Устройство для интерферометрических исследований клиновидной пластины

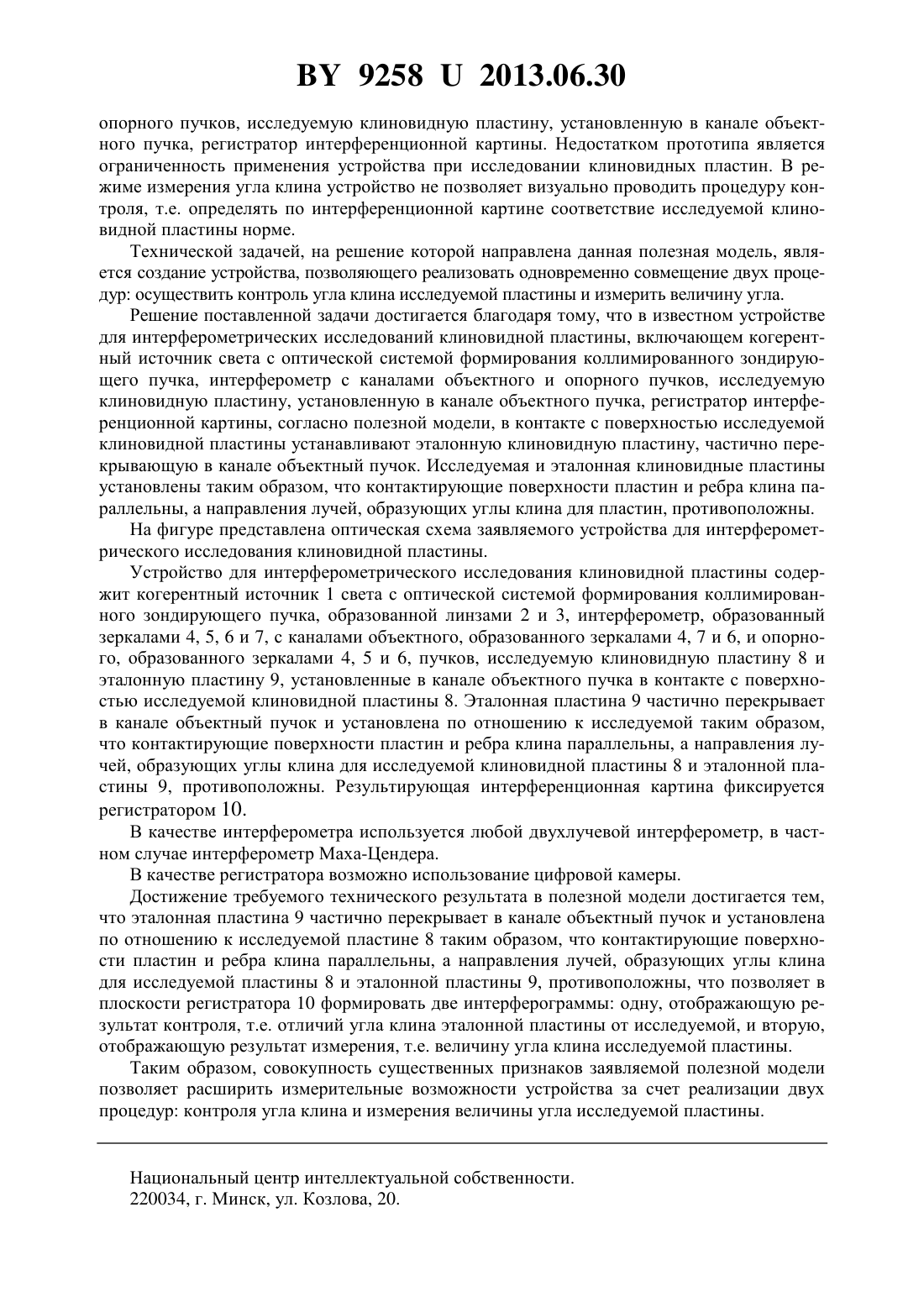

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИНТЕРФЕРОМЕТРИЧЕСКИХ ИССЛЕДОВАНИЙ КЛИНОВИДНОЙ ПЛАСТИНЫ(71) Заявитель Учреждение образования Гродненский государственный университет имени Янки Купалы(72) Авторы Ляликов Александр Михайлович Бартасевич Анна Ивановна(73) Патентообладатель Учреждение образования Гродненский государственный университет имени Янки Купалы(57) Устройство для интерферометрического исследования клиновидной пластины, включающее когерентный источник света с оптической системой формирования коллимированного зондирующего пучка, интерферометр с каналами объектного и опорного пучков,исследуемую клиновидную пластину, установленную в канале объектного пучка, регистратор интерференционной картины, отличающееся тем, что в контакте с поверхностью исследуемой клиновидной пластины установлена эталонная клиновидная пластина, частично перекрывающая в канале объектный пучок, таким образом, что контактирующие поверхности пластин, и ребра клина параллельны, а направления лучей, образующих углы клина для пластин противоположны.(56) 1. Буть А.И., Ляликов А.М. Повышение чувствительности измерений при формировании голографических интерферограмм клиновидных пластин // Журнал технической физики. -2012. -Т. 82. -5. - С. 78-83. Полезная модель относится к области оптического приборостроения, в частности к устройствам интерферометрического контроля качества и измерения различных параметров оптических элементов. Наиболее близким техническим решением к заявляемой полезной модели выбрано устройство для измерений клиновидности прозрачной пластины 1. Прототип включает когерентный источник света с оптической системой формирования коллимированного зондирующего пучка, интерферометр с каналами объектного и 92582013.06.30 опорного пучков, исследуемую клиновидную пластину, установленную в канале объектного пучка, регистратор интерференционной картины. Недостатком прототипа является ограниченность применения устройства при исследовании клиновидных пластин. В режиме измерения угла клина устройство не позволяет визуально проводить процедуру контроля, т.е. определять по интерференционной картине соответствие исследуемой клиновидной пластины норме. Технической задачей, на решение которой направлена данная полезная модель, является создание устройства, позволяющего реализовать одновременно совмещение двух процедур осуществить контроль угла клина исследуемой пластины и измерить величину угла. Решение поставленной задачи достигается благодаря тому, что в известном устройстве для интерферометрических исследований клиновидной пластины, включающем когерентный источник света с оптической системой формирования коллимированного зондирующего пучка, интерферометр с каналами объектного и опорного пучков, исследуемую клиновидную пластину, установленную в канале объектного пучка, регистратор интерференционной картины, согласно полезной модели, в контакте с поверхностью исследуемой клиновидной пластины устанавливают эталонную клиновидную пластину, частично перекрывающую в канале объектный пучок. Исследуемая и эталонная клиновидные пластины установлены таким образом, что контактирующие поверхности пластин и ребра клина параллельны, а направления лучей, образующих углы клина для пластин, противоположны. На фигуре представлена оптическая схема заявляемого устройства для интерферометрического исследования клиновидной пластины. Устройство для интерферометрического исследования клиновидной пластины содержит когерентный источник 1 света с оптической системой формирования коллимированного зондирующего пучка, образованной линзами 2 и 3, интерферометр, образованный зеркалами 4, 5, 6 и 7, с каналами объектного, образованного зеркалами 4, 7 и 6, и опорного, образованного зеркалами 4, 5 и 6, пучков, исследуемую клиновидную пластину 8 и эталонную пластину 9, установленные в канале объектного пучка в контакте с поверхностью исследуемой клиновидной пластины 8. Эталонная пластина 9 частично перекрывает в канале объектный пучок и установлена по отношению к исследуемой таким образом,что контактирующие поверхности пластин и ребра клина параллельны, а направления лучей, образующих углы клина для исследуемой клиновидной пластины 8 и эталонной пластины 9, противоположны. Результирующая интерференционная картина фиксируется регистратором 10. В качестве интерферометра используется любой двухлучевой интерферометр, в частном случае интерферометр Маха-Цендера. В качестве регистратора возможно использование цифровой камеры. Достижение требуемого технического результата в полезной модели достигается тем,что эталонная пластина 9 частично перекрывает в канале объектный пучок и установлена по отношению к исследуемой пластине 8 таким образом, что контактирующие поверхности пластин и ребра клина параллельны, а направления лучей, образующих углы клина для исследуемой пластины 8 и эталонной пластины 9, противоположны, что позволяет в плоскости регистратора 10 формировать две интерферограммы одну, отображающую результат контроля, т.е. отличий угла клина эталонной пластины от исследуемой, и вторую,отображающую результат измерения, т.е. величину угла клина исследуемой пластины. Таким образом, совокупность существенных признаков заявляемой полезной модели позволяет расширить измерительные возможности устройства за счет реализации двух процедур контроля угла клина и измерения величины угла исследуемой пластины. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
