Вставка магнитная для осадочного фильтра
Текст

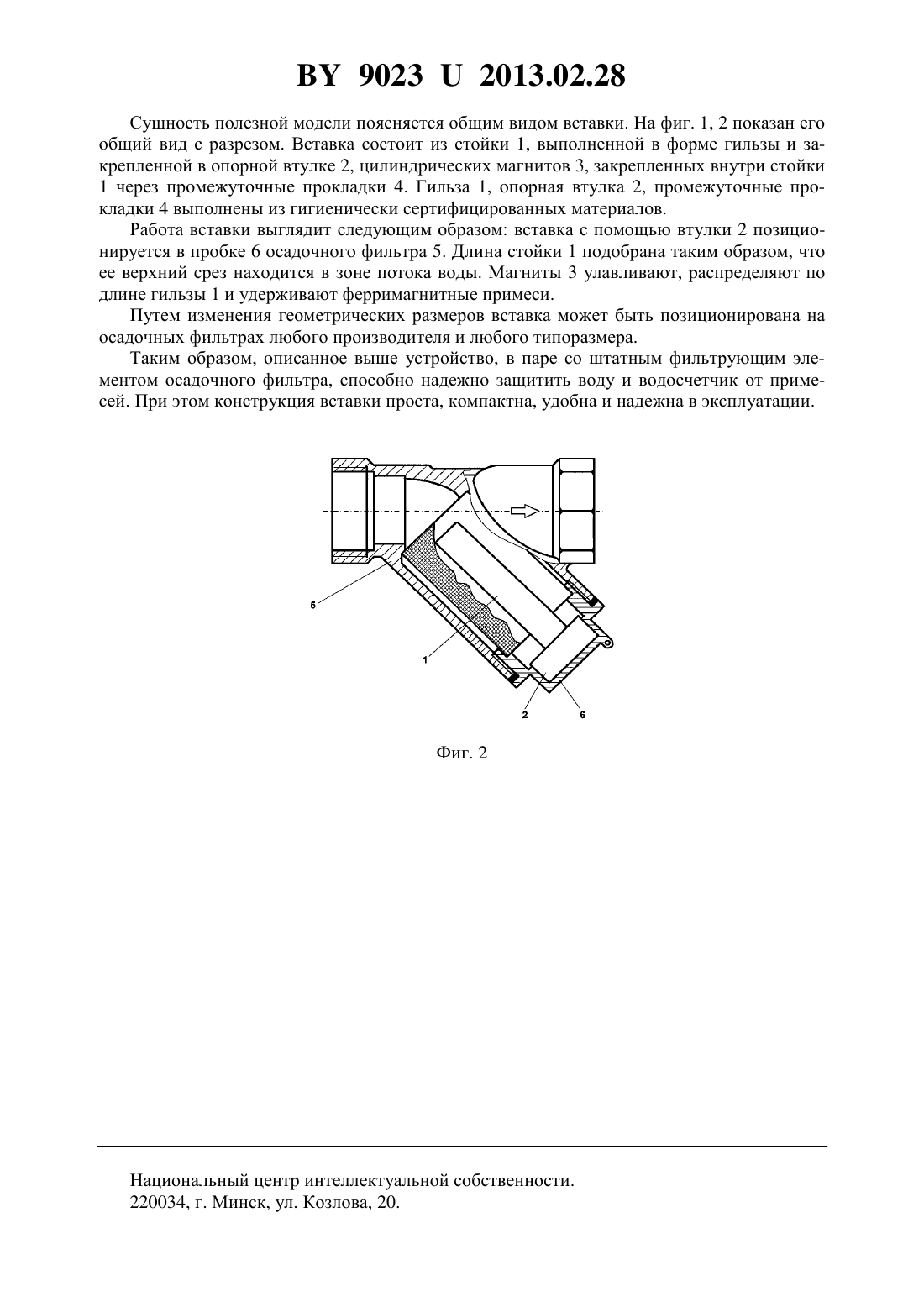

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ВСТАВКА МАГНИТНАЯ ДЛЯ ОСАДОЧНОГО ФИЛЬТРА(71) Заявитель Писляков Сергей Михайлович(72) Автор Писляков Сергей Михайлович(73) Патентообладатель Писляков Сергей Михайлович(57) Вставка магнитная для осадочного фильтра, состоящая из постоянных магнитов, размещенных на стойке, отличающаяся тем, что стойка выполнена в форме гильзы, внутри которой установлены постоянные магниты. Фиг. 1 Полезная модель относится в основном к области измерений расхода жидкостей и учета тепловой энергии. Вставка может быть использована в осадочных фильтрах счетчиков горячей и холодной воды, а также расходомеров (ППР) теплосчетчиков. Из уровня техники известно устройство, состоящее из набора кольцевых магнитов,размещенных на резьбовой шпильке через промежуточные шайбы 1 (прототип). Недостатки прототипа - большие габариты незначительный остаточный объем камеры отстойника фильтра, затрудняющий фильтрацию немагнитной взвеси непосредственный контакт магнитов с водой. Задача полезной модели состоит в создании эффективной защиты воды и водосчетчиков от ферримагнитных примесей при отсутствии воздействия на показатели качества воды. Поставленная задача решается тем, что конструкция стойки выполнена в форме гильзы, внутри которой установлены магниты. 90232013.02.28 Сущность полезной модели поясняется общим видом вставки. На фиг. 1, 2 показан его общий вид с разрезом. Вставка состоит из стойки 1, выполненной в форме гильзы и закрепленной в опорной втулке 2, цилиндрических магнитов 3, закрепленных внутри стойки 1 через промежуточные прокладки 4. Гильза 1, опорная втулка 2, промежуточные прокладки 4 выполнены из гигиенически сертифицированных материалов. Работа вставки выглядит следующим образом вставка с помощью втулки 2 позиционируется в пробке 6 осадочного фильтра 5. Длина стойки 1 подобрана таким образом, что ее верхний срез находится в зоне потока воды. Магниты 3 улавливают, распределяют по длине гильзы 1 и удерживают ферримагнитные примеси. Путем изменения геометрических размеров вставка может быть позиционирована на осадочных фильтрах любого производителя и любого типоразмера. Таким образом, описанное выше устройство, в паре со штатным фильтрующим элементом осадочного фильтра, способно надежно защитить воду и водосчетчик от примесей. При этом конструкция вставки проста, компактна, удобна и надежна в эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: B01D 35/06
Метки: осадочного, магнитная, вставка, фильтра
