Вал ножей заземления высоковольтных устройств

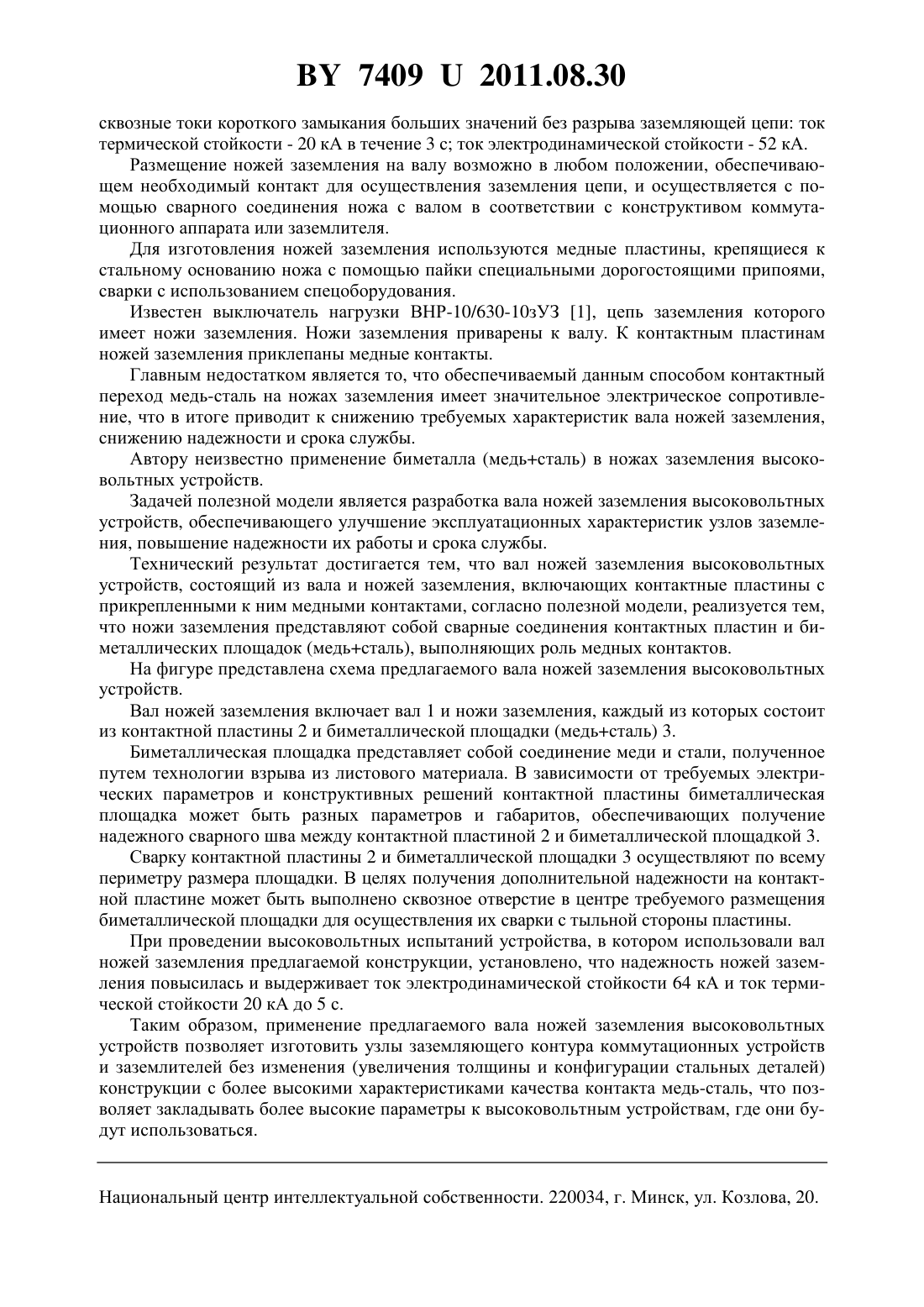

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ВАЛ НОЖЕЙ ЗАЗЕМЛЕНИЯ ВЫСОКОВОЛЬТНЫХ УСТРОЙСТВ(71) Заявитель Головнв Владимир Андреевич(72) Автор Головнв Владимир Андреевич(73) Патентообладатель Головнв Владимир Андреевич(57) Вал ножей заземления высоковольтных устройств, состоящий из вала и ножей заземления, включающих контактные пластины с прикрепленными к ним медными контактами,отличающийся тем, что ножи заземления представляют собой сварные соединения контактных пластин и биметаллических площадок (медьсталь), выполняющих роль медных контактов. Полезная модель относится к электротехнике и может быть использована в устройствах распределения и приема электрического переменного тока высокого напряжения для защиты высоковольтных распределительных сетей и силовых трансформаторов от коротких замыканий и перегрузочных токов частотой 50-60 Гц включения-отключения участков электрической цепи, находящихся в аварийном режиме обеспечения надежного и безопасного заземления основных цепей в обесточенном положении. В коммутационных аппаратах, предназначенных для включения-отключения участков электрической цепи высокого напряжения в случаях создания видимого разрыва участка цепи, в целях обеспечения безопасности проведения работ на отключенном участке производится обязательное заземление данного участка цепи с помощью ножей заземления,расположенных на валу устройства заземления (заземлитель), либо разъединителей и выключателей (в качестве отдельного узла-вала ножей заземления). В соответствии с требованиями к высоковольтным аппаратам (согласно ПУЭ и ГОСТ Р 52726-2007) заземляющий контур должен обеспечивать надежный контакт и выдерживать 74092011.08.30 сквозные токи короткого замыкания больших значений без разрыва заземляющей цепи ток термической стойкости - 20 кА в течение 3 с ток электродинамической стойкости - 52 кА. Размещение ножей заземления на валу возможно в любом положении, обеспечивающем необходимый контакт для осуществления заземления цепи, и осуществляется с помощью сварного соединения ножа с валом в соответствии с конструктивом коммутационного аппарата или заземлителя. Для изготовления ножей заземления используются медные пластины, крепящиеся к стальному основанию ножа с помощью пайки специальными дорогостоящими припоями,сварки с использованием спецоборудования. Известен выключатель нагрузки ВНР-10/630-10 зУЗ 1, цепь заземления которого имеет ножи заземления. Ножи заземления приварены к валу. К контактным пластинам ножей заземления приклепаны медные контакты. Главным недостатком является то, что обеспечиваемый данным способом контактный переход медь-сталь на ножах заземления имеет значительное электрическое сопротивление, что в итоге приводит к снижению требуемых характеристик вала ножей заземления,снижению надежности и срока службы. Автору неизвестно применение биметалла (медьсталь) в ножах заземления высоковольтных устройств. Задачей полезной модели является разработка вала ножей заземления высоковольтных устройств, обеспечивающего улучшение эксплуатационных характеристик узлов заземления, повышение надежности их работы и срока службы. Технический результат достигается тем, что вал ножей заземления высоковольтных устройств, состоящий из вала и ножей заземления, включающих контактные пластины с прикрепленными к ним медными контактами, согласно полезной модели, реализуется тем,что ножи заземления представляют собой сварные соединения контактных пластин и биметаллических площадок (медьсталь), выполняющих роль медных контактов. На фигуре представлена схема предлагаемого вала ножей заземления высоковольтных устройств. Вал ножей заземления включает вал 1 и ножи заземления, каждый из которых состоит из контактной пластины 2 и биметаллической площадки (медьсталь) 3. Биметаллическая площадка представляет собой соединение меди и стали, полученное путем технологии взрыва из листового материала. В зависимости от требуемых электрических параметров и конструктивных решений контактной пластины биметаллическая площадка может быть разных параметров и габаритов, обеспечивающих получение надежного сварного шва между контактной пластиной 2 и биметаллической площадкой 3. Сварку контактной пластины 2 и биметаллической площадки 3 осуществляют по всему периметру размера площадки. В целях получения дополнительной надежности на контактной пластине может быть выполнено сквозное отверстие в центре требуемого размещения биметаллической площадки для осуществления их сварки с тыльной стороны пластины. При проведении высоковольтных испытаний устройства, в котором использовали вал ножей заземления предлагаемой конструкции, установлено, что надежность ножей заземления повысилась и выдерживает ток электродинамической стойкости 64 кА и ток термической стойкости 20 кА до 5 с. Таким образом, применение предлагаемого вала ножей заземления высоковольтных устройств позволяет изготовить узлы заземляющего контура коммутационных устройств и заземлителей без изменения (увеличения толщины и конфигурации стальных деталей) конструкции с более высокими характеристиками качества контакта медь-сталь, что позволяет закладывать более высокие параметры к высоковольтным устройствам, где они будут использоваться. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
