Самоклеящаяся гидроизоляционная паропроницаемая лента для монтажа светопрозрачных конструкций

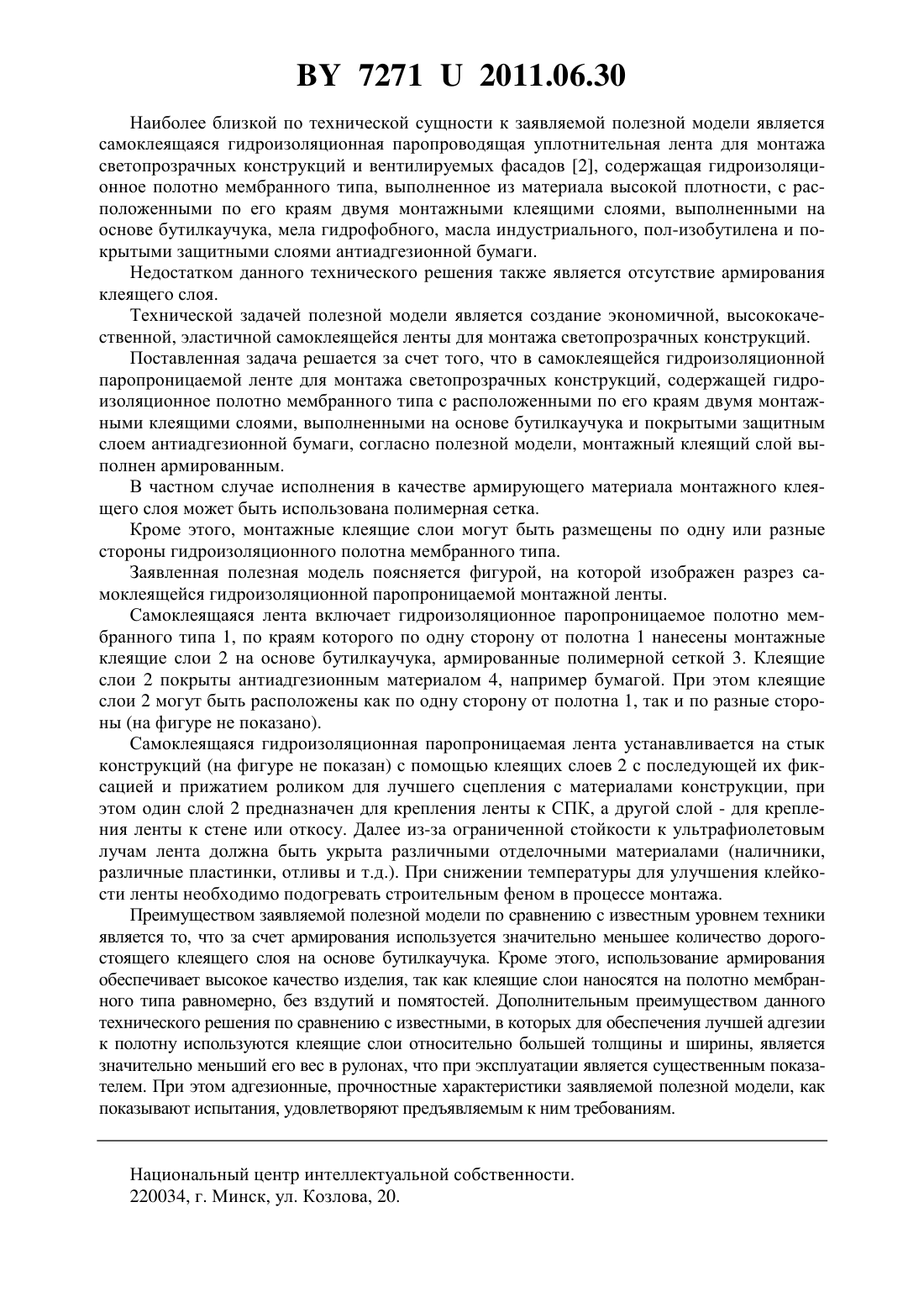

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ САМОКЛЕЯЩАЯСЯ ГИДРОИЗОЛЯЦИОННАЯ ПАРОПРОНИЦАЕМАЯ ЛЕНТА ДЛЯ МОНТАЖА СВЕТОПРОЗРАЧНЫХ КОНСТРУКЦИЙ(71) Заявитель Кечко Вячеслав Владимирович(72) Автор Кечко Вячеслав Владимирович(73) Патентообладатель Кечко Вячеслав Владимирович(57) 1. Самоклеящаяся гидроизоляционная паропроницаемая лента для монтажа светопрозрачных конструкций, содержащая гидроизоляционное полотно мембранного типа с расположенными по его краям двумя монтажными клеящими слоями, выполненными на основе бутилкаучука и покрытыми защитным слоем антиадгезионной бумаги, отличающаяся тем, что монтажный клеящий слой выполнен армированным. 2. Лента по п. 1, отличающаяся тем, что в качестве армирующего материала монтажного клеящего слоя используется полимерная сетка. 3. Лента по п. 1, отличающаяся тем, что монтажные клеящие слои размещены по одну или разные стороны полотна мембранного типа. Полезная модель относится к наружным гидроизоляционным ленточным герметикам в виде полосы из нетканого полотна мембранного типа с нанесенными на ее края монтажными клеящимися слоями и может быть использована для гидроизоляции монтажного шва светопрозрачной конструкции (СПК), а также любых других строительных швов и стыков. Известна самоклеящаяся уплотнительная гидроизоляционная лента, торговое название 1, состоящая из мембранного полотна с двумя клеящими слоями, покрытыми защитным слоем гидроизоляционного полотна мембранного типа с расположенными по его краям двумя монтажными клеящими слоями, покрытыми защитным слоем антиадгезионной бумаги. Недостатком известной ленты следует считать отсутствие армирования клеящего слоя, что приводит к неоправданному перерасходу клеящего слоя, что, в свою очередь,ведет к удорожанию готовой продукции и увеличению ее веса. 72712011.06.30 Наиболее близкой по технической сущности к заявляемой полезной модели является самоклеящаяся гидроизоляционная паропроводящая уплотнительная лента для монтажа светопрозрачных конструкций и вентилируемых фасадов 2, содержащая гидроизоляционное полотно мембранного типа, выполненное из материала высокой плотности, с расположенными по его краям двумя монтажными клеящими слоями, выполненными на основе бутилкаучука, мела гидрофобного, масла индустриального, пол-изобутилена и покрытыми защитными слоями антиадгезионной бумаги. Недостатком данного технического решения также является отсутствие армирования клеящего слоя. Технической задачей полезной модели является создание экономичной, высококачественной, эластичной самоклеящейся ленты для монтажа светопрозрачных конструкций. Поставленная задача решается за счет того, что в самоклеящейся гидроизоляционной паропроницаемой ленте для монтажа светопрозрачных конструкций, содержащей гидроизоляционное полотно мембранного типа с расположенными по его краям двумя монтажными клеящими слоями, выполненными на основе бутилкаучука и покрытыми защитным слоем антиадгезионной бумаги, согласно полезной модели, монтажный клеящий слой выполнен армированным. В частном случае исполнения в качестве армирующего материала монтажного клеящего слоя может быть использована полимерная сетка. Кроме этого, монтажные клеящие слои могут быть размещены по одну или разные стороны гидроизоляционного полотна мембранного типа. Заявленная полезная модель поясняется фигурой, на которой изображен разрез самоклеящейся гидроизоляционной паропроницаемой монтажной ленты. Самоклеящаяся лента включает гидроизоляционное паропроницаемое полотно мембранного типа 1, по краям которого по одну сторону от полотна 1 нанесены монтажные клеящие слои 2 на основе бутилкаучука, армированные полимерной сеткой 3. Клеящие слои 2 покрыты антиадгезионным материалом 4, например бумагой. При этом клеящие слои 2 могут быть расположены как по одну сторону от полотна 1, так и по разные стороны (на фигуре не показано). Самоклеящаяся гидроизоляционная паропроницаемая лента устанавливается на стык конструкций (на фигуре не показан) с помощью клеящих слоев 2 с последующей их фиксацией и прижатием роликом для лучшего сцепления с материалами конструкции, при этом один слой 2 предназначен для крепления ленты к СПК, а другой слой - для крепления ленты к стене или откосу. Далее из-за ограниченной стойкости к ультрафиолетовым лучам лента должна быть укрыта различными отделочными материалами (наличники,различные пластинки, отливы и т.д.). При снижении температуры для улучшения клейкости ленты необходимо подогревать строительным феном в процессе монтажа. Преимуществом заявляемой полезной модели по сравнению с известным уровнем техники является то, что за счет армирования используется значительно меньшее количество дорогостоящего клеящего слоя на основе бутилкаучука. Кроме этого, использование армирования обеспечивает высокое качество изделия, так как клеящие слои наносятся на полотно мембранного типа равномерно, без вздутий и помятостей. Дополнительным преимуществом данного технического решения по сравнению с известными, в которых для обеспечения лучшей адгезии к полотну используются клеящие слои относительно большей толщины и ширины, является значительно меньший его вес в рулонах, что при эксплуатации является существенным показателем. При этом адгезионные, прочностные характеристики заявляемой полезной модели, как показывают испытания, удовлетворяют предъявляемым к ним требованиям. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
