Изложница для центробежного литья алюминиевых сплавов

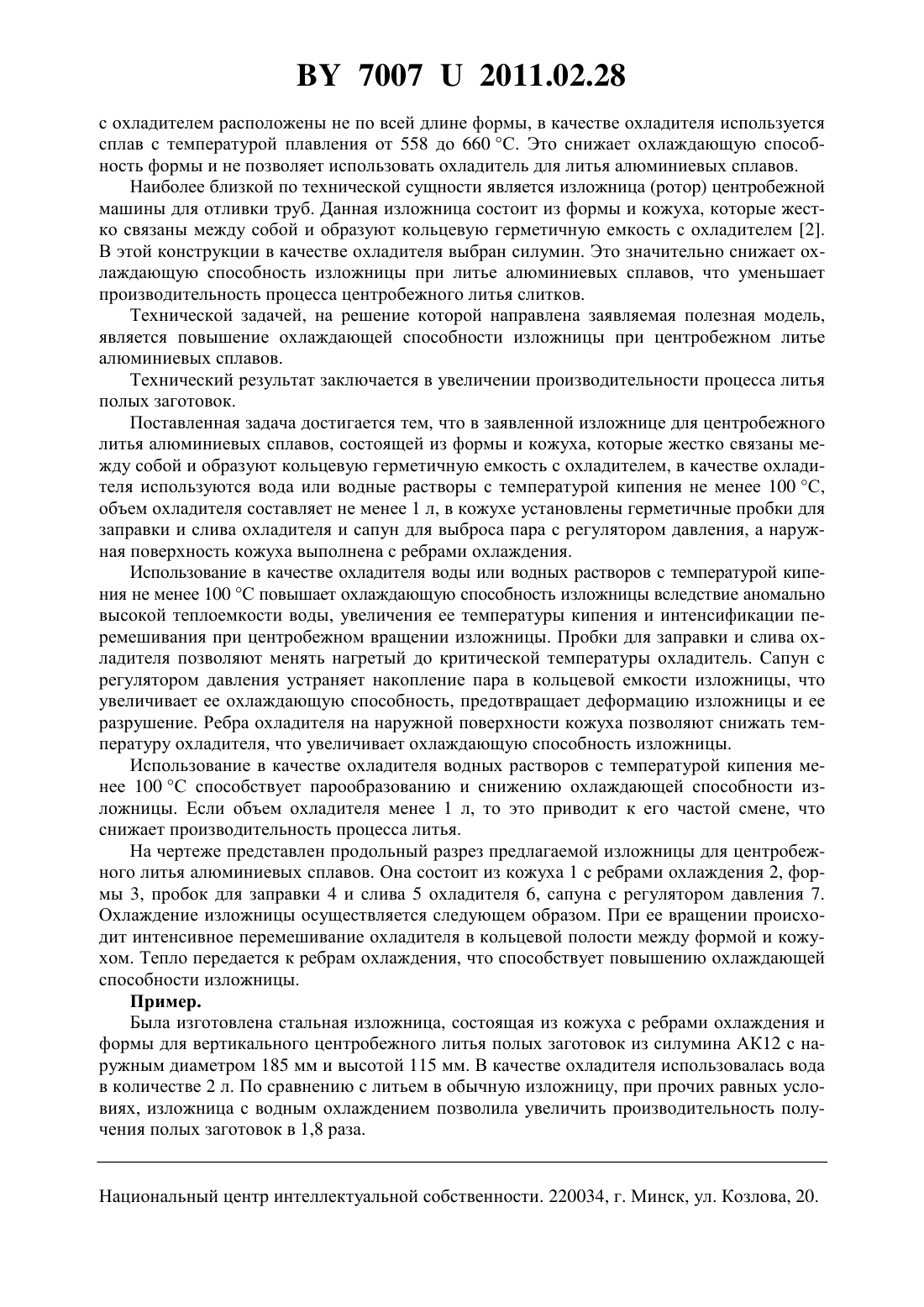

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИЗЛОЖНИЦА ДЛЯ ЦЕНТРОБЕЖНОГО ЛИТЬЯ АЛЮМИНИЕВЫХ СПЛАВОВ(71) Заявитель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(72) Авторы Стеценко Владимир Юзефович Ривкин Александр Игоревич Певнев Александр Михайлович(73) Патентообладатель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(57) Изложница для центробежного литья алюминиевых сплавов, состоящая из формы и кожуха, которые жестко связаны между собой и образуют кольцевую герметичную емкость с охладителем, отличающаяся тем, что в качестве охладителя используются вода или водные растворы с температурой кипения не менее 100 С, объем охладителя составляет не менее 1 л, в кожухе установлены герметичные пробки для заправки и слива охладителя и сапун для выброса пара с регулятором давления, а наружная поверхность кожуха выполнена с ребрами охлаждения. Полезная модель относится к литейному производству, в частности к конструкциям центробежных литейных форм для получения полых отливок из алюминиевых сплавов. Известна металлическая форма для центробежного литья валков, в которой выполнены изолированные полости с охладителем 1. В данной конструкции изолированные полости 70072011.02.28 с охладителем расположены не по всей длине формы, в качестве охладителя используется сплав с температурой плавления от 558 до 660 С. Это снижает охлаждающую способность формы и не позволяет использовать охладитель для литья алюминиевых сплавов. Наиболее близкой по технической сущности является изложница (ротор) центробежной машины для отливки труб. Данная изложница состоит из формы и кожуха, которые жестко связаны между собой и образуют кольцевую герметичную емкость с охладителем 2. В этой конструкции в качестве охладителя выбран силумин. Это значительно снижает охлаждающую способность изложницы при литье алюминиевых сплавов, что уменьшает производительность процесса центробежного литья слитков. Технической задачей, на решение которой направлена заявляемая полезная модель,является повышение охлаждающей способности изложницы при центробежном литье алюминиевых сплавов. Технический результат заключается в увеличении производительности процесса литья полых заготовок. Поставленная задача достигается тем, что в заявленной изложнице для центробежного литья алюминиевых сплавов, состоящей из формы и кожуха, которые жестко связаны между собой и образуют кольцевую герметичную емкость с охладителем, в качестве охладителя используются вода или водные растворы с температурой кипения не менее 100 С,объем охладителя составляет не менее 1 л, в кожухе установлены герметичные пробки для заправки и слива охладителя и сапун для выброса пара с регулятором давления, а наружная поверхность кожуха выполнена с ребрами охлаждения. Использование в качестве охладителя воды или водных растворов с температурой кипения не менее 100 С повышает охлаждающую способность изложницы вследствие аномально высокой теплоемкости воды, увеличения ее температуры кипения и интенсификации перемешивания при центробежном вращении изложницы. Пробки для заправки и слива охладителя позволяют менять нагретый до критической температуры охладитель. Сапун с регулятором давления устраняет накопление пара в кольцевой емкости изложницы, что увеличивает ее охлаждающую способность, предотвращает деформацию изложницы и ее разрушение. Ребра охладителя на наружной поверхности кожуха позволяют снижать температуру охладителя, что увеличивает охлаждающую способность изложницы. Использование в качестве охладителя водных растворов с температурой кипения менее 100 С способствует парообразованию и снижению охлаждающей способности изложницы. Если объем охладителя менее 1 л, то это приводит к его частой смене, что снижает производительность процесса литья. На чертеже представлен продольный разрез предлагаемой изложницы для центробежного литья алюминиевых сплавов. Она состоит из кожуха 1 с ребрами охлаждения 2, формы 3, пробок для заправки 4 и слива 5 охладителя 6, сапуна с регулятором давления 7. Охлаждение изложницы осуществляется следующем образом. При ее вращении происходит интенсивное перемешивание охладителя в кольцевой полости между формой и кожухом. Тепло передается к ребрам охлаждения, что способствует повышению охлаждающей способности изложницы. Пример. Была изготовлена стальная изложница, состоящая из кожуха с ребрами охлаждения и формы для вертикального центробежного литья полых заготовок из силумина АК 12 с наружным диаметром 185 мм и высотой 115 мм. В качестве охладителя использовалась вода в количестве 2 л. По сравнению с литьем в обычную изложницу, при прочих равных условиях, изложница с водным охлаждением позволила увеличить производительность получения полых заготовок в 1,8 раза. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
