Устройство для плавной регулировки полосы пропускания

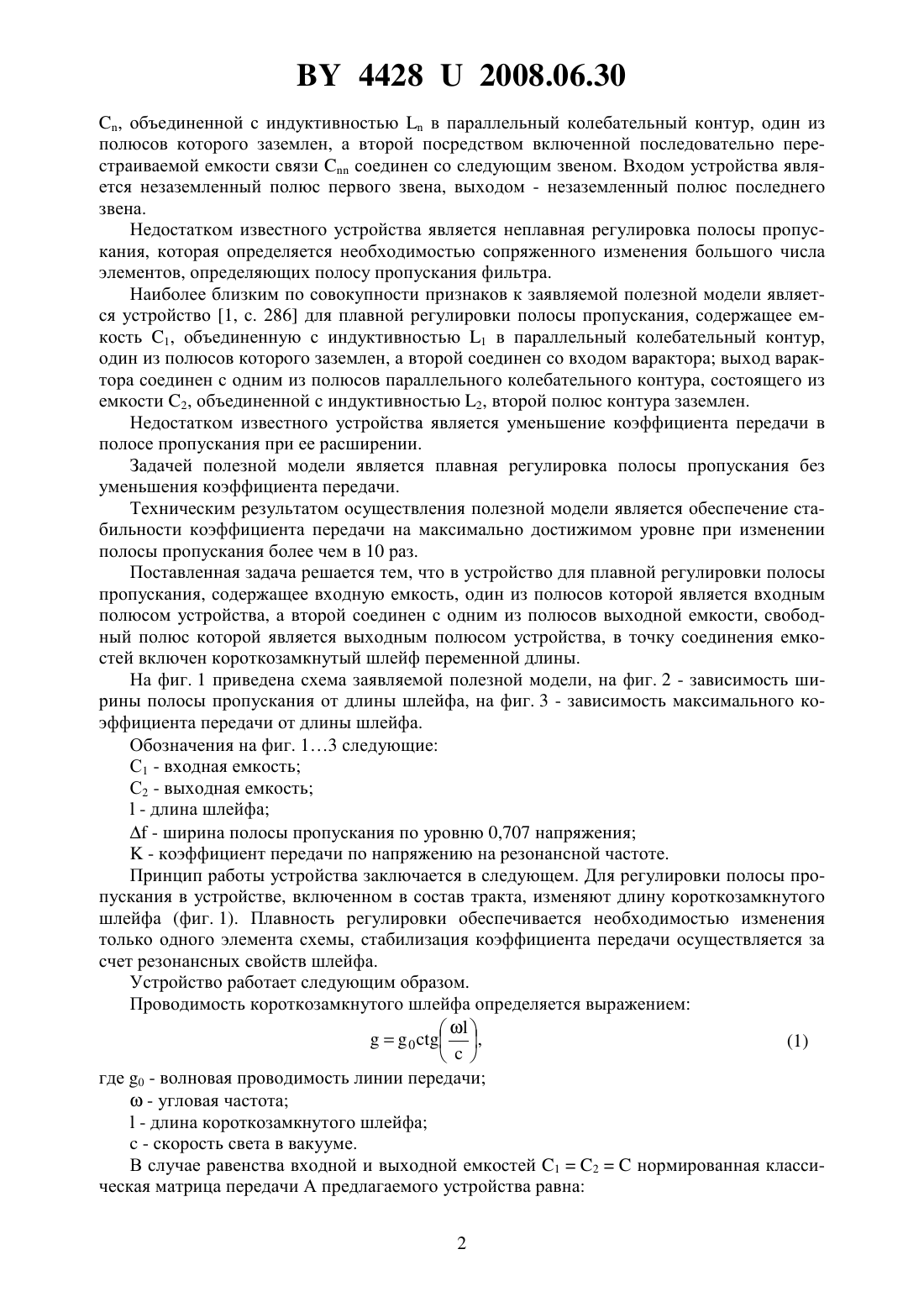

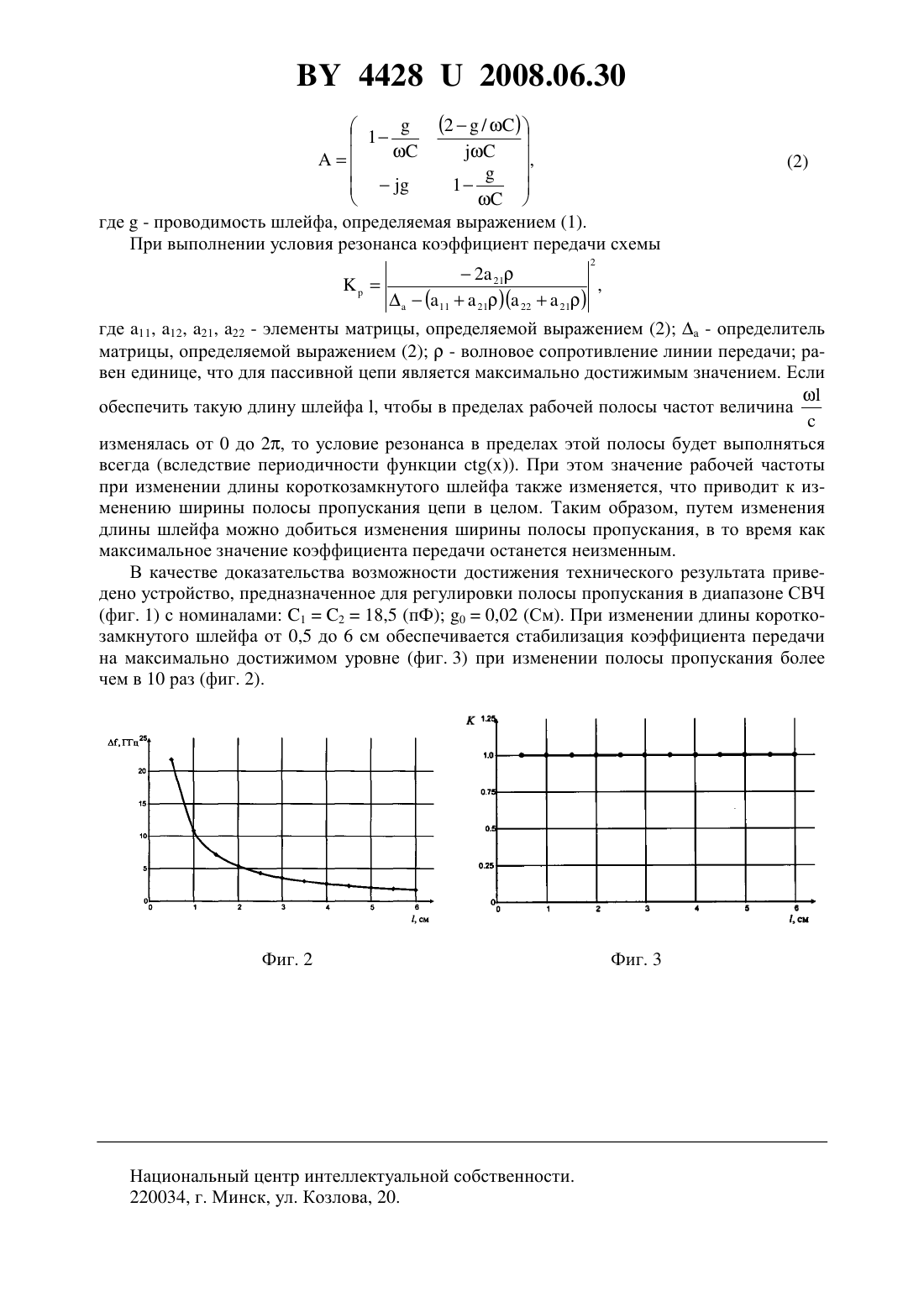

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПЛАВНОЙ РЕГУЛИРОВКИ ПОЛОСЫ ПРОПУСКАНИЯ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Онищук Александр Григорьевич Пегасин Михаил Владимирович Пегасин Денис Владимирович(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Устройство для плавной регулировки полосы пропускания, содержащее входную емкость, один из полюсов которой является входным полюсом устройства, а второй соединен с одним из полюсов выходной емкости, свободный полюс которой является выходным полюсом устройства, отличающееся тем, что в точку соединения емкостей включен короткозамкнутый шлейф переменной длины.(56) 1. Колосовский Е.А. Устройства приема и обработки сигналов. Учебное пособие для вузов. - М. Горячая линия - Телеком, 2007. Фиг. 1 Полезная модель относится к радиотехнике, в частности к устройствам плавной регулировки полосы пропускания в цепях полного сопротивления, содержащих только пассивные электрические элементы в качестве компонентов схемы, и может быть использована в качестве полосового фильтра с регулируемой шириной полосы пропускания. Известно устройство 1, с. 289 для регулировки ширины полосы пропускания, содержащеефильтрующих звеньев, каждое из которых состоит из перестраиваемой емкости, объединенной с индуктивностьюв параллельный колебательный контур, один из полюсов которого заземлен, а второй посредством включенной последовательно перестраиваемой емкости связисоединен со следующим звеном. Входом устройства является незаземленный полюс первого звена, выходом - незаземленный полюс последнего звена. Недостатком известного устройства является неплавная регулировка полосы пропускания, которая определяется необходимостью сопряженного изменения большого числа элементов, определяющих полосу пропускания фильтра. Наиболее близким по совокупности признаков к заявляемой полезной модели является устройство 1, с. 286 для плавной регулировки полосы пропускания, содержащее емкость 1, объединенную с индуктивностью 1 в параллельный колебательный контур,один из полюсов которого заземлен, а второй соединен со входом варактора выход варактора соединен с одним из полюсов параллельного колебательного контура, состоящего из емкости 2, объединенной с индуктивностью 2, второй полюс контура заземлен. Недостатком известного устройства является уменьшение коэффициента передачи в полосе пропускания при ее расширении. Задачей полезной модели является плавная регулировка полосы пропускания без уменьшения коэффициента передачи. Техническим результатом осуществления полезной модели является обеспечение стабильности коэффициента передачи на максимально достижимом уровне при изменении полосы пропускания более чем в 10 раз. Поставленная задача решается тем, что в устройство для плавной регулировки полосы пропускания, содержащее входную емкость, один из полюсов которой является входным полюсом устройства, а второй соединен с одним из полюсов выходной емкости, свободный полюс которой является выходным полюсом устройства, в точку соединения емкостей включен короткозамкнутый шлейф переменной длины. На фиг. 1 приведена схема заявляемой полезной модели, на фиг. 2 - зависимость ширины полосы пропускания от длины шлейфа, на фиг. 3 - зависимость максимального коэффициента передачи от длины шлейфа. Обозначения на фиг. 13 следующие С 1 - входная емкость С 2 - выходная емкость- длина шлейфа- ширина полосы пропускания по уровню 0,707 напряжения- коэффициент передачи по напряжению на резонансной частоте. Принцип работы устройства заключается в следующем. Для регулировки полосы пропускания в устройстве, включенном в состав тракта, изменяют длину короткозамкнутого шлейфа (фиг. 1). Плавность регулировки обеспечивается необходимостью изменения только одного элемента схемы, стабилизация коэффициента передачи осуществляется за счет резонансных свойств шлейфа. Устройство работает следующим образом. Проводимость короткозамкнутого шлейфа определяется выражением 0,(1)где 0 - волновая проводимость линии передачи- угловая частота- длина короткозамкнутого шлейфа- скорость света в вакууме. В случае равенства входной и выходной емкостей 12 нормированная классическая матрица передачи А предлагаемого устройства равна 2 где- проводимость шлейфа, определяемая выражением (1). При выполнении условия резонанса коэффициент передачи схемы где 11, 12, 21, 22 - элементы матрицы, определяемой выражением (2)- определитель матрицы, определяемой выражением (2)- волновое сопротивление линии передачи равен единице, что для пассивной цепи является максимально достижимым значением. Если обеспечить такую длину шлейфа , чтобы в пределах рабочей полосы частот величина изменялась от 0 до 2, то условие резонанса в пределах этой полосы будет выполняться всегда (вследствие периодичности функции (. При этом значение рабочей частоты при изменении длины короткозамкнутого шлейфа также изменяется, что приводит к изменению ширины полосы пропускания цепи в целом. Таким образом, путем изменения длины шлейфа можно добиться изменения ширины полосы пропускания, в то время как максимальное значение коэффициента передачи останется неизменным. В качестве доказательства возможности достижения технического результата приведено устройство, предназначенное для регулировки полосы пропускания в диапазоне СВЧ(фиг. 1) с номиналами 1218,5 (пФ) 00,02 (См). При изменении длины короткозамкнутого шлейфа от 0,5 до 6 см обеспечивается стабилизация коэффициента передачи на максимально достижимом уровне (фиг. 3) при изменении полосы пропускания более чем в 10 раз (фиг. 2). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
