Устройство учета вязких нефтепродуктов

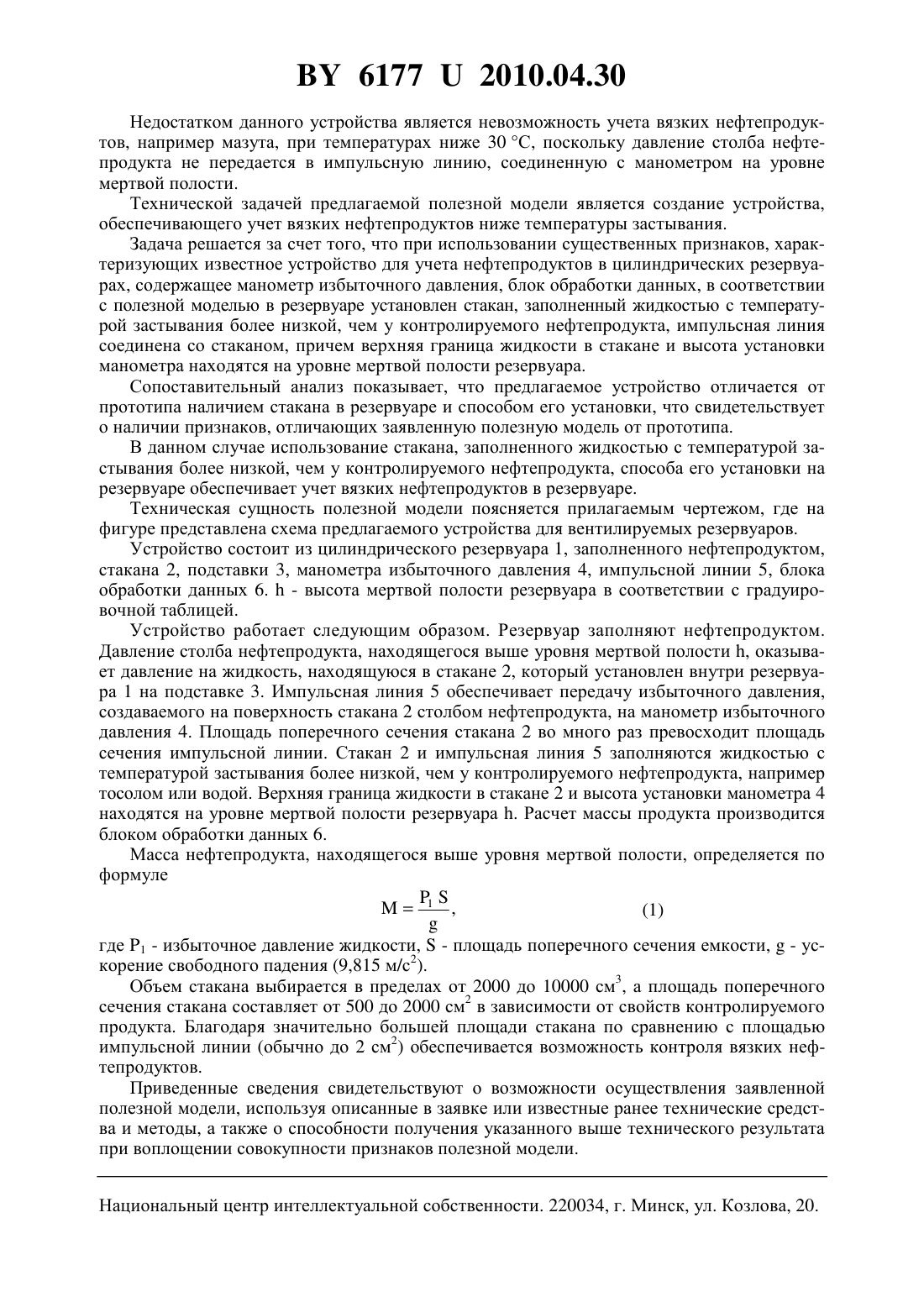

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО УЧЕТА ВЯЗКИХ НЕФТЕПРОДУКТОВ(71) Заявитель Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(72) Авторы Царенко Юрий Валентинович Бобров Виктор Петрович Телепнев Сергей Николаевич(73) Патентообладатель Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(57) Устройство учета вязких нефтепродуктов, содержащее манометр избыточного давления, соединенный импульсной линией с резервуаром на уровне мертвой полости, блок обработки данных, отличающееся тем, что в резервуаре установлен стакан, заполненный жидкостью с температурой застывания более низкой, чем у контролируемого нефтепродукта, импульсная линия соединена со стаканом, причем верхняя граница жидкости в стакане и высота установки манометра находятся на уровне мертвой полости резервуара. Полезная модель относится к измерительной технике и может быть использована для учета количества топлива в нефтеперерабатывающей промышленности и теплоэлектроэнергетике. Наиболее близким по технической сущности к предлагаемому техническому решению является устройство 1, в котором массу жидкости измеряют с помощью манометра, соединенного с резервуаром импульсной линией на уровне мертвой полости, подключенного к блоку обработки данных. 61772010.04.30 Недостатком данного устройства является невозможность учета вязких нефтепродуктов, например мазута, при температурах ниже 30 С, поскольку давление столба нефтепродукта не передается в импульсную линию, соединенную с манометром на уровне мертвой полости. Технической задачей предлагаемой полезной модели является создание устройства,обеспечивающего учет вязких нефтепродуктов ниже температуры застывания. Задача решается за счет того, что при использовании существенных признаков, характеризующих известное устройство для учета нефтепродуктов в цилиндрических резервуарах, содержащее манометр избыточного давления, блок обработки данных, в соответствии с полезной моделью в резервуаре установлен стакан, заполненный жидкостью с температурой застывания более низкой, чем у контролируемого нефтепродукта, импульсная линия соединена со стаканом, причем верхняя граница жидкости в стакане и высота установки манометра находятся на уровне мертвой полости резервуара. Сопоставительный анализ показывает, что предлагаемое устройство отличается от прототипа наличием стакана в резервуаре и способом его установки, что свидетельствует о наличии признаков, отличающих заявленную полезную модель от прототипа. В данном случае использование стакана, заполненного жидкостью с температурой застывания более низкой, чем у контролируемого нефтепродукта, способа его установки на резервуаре обеспечивает учет вязких нефтепродуктов в резервуаре. Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фигуре представлена схема предлагаемого устройства для вентилируемых резервуаров. Устройство состоит из цилиндрического резервуара 1, заполненного нефтепродуктом,стакана 2, подставки 3, манометра избыточного давления 4, импульсной линии 5, блока обработки данных 6.- высота мертвой полости резервуара в соответствии с градуировочной таблицей. Устройство работает следующим образом. Резервуар заполняют нефтепродуктом. Давление столба нефтепродукта, находящегося выше уровня мертвой полости , оказывает давление на жидкость, находящуюся в стакане 2, который установлен внутри резервуара 1 на подставке 3. Импульсная линия 5 обеспечивает передачу избыточного давления,создаваемого на поверхность стакана 2 столбом нефтепродукта, на манометр избыточного давления 4. Площадь поперечного сечения стакана 2 во много раз превосходит площадь сечения импульсной линии. Стакан 2 и импульсная линия 5 заполняются жидкостью с температурой застывания более низкой, чем у контролируемого нефтепродукта, например тосолом или водой. Верхняя граница жидкости в стакане 2 и высота установки манометра 4 находятся на уровне мертвой полости резервуара . Расчет массы продукта производится блоком обработки данных 6. Масса нефтепродукта, находящегося выше уровня мертвой полости, определяется по формуле 1 ,(1) где 1 - избыточное давление жидкости,- площадь поперечного сечения емкости,- ускорение свободного падения (9,815 м/с 2). Объем стакана выбирается в пределах от 2000 до 10000 см 3, а площадь поперечного сечения стакана составляет от 500 до 2000 см 2 в зависимости от свойств контролируемого продукта. Благодаря значительно большей площади стакана по сравнению с площадью импульсной линии (обычно до 2 см 2) обеспечивается возможность контроля вязких нефтепродуктов. Приведенные сведения свидетельствуют о возможности осуществления заявленной полезной модели, используя описанные в заявке или известные ранее технические средства и методы, а также о способности получения указанного выше технического результата при воплощении совокупности признаков полезной модели. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
