Устройство учета нефтепродуктов

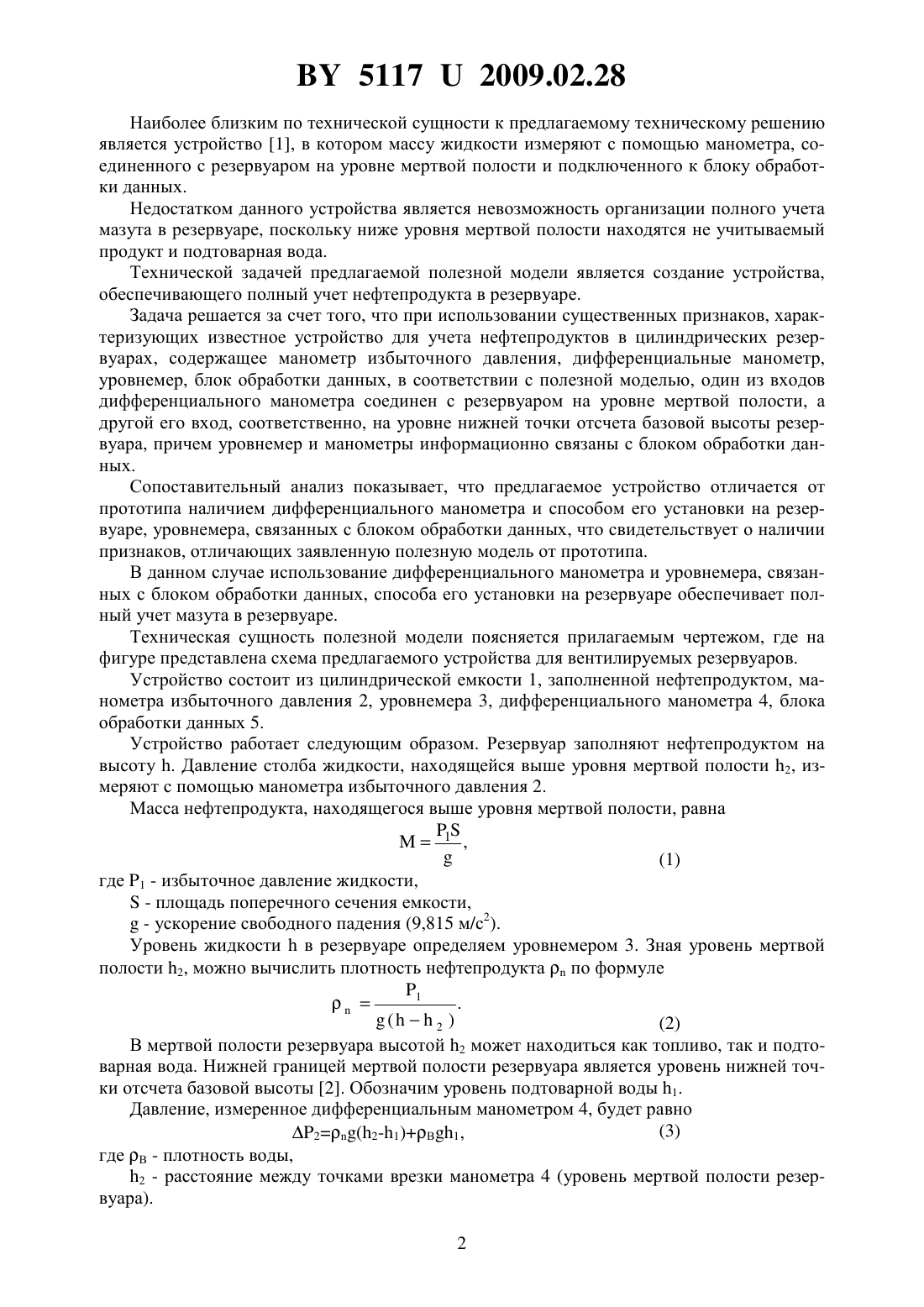

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(72) Авторы Царенко Юрий Валентинович Бобров Виктор Петрович Телепнев Сергей Николаевич(73) Патентообладатель Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(57) Устройство учета нефтепродуктов, содержащее манометр избыточного давления, дифференциальный манометр, уровнемер, блок обработки данных, отличающееся тем, что один из входов дифференциального манометра соединен с резервуаром на уровне мертвой полости, а другой его вход - на уровне нижней точки отсчета базовой высоты резервуара,причем уровнемер и манометры информационно связаны с блоком обработки данных.(56) 1. Патент 1031, МПК 01 17/00, 2003. 2. ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки. Полезная модель относится к измерительной технике и может быть использована для учета массы топлива в нефтеперерабатывающей промышленности и теплоэлектроэнергетике. 51172009.02.28 Наиболее близким по технической сущности к предлагаемому техническому решению является устройство 1, в котором массу жидкости измеряют с помощью манометра, соединенного с резервуаром на уровне мертвой полости и подключенного к блоку обработки данных. Недостатком данного устройства является невозможность организации полного учета мазута в резервуаре, поскольку ниже уровня мертвой полости находятся не учитываемый продукт и подтоварная вода. Технической задачей предлагаемой полезной модели является создание устройства,обеспечивающего полный учет нефтепродукта в резервуаре. Задача решается за счет того, что при использовании существенных признаков, характеризующих известное устройство для учета нефтепродуктов в цилиндрических резервуарах, содержащее манометр избыточного давления, дифференциальные манометр,уровнемер, блок обработки данных, в соответствии с полезной моделью, один из входов дифференциального манометра соединен с резервуаром на уровне мертвой полости, а другой его вход, соответственно, на уровне нижней точки отсчета базовой высоты резервуара, причем уровнемер и манометры информационно связаны с блоком обработки данных. Сопоставительный анализ показывает, что предлагаемое устройство отличается от прототипа наличием дифференциального манометра и способом его установки на резервуаре, уровнемера, связанных с блоком обработки данных, что свидетельствует о наличии признаков, отличающих заявленную полезную модель от прототипа. В данном случае использование дифференциального манометра и уровнемера, связанных с блоком обработки данных, способа его установки на резервуаре обеспечивает полный учет мазута в резервуаре. Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фигуре представлена схема предлагаемого устройства для вентилируемых резервуаров. Устройство состоит из цилиндрической емкости 1, заполненной нефтепродуктом, манометра избыточного давления 2, уровнемера 3, дифференциального манометра 4, блока обработки данных 5. Устройство работает следующим образом. Резервуар заполняют нефтепродуктом на высоту . Давление столба жидкости, находящейся выше уровня мертвой полости 2, измеряют с помощью манометра избыточного давления 2. Масса нефтепродукта, находящегося выше уровня мертвой полости, равна(1) где 1 - избыточное давление жидкости, - площадь поперечного сечения емкости, - ускорение свободного падения (9,815 м/с 2). Уровень жидкостив резервуаре определяем уровнемером 3. Зная уровень мертвой полости 2, можно вычислить плотность нефтепродуктапо формуле 1(2) В мертвой полости резервуара высотой 2 может находиться как топливо, так и подтоварная вода. Нижней границей мертвой полости резервуара является уровень нижней точки отсчета базовой высоты 2. Обозначим уровень подтоварной воды 1. Давление, измеренное дифференциальным манометром 4, будет равно(3) 2(2-1)В 1,где В - плотность воды,2 - расстояние между точками врезки манометра 4 (уровень мертвой полости резервуара). 2(4) 2(-2)12-111(-2). Находим из выражения (4) 1(2 )1 2(5) Масса нефтепродукта М 1, находящегося в мертвой полости, может быть рассчитана следующим образом(6) М 1(2-1),где- средняя площадь сечения резервуара (в соответствии с калибровочной таблицей). Общая масса нефтепродукта в резервуаре 0 может быть представлена в виде 01 .(7) Расчет массы жидкости производится блоком обработки данных 5. В качестве манометра избыточного давления использовали измерительный преобразователь давления типа АРС-2000, а дифференциальным манометром служил преобразователь давления типа -2000. Манометры были соединены с резервуаром посредством импульсных трубок. Врезка импульсных трубок в резервуар для манометров осуществлялась на уровне мертвой полости, который определялся по градуировочным таблицам резервуара. Другой вход дифференциального манометра был соединен с резервуаром на уровне нижней точки отсчета базовой высоты (данные градуировочной таблицы). Уровень продукта измеряли с помощью уровнемера, например, поплавкового типа с унифицированным токовым сигналом. Выходные сигналы из измерительных устройств (манометров,уровнемера) передавались в блок обработки данных посредством кабельных линий связи. Приведенные сведения свидетельствуют о возможности осуществления заявленной полезной модели, используя описанные в заявке или известные ранее технические средства и методы, а также о способности получения указанного выше технического результата при воплощении совокупности признаков полезной модели. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
