Неразъемное гибридное соединение

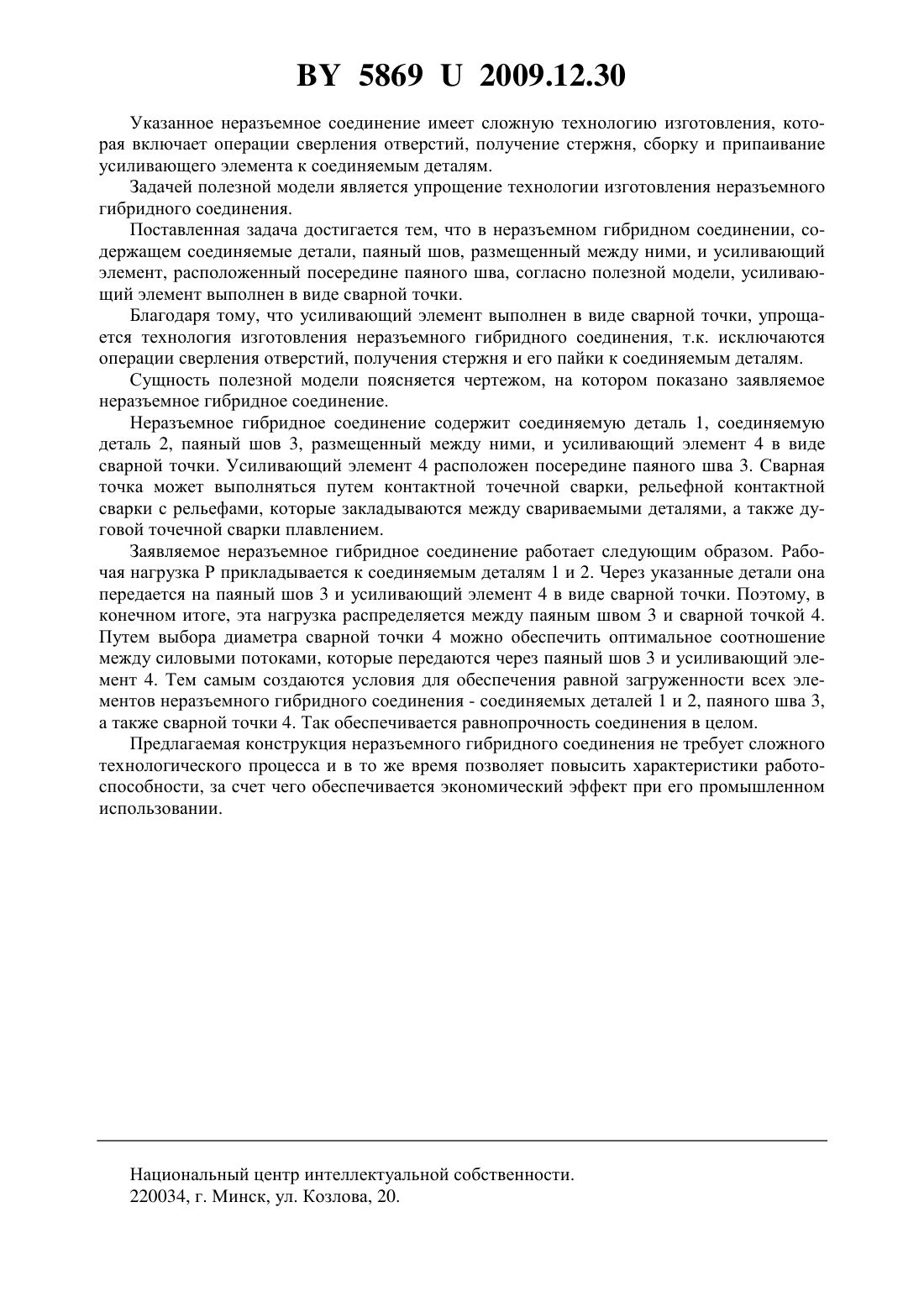

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Автор Цумарев Юрий Алексеевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Неразъемное гибридное соединение, содержащее соединяемые детали, паяный шов,размещенный между ними, и усиливающий элемент, расположенный посередине паяного шва, отличающееся тем, что усиливающий элемент выполнен в виде сварной точки. Полезная модель относится к области создания неразъемных соединений и может быть использована в машиностроении и строительстве. Известно неразъемное соединение, содержащее составляющие элементы и соединяющий их шов 1. Недостатком этого неразъемного соединения является низкая прочность, обусловленная значительной концентрацией напряжений у краев шва. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является неразъемное гибридное соединение, содержащее соединяемые детали, паяный шов, размещенный между ними, и усиливающий элемент. Усиливающий элемент расположен посередине паяного шва, выполнен в виде стержня и связан с соединяемыми деталями посредством паяных швов 2. 58692009.12.30 Указанное неразъемное соединение имеет сложную технологию изготовления, которая включает операции сверления отверстий, получение стержня, сборку и припаивание усиливающего элемента к соединяемым деталям. Задачей полезной модели является упрощение технологии изготовления неразъемного гибридного соединения. Поставленная задача достигается тем, что в неразъемном гибридном соединении, содержащем соединяемые детали, паяный шов, размещенный между ними, и усиливающий элемент, расположенный посередине паяного шва, согласно полезной модели, усиливающий элемент выполнен в виде сварной точки. Благодаря тому, что усиливающий элемент выполнен в виде сварной точки, упрощается технология изготовления неразъемного гибридного соединения, т.к. исключаются операции сверления отверстий, получения стержня и его пайки к соединяемым деталям. Сущность полезной модели поясняется чертежом, на котором показано заявляемое неразъемное гибридное соединение. Неразъемное гибридное соединение содержит соединяемую деталь 1, соединяемую деталь 2, паяный шов 3, размещенный между ними, и усиливающий элемент 4 в виде сварной точки. Усиливающий элемент 4 расположен посередине паяного шва 3. Сварная точка может выполняться путем контактной точечной сварки, рельефной контактной сварки с рельефами, которые закладываются между свариваемыми деталями, а также дуговой точечной сварки плавлением. Заявляемое неразъемное гибридное соединение работает следующим образом. Рабочая нагрузка Р прикладывается к соединяемым деталям 1 и 2. Через указанные детали она передается на паяный шов 3 и усиливающий элемент 4 в виде сварной точки. Поэтому, в конечном итоге, эта нагрузка распределяется между паяным швом 3 и сварной точкой 4. Путем выбора диаметра сварной точки 4 можно обеспечить оптимальное соотношение между силовыми потоками, которые передаются через паяный шов 3 и усиливающий элемент 4. Тем самым создаются условия для обеспечения равной загруженности всех элементов неразъемного гибридного соединения - соединяемых деталей 1 и 2, паяного шва 3,а также сварной точки 4. Так обеспечивается равнопрочность соединения в целом. Предлагаемая конструкция неразъемного гибридного соединения не требует сложного технологического процесса и в то же время позволяет повысить характеристики работоспособности, за счет чего обеспечивается экономический эффект при его промышленном использовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
