Листогибочный пресс

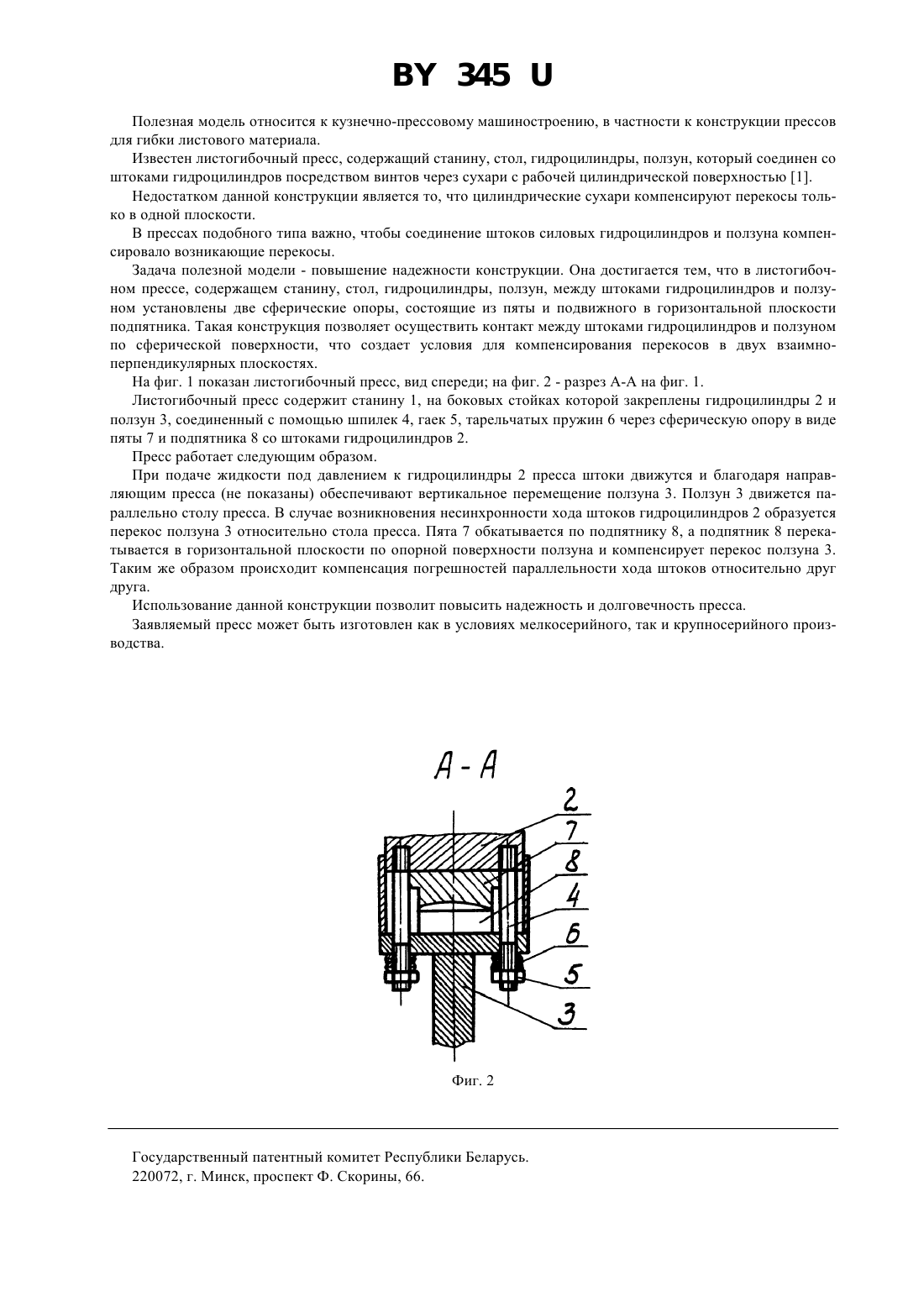

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Пинское республиканское унитарное машиностроительное предприятие Кузлитмаш(73) Патентообладатель Пинское республиканское унитарное машиностроительное предприятие Кузлитмаш(57) Листогибочный пресс, содержащий станину, стол, гидроцилиндры, ползун, отличающийся тем, что между штоками гидроцилиндров и ползуном установлены две сферические опоры, выполненные в виде пяты и подпятника подвижного в горизонтальной плоскости. 345 Полезная модель относится к кузнечно-прессовому машиностроению, в частности к конструкции прессов для гибки листового материала. Известен листогибочный пресс, содержащий станину, стол, гидроцилиндры, ползун, который соединен со штоками гидроцилиндров посредством винтов через сухари с рабочей цилиндрической поверхностью 1. Недостатком данной конструкции является то, что цилиндрические сухари компенсируют перекосы только в одной плоскости. В прессах подобного типа важно, чтобы соединение штоков силовых гидроцилиндров и ползуна компенсировало возникающие перекосы. Задача полезной модели - повышение надежности конструкции. Она достигается тем, что в листогибочном прессе, содержащем станину, стол, гидроцилиндры, ползун, между штоками гидроцилиндров и ползуном установлены две сферические опоры, состоящие из пяты и подвижного в горизонтальной плоскости подпятника. Такая конструкция позволяет осуществить контакт между штоками гидроцилиндров и ползуном по сферической поверхности, что создает условия для компенсирования перекосов в двух взаимноперпендикулярных плоскостях. На фиг. 1 показан листогибочный пресс, вид спереди на фиг. 2 - разрез А-А на фиг. 1. Листогибочный пресс содержит станину 1, на боковых стойках которой закреплены гидроцилиндры 2 и ползун 3, соединенный с помощью шпилек 4, гаек 5, тарельчатых пружин 6 через сферическую опору в виде пяты 7 и подпятника 8 со штоками гидроцилиндров 2. Пресс работает следующим образом. При подаче жидкости под давлением к гидроцилиндры 2 пресса штоки движутся и благодаря направляющим пресса (не показаны) обеспечивают вертикальное перемещение ползуна 3. Ползун 3 движется параллельно столу пресса. В случае возникновения несинхронности хода штоков гидроцилиндров 2 образуется перекос ползуна 3 относительно стола пресса. Пята 7 обкатывается по подпятнику 8, а подпятник 8 перекатывается в горизонтальной плоскости по опорной поверхности ползуна и компенсирует перекос ползуна 3. Таким же образом происходит компенсация погрешностей параллельности хода штоков относительно друг друга. Использование данной конструкции позволит повысить надежность и долговечность пресса. Заявляемый пресс может быть изготовлен как в условиях мелкосерийного, так и крупносерийного производства. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
