Устройство для ультразвуковой контактной очистки изделий

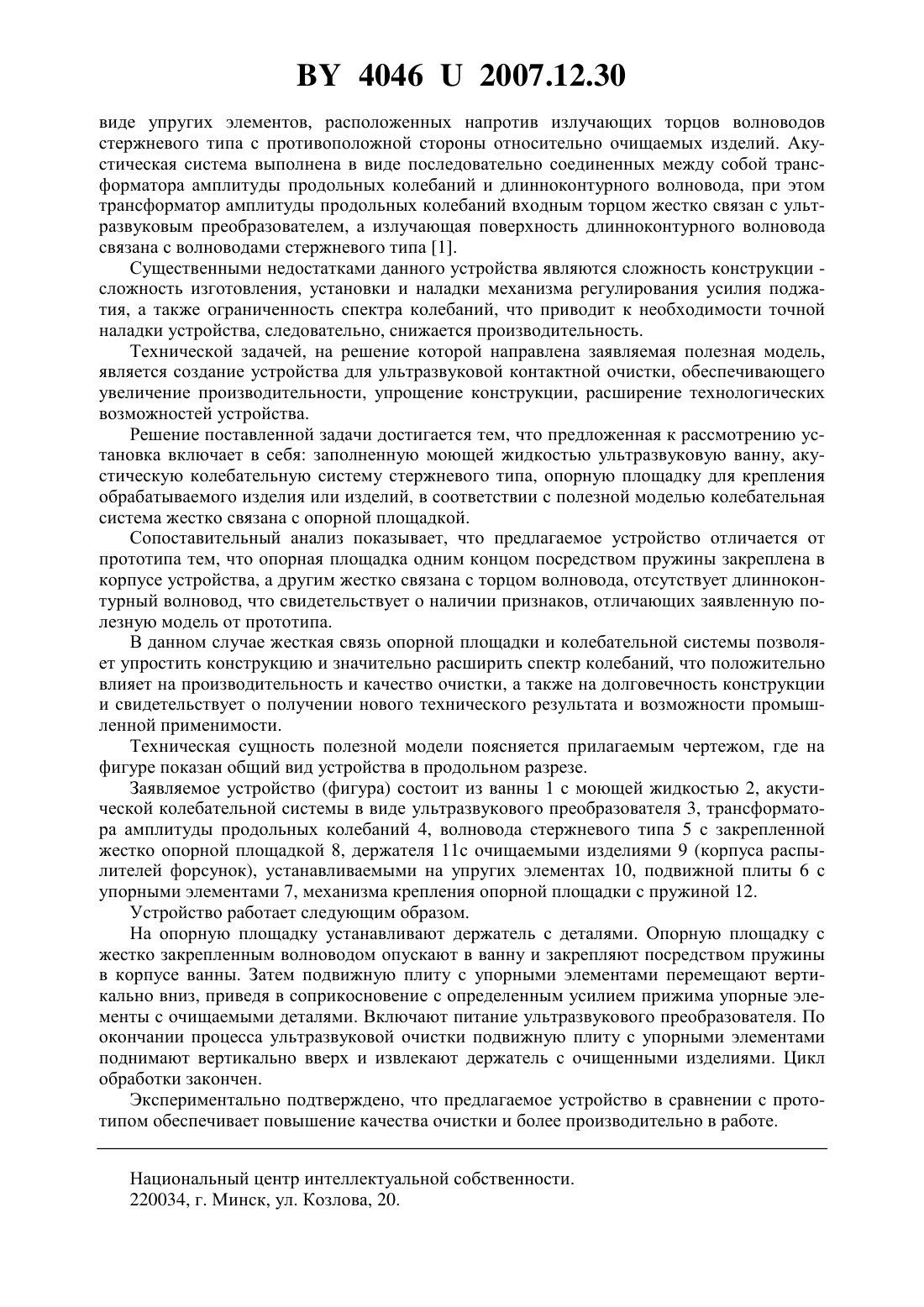

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УЛЬТРАЗВУКОВОЙ КОНТАКТНОЙ ОЧИСТКИ ИЗДЕЛИЙ(71) Заявитель Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(72) Авторы Мачихо Дмитрий Владимирович Сакевич Валерий Николаевич(73) Патентообладатель Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(57) Устройство для ультразвуковой контактной очистки деталей, содержащее ультразвуковую ванну с моющей жидкостью, акустическую колебательную систему в виде ультразвукового преобразователя и волновода стержневого типа и опорную площадку для обрабатываемых изделий, отличающееся тем, что опорная площадка одним концом посредством пружины закреплена в корпусе устройства, а другим жестко связана с торцом волновода. Предлагаемая полезная модель относится к устройствам для ультразвуковой контактной очистки внутренних и наружных поверхностей прецизионных деталей топливной аппаратуры от твердых нерастворимых загрязнений в виде окисных пленок, нагара и смолообразования и может быть использована, например, в технологических процессах изготовления, ремонта и восстановления распылителей форсунок дизельных двигателей. Наиболее близким по технической сущности к заявленной полезной модели является устройство для ультразвуковой контактной очистки деталей, содержащее ванну с моющей жидкостью, акустическую колебательную систему в виде ультразвукового преобразователя и волноводов стержневого типа, опорную площадку для крепления обрабатываемых изделий, снабженную механизмом для регулирования усилия поджатия и выполненную в 40462007.12.30 виде упругих элементов, расположенных напротив излучающих торцов волноводов стержневого типа с противоположной стороны относительно очищаемых изделий. Акустическая система выполнена в виде последовательно соединенных между собой трансформатора амплитуды продольных колебаний и длинноконтурного волновода, при этом трансформатор амплитуды продольных колебаний входным торцом жестко связан с ультразвуковым преобразователем, а излучающая поверхность длинноконтурного волновода связана с волноводами стержневого типа 1. Существенными недостатками данного устройства являются сложность конструкции сложность изготовления, установки и наладки механизма регулирования усилия поджатия, а также ограниченность спектра колебаний, что приводит к необходимости точной наладки устройства, следовательно, снижается производительность. Технической задачей, на решение которой направлена заявляемая полезная модель,является создание устройства для ультразвуковой контактной очистки, обеспечивающего увеличение производительности, упрощение конструкции, расширение технологических возможностей устройства. Решение поставленной задачи достигается тем, что предложенная к рассмотрению установка включает в себя заполненную моющей жидкостью ультразвуковую ванну, акустическую колебательную систему стержневого типа, опорную площадку для крепления обрабатываемого изделия или изделий, в соответствии с полезной моделью колебательная система жестко связана с опорной площадкой. Сопоставительный анализ показывает, что предлагаемое устройство отличается от прототипа тем, что опорная площадка одним концом посредством пружины закреплена в корпусе устройства, а другим жестко связана с торцом волновода, отсутствует длинноконтурный волновод, что свидетельствует о наличии признаков, отличающих заявленную полезную модель от прототипа. В данном случае жесткая связь опорной площадки и колебательной системы позволяет упростить конструкцию и значительно расширить спектр колебаний, что положительно влияет на производительность и качество очистки, а также на долговечность конструкции и свидетельствует о получении нового технического результата и возможности промышленной применимости. Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фигуре показан общий вид устройства в продольном разрезе. Заявляемое устройство (фигура) состоит из ванны 1 с моющей жидкостью 2, акустической колебательной системы в виде ультразвукового преобразователя 3, трансформатора амплитуды продольных колебаний 4, волновода стержневого типа 5 с закрепленной жестко опорной площадкой 8, держателя 11 с очищаемыми изделиями 9 (корпуса распылителей форсунок), устанавливаемыми на упругих элементах 10, подвижной плиты 6 с упорными элементами 7, механизма крепления опорной площадки с пружиной 12. Устройство работает следующим образом. На опорную площадку устанавливают держатель с деталями. Опорную площадку с жестко закрепленным волноводом опускают в ванну и закрепляют посредством пружины в корпусе ванны. Затем подвижную плиту с упорными элементами перемещают вертикально вниз, приведя в соприкосновение с определенным усилием прижима упорные элементы с очищаемыми деталями. Включают питание ультразвукового преобразователя. По окончании процесса ультразвуковой очистки подвижную плиту с упорными элементами поднимают вертикально вверх и извлекают держатель с очищенными изделиями. Цикл обработки закончен. Экспериментально подтверждено, что предлагаемое устройство в сравнении с прототипом обеспечивает повышение качества очистки и более производительно в работе. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
