Устройство для ультразвуковой контактной очистки изделий

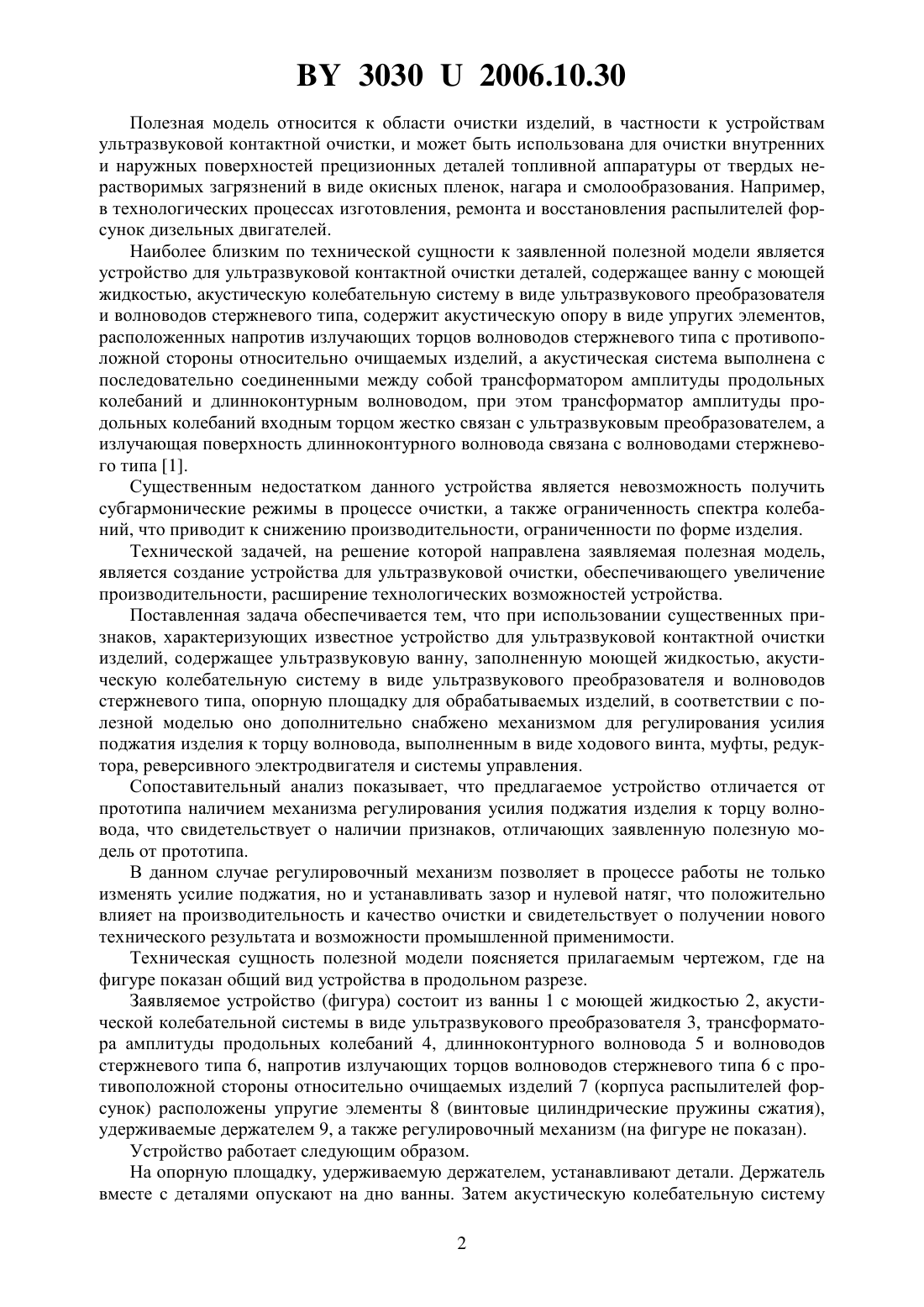

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УЛЬТРАЗВУКОВОЙ КОНТАКТНОЙ ОЧИСТКИ ИЗДЕЛИЙ(71) Заявитель Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(72) Авторы Мачихо Дмитрий Владимирович Сакевич Валерий Николаевич(73) Патентообладатель Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(57) Устройство для ультразвуковой контактной очистки деталей, содержащее ультразвуковую ванну с моющей жидкостью, акустическую колебательную систему в виде ультразвукового преобразователя и волноводов стержневого типа и опорную площадку для обрабатываемых изделий, отличающееся тем, что опорная площадка снабжена механизмом для регулирования усилия поджатия изделия к торцу волновода, выполненным в виде ходового винта, муфты, редуктора, реверсивного электродвигателя, системы управления. 30302006.10.30 Полезная модель относится к области очистки изделий, в частности к устройствам ультразвуковой контактной очистки, и может быть использована для очистки внутренних и наружных поверхностей прецизионных деталей топливной аппаратуры от твердых нерастворимых загрязнений в виде окисных пленок, нагара и смолообразования. Например,в технологических процессах изготовления, ремонта и восстановления распылителей форсунок дизельных двигателей. Наиболее близким по технической сущности к заявленной полезной модели является устройство для ультразвуковой контактной очистки деталей, содержащее ванну с моющей жидкостью, акустическую колебательную систему в виде ультразвукового преобразователя и волноводов стержневого типа, содержит акустическую опору в виде упругих элементов,расположенных напротив излучающих торцов волноводов стержневого типа с противоположной стороны относительно очищаемых изделий, а акустическая система выполнена с последовательно соединенными между собой трансформатором амплитуды продольных колебаний и длинноконтурным волноводом, при этом трансформатор амплитуды продольных колебаний входным торцом жестко связан с ультразвуковым преобразователем, а излучающая поверхность длинноконтурного волновода связана с волноводами стержневого типа 1. Существенным недостатком данного устройства является невозможность получить субгармонические режимы в процессе очистки, а также ограниченность спектра колебаний, что приводит к снижению производительности, ограниченности по форме изделия. Технической задачей, на решение которой направлена заявляемая полезная модель,является создание устройства для ультразвуковой очистки, обеспечивающего увеличение производительности, расширение технологических возможностей устройства. Поставленная задача обеспечивается тем, что при использовании существенных признаков, характеризующих известное устройство для ультразвуковой контактной очистки изделий, содержащее ультразвуковую ванну, заполненную моющей жидкостью, акустическую колебательную систему в виде ультразвукового преобразователя и волноводов стержневого типа, опорную площадку для обрабатываемых изделий, в соответствии с полезной моделью оно дополнительно снабжено механизмом для регулирования усилия поджатия изделия к торцу волновода, выполненным в виде ходового винта, муфты, редуктора, реверсивного электродвигателя и системы управления. Сопоставительный анализ показывает, что предлагаемое устройство отличается от прототипа наличием механизма регулирования усилия поджатия изделия к торцу волновода, что свидетельствует о наличии признаков, отличающих заявленную полезную модель от прототипа. В данном случае регулировочный механизм позволяет в процессе работы не только изменять усилие поджатия, но и устанавливать зазор и нулевой натяг, что положительно влияет на производительность и качество очистки и свидетельствует о получении нового технического результата и возможности промышленной применимости. Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фигуре показан общий вид устройства в продольном разрезе. Заявляемое устройство (фигура) состоит из ванны 1 с моющей жидкостью 2, акустической колебательной системы в виде ультразвукового преобразователя 3, трансформатора амплитуды продольных колебаний 4, длинноконтурного волновода 5 и волноводов стержневого типа 6, напротив излучающих торцов волноводов стержневого типа 6 с противоположной стороны относительно очищаемых изделий 7 (корпуса распылителей форсунок) расположены упругие элементы 8 (винтовые цилиндрические пружины сжатия),удерживаемые держателем 9, а также регулировочный механизм (на фигуре не показан). Устройство работает следующим образом. На опорную площадку, удерживаемую держателем, устанавливают детали. Держатель вместе с деталями опускают на дно ванны. Затем акустическую колебательную систему 2 30302006.10.30 перемещают вертикально вниз, приведя в соприкосновение с определенным усилием прижима излучающие торцы волноводов стержневого типа с очищаемыми деталями. Включают питание ультразвукового преобразователя. В процессе обработки, используя регулировочный механизм, изменяют усилие поджатия, что приводит к получению различных режимов колебания и, как следствие, к интенсификации очистки. По окончании процесса ультразвуковой очистки акустическую систему поднимают вертикально вверх и извлекают держатель с очищенными изделиями. Цикл обработки закончен. Экспериментально подтверждено, что предлагаемое устройство в сравнении с прототипом обеспечивает повышение качества очистки и более производительно в работе. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
