Поплавковая гидротурбина

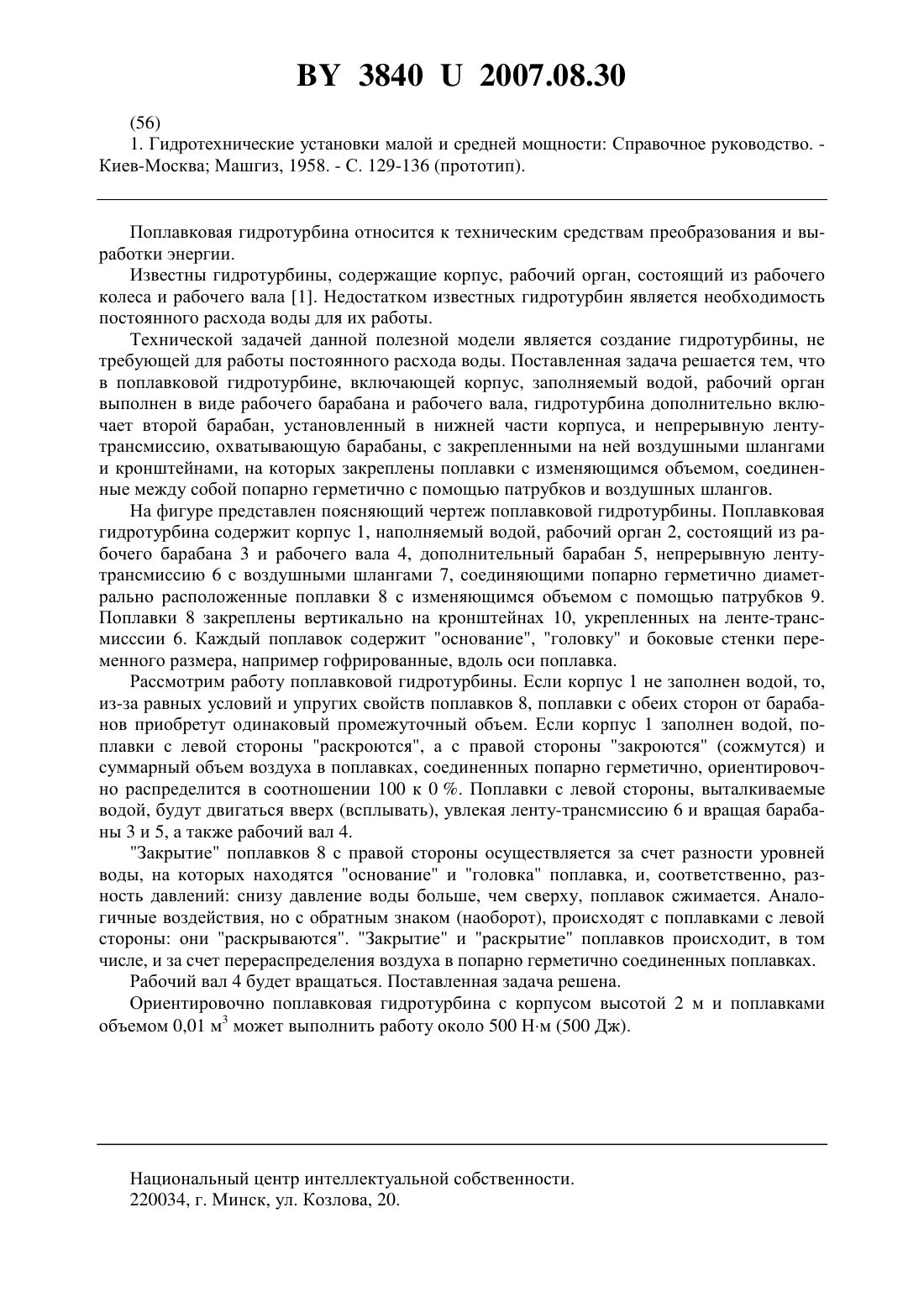

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Берхин Владимир Ильич Володкевич Екатерина Алексеевна Берхин Евгений Всеволодович(72) Авторы Берхин Владимир Ильич Володкевич Екатерина Алексеевна Берхин Евгений Всеволодович(73) Патентообладатели Берхин Владимир Ильич Володкевич Екатерина Алексеевна Берхин Евгений Всеволодович(57) Поплавковая гидротурбина, содержащая вертикальный корпус-емкость с водой и рабочий орган, отличающаяся тем, что рабочий орган состоит из рабочего барабана и рабочего вала, а гидротурбина дополнительно содержит барабан, установленный в нижней части корпуса, непрерывную ленту-трансмиссию, охватывающую барабаны, с закрепленными на ней воздушными шлангами и кронштейнами, на которых вертикально закреплены поплавки с изменяющимся объемом, соединенные между собой попарно герметично с помощью патрубков и воздушных шлангов.(56) 1. Гидротехнические установки малой и средней мощности Справочное руководство. Киев-Москва Машгиз, 1958. - С. 129-136 (прототип). Поплавковая гидротурбина относится к техническим средствам преобразования и выработки энергии. Известны гидротурбины, содержащие корпус, рабочий орган, состоящий из рабочего колеса и рабочего вала 1. Недостатком известных гидротурбин является необходимость постоянного расхода воды для их работы. Технической задачей данной полезной модели является создание гидротурбины, не требующей для работы постоянного расхода воды. Поставленная задача решается тем, что в поплавковой гидротурбине, включающей корпус, заполняемый водой, рабочий орган выполнен в виде рабочего барабана и рабочего вала, гидротурбина дополнительно включает второй барабан, установленный в нижней части корпуса, и непрерывную лентутрансмиссию, охватывающую барабаны, с закрепленными на ней воздушными шлангами и кронштейнами, на которых закреплены поплавки с изменяющимся объемом, соединенные между собой попарно герметично с помощью патрубков и воздушных шлангов. На фигуре представлен поясняющий чертеж поплавковой гидротурбины. Поплавковая гидротурбина содержит корпус 1, наполняемый водой, рабочий орган 2, состоящий из рабочего барабана 3 и рабочего вала 4, дополнительный барабан 5, непрерывную лентутрансмиссию 6 с воздушными шлангами 7, соединяющими попарно герметично диаметрально расположенные поплавки 8 с изменяющимся объемом с помощью патрубков 9. Поплавки 8 закреплены вертикально на кронштейнах 10, укрепленных на ленте-трансмисссии 6. Каждый поплавок содержит основание, головку и боковые стенки переменного размера, например гофрированные, вдоль оси поплавка. Рассмотрим работу поплавковой гидротурбины. Если корпус 1 не заполнен водой, то,из-за равных условий и упругих свойств поплавков 8, поплавки с обеих сторон от барабанов приобретут одинаковый промежуточный объем. Если корпус 1 заполнен водой, поплавки с левой стороны раскроются, а с правой стороны закроются (сожмутся) и суммарный объем воздуха в поплавках, соединенных попарно герметично, ориентировочно распределится в соотношении 100 к 0 . Поплавки с левой стороны, выталкиваемые водой, будут двигаться вверх (всплывать), увлекая ленту-трансмиссию 6 и вращая барабаны 3 и 5, а также рабочий вал 4. Закрытие поплавков 8 с правой стороны осуществляется за счет разности уровней воды, на которых находятся основание и головка поплавка, и, соответственно, разность давлений снизу давление воды больше, чем сверху, поплавок сжимается. Аналогичные воздействия, но с обратным знаком (наоборот), происходят с поплавками с левой стороны они раскрываются. Закрытие и раскрытие поплавков происходит, в том числе, и за счет перераспределения воздуха в попарно герметично соединенных поплавках. Рабочий вал 4 будет вращаться. Поставленная задача решена. Ориентировочно поплавковая гидротурбина с корпусом высотой 2 м и поплавками объемом 0,01 м 3 может выполнить работу около 500 Нм (500 Дж). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
