Сушилка для сыпучих материалов

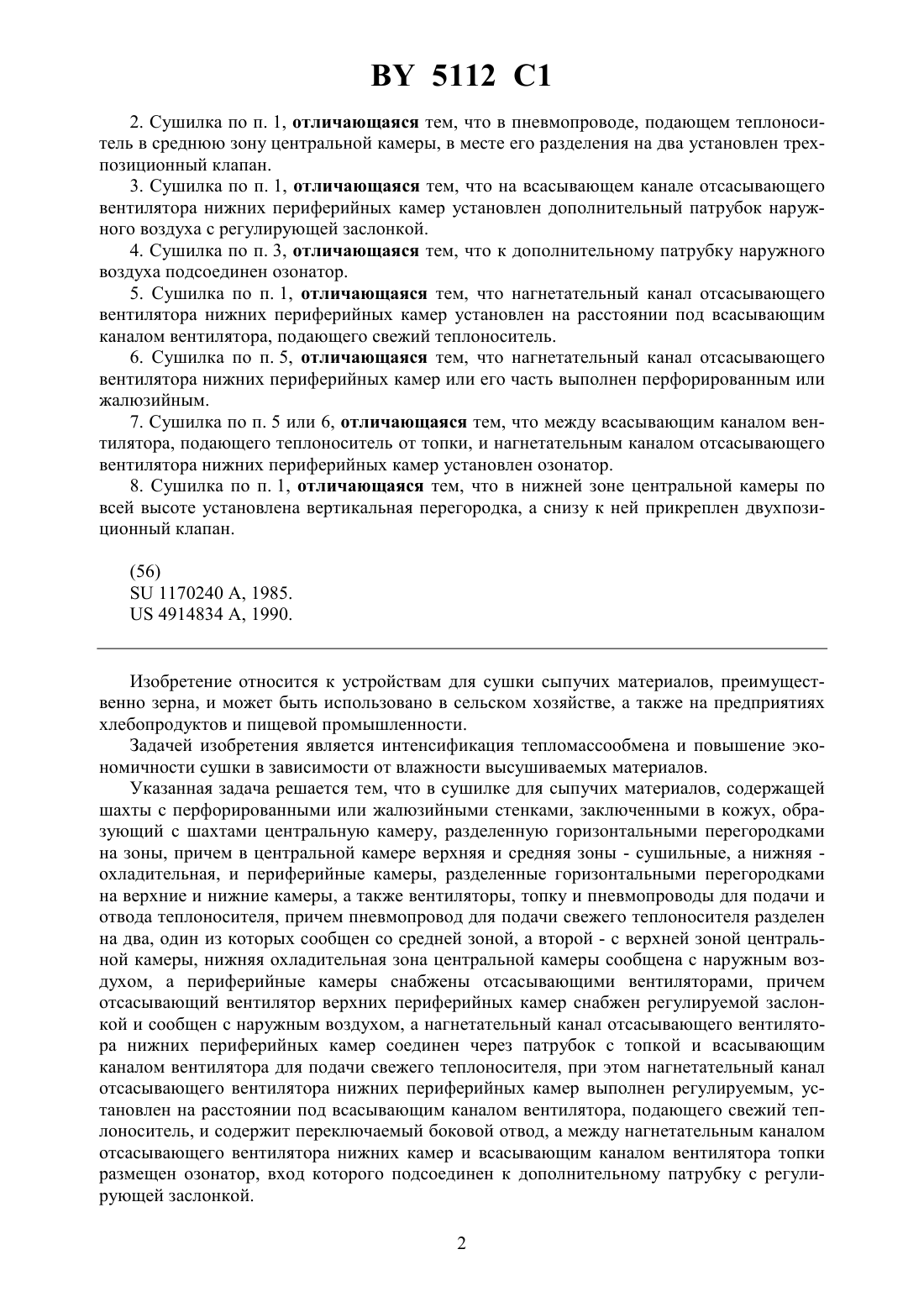

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СУШИЛКА ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ(71) Заявитель Тимошек Александр Сергеевич(72) Авторы Тимошек Александр Сергеевич Нагорский Игорь Станиславович Карташевич Сергей Михайлович Чеботарев Валерий Петрович Кукса Сергей Антонович Круталевич Борис Васильевич Манько Николай Григорьевич Толкач Григорий Николаевич Бизюк Валентин Александрович Козловский Антон Францевич Гриньков Сергей Григорьевич(73) Патентообладатель Тимошек Александр Сергеевич(57) 1. Сушилка для сыпучих материалов, содержащая шахты с перфорированными или жалюзийными стенками, заключенные в кожух, образующий с шахтами центральную камеру,разделенную горизонтальными перегородками на зоны, причем в центральной камере верхняя и средняя зоны - сушильные, а нижняя - охладительная, и периферийные камеры, разделенные горизонтальными перегородками на верхние и нижние камеры, вентилятор для подачи теплоносителя, топку и пневмопровод для подачи теплоносителя, отличающаяся тем, что пневмопровод для подачи теплоносителя разделен на два, один из которых сообщен со средней зоной, а второй с верхней зоной центральной камеры, нижняя охладительная зона центральной камеры сообщена с наружным воздухом, а периферийные камеры снабжены отсасывающими вентиляторами, причем отсасывающий вентилятор верхних периферийных камер снабжен регулируемой заслонкой и сообщен с наружным воздухом, а нагнетательный канал отсасывающего вентилятора нижних периферийных камер соединен через патрубок с топкой и всасывающим каналом вентилятора для подачи теплоносителя. 5112 1 2. Сушилка по п. 1, отличающаяся тем, что в пневмопроводе, подающем теплоноситель в среднюю зону центральной камеры, в месте его разделения на два установлен трехпозиционный клапан. 3. Сушилка по п. 1, отличающаяся тем, что на всасывающем канале отсасывающего вентилятора нижних периферийных камер установлен дополнительный патрубок наружного воздуха с регулирующей заслонкой. 4. Сушилка по п. 3, отличающаяся тем, что к дополнительному патрубку наружного воздуха подсоединен озонатор. 5. Сушилка по п. 1, отличающаяся тем, что нагнетательный канал отсасывающего вентилятора нижних периферийных камер установлен на расстоянии под всасывающим каналом вентилятора, подающего свежий теплоноситель. 6. Сушилка по п. 5, отличающаяся тем, что нагнетательный канал отсасывающего вентилятора нижних периферийных камер или его часть выполнен перфорированным или жалюзийным. 7. Сушилка по п. 5 или 6, отличающаяся тем, что между всасывающим каналом вентилятора, подающего теплоноситель от топки, и нагнетательным каналом отсасывающего вентилятора нижних периферийных камер установлен озонатор. 8. Сушилка по п. 1, отличающаяся тем, что в нижней зоне центральной камеры по всей высоте установлена вертикальная перегородка, а снизу к ней прикреплен двухпозиционный клапан.(56)1170240 А, 1985.4914834 А, 1990. Изобретение относится к устройствам для сушки сыпучих материалов, преимущественно зерна, и может быть использовано в сельском хозяйстве, а также на предприятиях хлебопродуктов и пищевой промышленности. Задачей изобретения является интенсификация тепломассообмена и повышение экономичности сушки в зависимости от влажности высушиваемых материалов. Указанная задача решается тем, что в сушилке для сыпучих материалов, содержащей шахты с перфорированными или жалюзийными стенками, заключенными в кожух, образующий с шахтами центральную камеру, разделенную горизонтальными перегородками на зоны, причем в центральной камере верхняя и средняя зоны - сушильные, а нижняя охладительная, и периферийные камеры, разделенные горизонтальными перегородками на верхние и нижние камеры, а также вентиляторы, топку и пневмопроводы для подачи и отвода теплоносителя, причем пневмопровод для подачи свежего теплоносителя разделен на два, один из которых сообщен со средней зоной, а второй - с верхней зоной центральной камеры, нижняя охладительная зона центральной камеры сообщена с наружным воздухом, а периферийные камеры снабжены отсасывающими вентиляторами, причем отсасывающий вентилятор верхних периферийных камер снабжен регулируемой заслонкой и сообщен с наружным воздухом, а нагнетательный канал отсасывающего вентилятора нижних периферийных камер соединен через патрубок с топкой и всасывающим каналом вентилятора для подачи свежего теплоносителя, при этом нагнетательный канал отсасывающего вентилятора нижних периферийных камер выполнен регулируемым, установлен на расстоянии под всасывающим каналом вентилятора, подающего свежий теплоноситель, и содержит переключаемый боковой отвод, а между нагнетательным каналом отсасывающего вентилятора нижних камер и всасывающим каналом вентилятора топки размещен озонатор, вход которого подсоединен к дополнительному патрубку с регулирующей заслонкой. 2 5112 1 Принципиальная схема сушилки приведена на чертеже. Сушилка для сыпучих материалов состоит из сушильно-охладительных шахт 1 с надсушильным бункером 2 над ними, кожуха 3, образующего со стенками шахт центральную 4 и периферийные 5 камеры, разделенные горизонтальными перегородками 6 на зоны сушки и охлаждения. Под шахтами размещены шлюзовые затворы 7 для выпуска высушенного материала. Топка 8 с вентилятором 9 для подачи свежего теплоносителя соединена с центральной камерой 4 пневмопроводом 10, разделенным на два. В месте разделения установлен трехпозиционный клапан 11. Для удаления отработавшего теплоносителя из периферийных камер 5 сушилка снабжена отсасывающими вентиляторами 12 и 13. Вентилятор 12 подключен на входе к верхней зоне периферийных камер и содержит регулируемую заслонку 14, а на выходе сообщен с атмосферой. Всасывающий канал вентилятора 13 соединен с нижними периферийными камерами,а нагнетательный выполнен в виде системы патрубков с регулируемым проходным сечением. Главный канал системы перекрыт на выходе регулируемыми жалюзи 15 и содержит переключаемый боковой отвод 16 с заслонкой 17 для регулирования выброса отработавшего теплоносителя в атмосферу и дополнительный патрубок 18 с заслонкой 19 для регулируемой подачи в топку 8 наружного воздуха. Между патрубком 18 и входом в вентилятор 9 установлен озонатор 20. Нижняя охладительная зона центральной камеры разделена вертикальной перегородкой и содержит внизу двухпозиционный клапан 21. Для загрузки сырого материала в бункер 2 имеется нория 22. Сушилка для сыпучих материалов работает следующим образом. Сырой материал загружается в бункер 2 норией 22 и самотеком заполняет шахты 1. При этом уровень заполнения поддерживается постоянным (вне зависимости от выпуска высушенного материала) автоматической системой. Свежий теплоноситель вентилятором 9 из топки 8 по пневмопроводу 10 подается в верхнюю и среднюю зоны центральной камеры 4. При большой влажности исходного материала подачу теплоносителя в верхнюю зону увеличивают, а в среднюю уменьшают переключением клапана 11. Далее теплоноситель прокачивается через перфорированные стенки шахт, слой материала и попадает в периферийные камеры 5, из которых он удаляется отсасывающими вентиляторами 12 и 13. Отработавший теплоноситель из верхних периферийных камер вентилятором 12 выбрасывается в атмосферу, а из нижних отсасывается вентилятором 13. При этом из охладителя к отработавшему теплоносителю подмешивается воздух, нагретый высушенным материалом, и часть этой смеси подается на вход вентилятора 9 топки 8, а другая часть по боковому отводу 16 выбрасывается в атмосферу. Вместо нее но патрубку 18 подсасывается наружный воздух для поддержания заданных расходов, температуры и влажности получаемого в топке 8 свежего теплоносителя. Сбалансированная смесь, засасываемая вентилятором 9, при необходимости дорабатывается озоном в озонаторе 18 для повышения бактерицидных свойств. При повышенной влажности исходного сырого материала открытие заслонки 14 увеличивают. В результате давление в верхних периферийных камерах уменьшается и под действием разрежения, создаваемого вентилятором 12, поток отработавшего в верхних зонах шахт теплоносителя усиливается, что ускоряет процесс нагрева и сушки материала. В то же время увеличение потока свежего теплоносителя из верхней центральной зоны приводит к уменьшению его давления в этой зоне, а так как она связана одним пневмопроводом 10 со средней зоной, то и в последней давление понижается. Это приводит к ослаблению потока теплоносителя в средней зоне, что уменьшает здесь температуру и скорость сушки. Одновременно под действием разрежения, создаваемого вентилятором 13, усиливается засасывание наружного воздуха через клапан 21 и, тем самым, более интенсивно идет процесс охлаждения. При пониженной влажности исходного материала заслонку 14 отсасывающего вентилятора 12 прикрывают. В результате давление в верхних зонах центральной и периферий 3 5112 1 ных камер увеличивается, скорость потока и интенсивность теплопередачи в этих зонах и в шахтах замедляется, но в то же время повышается отсасывание отработавшего теплоносителя вентилятором 13 в низу средней зоны и, следовательно, здесь более интенсивно осуществляется процесс досушивания. За счет того, что и в периферийных камерах средней зоны повышается давление, поток засасываемого наружного воздуха ослабевает и, таким образом, материал в средней и охладительной зонах досушивается более интенсивно и равномерно. Когда подмешивания отработавшего теплоносителя в сбалансированную смесь не требуется (при предельно высокой влажности исходного материала), тогда жалюзи 15 закрывают, а заслонки 14, 17 и 19 открывают. В этом случае весь отработавший теплоноситель вентиляторами 12 и 13 выбрасывается в атмосферу, а забор наружного воздуха для приготовления свежего теплоносителя осуществляется по патрубку 18. Наоборот, когда влажность исходного материала близка к кондиционной, то досушивание осуществляют отработавшим теплоносителем, который в этом случае имеет пониженное влагосодержание и может быть повторно использован для сушки. Для этого жалюзи 15 открывают, заслонку 17 закрывают, а в процессе сушки заслонки 14 и 19 поддерживают приоткрытыми для корректировки подаваемой в сушилку сбалансированной смеси, подогретой в топке 8. В целом изложенное способствует повышению экономичности сушки сыпучих материалов, и в частности зерна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
