Узел трения диска боронящего

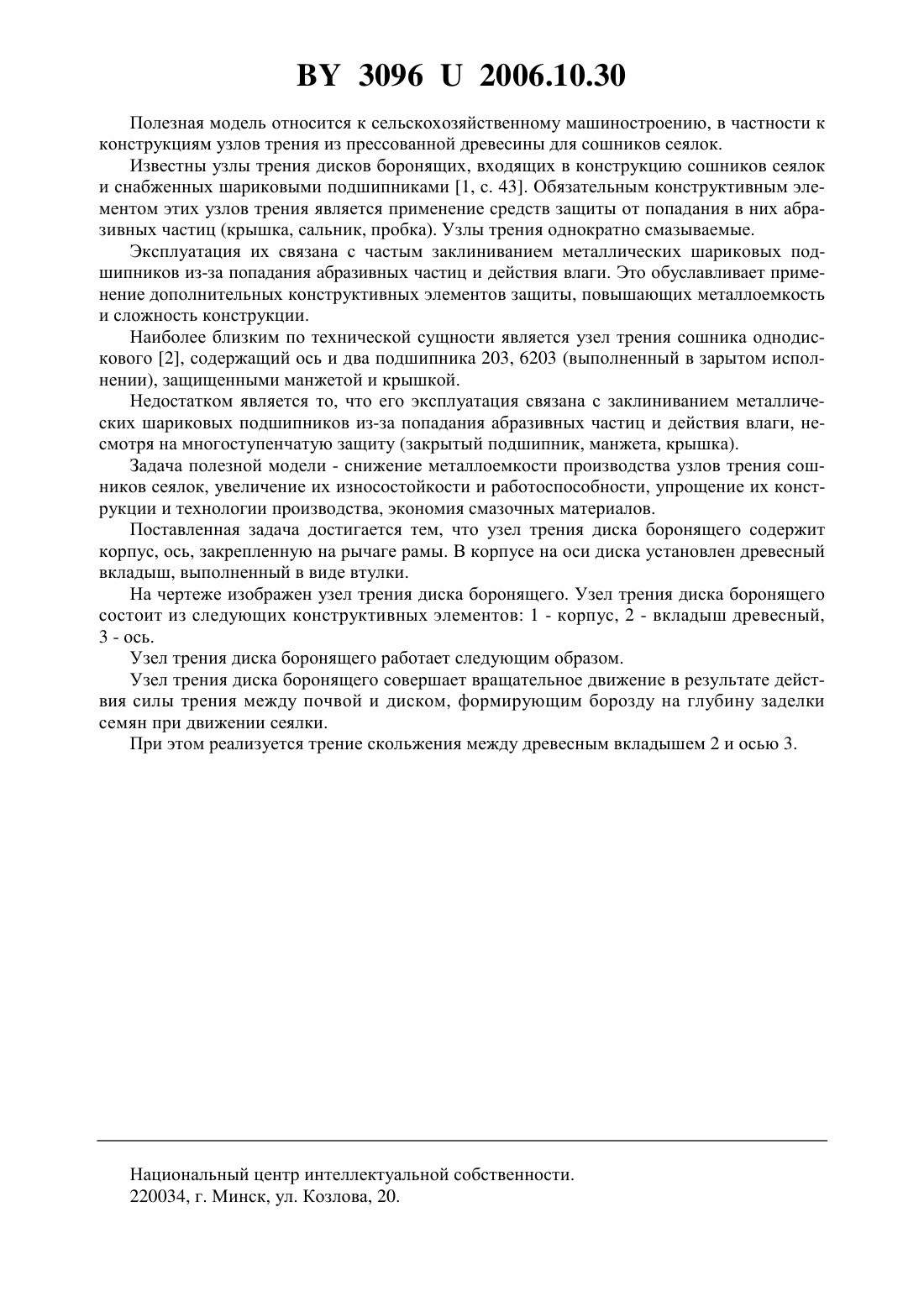

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УЗЕЛ ТРЕНИЯ ДИСКА БОРОНЯЩЕГО(71) Заявители Учреждение образования Белорусский государственный университет транспорта Совместное общество с ограниченной ответственностью МЗЭП-1(72) Авторы Невзорова Алла Брониславовна Врублевский Владислав Брониславович Макеев Вячеслав Валерьевич Красноружский Владимир Иванович Бугаев Валерий Владимирович Красноружский Иван Владимирович(73) Патентообладатели Учреждение образования Белорусский государственный университет транспорта Совместное общество с ограниченной ответственностью МЗЭП-1(57) Узел трения диска боронящего, содержащий корпус, ось, закрепленную на рычаге рамы, отличающийся тем, что в корпусе на оси диска установлен древесный вкладыш, выполненный в виде втулки. 30962006.10.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к конструкциям узлов трения из прессованной древесины для сошников сеялок. Известны узлы трения дисков боронящих, входящих в конструкцию сошников сеялок и снабженных шариковыми подшипниками 1, с. 43. Обязательным конструктивным элементом этих узлов трения является применение средств защиты от попадания в них абразивных частиц (крышка, сальник, пробка). Узлы трения однократно смазываемые. Эксплуатация их связана с частым заклиниванием металлических шариковых подшипников из-за попадания абразивных частиц и действия влаги. Это обуславливает применение дополнительных конструктивных элементов защиты, повышающих металлоемкость и сложность конструкции. Наиболее близким по технической сущности является узел трения сошника однодискового 2, содержащий ось и два подшипника 203, 6203 (выполненный в зарытом исполнении), защищенными манжетой и крышкой. Недостатком является то, что его эксплуатация связана с заклиниванием металлических шариковых подшипников из-за попадания абразивных частиц и действия влаги, несмотря на многоступенчатую защиту (закрытый подшипник, манжета, крышка). Задача полезной модели - снижение металлоемкости производства узлов трения сошников сеялок, увеличение их износостойкости и работоспособности, упрощение их конструкции и технологии производства, экономия смазочных материалов. Поставленная задача достигается тем, что узел трения диска боронящего содержит корпус, ось, закрепленную на рычаге рамы. В корпусе на оси диска установлен древесный вкладыш, выполненный в виде втулки. На чертеже изображен узел трения диска боронящего. Узел трения диска боронящего состоит из следующих конструктивных элементов 1 - корпус, 2 - вкладыш древесный,3 - ось. Узел трения диска боронящего работает следующим образом. Узел трения диска боронящего совершает вращательное движение в результате действия силы трения между почвой и диском, формирующим борозду на глубину заделки семян при движении сеялки. При этом реализуется трение скольжения между древесным вкладышем 2 и осью 3. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
