Образец для испытания паяных соединений на циклическую прочность

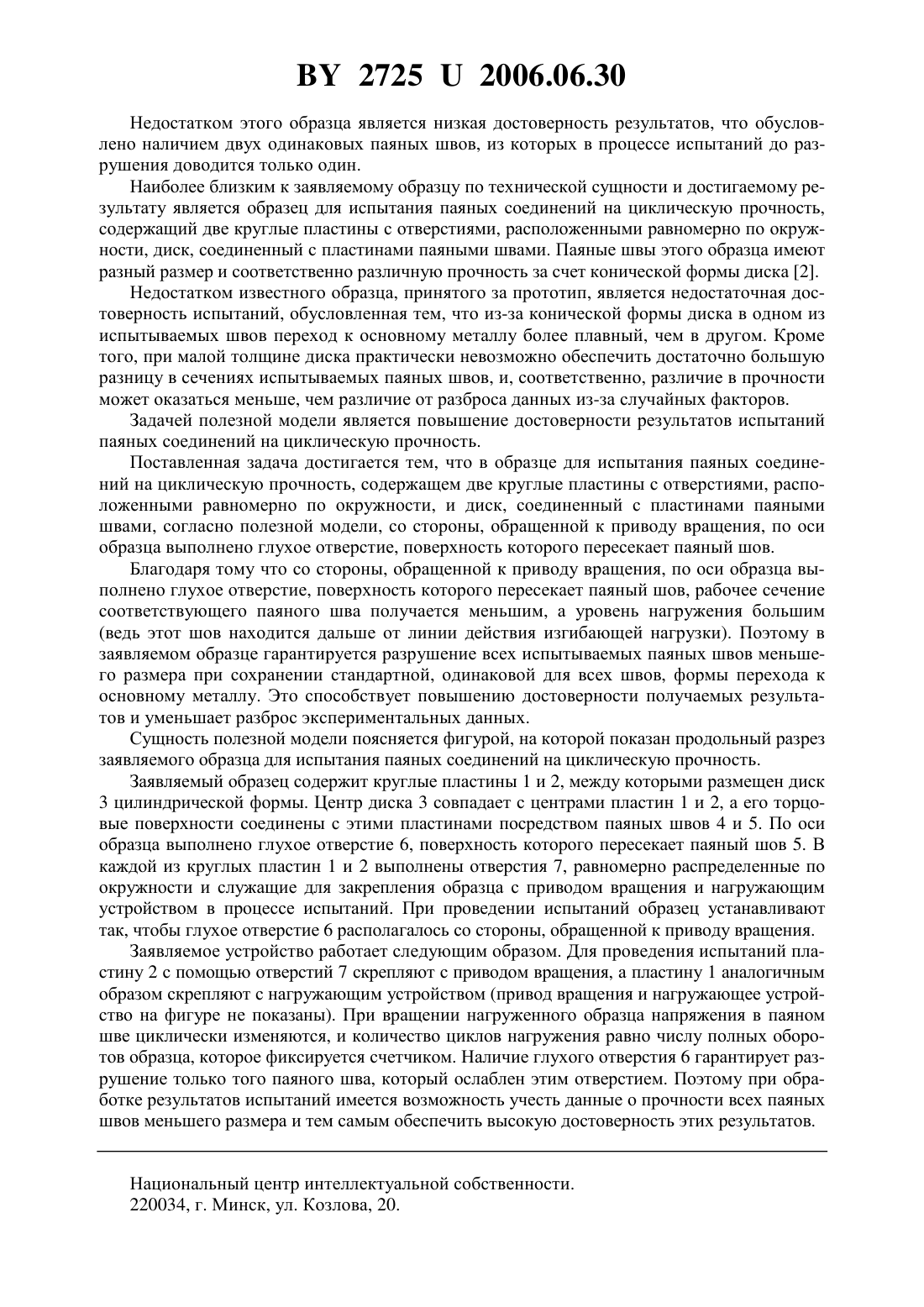

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОБРАЗЕЦ ДЛЯ ИСПЫТАНИЯ ПАЯНЫХ СОЕДИНЕНИЙ НА ЦИКЛИЧЕСКУЮ ПРОЧНОСТЬ(71) Заявитель Латыпова Елена Юрьевна(72) Автор Латыпова Елена Юрьевна(73) Патентообладатель Латыпова Елена Юрьевна(57) Образец для испытания паяных соединений на циклическую прочность, содержащий две круглые пластины с отверстиями, расположенными равномерно по окружности, диск,соединенный с пластинами паяными швами, отличающийся тем, что со стороны, обращенной к приводу вращения, по оси образца выполнено глухое отверстие, поверхность которого пересекает паяный шов. Полезная модель относится к исследованию прочностных свойств материалов, а более конкретно к образцам для определения циклической прочности паяных соединений. Известен образец для испытания паяных соединений на циклическую прочность, содержащий две круглые пластины с отверстиями, расположенными равномерно по окружности, и диск, диаметр которого меньше диаметра пластин, а центр совпадает с центром каждой из пластин 1. 27252006.06.30 Недостатком этого образца является низкая достоверность результатов, что обусловлено наличием двух одинаковых паяных швов, из которых в процессе испытаний до разрушения доводится только один. Наиболее близким к заявляемому образцу по технической сущности и достигаемому результату является образец для испытания паяных соединений на циклическую прочность,содержащий две круглые пластины с отверстиями, расположенными равномерно по окружности, диск, соединенный с пластинами паяными швами. Паяные швы этого образца имеют разный размер и соответственно различную прочность за счет конической формы диска 2. Недостатком известного образца, принятого за прототип, является недостаточная достоверность испытаний, обусловленная тем, что из-за конической формы диска в одном из испытываемых швов переход к основному металлу более плавный, чем в другом. Кроме того, при малой толщине диска практически невозможно обеспечить достаточно большую разницу в сечениях испытываемых паяных швов, и, соответственно, различие в прочности может оказаться меньше, чем различие от разброса данных из-за случайных факторов. Задачей полезной модели является повышение достоверности результатов испытаний паяных соединений на циклическую прочность. Поставленная задача достигается тем, что в образце для испытания паяных соединений на циклическую прочность, содержащем две круглые пластины с отверстиями, расположенными равномерно по окружности, и диск, соединенный с пластинами паяными швами, согласно полезной модели, со стороны, обращенной к приводу вращения, по оси образца выполнено глухое отверстие, поверхность которого пересекает паяный шов. Благодаря тому что со стороны, обращенной к приводу вращения, по оси образца выполнено глухое отверстие, поверхность которого пересекает паяный шов, рабочее сечение соответствующего паяного шва получается меньшим, а уровень нагружения большим(ведь этот шов находится дальше от линии действия изгибающей нагрузки). Поэтому в заявляемом образце гарантируется разрушение всех испытываемых паяных швов меньшего размера при сохранении стандартной, одинаковой для всех швов, формы перехода к основному металлу. Это способствует повышению достоверности получаемых результатов и уменьшает разброс экспериментальных данных. Сущность полезной модели поясняется фигурой, на которой показан продольный разрез заявляемого образца для испытания паяных соединений на циклическую прочность. Заявляемый образец содержит круглые пластины 1 и 2, между которыми размещен диск 3 цилиндрической формы. Центр диска 3 совпадает с центрами пластин 1 и 2, а его торцовые поверхности соединены с этими пластинами посредством паяных швов 4 и 5. По оси образца выполнено глухое отверстие 6, поверхность которого пересекает паяный шов 5. В каждой из круглых пластин 1 и 2 выполнены отверстия 7, равномерно распределенные по окружности и служащие для закрепления образца с приводом вращения и нагружающим устройством в процессе испытаний. При проведении испытаний образец устанавливают так, чтобы глухое отверстие 6 располагалось со стороны, обращенной к приводу вращения. Заявляемое устройство работает следующим образом. Для проведения испытаний пластину 2 с помощью отверстий 7 скрепляют с приводом вращения, а пластину 1 аналогичным образом скрепляют с нагружающим устройством (привод вращения и нагружающее устройство на фигуре не показаны). При вращении нагруженного образца напряжения в паяном шве циклически изменяются, и количество циклов нагружения равно числу полных оборотов образца, которое фиксируется счетчиком. Наличие глухого отверстия 6 гарантирует разрушение только того паяного шва, который ослаблен этим отверстием. Поэтому при обработке результатов испытаний имеется возможность учесть данные о прочности всех паяных швов меньшего размера и тем самым обеспечить высокую достоверность этих результатов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
