Переносное заземление

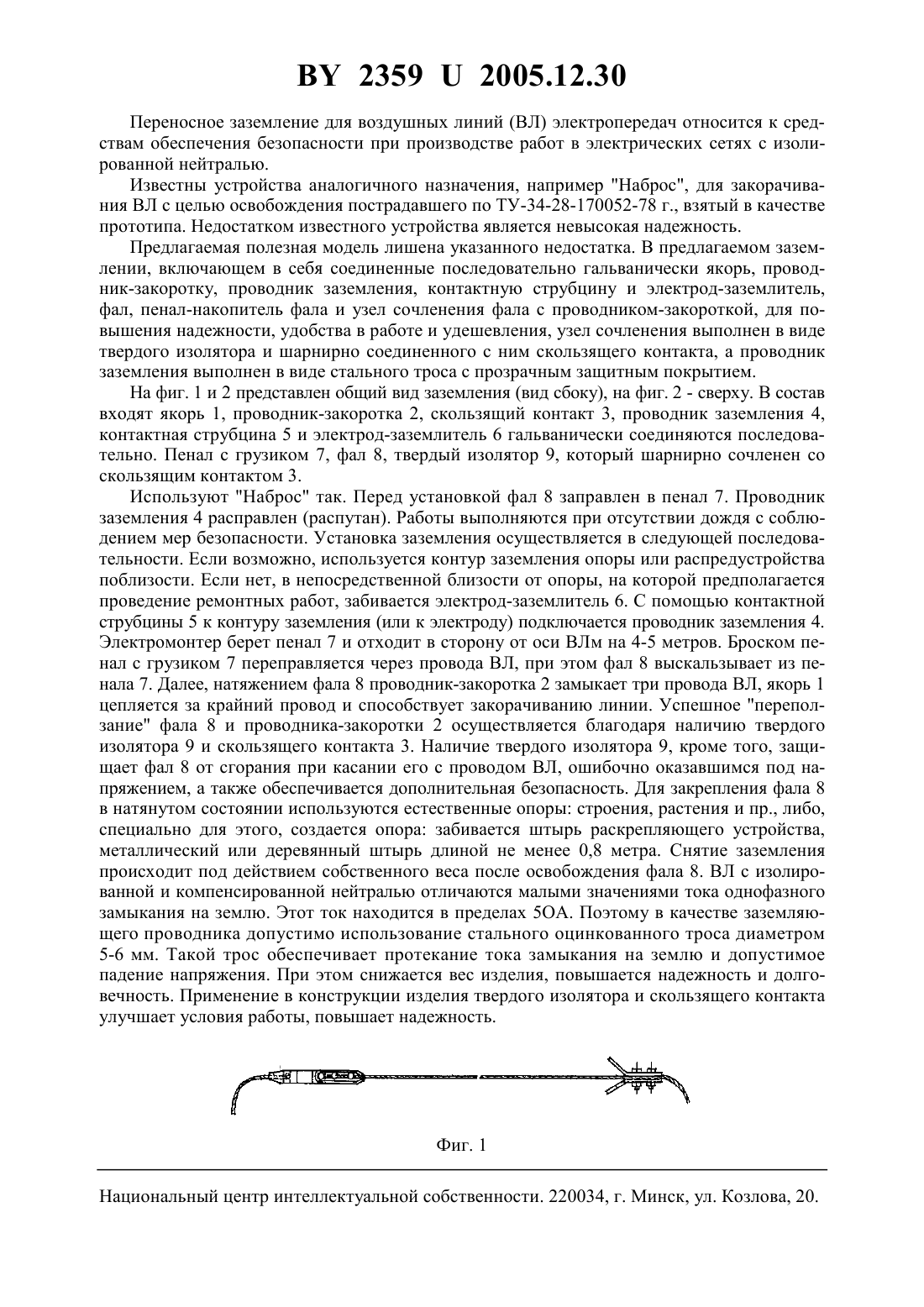

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) Переносное заземление для наложения методом наброса с земли, содержащее соединенные гальванически якорь, проводник-закоротку, проводник заземления, контактную струбцину и электрод, заземлитель, фал, пенал-накопитель фала и узел сочленения фала с проводником-закороткой, отличающееся тем, что упомянутый узел сочленения выполнен в виде твердого изолятора и шарнирно соединенного с ним скользящего контакта, а проводник заземления выполнен в виде стального троса. 23592005.12.30 Переносное заземление для воздушных линий (ВЛ) электропередач относится к средствам обеспечения безопасности при производстве работ в электрических сетях с изолированной нейтралью. Известны устройства аналогичного назначения, например Наброс, для закорачивания ВЛ с целью освобождения пострадавшего по ТУ-34-28-170052-78 г., взятый в качестве прототипа. Недостатком известного устройства является невысокая надежность. Предлагаемая полезная модель лишена указанного недостатка. В предлагаемом заземлении, включающем в себя соединенные последовательно гальванически якорь, проводник-закоротку, проводник заземления, контактную струбцину и электрод-заземлитель,фал, пенал-накопитель фала и узел сочленения фала с проводником-закороткой, для повышения надежности, удобства в работе и удешевления, узел сочленения выполнен в виде твердого изолятора и шарнирно соединенного с ним скользящего контакта, а проводник заземления выполнен в виде стального троса с прозрачным защитным покрытием. На фиг. 1 и 2 представлен общий вид заземления (вид сбоку), на фиг. 2 - сверху. В состав входят якорь 1, проводник-закоротка 2, скользящий контакт 3, проводник заземления 4,контактная струбцина 5 и электрод-заземлитель 6 гальванически соединяются последовательно. Пенал с грузиком 7, фал 8, твердый изолятор 9, который шарнирно сочленен со скользящим контактом 3. Используют Наброс так. Перед установкой фал 8 заправлен в пенал 7. Проводник заземления 4 расправлен (распутан). Работы выполняются при отсутствии дождя с соблюдением мер безопасности. Установка заземления осуществляется в следующей последовательности. Если возможно, используется контур заземления опоры или распредустройства поблизости. Если нет, в непосредственной близости от опоры, на которой предполагается проведение ремонтных работ, забивается электрод-заземлитель 6. С помощью контактной струбцины 5 к контуру заземления (или к электроду) подключается проводник заземления 4. Электромонтер берет пенал 7 и отходит в сторону от оси ВЛм на 4-5 метров. Броском пенал с грузиком 7 переправляется через провода ВЛ, при этом фал 8 выскальзывает из пенала 7. Далее, натяжением фала 8 проводник-закоротка 2 замыкает три провода ВЛ, якорь 1 цепляется за крайний провод и способствует закорачиванию линии. Успешное переползание фала 8 и проводника-закоротки 2 осуществляется благодаря наличию твердого изолятора 9 и скользящего контакта 3. Наличие твердого изолятора 9, кроме того, защищает фал 8 от сгорания при касании его с проводом ВЛ, ошибочно оказавшимся под напряжением, а также обеспечивается дополнительная безопасность. Для закрепления фала 8 в натянутом состоянии используются естественные опоры строения, растения и пр., либо,специально для этого, создается опора забивается штырь раскрепляющего устройства,металлический или деревянный штырь длиной не менее 0,8 метра. Снятие заземления происходит под действием собственного веса после освобождения фала 8. ВЛ с изолированной и компенсированной нейтралью отличаются малыми значениями тока однофазного замыкания на землю. Этот ток находится в пределах 5 ОА. Поэтому в качестве заземляющего проводника допустимо использование стального оцинкованного троса диаметром 5-6 мм. Такой трос обеспечивает протекание тока замыкания на землю и допустимое падение напряжения. При этом снижается вес изделия, повышается надежность и долговечность. Применение в конструкции изделия твердого изолятора и скользящего контакта улучшает условия работы, повышает надежность. Фиг. 1 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
