Насосная гидростанция

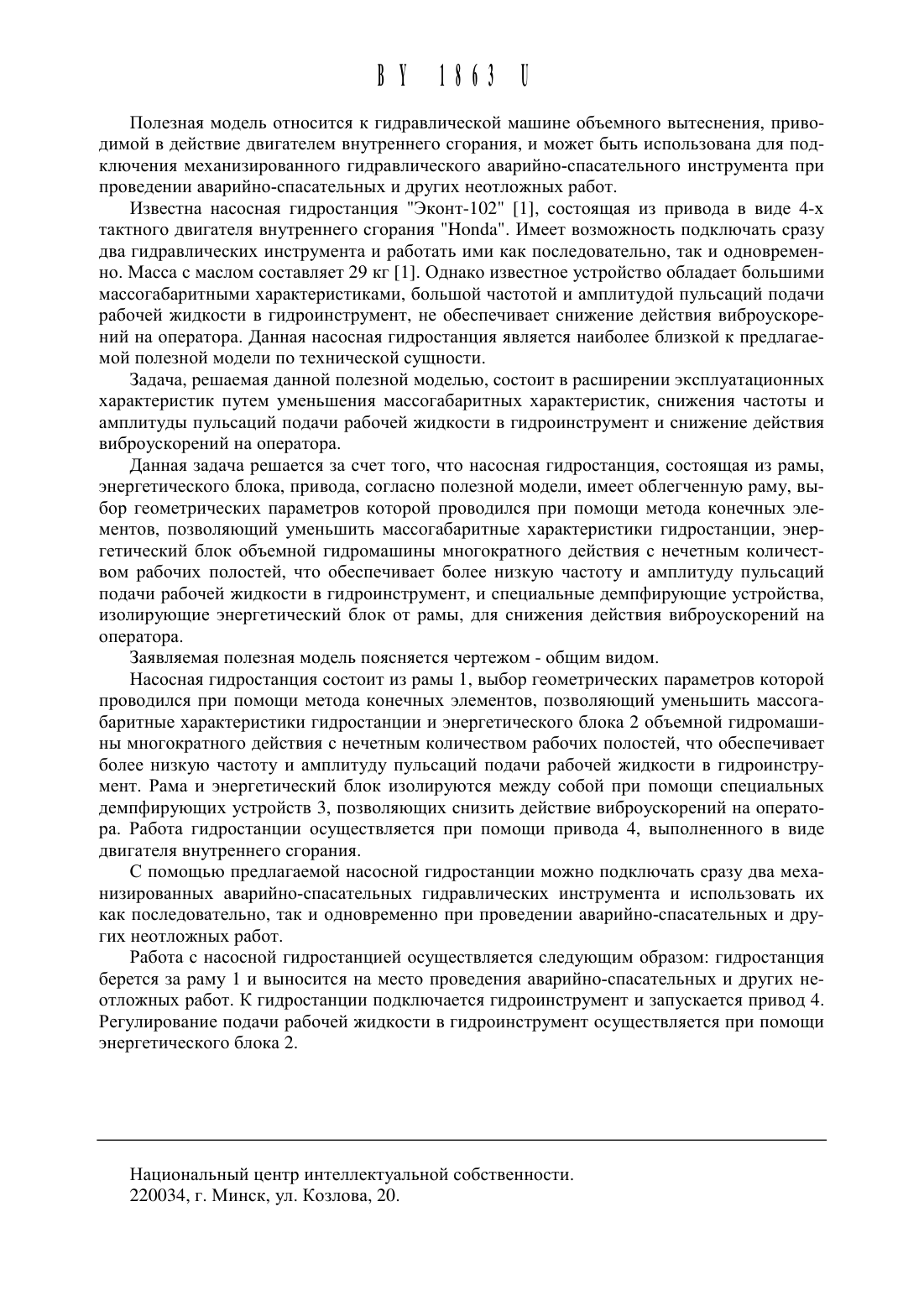

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУНАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Минское городское управление МЧС Республики Беларусь(72) Авторы Янкевич Николай Григорьевич Хорощавин Денис Геннадьевич Швед Андрей Аркадьевич Краевский Александр Викторович Леоник Дмитрий Александрович (ВУ)(ВУ) (73) Патентообладатель Минское городское управление МЧС Республики БеларусьНасосная гидростанция, состоящая из рамы, энергетического блока и привода, отличающаяся тем, что имеет облегченную раму, энергетический блок объемной гидромашины многократного действия с нечетным количеством рабочих полостей и специальные(56) 1. Официальный сайт ТОО ГАММА - уик/ш.гоо 15.12/ау 5 р/ришр 5.р 11 р.Полезная Модель относится К гидравлической машине объемного вытеснения, приводимой в действие двигателем внутреннего сгорания, и может быть использована для подключения механизированного гидравлического аварийно-спасательного инструмента при проведении аварийно-спасательных и других неотложных работ.Известна насосная гидростанция Эконт-1 О 2 1, состоящая из привода в виде 4-х тактного двигателя внутреннего сгорания Нопба. Имеет возможность подключать сразу два гидравлических инструмента и работать ими как последовательно, так и одновременно. Масса с маслом составляет 29 кг 1. Однако известное устройство обладает большими массогабаритными характеристиками, большой частотой и амплитудой пульсаций подачи рабочей жидкости в гидроинструмент, не обеспечивает снижение действия виброускорений на оператора. Данная насосная гидростанция является наиболее близкой к предлагаемой полезной модели по технической сущности.Задача, решаемая данной полезной моделью, состоит в расширении эксплуатационных характеристик путем уменьшения массогабаритных характеристик, снижения частоты и амплитуды пульсаций подачи рабочей жидкости в гидроинструмент и снижение действия виброускорений на оператора.Данная задача решается за счет того, что насосная гидростанция, состоящая из рамы,энергетического блока, привода, согласно полезной модели, имеет облегченную раму, вь 1 бор геометрических параметров которой проводился при помощи метода конечных элементов, позволяющий уменьшить массогабаритные характеристики гидростанции, энергетический блок объемной гидромашины многократного действия с нечетным количеством рабочих полостей, что обеспечивает более низкую частоту и амплитуду пульсаций подачи рабочей жидкости в гидроинструмент, и специальные демпфирующие устройства,изолирующие энергетический блок от рамы, для снижения действия виброускорений на оператора.Заявляемая полезная модель поясняется чертежом - общим видом.Насосная гидростанция состоит из рамы 1, выбор геометрических параметров которой проводился при помощи метода конечных элементов, позволяющий уменьшить массогабаритные характеристики гидростанции и энергетического блока 2 объемной гидромашины многократного действия с нечетным количеством рабочих полостей, что обеспечивает более низкую частоту и амплитуду пульсаций подачи рабочей жидкости в гидроинструмент. Рама и энергетический блок изолируются между собой при помощи специальных демпфирующих устройств 3, позволяющих снизить действие виброускорений на оператора. Работа гидростанции осуществляется при помощи привода 4, выполненного в виде двигателя внутреннего сгорания.С помощью предлагаемой насосной гидростанции можно подключать сразу два механизированных аварийно-спасательных гидравлических инструмента и использовать их как последовательно, так и одновременно при проведении аварийно-спасательных и других неотложных работ.Работа с насосной гидростанцией осуществляется следующим образом гидростанция берется за раму 1 и выносится на место проведения аварийно-спасательных и других неотложных работ. К гидростанции подключается гидроинструмент и запускается привод 4. Регулирование подачи рабочей жидкости в гидроинструмент осуществляется при помощи энергетического блока 2.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
