Карпов Владимир Александрович
Тепловой расходомер
Номер патента: U 9360
Опубликовано: 30.08.2013
Авторы: Карпов Владимир Александрович, Ростокина Ольга Михайловна
МПК: G01F 1/68
Метки: расходомер, тепловой
Текст:
...соединен с шиной нулевого потенциала,другой вход первого и второго коммутаторов соединен соответственно с другим входом первого и второго термостабильных резисторов, выход сумматора соединен со входом блока управления. На фигуре представлена функциональная схема заявляемого технического решения. Тепловой расходомер содержит измерительный участок трубопровода 1, выполненный в виде двух магистралей 2, 3 с установленными на них первым 4 и...
Потенциометрический анализатор жидкости
Номер патента: U 8549
Опубликовано: 30.08.2012
Авторы: Карпов Владимир Александрович, Самсонов Сергей Николаевич
МПК: G01N 27/26
Метки: потенциометрический, жидкости, анализатор
Текст:
...Поставленная задача решается за счет того, что потенциометрический анализатор жидкости дополнительно содержит последовательно связанные масштабный преобразователь, аналого-цифровой преобразова 2 85492012.08.30 тель, микроконтроллер, информационный выход которого связан с устройством отображения информации, и коммутатор, выход которого связан с первым входом масштабного преобразователя, при этом второй вход масштабного преобразователя...
Тепловой расходомер
Номер патента: U 8472
Опубликовано: 30.08.2012
Авторы: Карпов Владимир Александрович, Ростокина Ольга Михайловна
МПК: G01F 1/68
Метки: расходомер, тепловой
Текст:
...содержит измерительный участок трубопровода 1 с установленным на нем термочувствительным элементом 2, первый и второй выводы которого соединены со входами дифференциального усилителя 3, выход которого соединен с инвертирующим входом интегратора 4, выход которого соединен с неинвертирующим входом дифференциального усилителя 3, первый вывод термочувствительного элемента соединен с первым входом блока определения мощности 5 и...
Металлодетектор для кормоуборочной техники
Номер патента: U 7438
Опубликовано: 30.08.2011
Авторы: Ростокина Ольга Михайловна, Карпов Владимир Александрович, Соболев Денис Викторович
МПК: A01D 75/00, G01R 33/02
Метки: металлодетектор, техники, кормоуборочной
Текст:
...элемент ИЛИ, согласно полезной модели, каждая цепочка блока оценки содержит сумматор, к входам которого подключены выходы фильтров предыдущей и следующей за ней цепочек, а выходы сумматоров подключены через пороговые элементы к соответствующим входам логического элемента ИЛИ. Благодаря введению сумматоров на входе порогового элемента формируется разность сигналов с двух соседних гальваночувствительных элементов, в результате чего...
Датчик перемещения для гидравлических систем
Номер патента: U 6504
Опубликовано: 30.08.2010
Авторы: Ковалев Алексей Викторович, Карпов Владимир Александрович, Литвинов Дмитрий Александрович
Метки: перемещения, гидравлических, датчик, систем
Текст:
...перемещения в предпочтительных формах его реализации схема обработки содержит сумматор, входы которого связаны с выходами обоих гальваномагнитных элементов. Заявляемый датчик перемещения для гидравлических систем более подробно будет рассмотрен ниже на одном из возможных, но не ограничивающих примеров его реализации со ссылками на позиции фигур чертежей, на которых схематично представлены фиг. 1 - функциональная схема заявляемого датчика...
Тепловой расходомер
Номер патента: U 5971
Опубликовано: 28.02.2010
Авторы: Мурашко Сергей Александрович, Ростокина Ольга Михайловна, Карпов Владимир Александрович
МПК: G01F 1/68
Метки: расходомер, тепловой
Текст:
...и второго интеграторов соединены с первым выводом первого и второго термостабильных резисторов и со вторым входом первого и второго блоков определения мощности соответственно, вторые выводы первого и второго термостабильных резисторов соединены с шиной нулевого потенциала, а измерительный участок трубопровода выполнен в виде двух магистралей, на одной из которых расположен первый термочувствительный элемент, а на другой - второй...
Металлодетектор для кормоуборочной техники
Номер патента: U 5970
Опубликовано: 28.02.2010
Авторы: Соболев Денис Викторович, Карпов Владимир Александрович, Ростокина Ольга Михайловна
МПК: A01D 75/00, G01R 33/02
Метки: техники, кормоуборочной, металлодетектор
Текст:
...содержащем систему создания постоянного магнитного поля по всей ширине потока технологического продукта, включающую один сплошной или составной постоянный магнит, чувствительные элементы и блок оценки, согласно полезной модели, в качестве чувствительных элементов использованы гальваномагнитные датчики, эквидистантно расположенные на одном из полюсов постоянного магнита по всей ширине потока технологического продукта, блок оценки...
Тепловой расходомер
Номер патента: U 3587
Опубликовано: 30.06.2007
Авторы: Мурашко Сергей Александрович, Ростокина Ольга Михайловна, Карпов Владимир Александрович
МПК: G01F 1/68
Метки: расходомер, тепловой
Текст:
...полуэлемент 16 с контактными выводами а, , причем выход дифференциального усилителя 10 соединен со входом резистивного делителя 13 и через последовательно соединенные первый резистор 7 и первый измерительный термоэлемент 2 - с шиной нулевого потенциала. Выход резистивного делителя 13 через последовательно соединенные повторитель напряжения 11 и второй резистор 8 соединен со входом масштабного усилителя 12 и, через последовательно...
Тепловой преобразователь расхода
Номер патента: U 937
Опубликовано: 30.09.2003
Авторы: Карпов Владимир Александрович, Мурашко Сергей Александрович
МПК: G01F 1/68
Метки: преобразователь, тепловой, расхода
Текст:
...с инвертирующим входом дифференциального усилителя. На чертеже представлена функциональная схема теплового преобразователя расхода,где буквами А и Б обозначены первый и второй контактные выводы термоэлементов, а также первый и второй входы блока определения мощности. Тепловой преобразователь расхода содержит (чертеж) измерительный участок трубопровода 1, выполненный с возможностью включения в магистраль, с расположенными на нем...

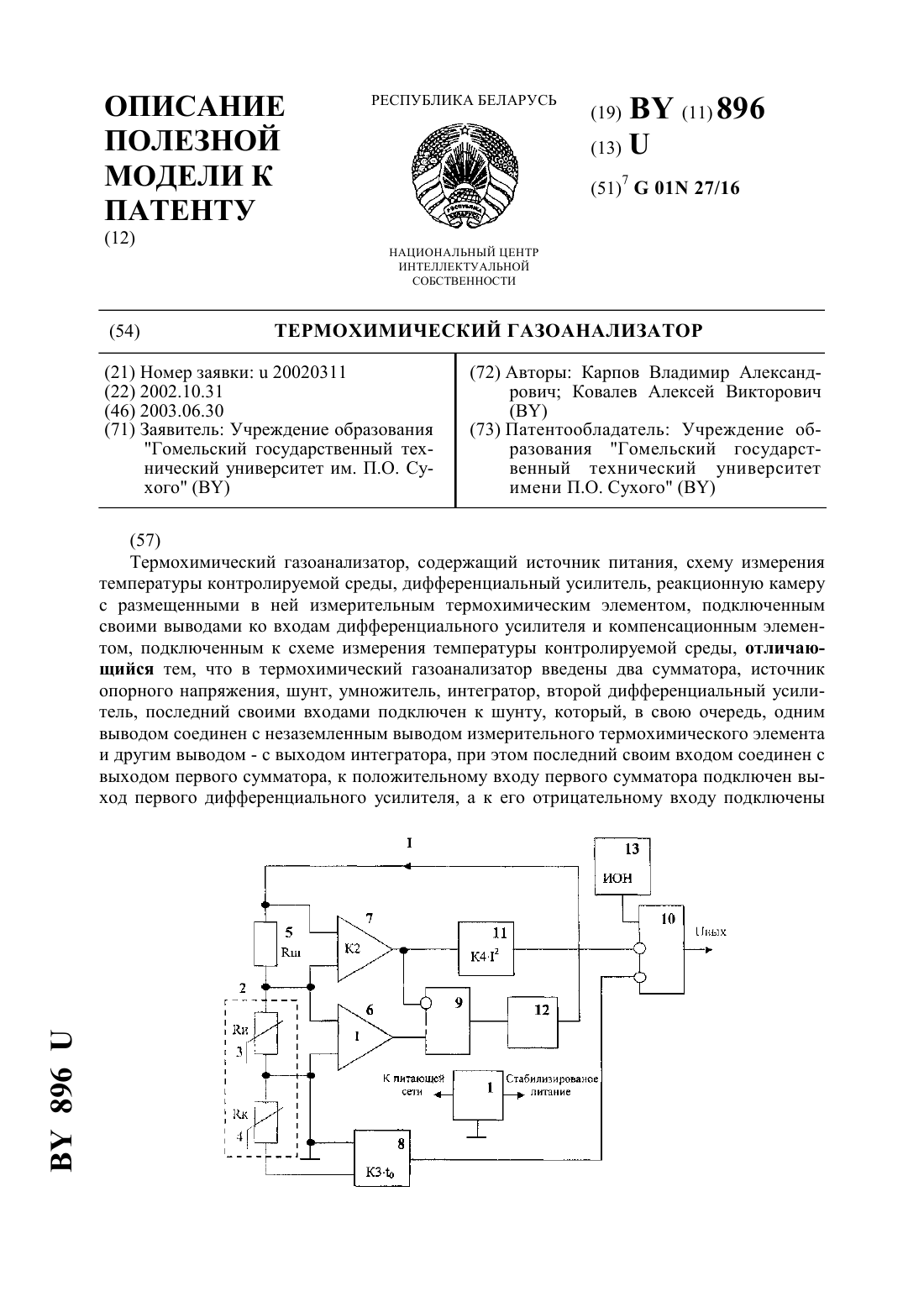

Термохимический газоанализатор
Номер патента: U 896
Опубликовано: 30.06.2003
Авторы: Ковалев Алексей Викторович, Карпов Владимир Александрович
МПК: G01N 27/16
Метки: термохимический, газоанализатор
Текст:
...общую точку, шунт 5, первый дифференциальный усилитель 6, второй дифференциальный усилитель 7, схему измерения температуры 8, первый сумматор 9, второй сумматор 10, умножитель 11, интегратор 12, источник опорного напряжения 13. Общая точка термохимического датчика 2 подключена на землю и к одному из входов схемы измерения температуры 8, к другому входу которой подключен другой вывод компенсационного элемента 4. Незаземленный вывод...

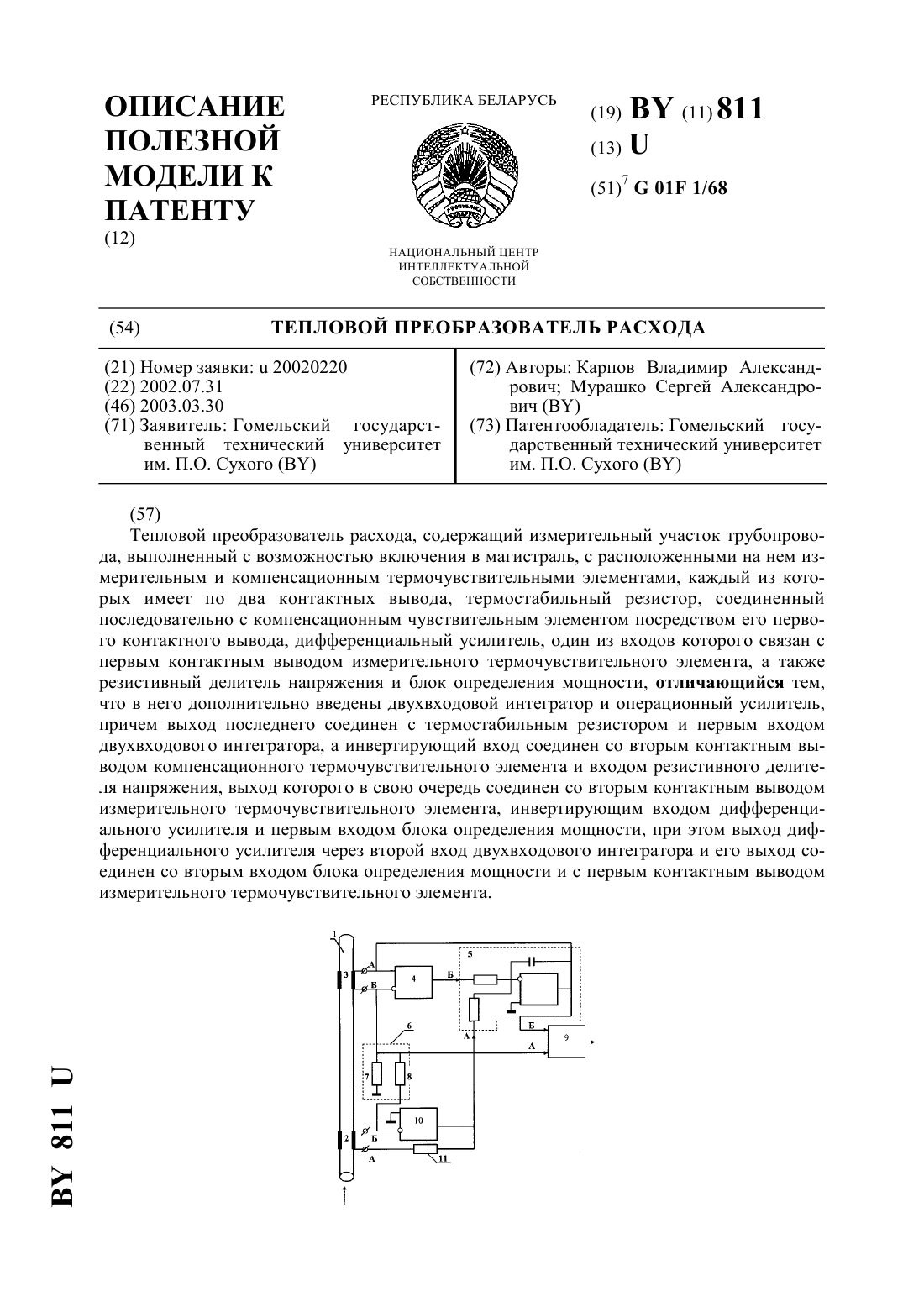

Тепловой преобразователь расхода
Номер патента: U 811
Опубликовано: 30.03.2003
Авторы: Карпов Владимир Александрович, Мурашко Сергей Александрович
МПК: G01F 1/68
Метки: преобразователь, расхода, тепловой
Текст:
...Данные элементы реализованы с использованием проволоки с большим температурным коэффициентом(медь, никель, платина и др.). Дифференциальный усилитель 4 с фиксированным коэффициентом передачи подключен своими входами к контактным выводам измерительного термочувствительного элемента 3 и выходом ко второму входу двухвходного интегратора 5. Резистивный делитель 6, состоит из двух стабильных резисторов 7 и 8. Выход резистивного делителя 6...
Тепловой расходомер
Номер патента: U 743
Опубликовано: 30.12.2002
Авторы: Карпов Владимир Александрович, Мурашко Сергей Александрович
МПК: G01F 1/68
Метки: тепловой, расходомер
Текст:
...термочувствительный элемент, собранные в дополнительную мостовую схему, питающая диагональ которой соединена со вторым входом дополнительного блока определения мощности, а ее изме 2 743 рительная диагональ - с входами дополнительного дифференциального усилителя, а на измерительном участке трубопровода смонтировано теплоизоляционное кольцо, разделяющее первый и второй термочувствительные элементы. На чертеже представлена функциональная...
Тепловой расходомер
Номер патента: U 740
Опубликовано: 30.12.2002
Авторы: Мурашко Сергей Александрович, Карпов Владимир Александрович
МПК: G01F 1/68
Метки: расходомер, тепловой
Текст:
...с входом регистратора 12. Формирователь прямоугольных импульсов 13, питаемый от напряжения сетевой частоты, например от вторичной обмотки силового трансформатора, соединенный с делителем частоты 14, выход которого соединен с управляющим входом фазочувствительного выпрямителя 10 и с входом избирательного усилителя 15, выход которого через преобразователь напряжение -ток 16 соединен с питающей диагональю мостовой измерительной схемы 8....

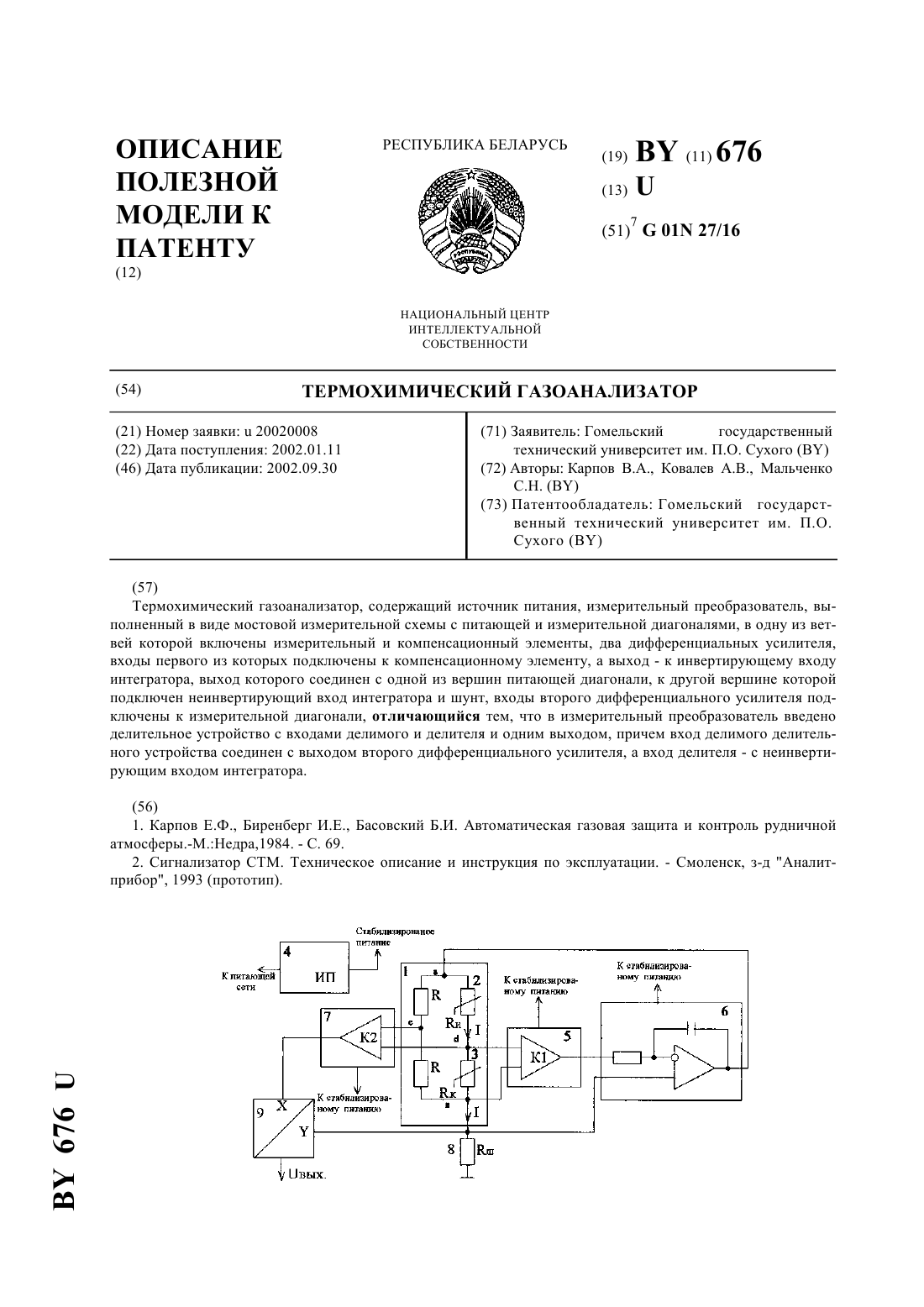

Термохимический газоанализатор
Номер патента: U 676
Опубликовано: 30.09.2002
Авторы: Мальченко Сергей Николаевич, Ковалев Алексей Викторович, Карпов Владимир Александрович
МПК: G01N 27/16
Метки: газоанализатор, термохимический
Текст:
...8, подключенного к второй вершине питающей диагонали мостовой измерительной схемы 1, электрически связана с неинвертирующим входом интегратора 6 и входом делителя делительного устройства 9. (На фигуре питающая и измерительная диагонали мостовой измерительной схемы 1 обозначены соответственно а-в, -.) Заявляемый термохимический газоанализатор работает следующим образом. После включения термохимического газоанализатора в питающую сеть на...
