Устройство для измерения животных

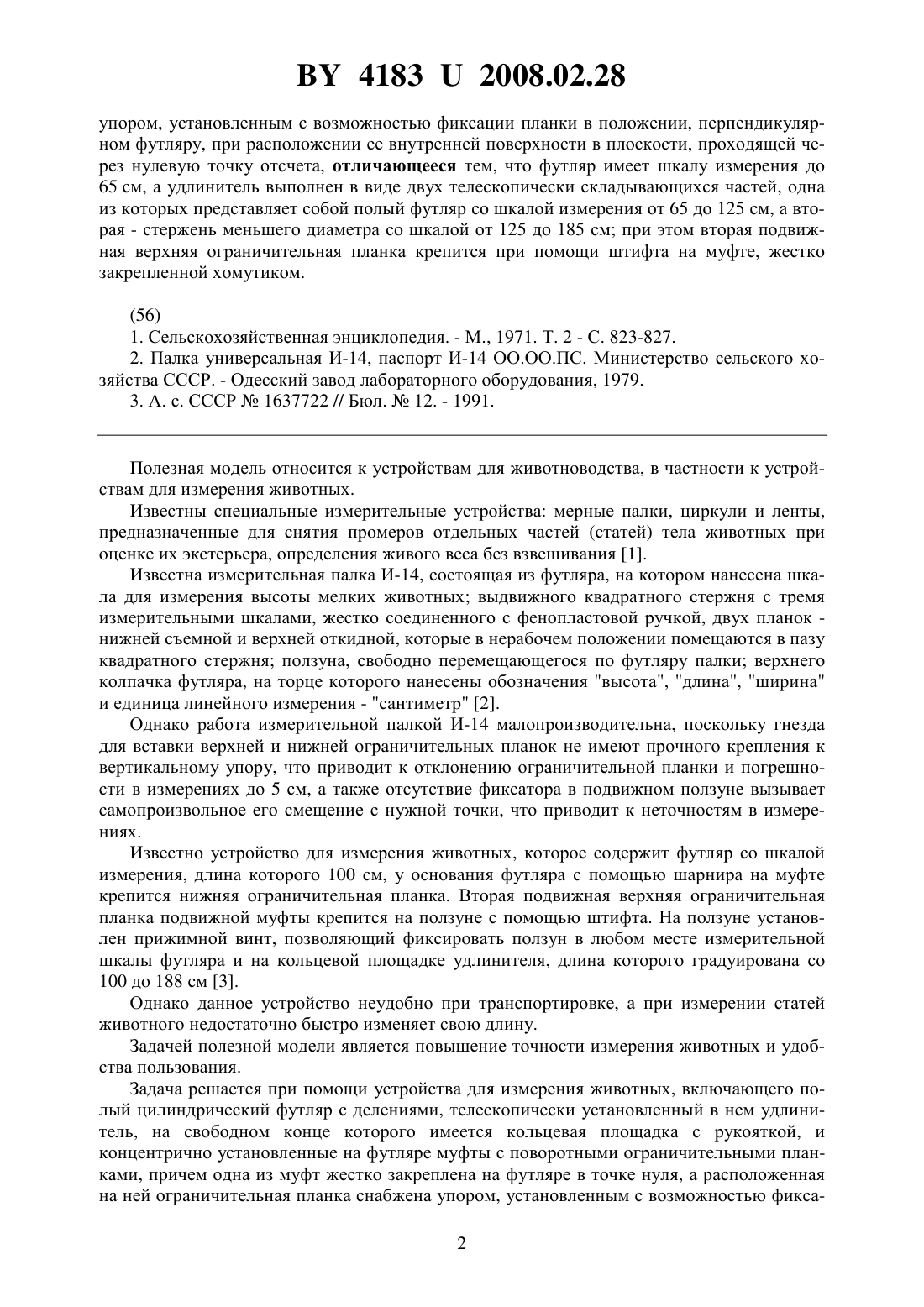

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЖИВОТНЫХ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по животноводству(72) Авторы Герман Юрий Иванович Алешин Александр Антипович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по животноводству(57) Устройство для измерения животных, включающее полый цилиндрический футляр с делениями, телескопически установленный в нем удлинитель, на свободном конце которого имеется кольцевая площадка с рукояткой, и концентрично установленные на футляре муфты с поворотными ограничительными планками, причем одна из муфт жестко закреплена на футляре в точке нуля, а расположенная на ней ограничительная планка снабжена 41832008.02.28 упором, установленным с возможностью фиксации планки в положении, перпендикулярном футляру, при расположении ее внутренней поверхности в плоскости, проходящей через нулевую точку отсчета, отличающееся тем, что футляр имеет шкалу измерения до 65 см, а удлинитель выполнен в виде двух телескопически складывающихся частей, одна из которых представляет собой полый футляр со шкалой измерения от 65 до 125 см, а вторая - стержень меньшего диаметра со шкалой от 125 до 185 см при этом вторая подвижная верхняя ограничительная планка крепится при помощи штифта на муфте, жестко закрепленной хомутиком.(56) 1. Сельскохозяйственная энциклопедия. - М., 1971. Т. 2 - С. 823-827. 2. Палка универсальная И-14, паспорт И-14 ОО.ОО.ПС. Министерство сельского хозяйства СССР. - Одесский завод лабораторного оборудования, 1979. 3. А. с. СССР 1637722 // Бюл.12. - 1991. Полезная модель относится к устройствам для животноводства, в частности к устройствам для измерения животных. Известны специальные измерительные устройства мерные палки, циркули и ленты,предназначенные для снятия промеров отдельных частей (статей) тела животных при оценке их экстерьера, определения живого веса без взвешивания 1. Известна измерительная палка И-14, состоящая из футляра, на котором нанесена шкала для измерения высоты мелких животных выдвижного квадратного стержня с тремя измерительными шкалами, жестко соединенного с фенопластовой ручкой, двух планок нижней съемной и верхней откидной, которые в нерабочем положении помещаются в пазу квадратного стержня ползуна, свободно перемещающегося по футляру палки верхнего колпачка футляра, на торце которого нанесены обозначения высота, длина, ширина и единица линейного измерения - сантиметр 2. Однако работа измерительной палкой И-14 малопроизводительна, поскольку гнезда для вставки верхней и нижней ограничительных планок не имеют прочного крепления к вертикальному упору, что приводит к отклонению ограничительной планки и погрешности в измерениях до 5 см, а также отсутствие фиксатора в подвижном ползуне вызывает самопроизвольное его смещение с нужной точки, что приводит к неточностям в измерениях. Известно устройство для измерения животных, которое содержит футляр со шкалой измерения, длина которого 100 см, у основания футляра с помощью шарнира на муфте крепится нижняя ограничительная планка. Вторая подвижная верхняя ограничительная планка подвижной муфты крепится на ползуне с помощью штифта. На ползуне установлен прижимной винт, позволяющий фиксировать ползун в любом месте измерительной шкалы футляра и на кольцевой площадке удлинителя, длина которого градуирована со 100 до 188 см 3. Однако данное устройство неудобно при транспортировке, а при измерении статей животного недостаточно быстро изменяет свою длину. Задачей полезной модели является повышение точности измерения животных и удобства пользования. Задача решается при помощи устройства для измерения животных, включающего полый цилиндрический футляр с делениями, телескопически установленный в нем удлинитель, на свободном конце которого имеется кольцевая площадка с рукояткой, и концентрично установленные на футляре муфты с поворотными ограничительными планками, причем одна из муфт жестко закреплена на футляре в точке нуля, а расположенная на ней ограничительная планка снабжена упором, установленным с возможностью фикса 2 41832008.02.28 ции планки в положении, перпендикулярном футляру, при расположении ее внутренней поверхности в плоскости, проходящей через нулевую точку отсчета. При этом футляр имеет шкалу измерения до 65 см, и удлинитель выполнен в виде двух телескопически складывающихся частей, одна из которых представляет собой полый футляр со шкалой измерения от 65 до 125 см, а вторая - стержень меньшего диаметра со шкалой от 125 до 185 см. Вторая подвижная верхняя ограничительная планка крепится при помощи штифта на муфте, жестко закрепленной хомутиком. На фиг. 1 представлено устройство для измерения животных. Устройство для измерения животных содержит полый цилиндрический футляр 1 с делениями от 0 до 65 см. Телескопически установленный в нем удлинитель представляет собой две телескопически складывающиеся части 9 и 10. Одна часть удлинителя, проградуированная от 65 до 125 см, - это еще один футляр, в который вставляется стержень 10,проградуированный в свою очередь от 125 до 185 см. У основания футляра 1 с помощью штифта 2 на муфте 3 крепится нижняя ограничительная планка 4. Вторая ограничительная планка 5 крепится на муфте 8 при помощи штифта 7. Сама муфта 8 жестко закреплена на удлинителе хомутиком 6. Устройство работает следующим образом. Для измерения высоты животного верхнюю ограничительную планку 5 ставят под углом 90 к футляру 1 на уровень высоты измеряемого животного. Измеряют мелких животных, высота которых не более 65 см. Считывают показания со шкалы футляра 1 по нижней части ограничительной планки 5. Если высота животного более 65 см, то верхнюю ограничительную планку 5 устанавливают на уровне измеряемой точки и считывают показания со шкалы удлинителя 9 или 10. При этом нижняя измерительная планка 4 плотно примыкает к футляру 1. Для измерения глубины и ширины груди, длины туловища животного, после установки верхней ограничительной планки 5 в рабочее положение (под углом 90 к футляру 1),параллельно планке 5 путем поворота на 90 устанавливают и нижнюю ограничительную планку 4. Измерения проводят в той же последовательности, что и при измерении высоты животного. Таким образом, предлагаемое устройство для измерения животных позволяет производить все промеры животных по единой шкале с нулевым базовым отсчетом. Устройство удобно при проведении измерений животных, компактно при транспортировке. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
