Кистевой эспандер

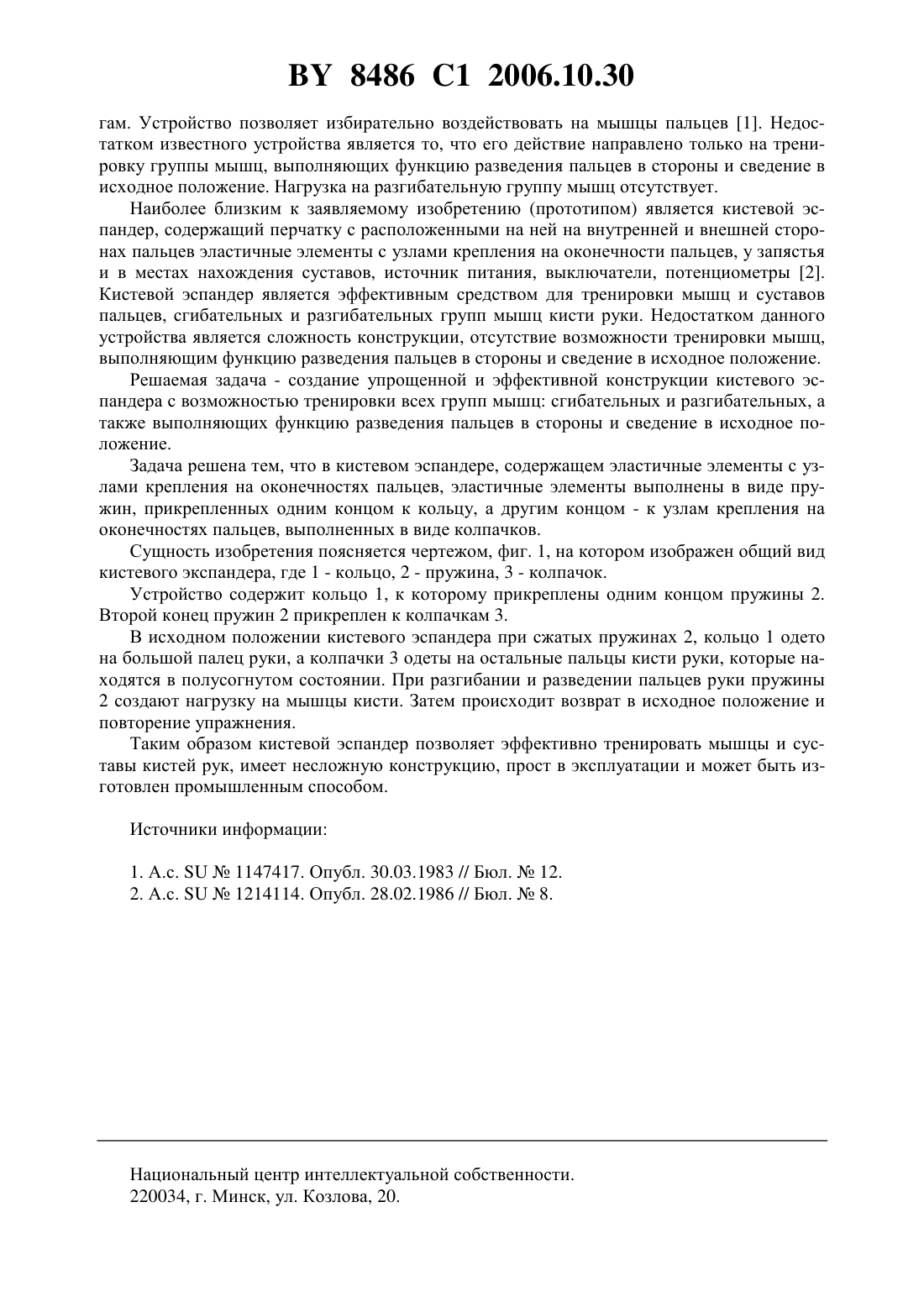

(51)63 23/16 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Кабанов Юрий Михайлович(72) Авторы Кабанов Юрий Михайлович Трущенко Владимир Васильевич Изман Виталий Владимирович Серебряков Андрей Иосифович(73) Патентообладатель Кабанов Юрий Михайлович(57) Кистевой эспандер, содержащий эластичные элементы с узлами крепления на оконечностях пальцев, отличающийся тем, что эластичные элементы выполнены в виде пружин, прикрепленных одним концом к кольцу, а другим концом - к узлам крепления на оконечностях пальцев, выполненных в виде колпачков. Изобретение относится к устройствам для физических упражнений, а именно к тренажерам для кисти руки. Известно устройство для тренировки кисти руки, содержащее пластинчатую опору для ладони, жесткие тяги для фиксации пальцев, средство для создания торможения тя 8486 1 2006.10.30 гам. Устройство позволяет избирательно воздействовать на мышцы пальцев 1. Недостатком известного устройства является то, что его действие направлено только на тренировку группы мышц, выполняющих функцию разведения пальцев в стороны и сведение в исходное положение. Нагрузка на разгибательную группу мышц отсутствует. Наиболее близким к заявляемому изобретению (прототипом) является кистевой эспандер, содержащий перчатку с расположенными на ней на внутренней и внешней сторонах пальцев эластичные элементы с узлами крепления на оконечности пальцев, у запястья и в местах нахождения суставов, источник питания, выключатели, потенциометры 2. Кистевой эспандер является эффективным средством для тренировки мышц и суставов пальцев, сгибательных и разгибательных групп мышц кисти руки. Недостатком данного устройства является сложность конструкции, отсутствие возможности тренировки мышц,выполняющим функцию разведения пальцев в стороны и сведение в исходное положение. Решаемая задача - создание упрощенной и эффективной конструкции кистевого эспандера с возможностью тренировки всех групп мышц сгибательных и разгибательных, а также выполняющих функцию разведения пальцев в стороны и сведение в исходное положение. Задача решена тем, что в кистевом эспандере, содержащем эластичные элементы с узлами крепления на оконечностях пальцев, эластичные элементы выполнены в виде пружин, прикрепленных одним концом к кольцу, а другим концом - к узлам крепления на оконечностях пальцев, выполненных в виде колпачков. Сущность изобретения поясняется чертежом, фиг. 1, на котором изображен общий вид кистевого экспандера, где 1 - кольцо, 2 - пружина, 3 - колпачок. Устройство содержит кольцо 1, к которому прикреплены одним концом пружины 2. Второй конец пружин 2 прикреплен к колпачкам 3. В исходном положении кистевого эспандера при сжатых пружинах 2, кольцо 1 одето на большой палец руки, а колпачки 3 одеты на остальные пальцы кисти руки, которые находятся в полусогнутом состоянии. При разгибании и разведении пальцев руки пружины 2 создают нагрузку на мышцы кисти. Затем происходит возврат в исходное положение и повторение упражнения. Таким образом кистевой эспандер позволяет эффективно тренировать мышцы и суставы кистей рук, имеет несложную конструкцию, прост в эксплуатации и может быть изготовлен промышленным способом. Источники информации 1. А.с.1147417. Опубл. 30.03.1983 // Бюл.12. 2. А.с.1214114. Опубл. 28.02.1986 // Бюл.8. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
