Ножевой вал

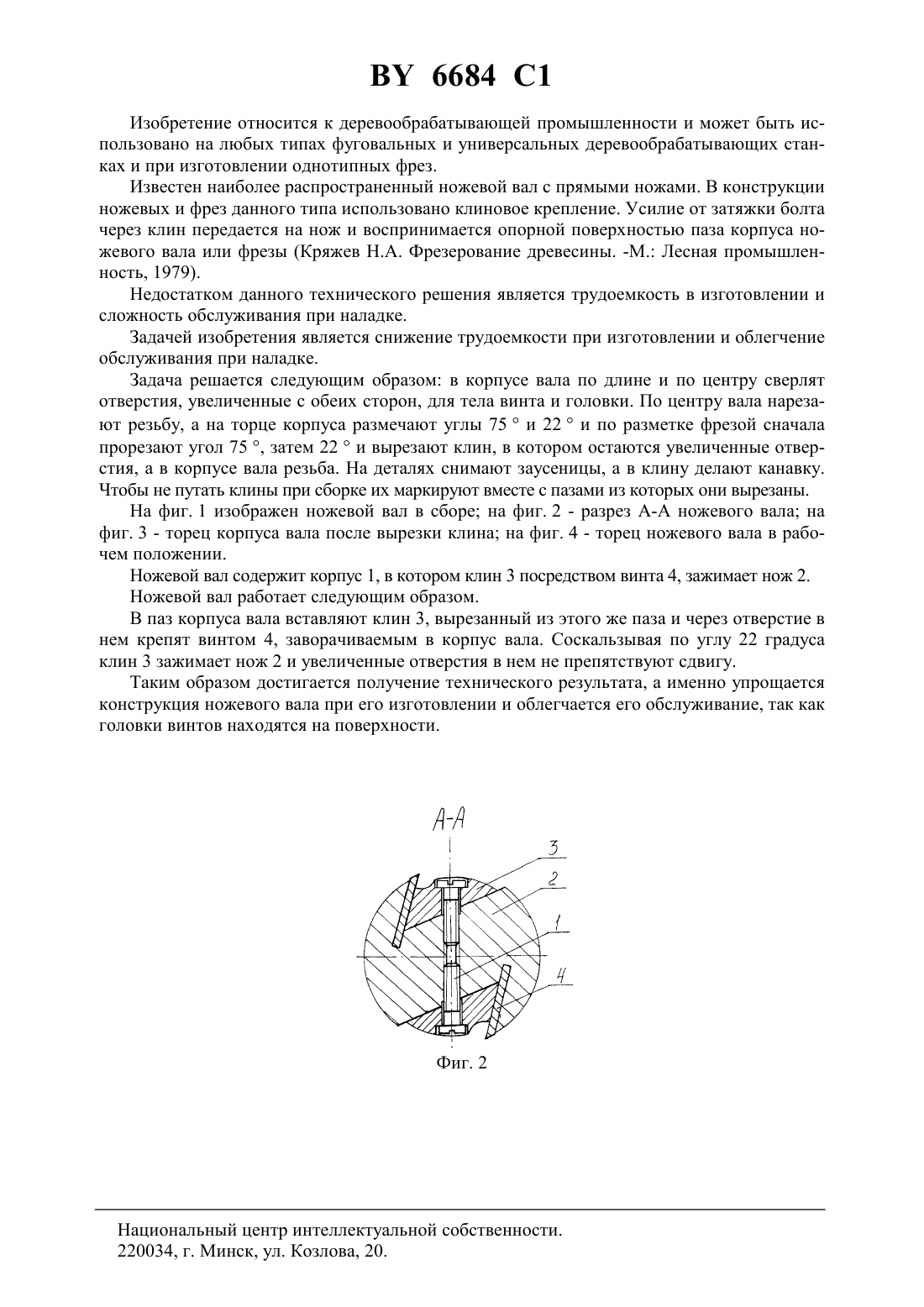

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Клишо Михаил Александрович(72) Автор Клишо Михаил Александрович(73) Патентообладатель Клишо Михаил Александрович(57) Ножевой вал, включающий размещенные в пазах корпуса клинья, зажимающие ножи,отличающийся тем, что клинья вырезаны из корпуса при выполнении в нем клиновых пазов и размещены в пазах таким образом, что одной плоскостью с уклоном 22 клин крепится к корпусу, а другой наклонной плоскостью прижимает нож. 6684 1 Изобретение относится к деревообрабатывающей промышленности и может быть использовано на любых типах фуговальных и универсальных деревообрабатывающих станках и при изготовлении однотипных фрез. Известен наиболее распространенный ножевой вал с прямыми ножами. В конструкции ножевых и фрез данного типа использовано клиновое крепление. Усилие от затяжки болта через клин передается на нож и воспринимается опорной поверхностью паза корпуса ножевого вала или фрезы (Кряжев .А. Фрезерование древесины. -. Лесная промышленность, 1979). Недостатком данного технического решения является трудоемкость в изготовлении и сложность обслуживания при наладке. Задачей изобретения является снижение трудоемкости при изготовлении и облегчение обслуживания при наладке. Задача решается следующим образом в корпусе вала по длине и по центру сверлят отверстия, увеличенные с обеих сторон, для тела винта и головки. По центру вала нарезают резьбу, а на торце корпуса размечают углы 75 и 22 и по разметке фрезой сначала прорезают угол 75 , затем 22 и вырезают клин, в котором остаются увеличенные отверстия, а в корпусе вала резьба. На деталях снимают заусеницы, а в клину делают канавку. Чтобы не путать клины при сборке их маркируют вместе с пазами из которых они вырезаны. На фиг. 1 изображен ножевой вал в сборе на фиг. 2 - разрез - ножевого вала на фиг. 3 - торец корпуса вала после вырезки клина на фиг. 4 - торец ножевого вала в рабочем положении. Ножевой вал содержит корпус 1, в котором клин 3 посредством винта 4, зажимает нож 2. Ножевой вал работает следующим образом. В паз корпуса вала вставляют клин 3, вырезанный из этого же паза и через отверстие в нем крепят винтом 4, заворачиваемым в корпус вала. Соскальзывая по углу 22 градуса клин 3 зажимает нож 2 и увеличенные отверстия в нем не препятствуют сдвигу. Таким образом достигается получение технического результата, а именно упрощается конструкция ножевого вала при его изготовлении и облегчается его обслуживание, так как головки винтов находятся на поверхности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
