Устройство для аэрирования сточных вод

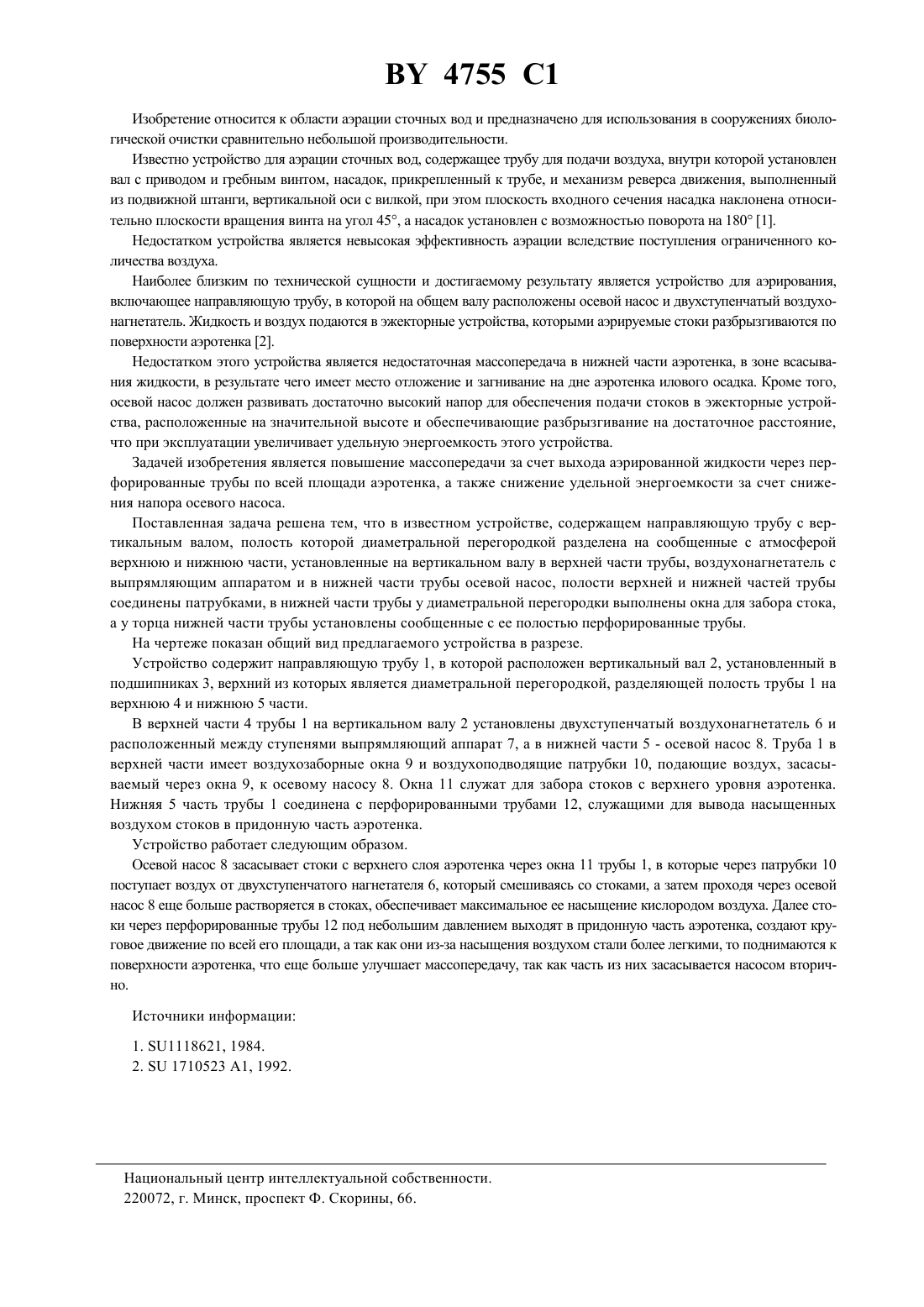

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ АЭРИРОВАНИЯ СТОЧНЫХ ВОД(57) Устройство для аэрирования сточных вод, содержащее направляющую трубу с вертикальным валом, полость которой диаметральной перегородкой разделена на сообщенную с атмосферой верхнюю и нижнюю части, установленные на вертикальном валу в верхней части трубы воздухонагнетатель с выпрямляющим аппаратом и в нижней части трубы осевой насос, отличающееся тем, что полости верхней и нижней частей трубы соединены патрубками, в нижней части трубы у диаметральной перегородки выполнены окна для забора стока, а у торца нижней части трубы установлены сообщенные с ее полостью перфорированные трубы. 4755 1 Изобретение относится к области аэрации сточных вод и предназначено для использования в сооружениях биологической очистки сравнительно небольшой производительности. Известно устройство для аэрации сточных вод, содержащее трубу для подачи воздуха, внутри которой установлен вал с приводом и гребным винтом, насадок, прикрепленный к трубе, и механизм реверса движения, выполненный из подвижной штанги, вертикальной оси с вилкой, при этом плоскость входного сечения насадка наклонена относительно плоскости вращения винта на угол 45, а насадок установлен с возможностью поворота на 180 1. Недостатком устройства является невысокая эффективность аэрации вследствие поступления ограниченного количества воздуха. Наиболее близким по технической сущности и достигаемому результату является устройство для аэрирования,включающее направляющую трубу, в которой на общем валу расположены осевой насос и двухступенчатый воздухонагнетатель. Жидкость и воздух подаются в эжекторные устройства, которыми аэрируемые стоки разбрызгиваются по поверхности аэротенка 2. Недостатком этого устройства является недостаточная массопередача в нижней части аэротенка, в зоне всасывания жидкости, в результате чего имеет место отложение и загнивание на дне аэротенка илового осадка. Кроме того,осевой насос должен развивать достаточно высокий напор для обеспечения подачи стоков в эжекторные устройства, расположенные на значительной высоте и обеспечивающие разбрызгивание на достаточное расстояние,что при эксплуатации увеличивает удельную энергоемкость этого устройства. Задачей изобретения является повышение массопередачи за счет выхода аэрированной жидкости через перфорированные трубы по всей площади аэротенка, а также снижение удельной энергоемкости за счет снижения напора осевого насоса. Поставленная задача решена тем, что в известном устройстве, содержащем направляющую трубу с вертикальным валом, полость которой диаметральной перегородкой разделена на сообщенные с атмосферой верхнюю и нижнюю части, установленные на вертикальном валу в верхней части трубы, воздухонагнетатель с выпрямляющим аппаратом и в нижней части трубы осевой насос, полости верхней и нижней частей трубы соединены патрубками, в нижней части трубы у диаметральной перегородки выполнены окна для забора стока,а у торца нижней части трубы установлены сообщенные с ее полостью перфорированные трубы. На чертеже показан общий вид предлагаемого устройства в разрезе. Устройство содержит направляющую трубу 1, в которой расположен вертикальный вал 2, установленный в подшипниках 3, верхний из которых является диаметральной перегородкой, разделяющей полость трубы 1 на верхнюю 4 и нижнюю 5 части. В верхней части 4 трубы 1 на вертикальном валу 2 установлены двухступенчатый воздухонагнетатель 6 и расположенный между ступенями выпрямляющий аппарат 7, а в нижней части 5 - осевой насос 8. Труба 1 в верхней части имеет воздухозаборные окна 9 и воздухоподводящие патрубки 10, подающие воздух, засасываемый через окна 9, к осевому насосу 8. Окна 11 служат для забора стоков с верхнего уровня аэротенка. Нижняя 5 часть трубы 1 соединена с перфорированными трубами 12, служащими для вывода насыщенных воздухом стоков в придонную часть аэротенка. Устройство работает следующим образом. Осевой насос 8 засасывает стоки с верхнего слоя аэротенка через окна 11 трубы 1, в которые через патрубки 10 поступает воздух от двухступенчатого нагнетателя 6, который смешиваясь со стоками, а затем проходя через осевой насос 8 еще больше растворяется в стоках, обеспечивает максимальное ее насыщение кислородом воздуха. Далее стоки через перфорированные трубы 12 под небольшим давлением выходят в придонную часть аэротенка, создают круговое движение по всей его площади, а так как они из-за насыщения воздухом стали более легкими, то поднимаются к поверхности аэротенка, что еще больше улучшает массопередачу, так как часть из них засасывается насосом вторично. Источники информации 1. 1118621, 1984. 2.1710523 1, 1992. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
