Устройство крепления кривошипа с шатуном

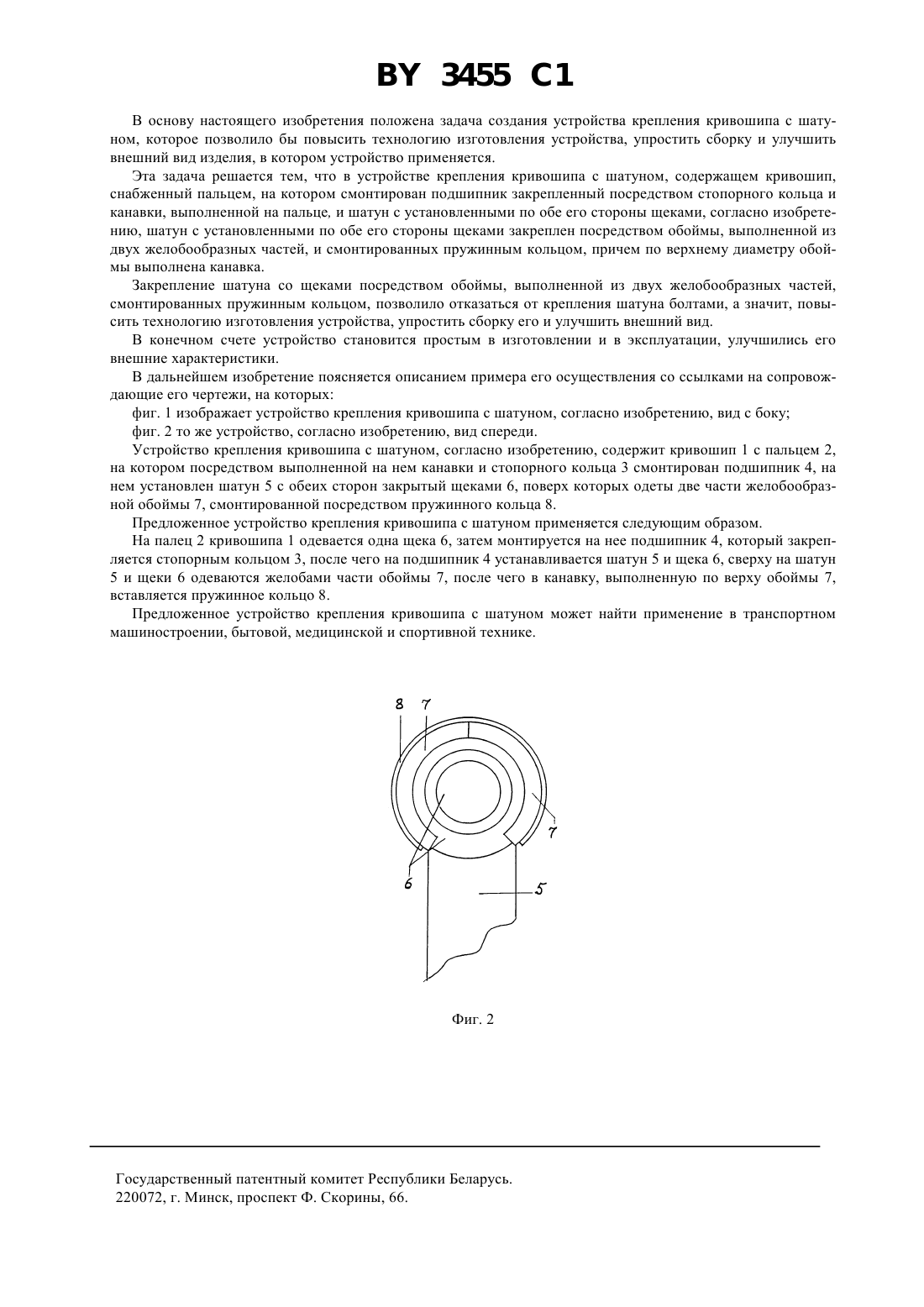

16 2/24 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО КРЕПЛЕНИЯ КРИВОШИПА С ШАТУНОМ(57) 1. Устройство крепления кривошипа с шатуном, содержащее кривошип с пальцем, на котором смонтирован подшипник, закрепленный посредством стопорного кольца и канавки, выполненной на пальце, шатун,установленный на подшипнике и снабженный щеками, расположенными по обе его стороны, и стопором,отличающееся тем, что стопор выполнен в виде двух желобообразных полуколец, охватывающих шатун со щеками и зафиксированных пружинным кольцом. 2. Устройство по п. 1, отличающееся тем, что на пружинной поверхности полуколец выполнена канавка под пружинное кольцо. Изобретение относится к кривошипно-шатунным устройствам. Известно кривошипно-шатунное устройство, содержащее кривошип с пальцем, установленный на нем подшипник, на котором закреплен посредством щек и болтов шатун 1. К недостаткам охарактеризованного выше устройства относится использование болтов в креплении шатуна на подшипнике, что усложняет технологию изготовления и сборки устройства и ухудшает его эстетический вид. 3455 1 В основу настоящего изобретения положена задача создания устройства крепления кривошипа с шатуном, которое позволило бы повысить технологию изготовления устройства, упростить сборку и улучшить внешний вид изделия, в котором устройство применяется. Эта задача решается тем, что в устройстве крепления кривошипа с шатуном, содержащем кривошип,снабженный пальцем, на котором смонтирован подшипник закрепленный посредством стопорного кольца и канавки, выполненной на пальце, и шатун с установленными по обе его стороны щеками, согласно изобретению, шатун с установленными по обе его стороны щеками закреплен посредством обоймы, выполненной из двух желобообразных частей, и смонтированных пружинным кольцом, причем по верхнему диаметру обоймы выполнена канавка. Закрепление шатуна со щеками посредством обоймы, выполненной из двух желобообразных частей,смонтированных пружинным кольцом, позволило отказаться от крепления шатуна болтами, а значит, повысить технологию изготовления устройства, упростить сборку его и улучшить внешний вид. В конечном счете устройство становится простым в изготовлении и в эксплуатации, улучшились его внешние характеристики. В дальнейшем изобретение поясняется описанием примера его осуществления со ссылками на сопровождающие его чертежи, на которых фиг. 1 изображает устройство крепления кривошипа с шатуном, согласно изобретению, вид с боку фиг. 2 то же устройство, согласно изобретению, вид спереди. Устройство крепления кривошипа с шатуном, согласно изобретению, содержит кривошип 1 с пальцем 2,на котором посредством выполненной на нем канавки и стопорного кольца 3 смонтирован подшипник 4, на нем установлен шатун 5 с обеих сторон закрытый щеками 6, поверх которых одеты две части желобообразной обоймы 7, смонтированной посредством пружинного кольца 8. Предложенное устройство крепления кривошипа с шатуном применяется следующим образом. На палец 2 кривошипа 1 одевается одна щека 6, затем монтируется на нее подшипник 4, который закрепляется стопорным кольцом 3, после чего на подшипник 4 устанавливается шатун 5 и щека 6, сверху на шатун 5 и щеки 6 одеваются желобами части обоймы 7, после чего в канавку, выполненную по верху обоймы 7,вставляется пружинное кольцо 8. Предложенное устройство крепления кривошипа с шатуном может найти применение в транспортном машиностроении, бытовой, медицинской и спортивной технике. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 2
