Сальник устьевой скважинный

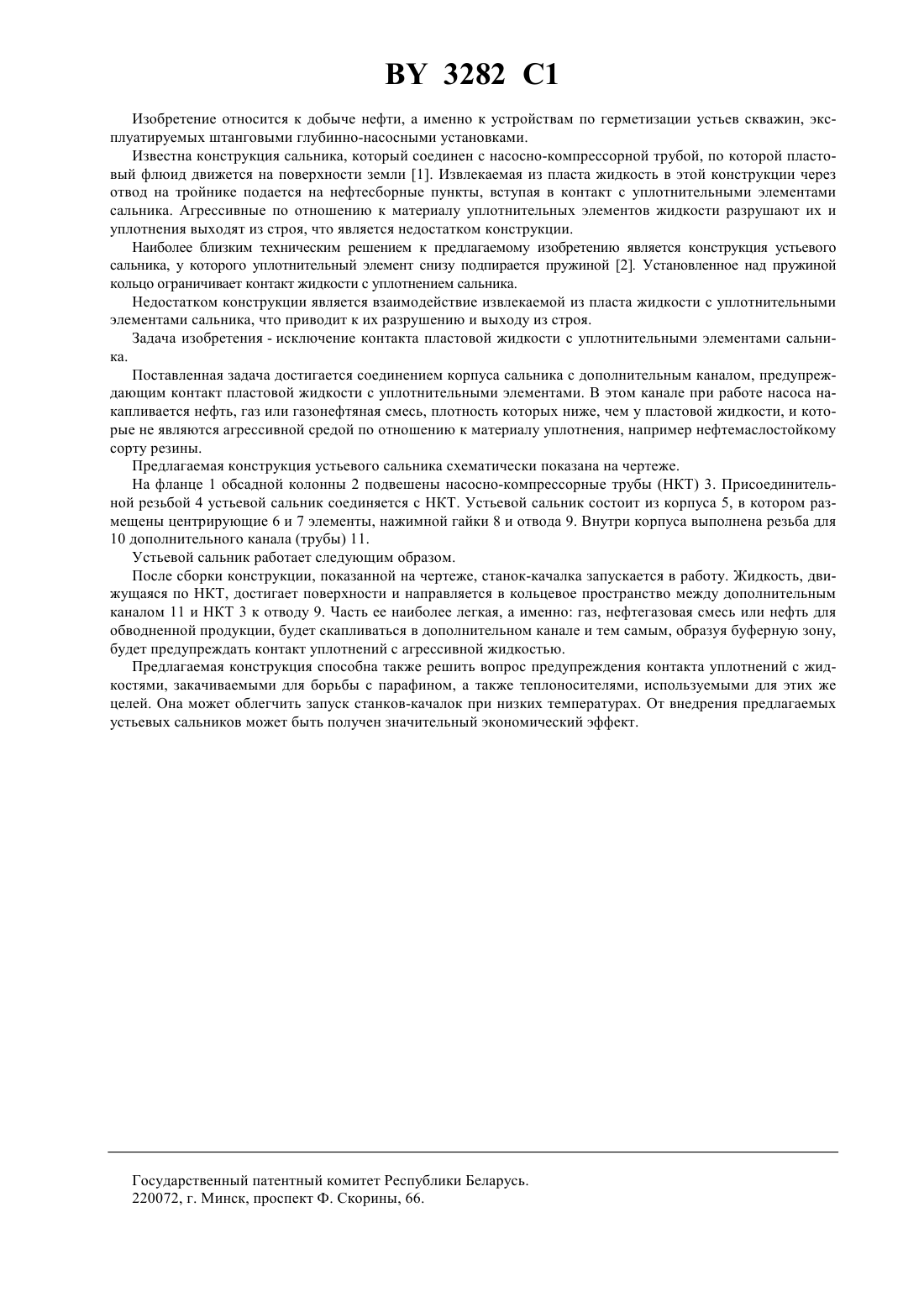

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Государственный научно-исследовательский и проектный институт нефтяной и газовой промышленности БелНИПИнефть(73) Патентообладатель Государственный научноисследовательский и проектный институт нефтяной и газовой промышленности БелНИПИнефть(57) Сальник устьевой скважинный, включающий корпус, внутри которого установлены уплотнительные элементы, отличающийся тем, что корпус снабжен дополнительным каналом для исключения контакта агрессивной жидкости с уплотнительными элементами, который образован трубой, соединенной с корпусом посредством резьбы.(56) 1. Муравьев В.М. Справочник мастера по добыче нефти. - М. Недра, 1975. - С. 120-121. 2. Амиров А.Д. и др. Капитальный ремонт нефтяных и газовых скважин. - М. Недра, 1975. - С. 75. 3282 1 Изобретение относится к добыче нефти, а именно к устройствам по герметизации устьев скважин, эксплуатируемых штанговыми глубинно-насосными установками. Известна конструкция сальника, который соединен с насосно-компрессорной трубой, по которой пластовый флюид движется на поверхности земли 1. Извлекаемая из пласта жидкость в этой конструкции через отвод на тройнике подается на нефтесборные пункты, вступая в контакт с уплотнительными элементами сальника. Агрессивные по отношению к материалу уплотнительных элементов жидкости разрушают их и уплотнения выходят из строя, что является недостатком конструкции. Наиболее близким техническим решением к предлагаемому изобретению является конструкция устьевого сальника, у которого уплотнительный элемент снизу подпирается пружиной 2. Установленное над пружиной кольцо ограничивает контакт жидкости с уплотнением сальника. Недостатком конструкции является взаимодействие извлекаемой из пласта жидкости с уплотнительными элементами сальника, что приводит к их разрушению и выходу из строя. Задача изобретения - исключение контакта пластовой жидкости с уплотнительными элементами сальника. Поставленная задача достигается соединением корпуса сальника с дополнительным каналом, предупреждающим контакт пластовой жидкости с уплотнительными элементами. В этом канале при работе насоса накапливается нефть, газ или газонефтяная смесь, плотность которых ниже, чем у пластовой жидкости, и которые не являются агрессивной средой по отношению к материалу уплотнения, например нефтемаслостойкому сорту резины. Предлагаемая конструкция устьевого сальника схематически показана на чертеже. На фланце 1 обсадной колонны 2 подвешены насосно-компрессорные трубы (НКТ) 3. Присоединительной резьбой 4 устьевой сальник соединяется с НКТ. Устьевой сальник состоит из корпуса 5, в котором размещены центрирующие 6 и 7 элементы, нажимной гайки 8 и отвода 9. Внутри корпуса выполнена резьба для 10 дополнительного канала (трубы) 11. Устьевой сальник работает следующим образом. После сборки конструкции, показанной на чертеже, станок-качалка запускается в работу. Жидкость, движущаяся по НКТ, достигает поверхности и направляется в кольцевое пространство между дополнительным каналом 11 и НКТ 3 к отводу 9. Часть ее наиболее легкая, а именно газ, нефтегазовая смесь или нефть для обводненной продукции, будет скапливаться в дополнительном канале и тем самым, образуя буферную зону,будет предупреждать контакт уплотнений с агрессивной жидкостью. Предлагаемая конструкция способна также решить вопрос предупреждения контакта уплотнений с жидкостями, закачиваемыми для борьбы с парафином, а также теплоносителями, используемыми для этих же целей. Она может облегчить запуск станков-качалок при низких температурах. От внедрения предлагаемых устьевых сальников может быть получен значительный экономический эффект. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
