Сальник устьевой скважинный

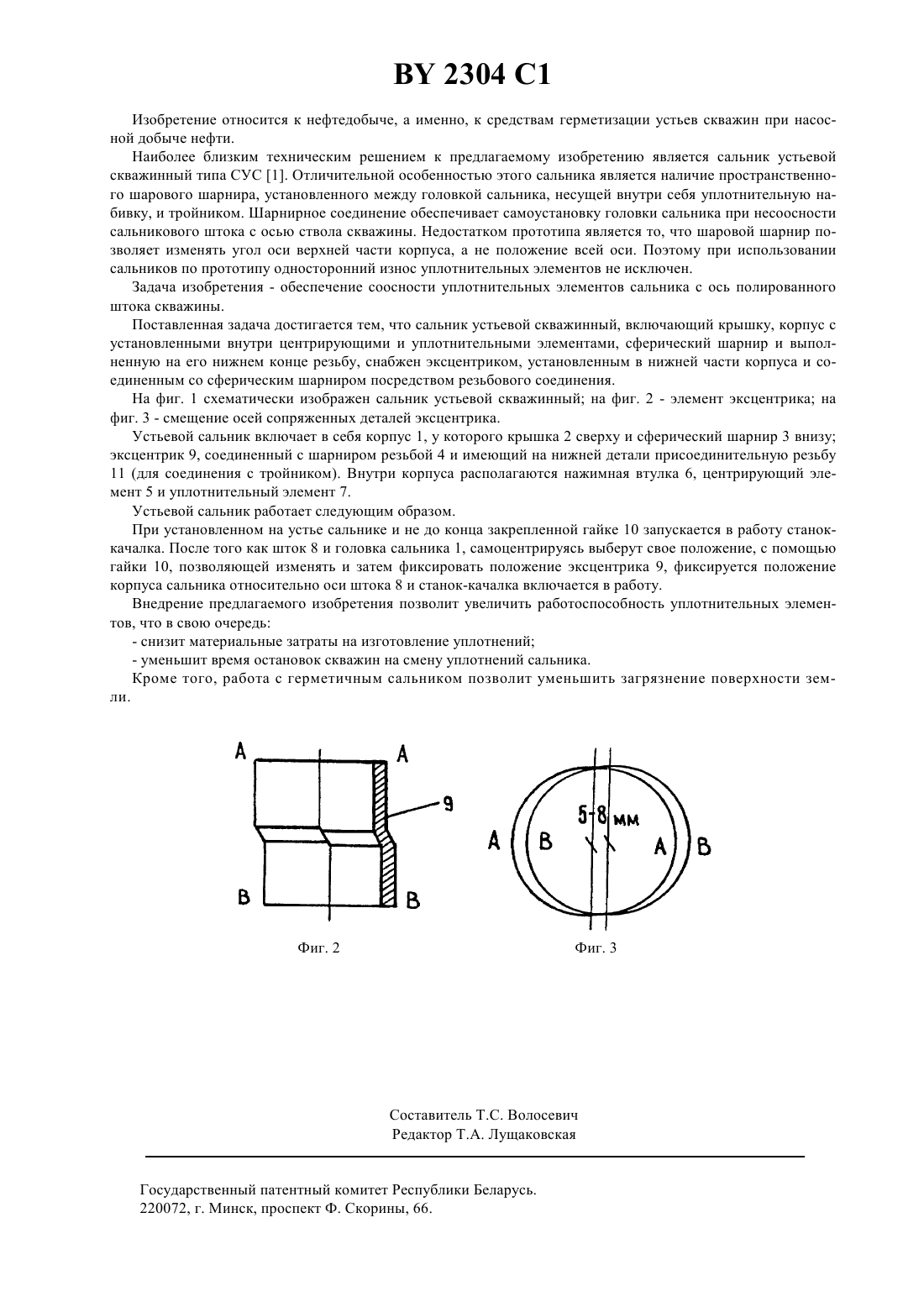

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Государственный научно(22) 12.06.1995 исследовательский и проектный институт неф(46) 30.09.1998 тяной и газовой промышленности БелНИПИ(71) Заявитель Государственный научно-иссленефтьдовательский и проектный институт нефтяной и газовой промышленности БелНИПИнефть(57) Сальник устьевой скважинный, содержащий крышку, корпус с выполненной на его нижнем конце резьбой, центрирующие и уплотнительные элементы, сферический шарнир, отличающийся тем, что он снабжен эксцентриком, установленным в нижней части корпуса и соединенным со сферическим шарниром посредством резьбового соединения.(56) Справочник по нефтепромысловому оборудованию / Под ред. Е.И. Бухаленко.-М. Недра, 1983.-С. 47-48. 2304 1 Изобретение относится к нефтедобыче, а именно, к средствам герметизации устьев скважин при насосной добыче нефти. Наиболее близким техническим решением к предлагаемому изобретению является сальник устьевой скважинный типа СУС 1. Отличительной особенностью этого сальника является наличие пространственного шарового шарнира, установленного между головкой сальника, несущей внутри себя уплотнительную набивку, и тройником. Шарнирное соединение обеспечивает самоустановку головки сальника при несоосности сальникового штока с осью ствола скважины. Недостатком прототипа является то, что шаровой шарнир позволяет изменять угол оси верхней части корпуса, а не положение всей оси. Поэтому при использовании сальников по прототипу односторонний износ уплотнительных элементов не исключен. Задача изобретения - обеспечение соосности уплотнительных элементов сальника с ось полированного штока скважины. Поставленная задача достигается тем, что сальник устьевой скважинный, включающий крышку, корпус с установленными внутри центрирующими и уплотнительными элементами, сферический шарнир и выполненную на его нижнем конце резьбу, снабжен эксцентриком, установленным в нижней части корпуса и соединенным со сферическим шарниром посредством резьбового соединения. На фиг. 1 схематически изображен сальник устьевой скважинный на фиг. 2 - элемент эксцентрика на фиг. 3 - смещение осей сопряженных деталей эксцентрика. Устьевой сальник включает в себя корпус 1, у которого крышка 2 сверху и сферический шарнир 3 внизу эксцентрик 9, соединенный с шарниром резьбой 4 и имеющий на нижней детали присоединительную резьбу 11 (для соединения с тройником). Внутри корпуса располагаются нажимная втулка 6, центрирующий элемент 5 и уплотнительный элемент 7. Устьевой сальник работает следующим образом. При установленном на устье сальнике и не до конца закрепленной гайке 10 запускается в работу станоккачалка. После того как шток 8 и головка сальника 1, самоцентрируясь выберут свое положение, с помощью гайки 10, позволяющей изменять и затем фиксировать положение эксцентрика 9, фиксируется положение корпуса сальника относительно оси штока 8 и станок-качалка включается в работу. Внедрение предлагаемого изобретения позволит увеличить работоспособность уплотнительных элементов, что в свою очередь- снизит материальные затраты на изготовление уплотнений- уменьшит время остановок скважин на смену уплотнений сальника. Кроме того, работа с герметичным сальником позволит уменьшить загрязнение поверхности земли. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
