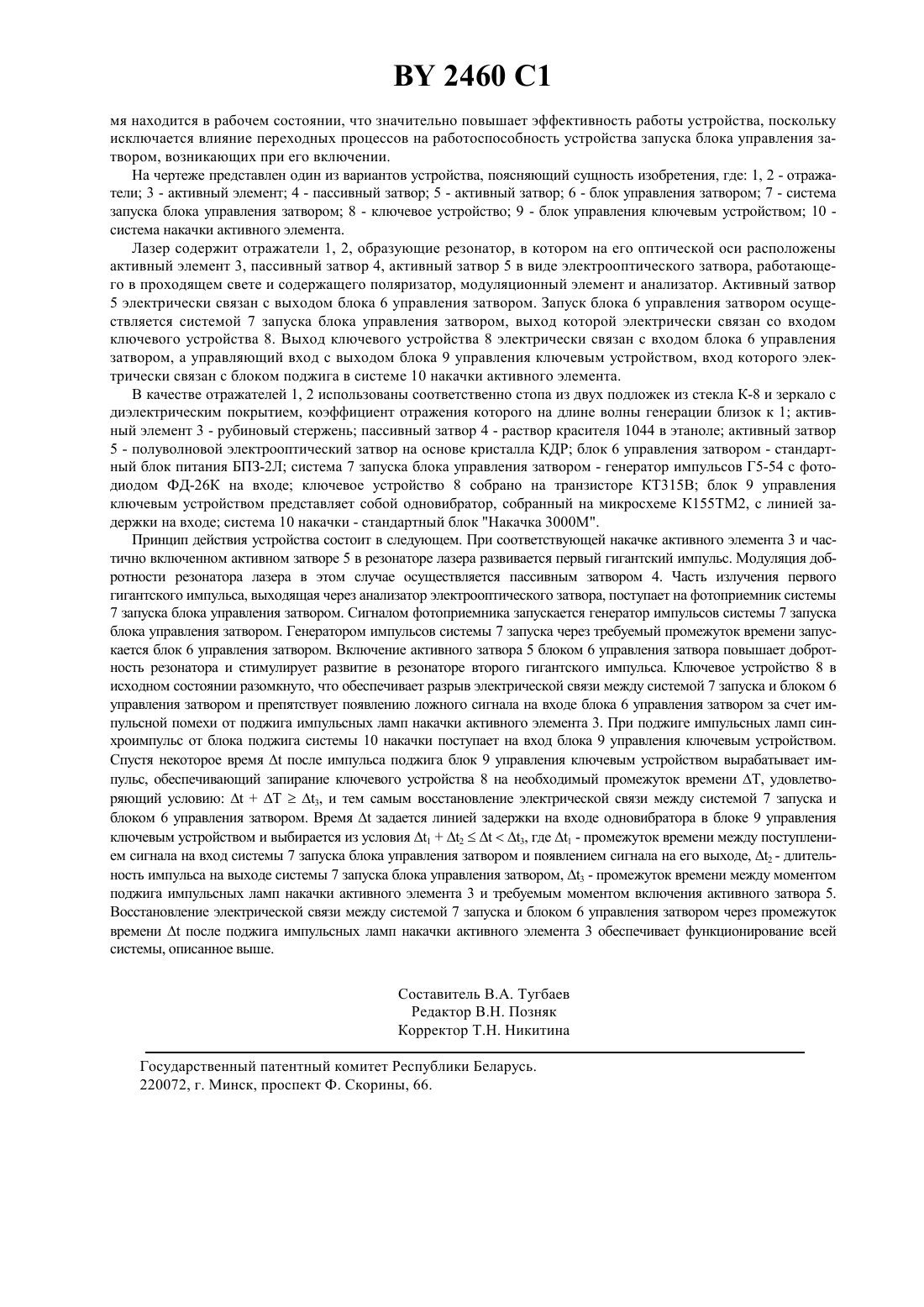

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Институт электроники Национальной академии наук Беларуси(73) Патентообладатель Институт электроники Национальной академии наук Беларуси(57) Лазер, содержащий, по меньшей мере, один активный элемент с системой накачки, активный затвор с блоком управления и системой запуска блока управления и отражатели, образующие, по меньшей мере, один резонатор, отличающийся тем, что в цепи запуска блока управления затвором установлено ключевое устройство с блоком управления, причем вход ключевого устройства электрически связан с выходом системы запуска блока управления затвором, а выход - с запускающим входом блока управления затвором, при этом выход блока управления ключевым устройством электрически связан с управляющим входом ключевого устройства, а вход - с блоком поджига в системе накачки активного элемента.(56) 1.Ковалев А.А., Кабаев Н.И., Тюшкевич Б.Н., Юревич В.И. Сужение спектра излучения в ОКГ с электрооптическим затвором. // ЖПС. - 1979.-Т. 30.-В. 4.-С. 639-646 Изобретение относится к области квантовой электроники и может быть использовано для создания мощных импульсных источников когерентного узкополосного оптического излучения. Известен лазер 1, содержащий активный элемент с системой накачки, активный затвор с блоком управления и системой запуска блока управления и отражатели, образующие резонатор. Устройство не обеспечивает стабильное формирование гигантских импульсов во времени, поскольку не может устранить действие импульсной помехи поджига в системе накачки активного элемента на фотоэлектрическое устройство запуска блока управления активным затвором. Технической задачей, которую решает предлагаемое изобретение, является повышение стабильности формирования гигантских импульсов во времени при переходе к низковольтным радиоэлементам в системе управления лазером. Поставленная задача достигается тем, что в лазере, содержащем, по меньшей мере, один активный элемент с системой накачки, активный затвор с блоком управления и системой запуска блока управления и отражатели, образующие, по меньшей мере, один резонатор, в цепи запуска блока управления затвором установлено ключевое устройство с блоком управления, причем вход ключевого устройства электрически связан с выходом системы запуска блока управления затвором, а выход - с запускающим входом блока управления затвором, при этом выход блока управления ключевым устройством электрически связан с управляющим входом ключевого устройства, а вход - с блоком поджига в системе накачки активного элемента. Указанное выше размещение ключевого устройства, с блоком управления и предлагаемые электрические связи между отдельными элементами обеспечивают разрыв электрической связи между системой запуска блока управления затвором и блоком управления затвором в момент появления ложного сигнала на выходе системы запуска блока управления затвором, вызванного импульсной помехой поджига в системе накачки активного элемента, и тем самым исключается ложный запуск блока управления затвором и обеспечивается стабильность формирования гигантских импульсов во времени при переходе к низковольтным радиоэлементам в системе управления лазером. При этом система запуска блока управления не обесточивается и все вре 2460 1 мя находится в рабочем состоянии, что значительно повышает эффективность работы устройства, поскольку исключается влияние переходных процессов на работоспособность устройства запуска блока управления затвором, возникающих при его включении.чертеже представлен один из вариантов устройства, поясняющий сущность изобретения, где 1, 2 - отражатели 3 - активный элемент 4 - пассивный затвор 5 - активный затвор 6 - блок управления затвором 7 - система запуска блока управления затвором 8 - ключевое устройство 9 - блок управления ключевым устройством 10 система накачки активного элемента. Лазер содержит отражатели 1, 2, образующие резонатор, в котором на его оптической оси расположены активный элемент 3, пассивный затвор 4, активный затвор 5 в виде электрооптического затвора, работающего в проходящем свете и содержащего поляризатор, модуляционный элемент и анализатор. Активный затвор 5 электрически связан с выходом блока 6 управления затвором. Запуск блока 6 управления затвором осуществляется системой 7 запуска блока управления затвором, выход которой электрически связан со входом ключевого устройства 8. Выход ключевого устройства 8 электрически связан с входом блока 6 управления затвором, а управляющий вход с выходом блока 9 управления ключевым устройством, вход которого электрически связан с блоком поджига в системе 10 накачки активного элемента. В качестве отражателей 1, 2 использованы соответственно стопа из двух подложек из стекла К-8 и зеркало с диэлектрическим покрытием, коэффициент отражения которого на длине волны генерации близок к 1 активный элемент 3 - рубиновый стержень пассивный затвор 4 - раствор красителя 1044 в этаноле активный затвор 5 - полуволновой электрооптический затвор на основе кристалла КДР блок 6 управления затвором - стандартный блок питания БПЗ-2 Л система 7 запуска блока управления затвором - генератор импульсов Г 5-54 с фотодиодом ФД-26 К на входе ключевое устройство 8 собрано на транзисторе КТ 315 В блок 9 управления ключевым устройством представляет собой одновибратор, собранный на микросхеме К 155 ТМ 2, с линией задержки на входе система 10 накачки - стандартный блок Накачка 3000 М. Принцип действия устройства состоит в следующем. При соответствующей накачке активного элемента 3 и частично включенном активном затворе 5 в резонаторе лазера развивается первый гигантский импульс. Модуляция добротности резонатора лазера в этом случае осуществляется пассивным затвором 4. Часть излучения первого гигантского импульса, выходящая через анализатор электрооптического затвора, поступает на фотоприемник системы 7 запуска блока управления затвором. Сигналом фотоприемника запускается генератор импульсов системы 7 запуска блока управления затвором. Генератором импульсов системы 7 запуска через требуемый промежуток времени запускается блок 6 управления затвором. Включение активного затвора 5 блоком 6 управления затвора повышает добротность резонатора и стимулирует развитие в резонаторе второго гигантского импульса. Ключевое устройство 8 в исходном состоянии разомкнуто, что обеспечивает разрыв электрической связи между системой 7 запуска и блоком 6 управления затвором и препятствует появлению ложного сигнала на входе блока 6 управления затвором за счет импульсной помехи от поджига импульсных ламп накачки активного элемента 3. При поджиге импульсных ламп синхроимпульс от блока поджига системы 10 накачки поступает на вход блока 9 управления ключевым устройством. Спустя некоторое времяпосле импульса поджига блок 9 управления ключевым устройством вырабатывает импульс, обеспечивающий запирание ключевого устройства 8 на необходимый промежуток времени Т, удовлетворяющий условиюТ 3, и тем самым восстановление электрической связи между системой 7 запуска и блоком 6 управления затвором. Времязадается линией задержки на входе одновибратора в блоке 9 управления ключевым устройством и выбирается из условия 123, где 1 - промежуток времени между поступлением сигнала на вход системы 7 запуска блока управления затвором и появлением сигнала на его выходе, 2 - длительность импульса на выходе системы 7 запуска блока управления затвором, 3 - промежуток времени между моментом поджига импульсных ламп накачки активного элемента 3 и требуемым моментом включения активного затвора 5. Восстановление электрической связи между системой 7 запуска и блоком 6 управления затвором через промежуток временипосле поджига импульсных ламп накачки активного элемента 3 обеспечивает функционирование всей системы, описанное выше. оставитель В.А. Тугбаев Редактор В.Н. Позняк Корректор Т.Н. Никитина Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
