Преобразователь перемещения в код
Номер патента: 921
Опубликовано: 15.12.1995
Авторы: Подберезский Григорий Николаевич, Хациревич Владимир Григорьевич, Ярмош Николай Адамович, Леонович Эдуард Николаевич, Вопнярский Владимир Иосифович, Кулешов Аркадий Яковлевич
Текст

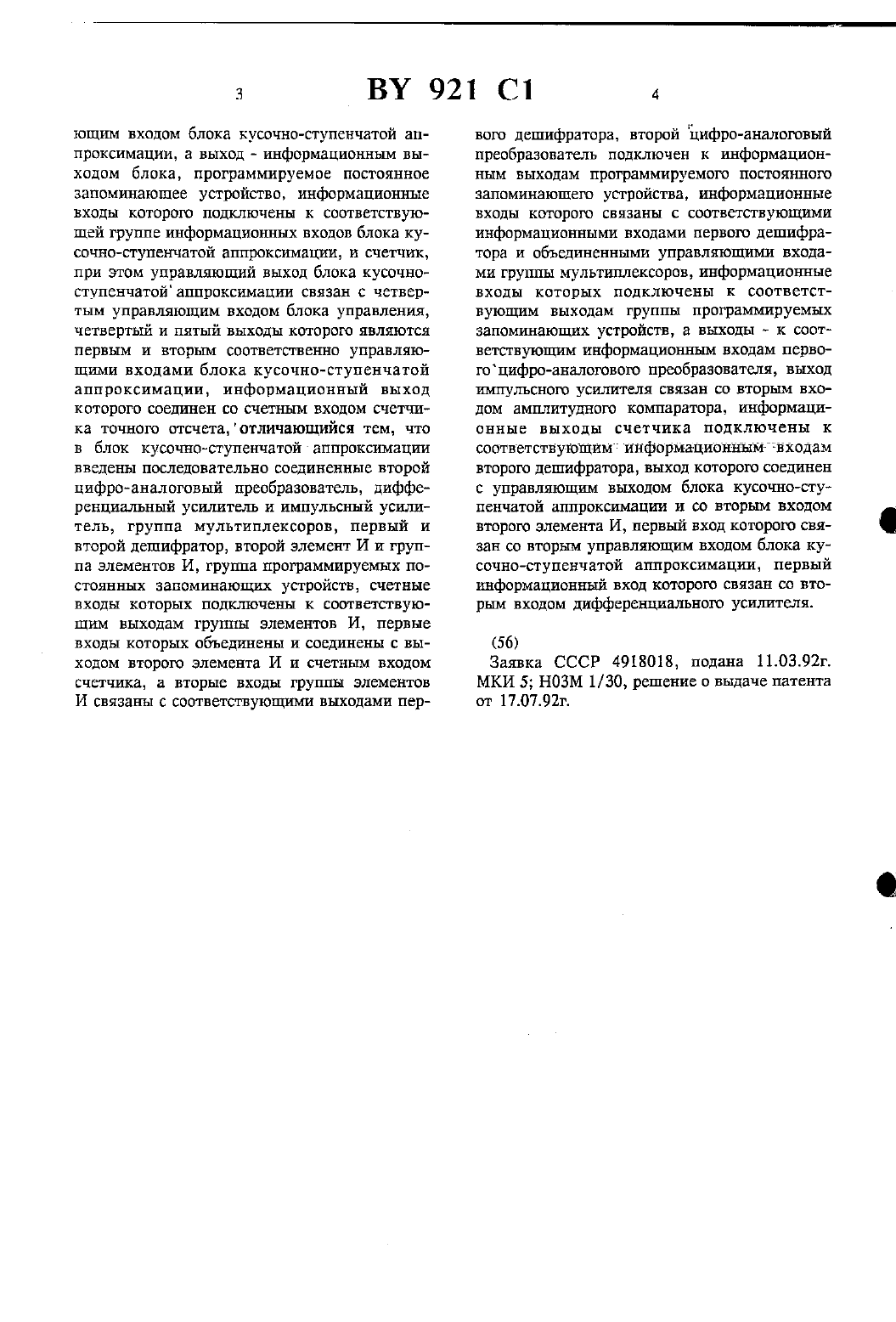

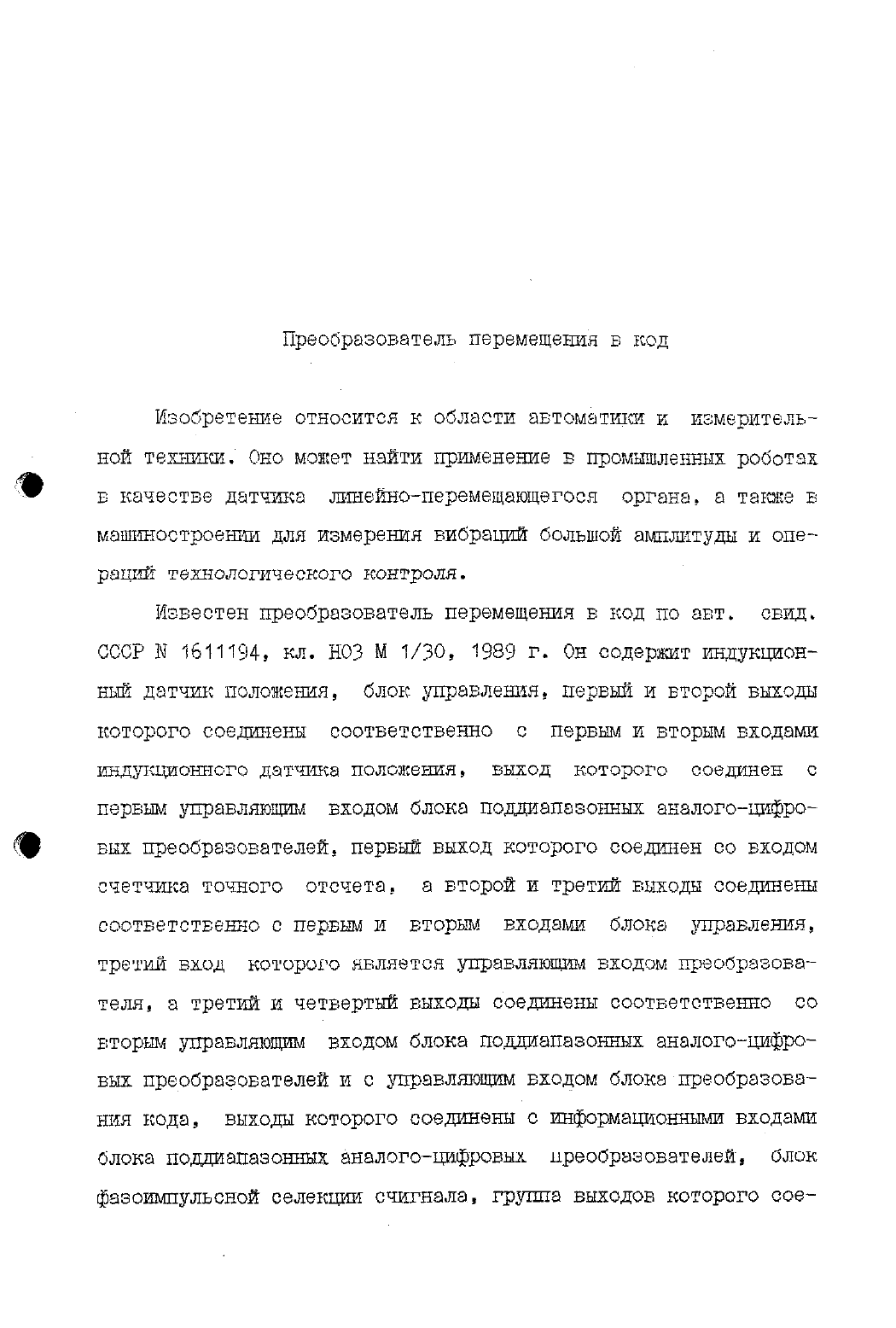

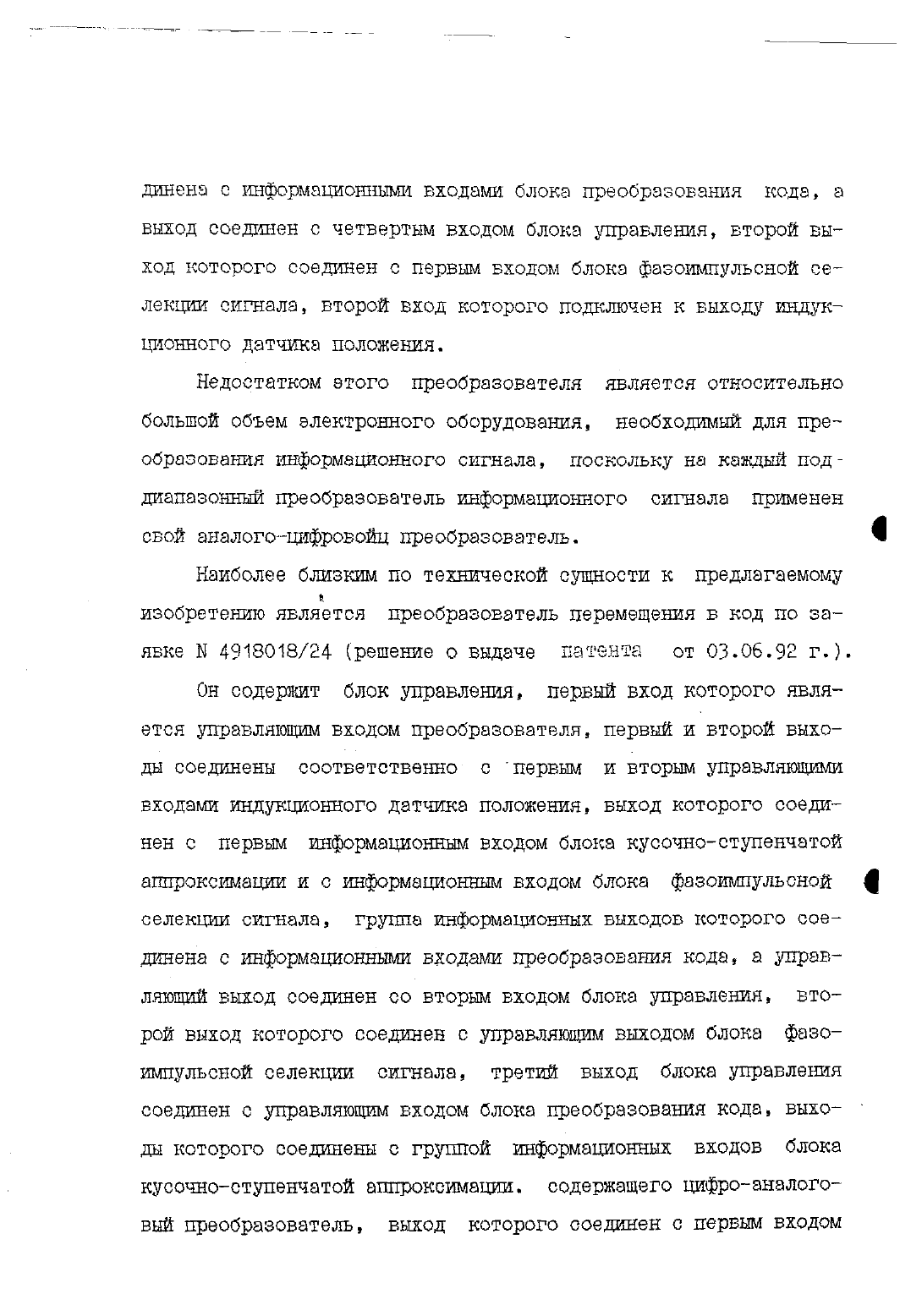

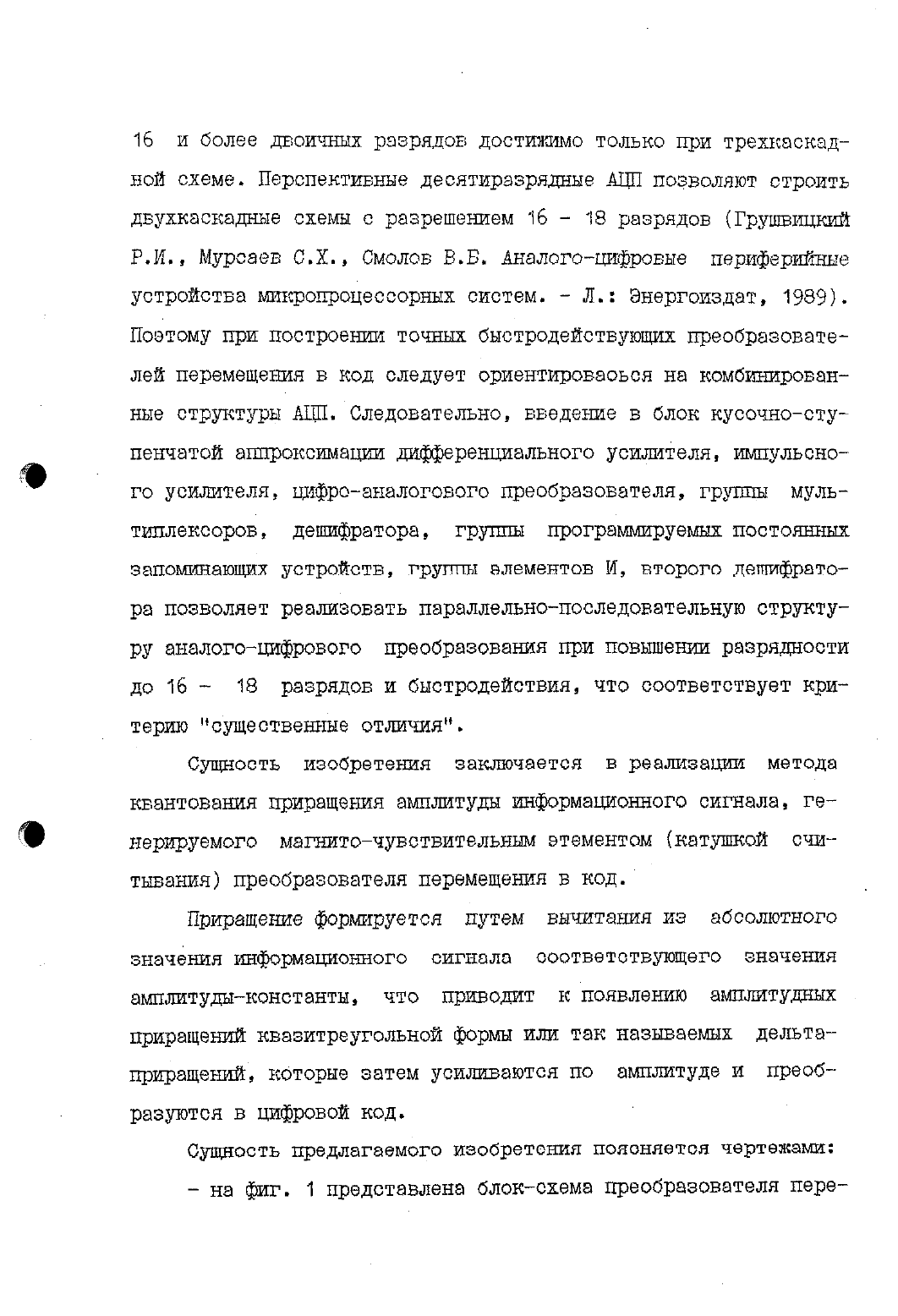

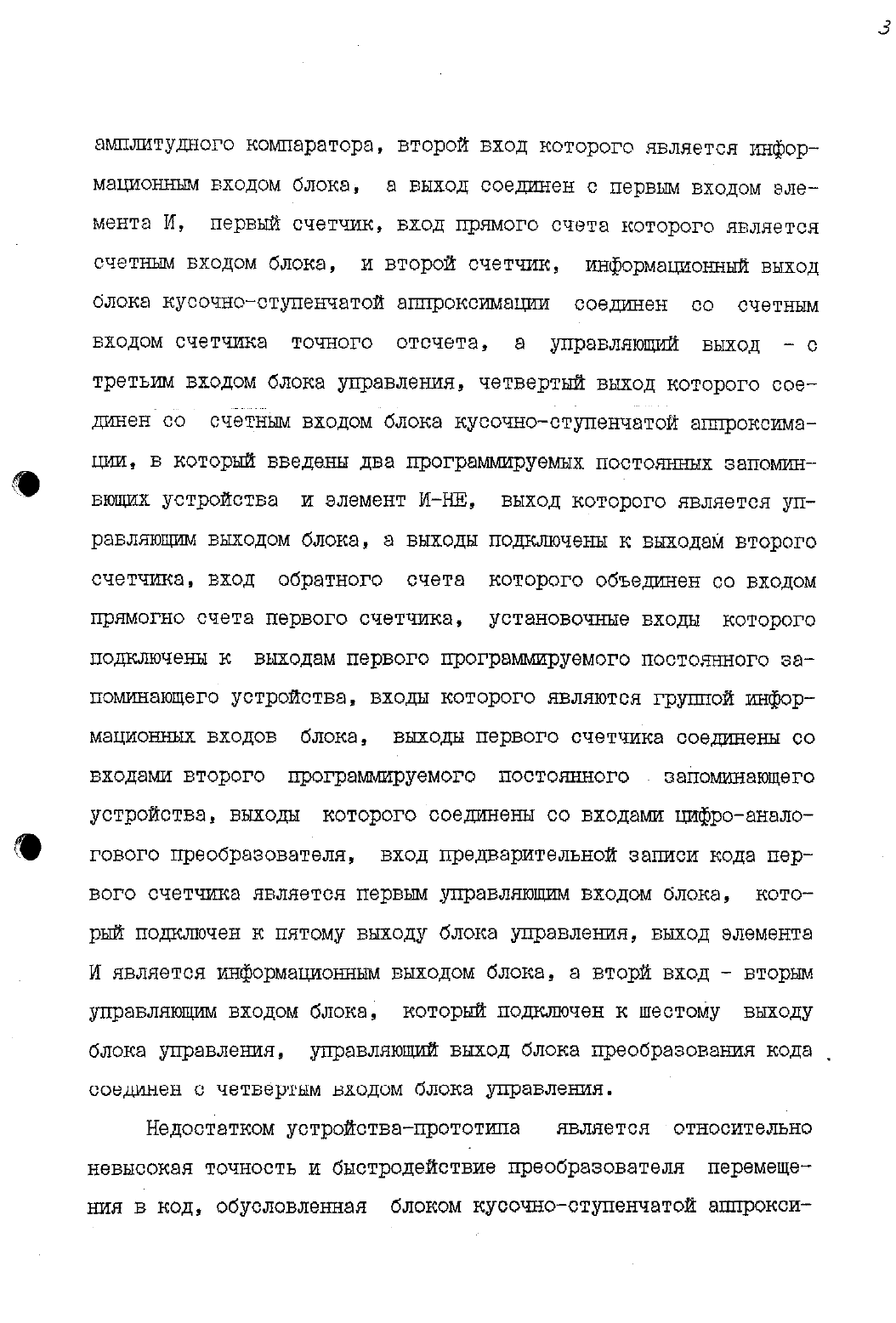

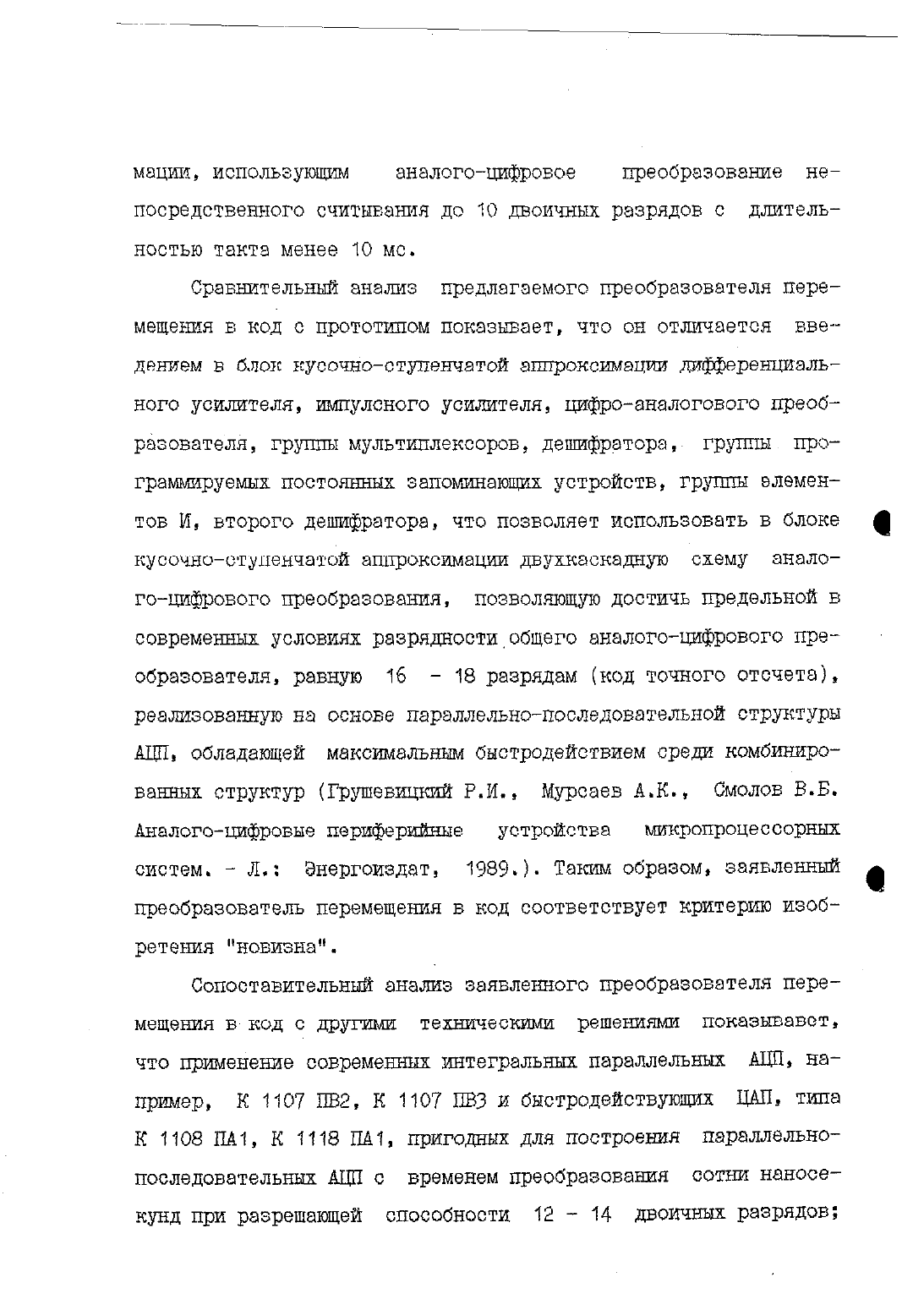

ющим входом блока кусочно-ступенчатой аппроксимации, а выход - информационным выходом блока, программируемое постоянное запоминающее устройство, информационные входы которою подключены к соответствующей группе информационных входов блока кусочно-ступенчатой аппроксимации, и счетчик,при этом управляющий выход блока кусочноступенчатой аппроксимации связан с четвертым управляющим входом блока управления,четвертый и пятый выходы которого являются первым и вторым соответственно управляющими входами блока кусочно-ступенчатой аппроксимации, информационный выход которого соединен со счетным входом счетчика точного отсчета/отличающийся тем, что в блок кусочно-ступенчатой аппроксимации введены последовательно соединенные второй цифро-аналоговый преобразователь, дифференциальный усшштель и импульсный усшштель, группа мультиплексоров, первый и второй дешифратор, второй элемент И и группа элементов И, группа программируемых постоянных запоминающих устройств, счетные входы которых подключены к соответствующим выходам группы элементов И, первые входы которых объединены и соединены с выходом второю элемента И и счетным входом счетчика, а вторые входы группы элементов И связаны с соответствующими выходами пер вою Дешифратора, второй цифро-аналоювый преобразователь подключен к информационным выходам программируемого постоянною запоминающего устройства, информационные входы которою связаны с соответствующими информационными входами первою дешифратора и объединенными управляющими входами группы мультиплексоров, информационные входы которых подключены к соответствующим выходам группы программируемых запоминающих устройств, а выходы - к соответствующим информационным входам первогоцифро-аналогового преобразователя, выход шшульсного усилителя связан со вторым входом амхтлитудною компаратора, информационные выходы счетчика подключены к соответствующим информационвыхигвходам второго Дешифратора, выход которою соединен с управляющим выходом блока кусочно-ступенчатой аппроксимации и со вторым входом второю элемента И, первый вход которою связан со вторым управляющим входом блока кусочно-ступенчатой аппроксимации, первый информационный вход которого связан со вторьпи входом дифференциального усилителя.Заявка СССР 4918018, подана 11.О 3.92 г. МКИ 5 НОЗМ 1/30, решение о выдаче патента от 17.О 7.92 г.Изобретение относится к области автоматики и иемеритель ной техники Фно может найти применение в промышленных роботах в качестве датчика линейноперемещающегося органа, а также в машиностроении для измерения вибраций большой амлитуды и онещ раций технологического контроля.Известен преобразователь перемещения в код по авт. свид. СССР Ы 1611194, кл. НОВ М 1/30, 1989 г. Он содержит индукционный датчик положение, блок управления, первый и второй выходы которого соединены соответственно с первым и вторым входам КШДУСЪШОНЪТОГО ДЭТШЛЪСЗ ПОЛОЖЕНИЯ, ВЫХОД КОТОРОГО СОВДИНВН С первым управляющм входом блока поддиапаеонных аналогоцифрот вых преобразователей, первый выход которого соединен со входом счетчика точного отсчета, а второй и третии выходы соединены соответственно с первым и вторым входами блока управление,третий вход которого нвлнетсн управляющим входом нреоораеоват телн, а третий и четвертый выходы соединены соответственно со вторым управляющим входом блока поддиапавонных аналогошцифрб вых преобразователей и с управляющим входом блока преооразовае ния кода, выходы которого соединены с информационными входами блока поддиапаеонных аНалогоцифровых преобразователей, блокЭЗОЩШУЛЬСНОЙ СЭЛЭНШПЕ СЧИГНЭЛЭ, ГРУППЕ БЫХОДОБ КОТОРОГО СОВдинеыа с информационными входами блока преобразования кода, а выход соединен с четвертым входом блока управления, второй выход которого соединен с первым входом блока фазоимпульснои селекции сигнала, второй вход которого подключен к выходу индук ционного датчика положения.Недостатком этого преобразователя является относительно большой объем электронного оборудования, необходимый для пре образования информационного сигнала, поскольку на каждый под диаыаеонный преобразователь информационного сигнала применен свой аналоготцифровойц преобразователь.Наиболее близким по технической сущности к предлагаемомуизобретению является преобразователь перемещения в код по заявке Ы 4918018/24 (решение о выдаче патентаОн содержит блок управления, первый вход которого является управляющим входом преобразователя, первый и второй выходы соединены соответственно с первым и вторым управляющими входами индукционного датчика положения, выход которого соеди нен с первым информационным входом блока кусочноотупенчатоиаппроксимации и о штформационгшшг входом блока фазоимпульсной .селекции сигнала, группа информационных выходов которого сое динена с информационными входами преобразования кода, а управе ляющий выход соединен со вторым входом блока управления, втот рой выход которого соединен с управляющим выходом блока фазоимульснои селекции сигнала, третий выход блока управленя соединен с управляющим входом блока преобразования кода, выходы которого соединены с группой информационных входов блокаВЫЙ преобразователь, ВЫХОД КОТОРОГО СОВДИНЭН С ПЕРВЫМ ВХОДОМамплитудного компаратора, второй вход которого является информационным входом блока, а выход соединен с первым входом еле мента И, первый счетчик, вход прямого счета которого являетсясчетным входом блока, и второй счетчик, информационный выход блока кусочноступенчатои аппроксимации соединен со счетным входом счетчика точного отсчета, а управляющи выход с третьим входом блока управления, четвертый выход которого оое динен со счетным входом блока кусочноступенчатой аппроксимации, в который введены два программруемых постоянных запоминвющих устройства и елемент ИЩНЕ, выход которого является упт равляющим выходом блока, а выходы подключены к выходам второго счетчика, вход обратного счета которого объединен со входомПРЯМОГНО СЧВТЭ ПЕРВОГО счетчика, УСТЭНОВОЧНЫЭ БХОДЫ КОТОРОГОподключены к выходам первого програмируемого постоянного запоминающего устройства, входы которого являются группой информационных входов блока, выходы первого счетчика соединены со входами второго програмруемого постоянного аапомнающего устройства, выходы которого соединены со входам цифроанало гового преобразователя, вход предварительной записи кода первого счетчика является первым управляющим входом блока, котом рый подключен к пятому выходу блока управления, выход элемента И является информационным выходом блока, а втори вход вторым управляющим входом блока, который подключен к шестому выходу блока управления, управляющий выход блока преобразования кодаСОЭДИНВН С ЧЕТВЕРТЫМ ВХОДОМ ЛОКЭ УПРЭБЛВНИН.Недостатком устройствапрототипа является относительно невысокая точность и быстродействие преобразователя перемеще ния в код, обусловленная блоком кусочноступенчатой аппрокси
МПК / Метки
МПК: H03M 1/30
Метки: перемещения, преобразователь, код
