Устройство для сбрасывания груза с конвейера

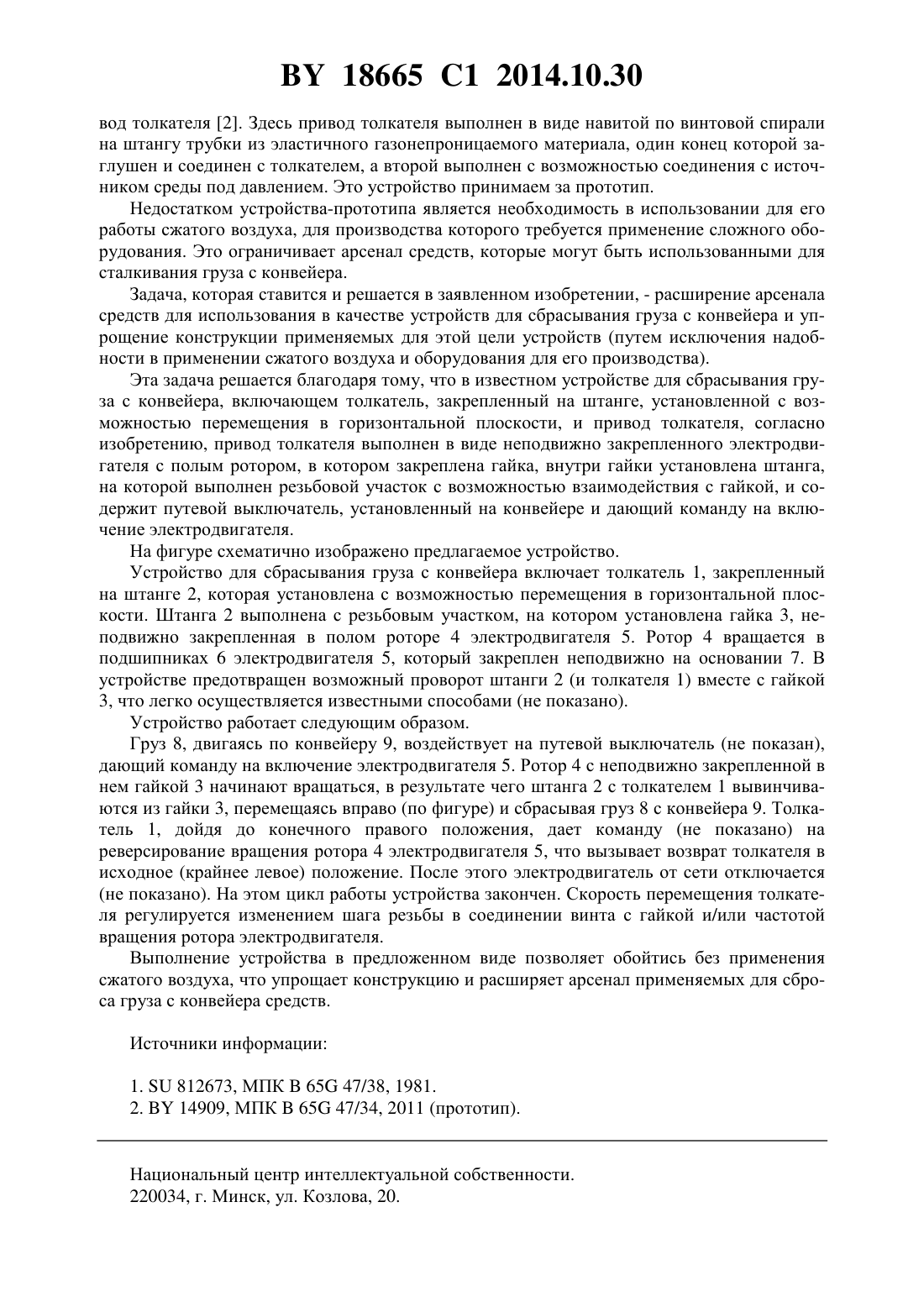

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СБРАСЫВАНИЯ ГРУЗА С КОНВЕЙЕРА(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) Устройство для сбрасывания груза с конвейера, включающее толкатель, закрепленный на штанге, установленной с возможностью перемещения в горизонтальной плоскости, и привод толкателя, отличающееся тем, что привод толкателя выполнен в виде неподвижно закрепленного электродвигателя с полым ротором, в котором закреплена гайка, внутри гайки установлена штанга, на которой выполнен резьбовой участок с возможностью взаимодействия с гайкой, и содержит путевой выключатель, установленный на конвейере и дающий команду на включение электродвигателя. Изобретение относится к устройствам для сбрасывания штучных грузов с ленточных,планчатых, роликовых конвейеров и может быть использовано в деревообрабатывающей и мебельной промышленности. Известно устройство для сбрасывания груза с конвейера, включающее электродвигатель, подвижный в горизонтальной плоскости рычажный толкатель, винт с гайками, установленными на участках винта с левой и правой резьбой, к которым прикреплены рычаги толкателя, а также направляющую со скосами и фигурной поверхностью и укрепленными на рычагах посредством осей роликами, взаимодействующими со скосами направляющей 1. Однако конструкция этого устройства чересчур сложна. Наиболее близким по назначению и технической сущности к заявляемому является устройство для сбрасывания груза с конвейера, включающее толкатель, закрепленный на штанге, установленной с возможностью перемещения в горизонтальной плоскости, и при 18665 1 2014.10.30 вод толкателя 2. Здесь привод толкателя выполнен в виде навитой по винтовой спирали на штангу трубки из эластичного газонепроницаемого материала, один конец которой заглушен и соединен с толкателем, а второй выполнен с возможностью соединения с источником среды под давлением. Это устройство принимаем за прототип. Недостатком устройства-прототипа является необходимость в использовании для его работы сжатого воздуха, для производства которого требуется применение сложного оборудования. Это ограничивает арсенал средств, которые могут быть использованными для сталкивания груза с конвейера. Задача, которая ставится и решается в заявленном изобретении, - расширение арсенала средств для использования в качестве устройств для сбрасывания груза с конвейера и упрощение конструкции применяемых для этой цели устройств (путем исключения надобности в применении сжатого воздуха и оборудования для его производства). Эта задача решается благодаря тому, что в известном устройстве для сбрасывания груза с конвейера, включающем толкатель, закрепленный на штанге, установленной с возможностью перемещения в горизонтальной плоскости, и привод толкателя, согласно изобретению, привод толкателя выполнен в виде неподвижно закрепленного электродвигателя с полым ротором, в котором закреплена гайка, внутри гайки установлена штанга,на которой выполнен резьбовой участок с возможностью взаимодействия с гайкой, и содержит путевой выключатель, установленный на конвейере и дающий команду на включение электродвигателя. На фигуре схематично изображено предлагаемое устройство. Устройство для сбрасывания груза с конвейера включает толкатель 1, закрепленный на штанге 2, которая установлена с возможностью перемещения в горизонтальной плоскости. Штанга 2 выполнена с резьбовым участком, на котором установлена гайка 3, неподвижно закрепленная в полом роторе 4 электродвигателя 5. Ротор 4 вращается в подшипниках 6 электродвигателя 5, который закреплен неподвижно на основании 7. В устройстве предотвращен возможный проворот штанги 2 (и толкателя 1) вместе с гайкой 3, что легко осуществляется известными способами (не показано). Устройство работает следующим образом. Груз 8, двигаясь по конвейеру 9, воздействует на путевой выключатель (не показан),дающий команду на включение электродвигателя 5. Ротор 4 с неподвижно закрепленной в нем гайкой 3 начинают вращаться, в результате чего штанга 2 с толкателем 1 вывинчиваются из гайки 3, перемещаясь вправо (по фигуре) и сбрасывая груз 8 с конвейера 9. Толкатель 1, дойдя до конечного правого положения, дает команду (не показано) на реверсирование вращения ротора 4 электродвигателя 5, что вызывает возврат толкателя в исходное (крайнее левое) положение. После этого электродвигатель от сети отключается(не показано). На этом цикл работы устройства закончен. Скорость перемещения толкателя регулируется изменением шага резьбы в соединении винта с гайкой и/или частотой вращения ротора электродвигателя. Выполнение устройства в предложенном виде позволяет обойтись без применения сжатого воздуха, что упрощает конструкцию и расширяет арсенал применяемых для сброса груза с конвейера средств. Источники информации 1.812673, МПК 65 47/38, 1981. 2.14909, МПК 65 47/34, 2011 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
