Зубчатая передача

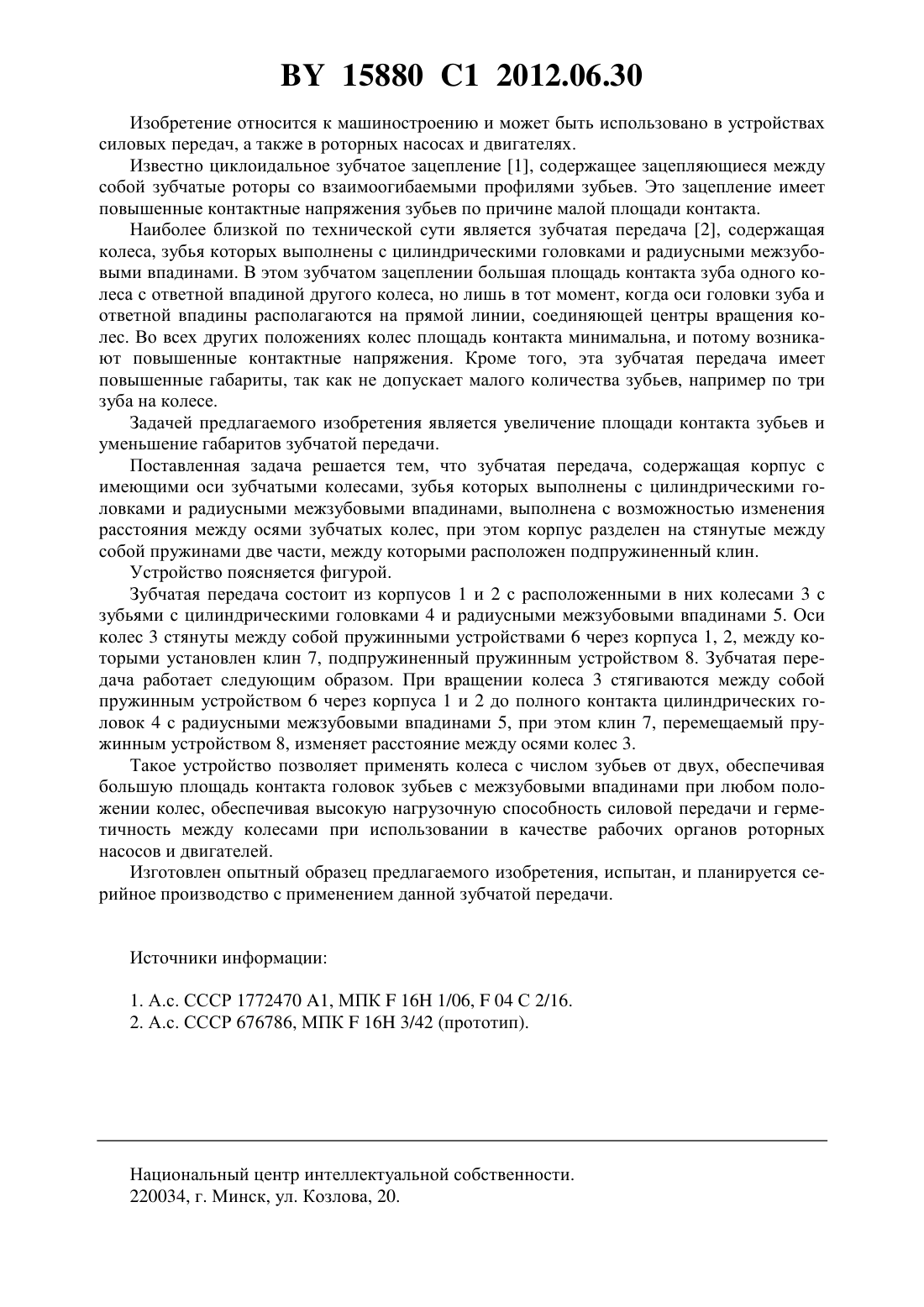

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Шелемов Владимир Филиппович(72) Автор Шелемов Владимир Филиппович(73) Патентообладатель Шелемов Владимир Филиппович(57) Зубчатая передача, содержащая корпус с имеющими оси зубчатыми колесами, зубья которых выполнены с цилиндрическими головками и радиусными межзубовыми впадинами, отличающаяся тем, что выполнена с возможностью изменения расстояния между осями зубчатых колес, при этом корпус разделен на стянутые между собой пружинами две части, между которыми расположен подпружиненный клин. 15880 1 2012.06.30 Изобретение относится к машиностроению и может быть использовано в устройствах силовых передач, а также в роторных насосах и двигателях. Известно циклоидальное зубчатое зацепление 1, содержащее зацепляющиеся между собой зубчатые роторы со взаимоогибаемыми профилями зубьев. Это зацепление имеет повышенные контактные напряжения зубьев по причине малой площади контакта. Наиболее близкой по технической сути является зубчатая передача 2, содержащая колеса, зубья которых выполнены с цилиндрическими головками и радиусными межзубовыми впадинами. В этом зубчатом зацеплении большая площадь контакта зуба одного колеса с ответной впадиной другого колеса, но лишь в тот момент, когда оси головки зуба и ответной впадины располагаются на прямой линии, соединяющей центры вращения колес. Во всех других положениях колес площадь контакта минимальна, и потому возникают повышенные контактные напряжения. Кроме того, эта зубчатая передача имеет повышенные габариты, так как не допускает малого количества зубьев, например по три зуба на колесе. Задачей предлагаемого изобретения является увеличение площади контакта зубьев и уменьшение габаритов зубчатой передачи. Поставленная задача решается тем, что зубчатая передача, содержащая корпус с имеющими оси зубчатыми колесами, зубья которых выполнены с цилиндрическими головками и радиусными межзубовыми впадинами, выполнена с возможностью изменения расстояния между осями зубчатых колес, при этом корпус разделен на стянутые между собой пружинами две части, между которыми расположен подпружиненный клин. Устройство поясняется фигурой. Зубчатая передача состоит из корпусов 1 и 2 с расположенными в них колесами 3 с зубьями с цилиндрическими головками 4 и радиусными межзубовыми впадинами 5. Оси колес 3 стянуты между собой пружинными устройствами 6 через корпуса 1, 2, между которыми установлен клин 7, подпружиненный пружинным устройством 8. Зубчатая передача работает следующим образом. При вращении колеса 3 стягиваются между собой пружинным устройством 6 через корпуса 1 и 2 до полного контакта цилиндрических головок 4 с радиусными межзубовыми впадинами 5, при этом клин 7, перемещаемый пружинным устройством 8, изменяет расстояние между осями колес 3. Такое устройство позволяет применять колеса с числом зубьев от двух, обеспечивая большую площадь контакта головок зубьев с межзубовыми впадинами при любом положении колес, обеспечивая высокую нагрузочную способность силовой передачи и герметичность между колесами при использовании в качестве рабочих органов роторных насосов и двигателей. Изготовлен опытный образец предлагаемого изобретения, испытан, и планируется серийное производство с применением данной зубчатой передачи. Источники информации 1. А.с. СССР 1772470 1, МПК 16 1/06,04 С 2/16. 2. А.с. СССР 676786, МПК 16 3/42 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
