Дренажный колодец

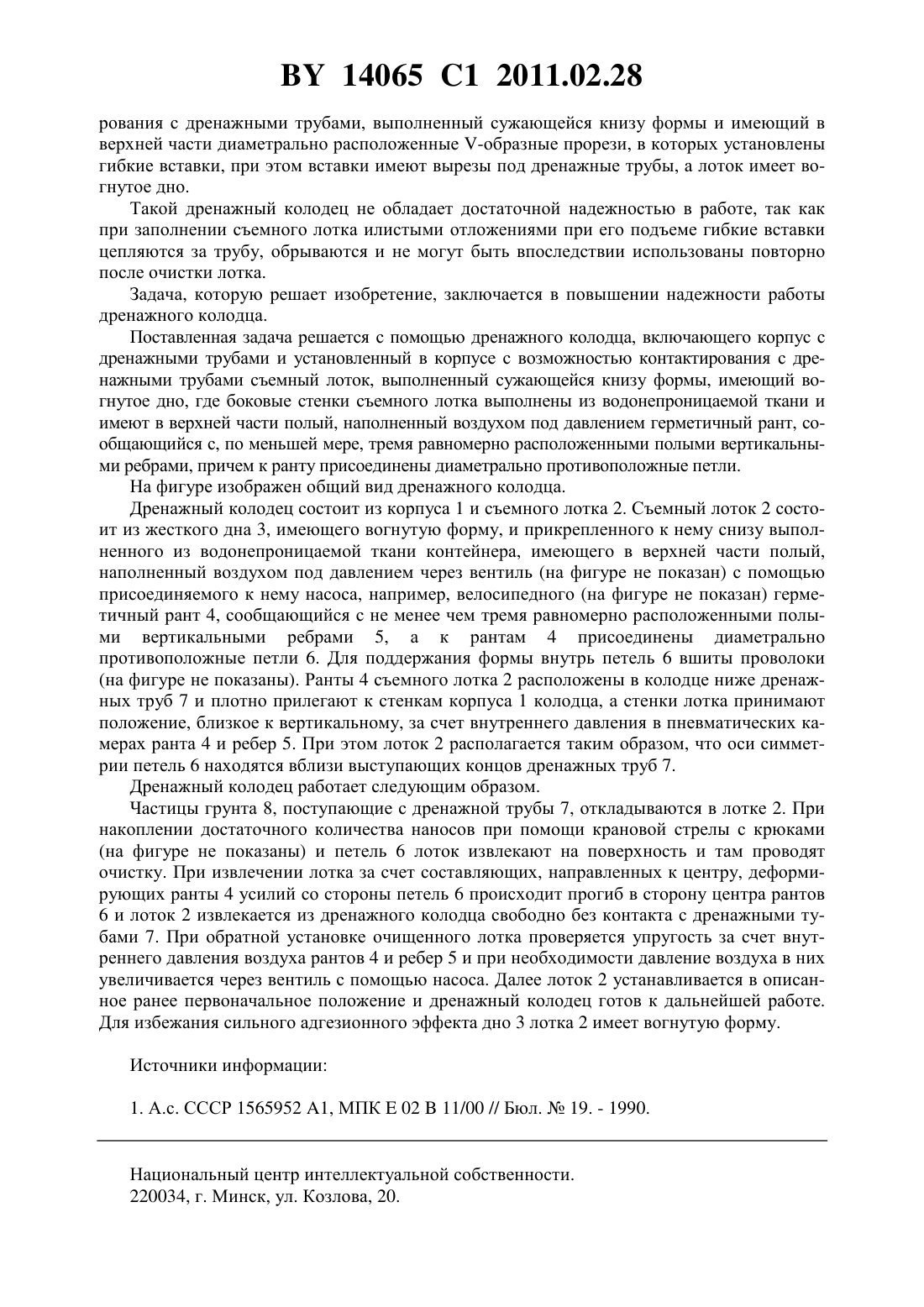

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Виктор Николаевич Основина Лариса Григорьевна Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Дренажный колодец, включающий корпус с дренажными трубами и установленный в корпусе с возможностью контактирования с дренажными трубами съемный лоток, выполненный сужающейся книзу формы и имеющий вогнутое дно, отличающийся тем, что боковые стенки съемного лотка выполнены из водонепроницаемой ткани и имеют в верхней части полый, наполненный воздухом под давлением герметичный рант, сообщающийся с,по меньшей мере, тремя равномерно расположенными полыми вертикальными ребрами,причем к ранту присоединены диаметрально противоположные петли. Изобретение относится к мелиорации, а именно к очистке дренажных колодцев от заиления. Известен 1 дренажный колодец, соединенный с дренажными трубами, включающий корпус и установленный в нем съемный лоток, установленный с возможностью контакти 14065 1 2011.02.28 рования с дренажными трубами, выполненный сужающейся книзу формы и имеющий в верхней части диаметрально расположенные -образные прорези, в которых установлены гибкие вставки, при этом вставки имеют вырезы под дренажные трубы, а лоток имеет вогнутое дно. Такой дренажный колодец не обладает достаточной надежностью в работе, так как при заполнении съемного лотка илистыми отложениями при его подъеме гибкие вставки цепляются за трубу, обрываются и не могут быть впоследствии использованы повторно после очистки лотка. Задача, которую решает изобретение, заключается в повышении надежности работы дренажного колодца. Поставленная задача решается с помощью дренажного колодца, включающего корпус с дренажными трубами и установленный в корпусе с возможностью контактирования с дренажными трубами съемный лоток, выполненный сужающейся книзу формы, имеющий вогнутое дно, где боковые стенки съемного лотка выполнены из водонепроницаемой ткани и имеют в верхней части полый, наполненный воздухом под давлением герметичный рант, сообщающийся с, по меньшей мере, тремя равномерно расположенными полыми вертикальными ребрами, причем к ранту присоединены диаметрально противоположные петли. На фигуре изображен общий вид дренажного колодца. Дренажный колодец состоит из корпуса 1 и съемного лотка 2. Съемный лоток 2 состоит из жесткого дна 3, имеющего вогнутую форму, и прикрепленного к нему снизу выполненного из водонепроницаемой ткани контейнера, имеющего в верхней части полый,наполненный воздухом под давлением через вентиль (на фигуре не показан) с помощью присоединяемого к нему насоса, например, велосипедного (на фигуре не показан) герметичный рант 4, сообщающийся с не менее чем тремя равномерно расположенными полыми вертикальными ребрами 5, а к рантам 4 присоединены диаметрально противоположные петли 6. Для поддержания формы внутрь петель 6 вшиты проволоки(на фигуре не показаны). Ранты 4 съемного лотка 2 расположены в колодце ниже дренажных труб 7 и плотно прилегают к стенкам корпуса 1 колодца, а стенки лотка принимают положение, близкое к вертикальному, за счет внутреннего давления в пневматических камерах ранта 4 и ребер 5. При этом лоток 2 располагается таким образом, что оси симметрии петель 6 находятся вблизи выступающих концов дренажных труб 7. Дренажный колодец работает следующим образом. Частицы грунта 8, поступающие с дренажной трубы 7, откладываются в лотке 2. При накоплении достаточного количества наносов при помощи крановой стрелы с крюками(на фигуре не показаны) и петель 6 лоток извлекают на поверхность и там проводят очистку. При извлечении лотка за счет составляющих, направленных к центру, деформирующих ранты 4 усилий со стороны петель 6 происходит прогиб в сторону центра рантов 6 и лоток 2 извлекается из дренажного колодца свободно без контакта с дренажными тубами 7. При обратной установке очищенного лотка проверяется упругость за счет внутреннего давления воздуха рантов 4 и ребер 5 и при необходимости давление воздуха в них увеличивается через вентиль с помощью насоса. Далее лоток 2 устанавливается в описанное ранее первоначальное положение и дренажный колодец готов к дальнейшей работе. Для избежания сильного адгезионного эффекта дно 3 лотка 2 имеет вогнутую форму. Источники информации 1. А.с. СССР 1565952 1, МПК 0211/00 // Бюл.19. - 1990. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
