Инструмент для закрепления линз в виде отрицательного мениска при двусторонней обработке

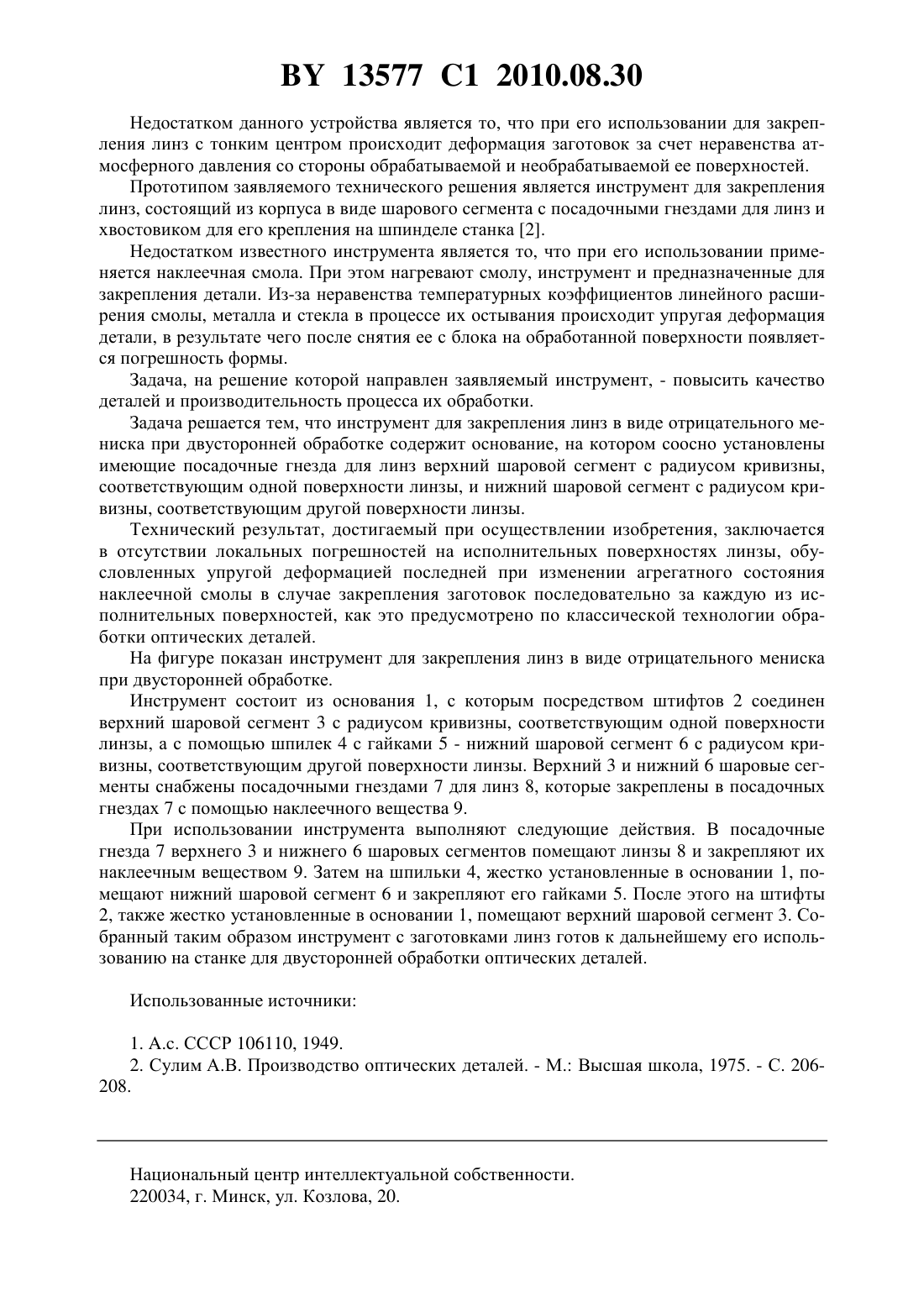

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИНСТРУМЕНТ ДЛЯ ЗАКРЕПЛЕНИЯ ЛИНЗ В ВИДЕ ОТРИЦАТЕЛЬНОГО МЕНИСКА ПРИ ДВУСТОРОННЕЙ ОБРАБОТКЕ(71) Заявитель Белорусский национальный технический университет(72) Авторы Козерук Альбин Степанович Климович Вадим Федорович Кузнечик Валерия Ольгердовна Каролик Екатерина Петровна Камлюк Антон Петрович(73) Патентообладатель Белорусский национальный технический университет(57) Инструмент для закрепления линз в виде отрицательного мениска при двусторонней обработке, содержащий основание, на котором соосно установлены имеющие посадочные гнезда для линз верхний шаровой сегмент с радиусом кривизны, соответствующим одной поверхности линзы, и нижний шаровой сегмент с радиусом кривизны, соответствующим другой поверхности линзы. Инструмент предназначен для закрепления линз в виде отрицательного мениска в блоки в случае их шлифования и полирования на станках для двусторонней обработки оптических деталей и может быть использован в оптическом приборостроении. Известно приспособление для закрепления линз при их обработке шлифованием,снабженное вакуумной камерой с уплотнительной резиновой манжетой, выполненное в виде чашеобразного корпуса, снабженного штуцером с обратным клапаном для поддержания вакуума, причем штуцер имеет съемный колпачок со сферической выточкой для сочленения со шпинделем станка, а для закрепления штуцера в шлифовальной головке он выполнен по форме, соответствующей отверстиям головки 1. 13577 1 2010.08.30 Недостатком данного устройства является то, что при его использовании для закрепления линз с тонким центром происходит деформация заготовок за счет неравенства атмосферного давления со стороны обрабатываемой и необрабатываемой ее поверхностей. Прототипом заявляемого технического решения является инструмент для закрепления линз, состоящий из корпуса в виде шарового сегмента с посадочными гнездами для линз и хвостовиком для его крепления на шпинделе станка 2. Недостатком известного инструмента является то, что при его использовании применяется наклеечная смола. При этом нагревают смолу, инструмент и предназначенные для закрепления детали. Из-за неравенства температурных коэффициентов линейного расширения смолы, металла и стекла в процессе их остывания происходит упругая деформация детали, в результате чего после снятия ее с блока на обработанной поверхности появляется погрешность формы. Задача, на решение которой направлен заявляемый инструмент, - повысить качество деталей и производительность процесса их обработки. Задача решается тем, что инструмент для закрепления линз в виде отрицательного мениска при двусторонней обработке содержит основание, на котором соосно установлены имеющие посадочные гнезда для линз верхний шаровой сегмент с радиусом кривизны,соответствующим одной поверхности линзы, и нижний шаровой сегмент с радиусом кривизны, соответствующим другой поверхности линзы. Технический результат, достигаемый при осуществлении изобретения, заключается в отсутствии локальных погрешностей на исполнительных поверхностях линзы, обусловленных упругой деформацией последней при изменении агрегатного состояния наклеечной смолы в случае закрепления заготовок последовательно за каждую из исполнительных поверхностей, как это предусмотрено по классической технологии обработки оптических деталей. На фигуре показан инструмент для закрепления линз в виде отрицательного мениска при двусторонней обработке. Инструмент состоит из основания 1, с которым посредством штифтов 2 соединен верхний шаровой сегмент 3 с радиусом кривизны, соответствующим одной поверхности линзы, а с помощью шпилек 4 с гайками 5 - нижний шаровой сегмент 6 с радиусом кривизны, соответствующим другой поверхности линзы. Верхний 3 и нижний 6 шаровые сегменты снабжены посадочными гнездами 7 для линз 8, которые закреплены в посадочных гнездах 7 с помощью наклеечного вещества 9. При использовании инструмента выполняют следующие действия. В посадочные гнезда 7 верхнего 3 и нижнего 6 шаровых сегментов помещают линзы 8 и закрепляют их наклеечным веществом 9. Затем на шпильки 4, жестко установленные в основании 1, помещают нижний шаровой сегмент 6 и закрепляют его гайками 5. После этого на штифты 2, также жестко установленные в основании 1, помещают верхний шаровой сегмент 3. Собранный таким образом инструмент с заготовками линз готов к дальнейшему его использованию на станке для двусторонней обработки оптических деталей. Использованные источники 1. СССР 106110, 1949. 2. Сулим А.В. Производство оптических деталей. - М. Высшая школа, 1975. - С. 206208. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
