Аппарат для мокрой очистки газа

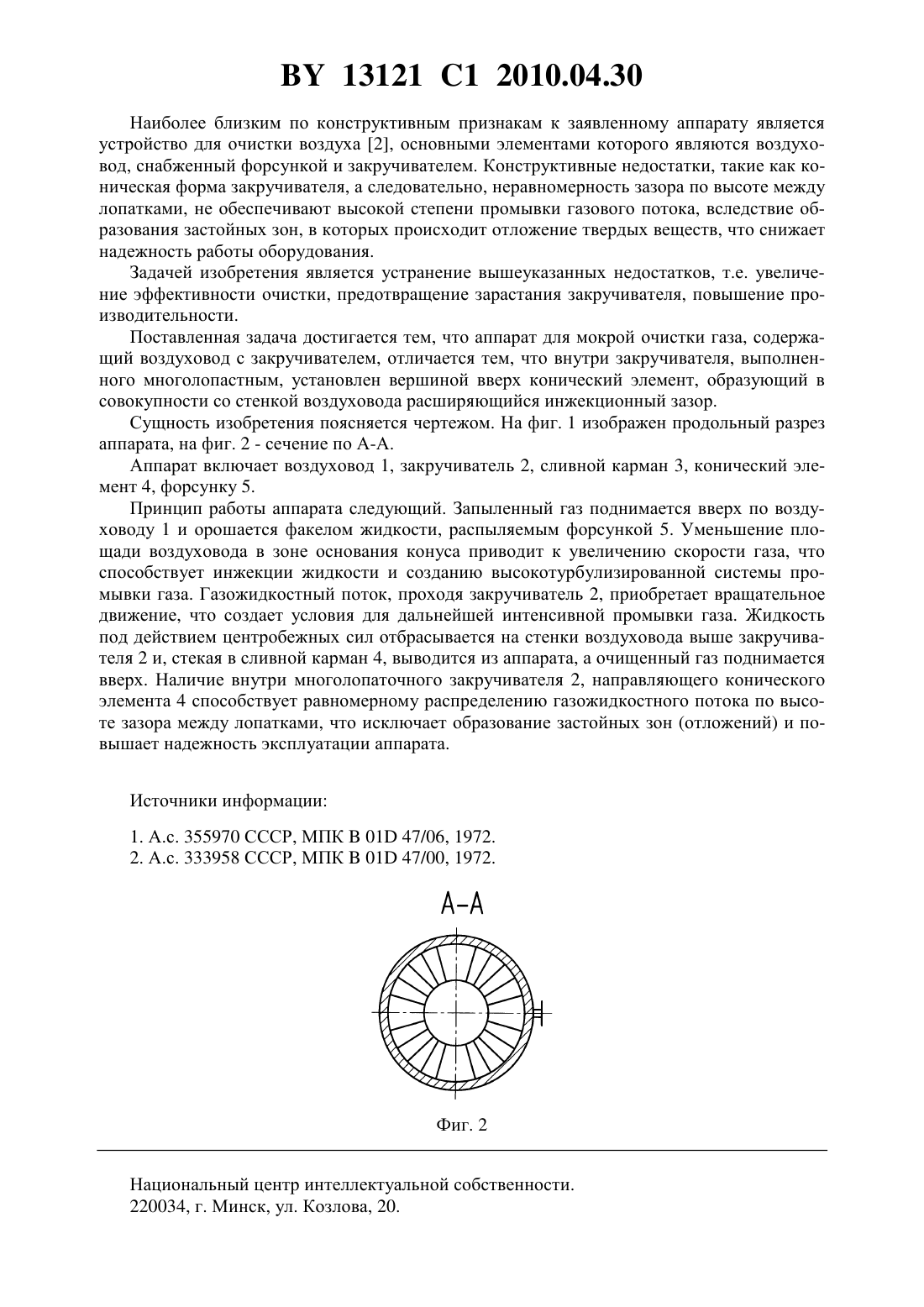

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АППАРАТ ДЛЯ МОКРОЙ ОЧИСТКИ ГАЗА(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Марков Владимир Алексеевич Вилькоцкий Андрей Иванович Шишло Болеслав Михайлович Лютаревич Илья Анатольевич(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Аппарат для мокрой очистки газа, содержащий воздуховод с закручивателем, отличающийся тем, что внутри закручивателя, выполненного многолопастным, установлен вершиной вверх конический элемент, образующий в совокупности со стенкой воздуховода расширяющийся инжекционный зазор. Фиг. 1 Изобретение относится к химической технике, в частности к аппаратам для мокрой очистки промышленных выбросов от растворимых твердых примесей. Известно устройство для мокрой очистки газа 1. Конструкция включает корпус,внутри которого установлен обтекатель, газоподводящий патрубок и форсунки. Недостатком такого устройства является низкая степень очистки и малая производительность,вследствие использования инерционно-гравитационного принципа разделения фаз. 13121 1 2010.04.30 Наиболее близким по конструктивным признакам к заявленному аппарату является устройство для очистки воздуха 2, основными элементами которого являются воздуховод, снабженный форсункой и закручивателем. Конструктивные недостатки, такие как коническая форма закручивателя, а следовательно, неравномерность зазора по высоте между лопатками, не обеспечивают высокой степени промывки газового потока, вследствие образования застойных зон, в которых происходит отложение твердых веществ, что снижает надежность работы оборудования. Задачей изобретения является устранение вышеуказанных недостатков, т.е. увеличение эффективности очистки, предотвращение зарастания закручивателя, повышение производительности. Поставленная задача достигается тем, что аппарат для мокрой очистки газа, содержащий воздуховод с закручивателем, отличается тем, что внутри закручивателя, выполненного многолопастным, установлен вершиной вверх конический элемент, образующий в совокупности со стенкой воздуховода расширяющийся инжекционный зазор. Сущность изобретения поясняется чертежом. На фиг. 1 изображен продольный разрез аппарата, на фиг. 2 - сечение по А-А. Аппарат включает воздуховод 1, закручиватель 2, сливной карман 3, конический элемент 4, форсунку 5. Принцип работы аппарата следующий. Запыленный газ поднимается вверх по воздуховоду 1 и орошается факелом жидкости, распыляемым форсункой 5. Уменьшение площади воздуховода в зоне основания конуса приводит к увеличению скорости газа, что способствует инжекции жидкости и созданию высокотурбулизированной системы промывки газа. Газожидкостный поток, проходя закручиватель 2, приобретает вращательное движение, что создает условия для дальнейшей интенсивной промывки газа. Жидкость под действием центробежных сил отбрасывается на стенки воздуховода выше закручивателя 2 и, стекая в сливной карман 4, выводится из аппарата, а очищенный газ поднимается вверх. Наличие внутри многолопаточного закручивателя 2, направляющего конического элемента 4 способствует равномерному распределению газожидкостного потока по высоте зазора между лопатками, что исключает образование застойных зон (отложений) и повышает надежность эксплуатации аппарата. Источники информации 1. А.с. 355970 СССР, МПК 01 47/06, 1972. 2. А.с. 333958 СССР, МПК 01 47/00, 1972. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
