Способ определения краевого угла смачивания материала припоем
Номер патента: 10183
Опубликовано: 28.02.2008
Авторы: Борд Наум Юрьевич, Шелег Валерий Константинович, Цумарев Юрий Алексеевич, Латыпова Елена Юрьевна
Текст

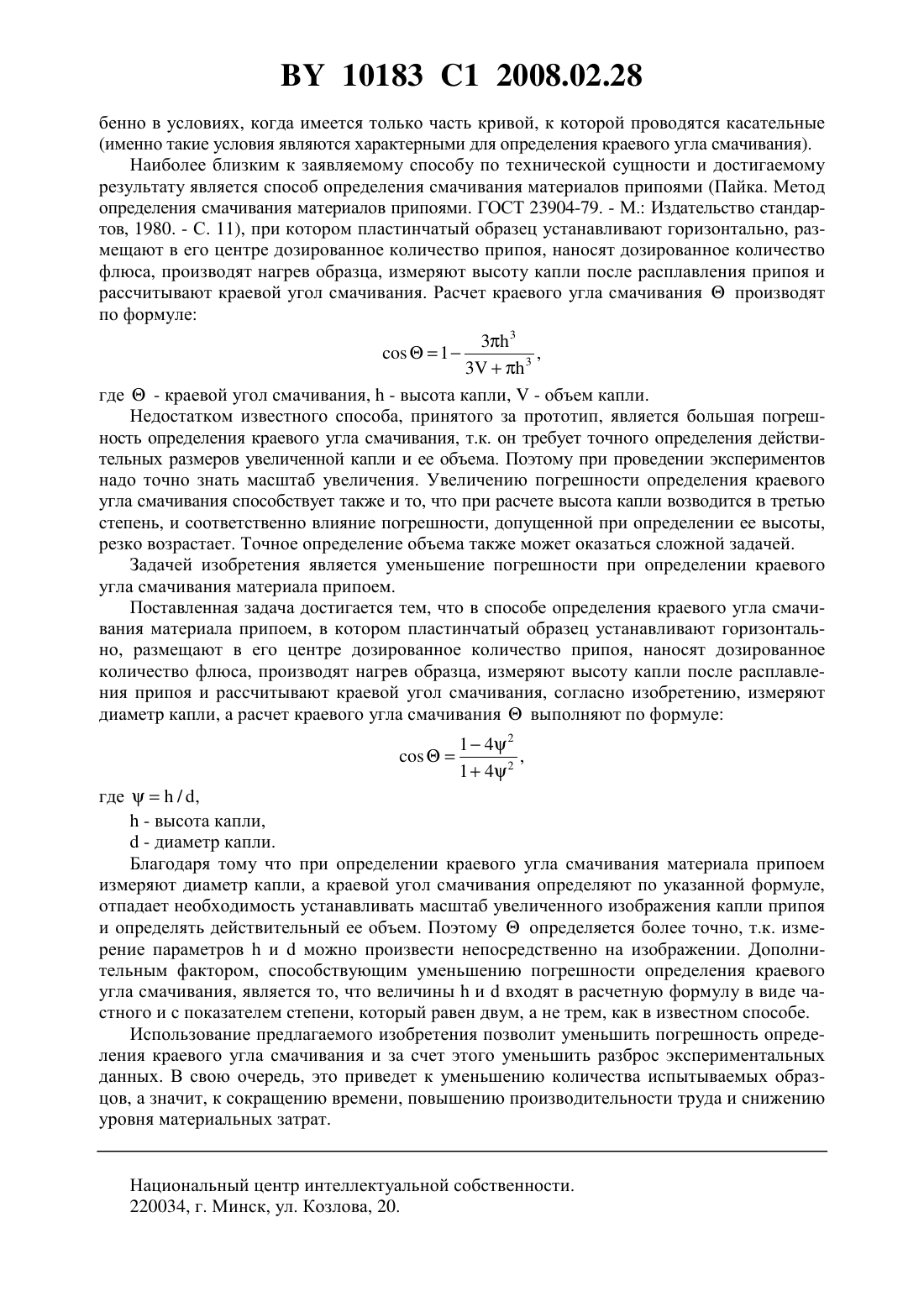

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ОПРЕДЕЛЕНИЯ КРАЕВОГО УГЛА СМАЧИВАНИЯ МАТЕРИАЛА ПРИПОЕМ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Шелег Валерий Константинович Латыпова Елена Юрьевна Цумарев Юрий Алексеевич Борд Наум Юрьевич(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(56) Пайка. Метод определения смачивания материалов припоями. ГОСТ 23904-79. М. Издательство стандартов. 1980. С. 3-4, 11.2207541 2, 2003.1669653 1, 1991.1255899 1, 1986.70584 , 2004.70808 , 2004.5126715 , 1993.(57) Способ определения краевого угла смачивания материала припоем, в котором пластинчатый образец устанавливают горизонтально, размещают в его центре дозированное количество припоя, наносят дозированное количество флюса, производят нагрев образца,измеряют высоту капли после расплавления припоя и рассчитывают краевой угол смачивания, отличающийся тем, что после растекания припоя измеряют диаметр капли, а расчет краевого угла смачиваниявыполняют по формуле Изобретение относится к пайке, в частности к способам определения краевого угла смачивания материала припоем, например, при разработке новых составов паяльных флюсов. Известен способ определения смачивания материалов припоями, в котором пластинчатый образец устанавливают горизонтально, размещают в его центре дозированное количество припоя, наносят дозированное количество флюса, производят нагрев образца и определяют краевой угол смачивания. При этом краевой угол смачивания определяют путем проведения касательных к контуру капли (Пайка. Метод определения смачивания материалов припоями. ГОСТ 23904-79. - М. Издательство стандартов, 1980. - С. 4). Недостатком этого способа является низкая точность, обусловленная невозможностью точно и однозначно определить положение касательных при графическом способе, осо 10183 1 2008.02.28 бенно в условиях, когда имеется только часть кривой, к которой проводятся касательные(именно такие условия являются характерными для определения краевого угла смачивания). Наиболее близким к заявляемому способу по технической сущности и достигаемому результату является способ определения смачивания материалов припоями (Пайка. Метод определения смачивания материалов припоями. ГОСТ 23904-79. - М. Издательство стандартов, 1980. - С. 11), при котором пластинчатый образец устанавливают горизонтально, размещают в его центре дозированное количество припоя, наносят дозированное количество флюса, производят нагрев образца, измеряют высоту капли после расплавления припоя и рассчитывают краевой угол смачивания. Расчет краевого угла смачиванияпроизводят по формуле 3 3,133 где- краевой угол смачивания,- высота капли,- объем капли. Недостатком известного способа, принятого за прототип, является большая погрешность определения краевого угла смачивания, т.к. он требует точного определения действительных размеров увеличенной капли и ее объема. Поэтому при проведении экспериментов надо точно знать масштаб увеличения. Увеличению погрешности определения краевого угла смачивания способствует также и то, что при расчете высота капли возводится в третью степень, и соответственно влияние погрешности, допущенной при определении ее высоты,резко возрастает. Точное определение объема также может оказаться сложной задачей. Задачей изобретения является уменьшение погрешности при определении краевого угла смачивания материала припоем. Поставленная задача достигается тем, что в способе определения краевого угла смачивания материала припоем, в котором пластинчатый образец устанавливают горизонтально, размещают в его центре дозированное количество припоя, наносят дозированное количество флюса, производят нагрев образца, измеряют высоту капли после расплавления припоя и рассчитывают краевой угол смачивания, согласно изобретению, измеряют диаметр капли, а расчет краевого угла смачиваниявыполняют по формуле где/ , - высота капли, - диаметр капли. Благодаря тому что при определении краевого угла смачивания материала припоем измеряют диаметр капли, а краевой угол смачивания определяют по указанной формуле,отпадает необходимость устанавливать масштаб увеличенного изображения капли припоя и определять действительный ее объем. Поэтомуопределяется более точно, т.к. измерение параметровиможно произвести непосредственно на изображении. Дополнительным фактором, способствующим уменьшению погрешности определения краевого угла смачивания, является то, что величиныивходят в расчетную формулу в виде частного и с показателем степени, который равен двум, а не трем, как в известном способе. Использование предлагаемого изобретения позволит уменьшить погрешность определения краевого угла смачивания и за счет этого уменьшить разброс экспериментальных данных. В свою очередь, это приведет к уменьшению количества испытываемых образцов, а значит, к сокращению времени, повышению производительности труда и снижению уровня материальных затрат. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: G01N 13/00
Метки: материала, определения, способ, смачивания, припоем, угла, краевого
