Способ закрепления удерживающих губок на кольцевом инструменте для гвоздильной машины

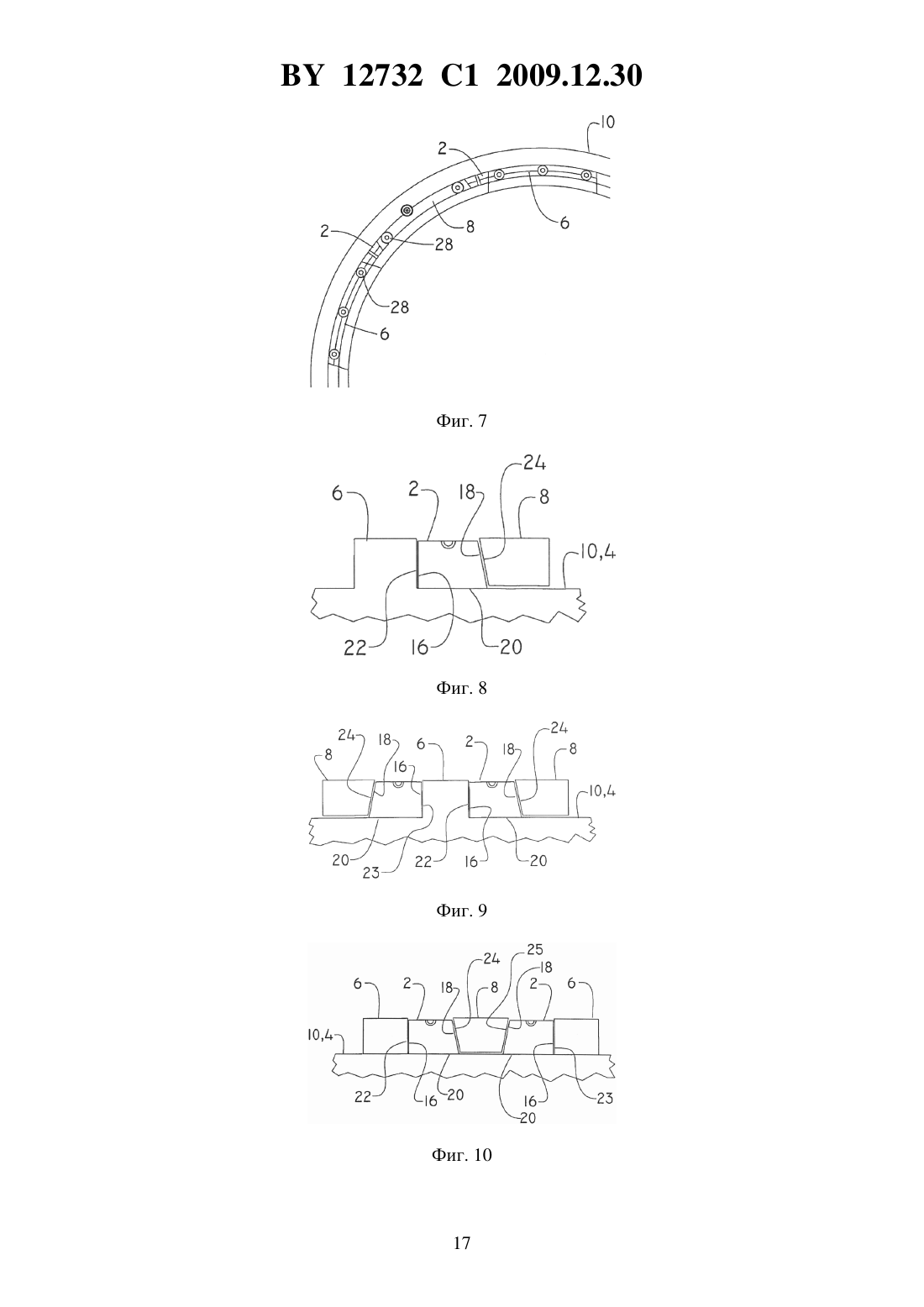

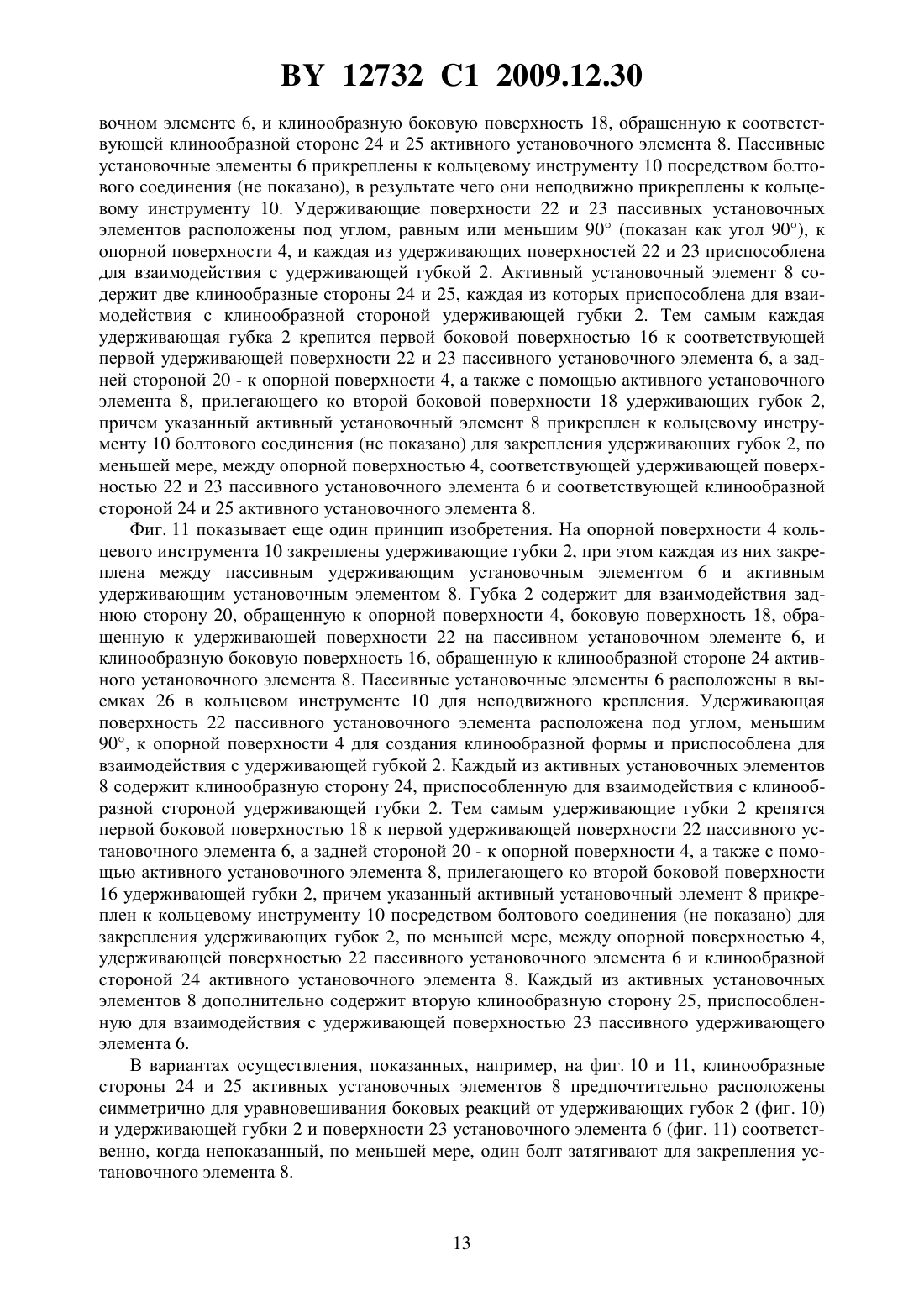

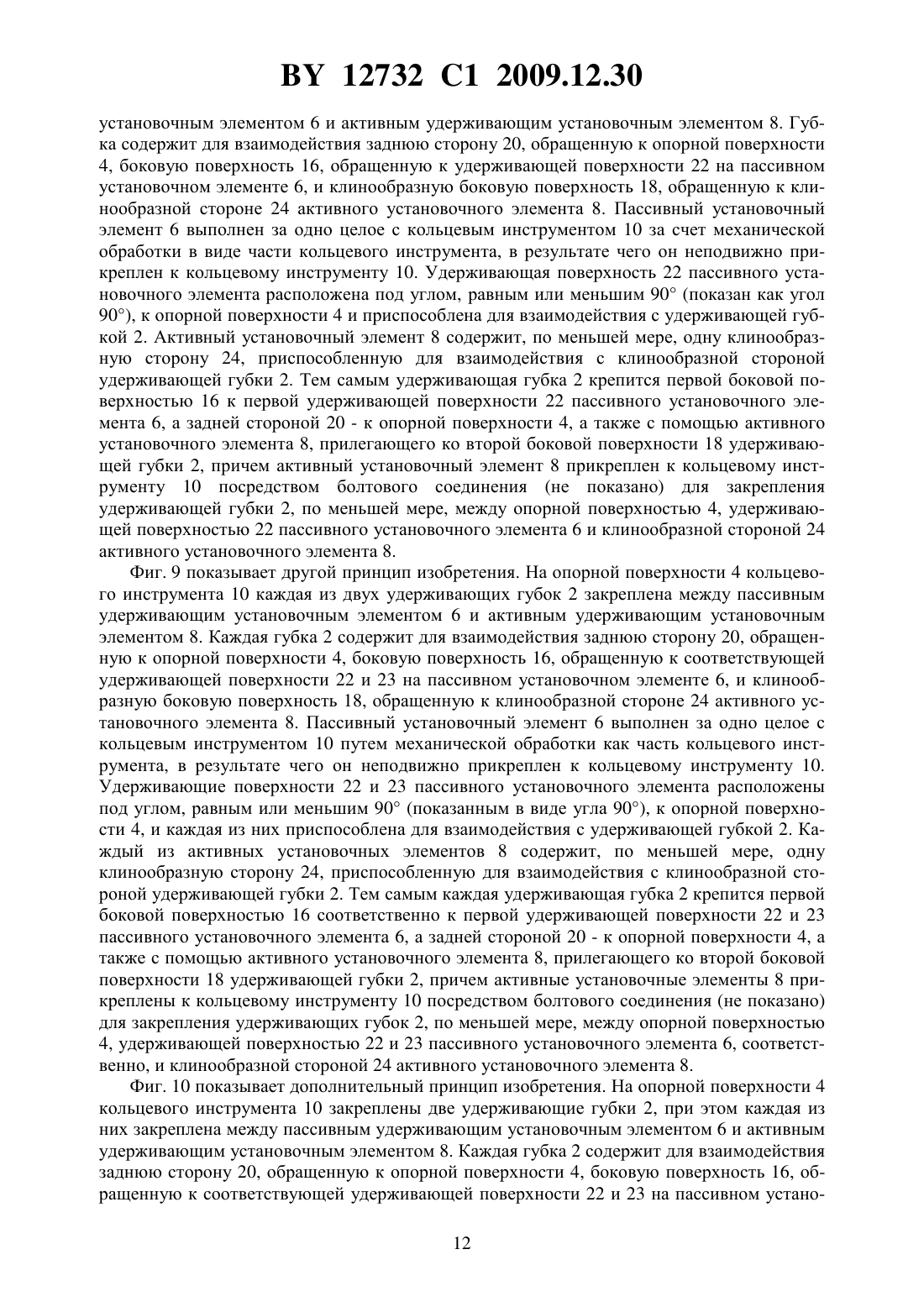

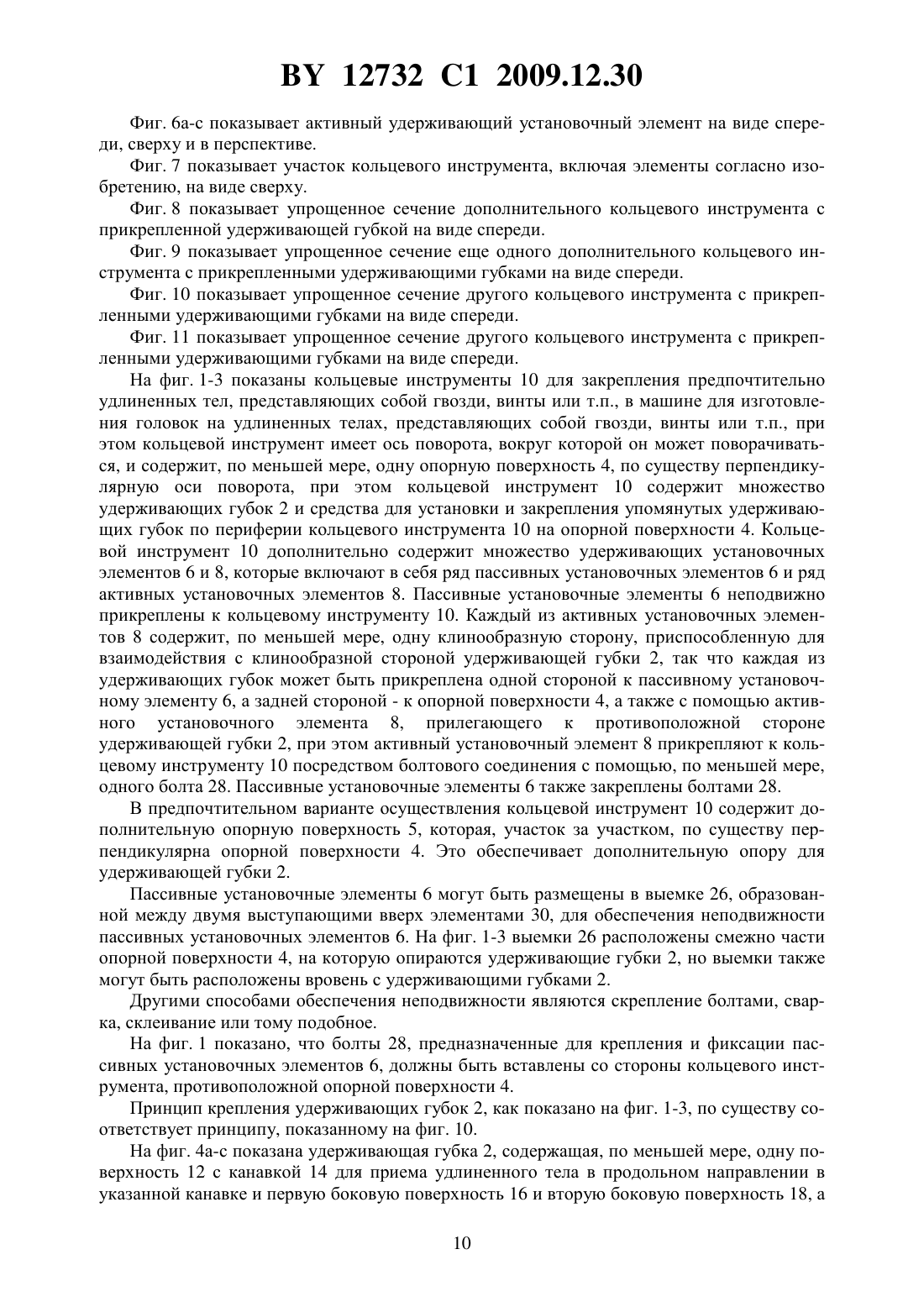

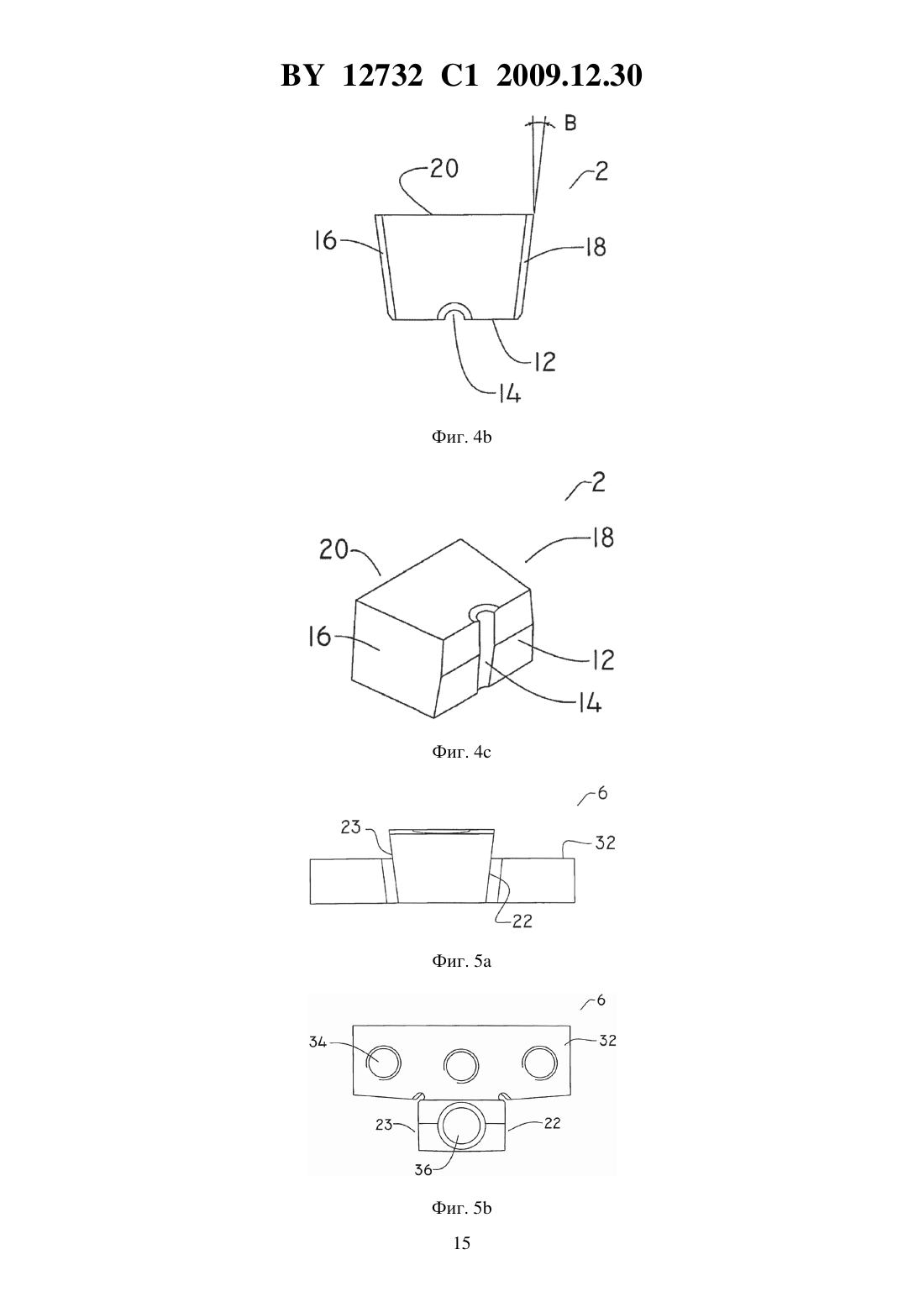

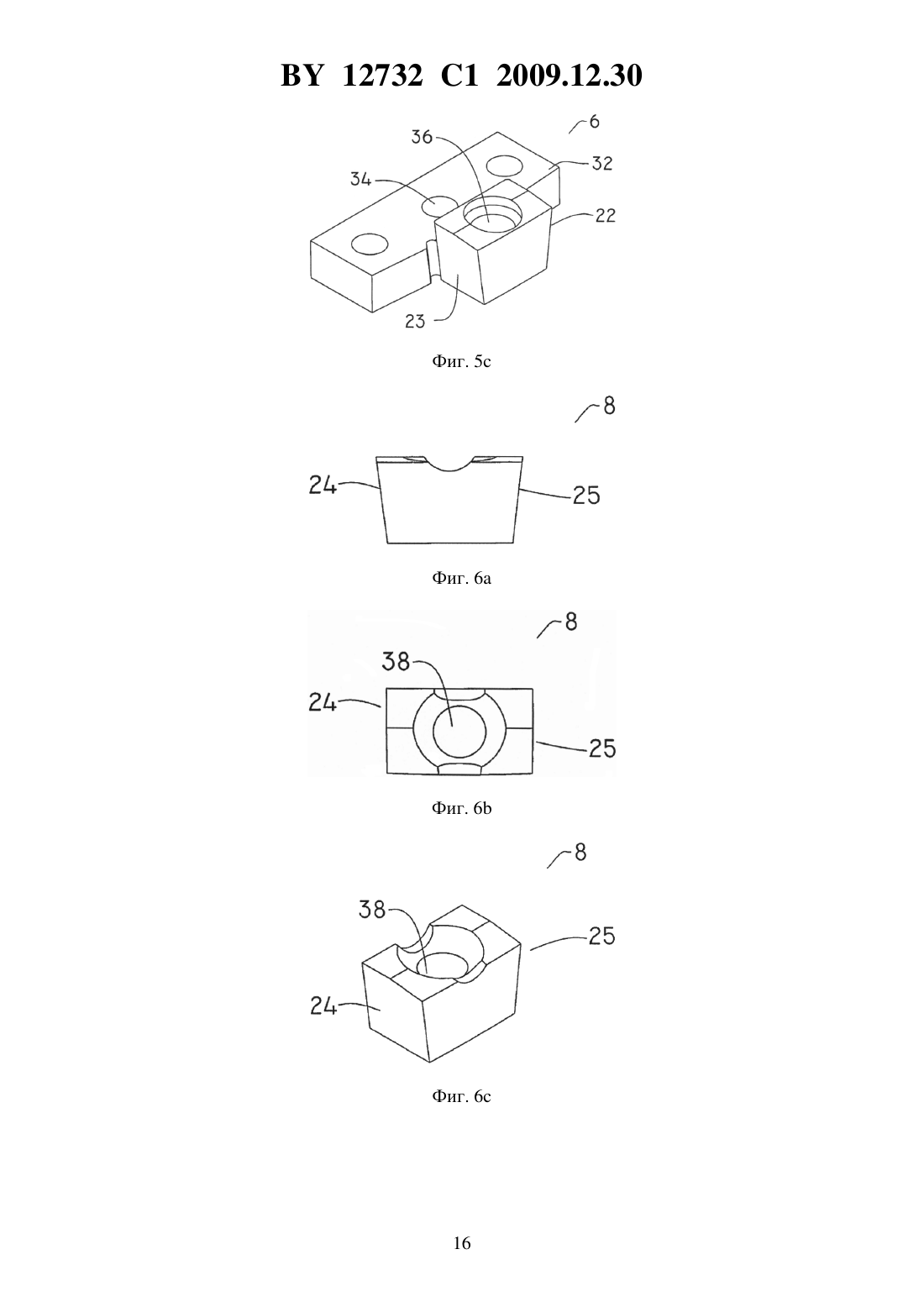

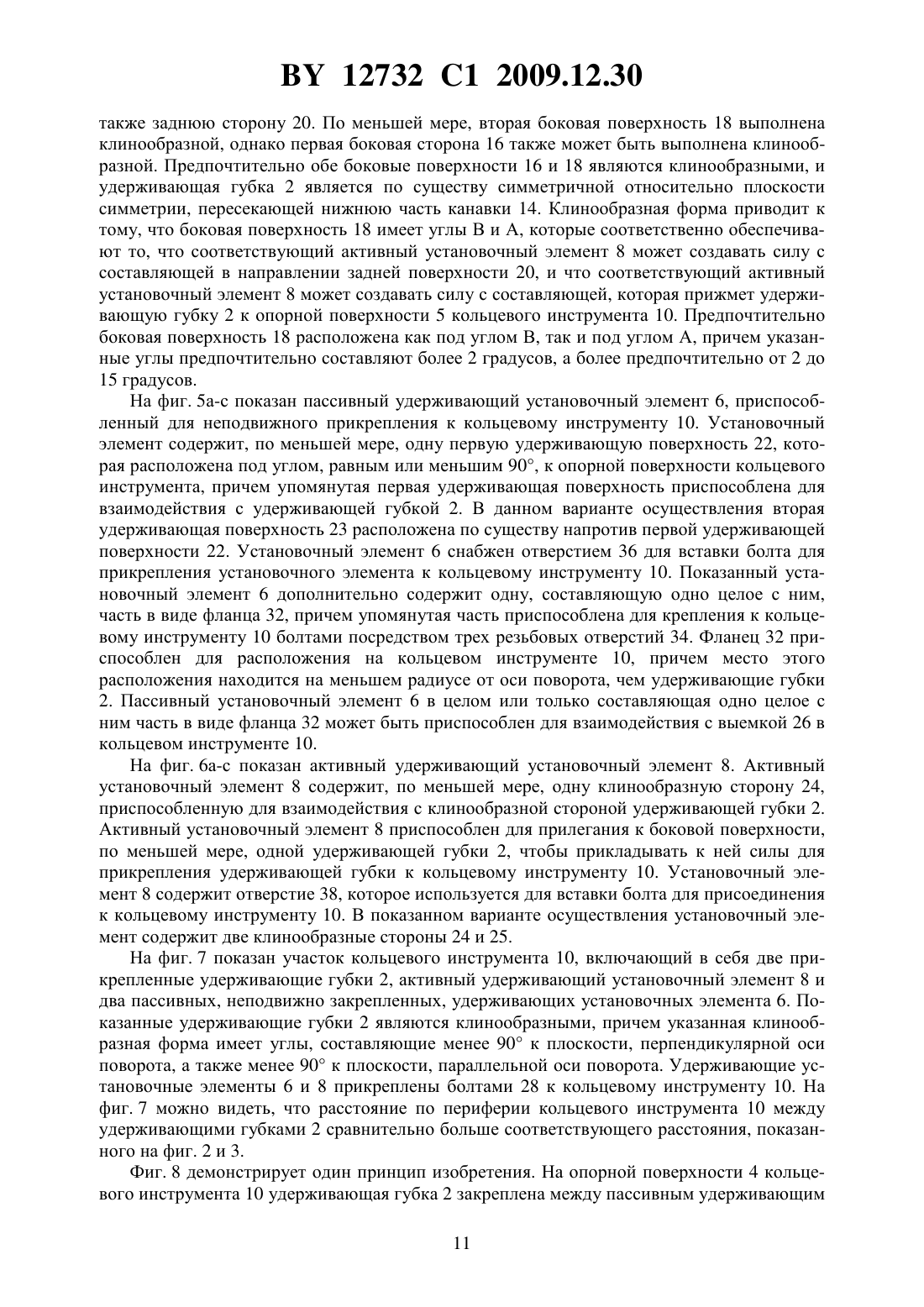

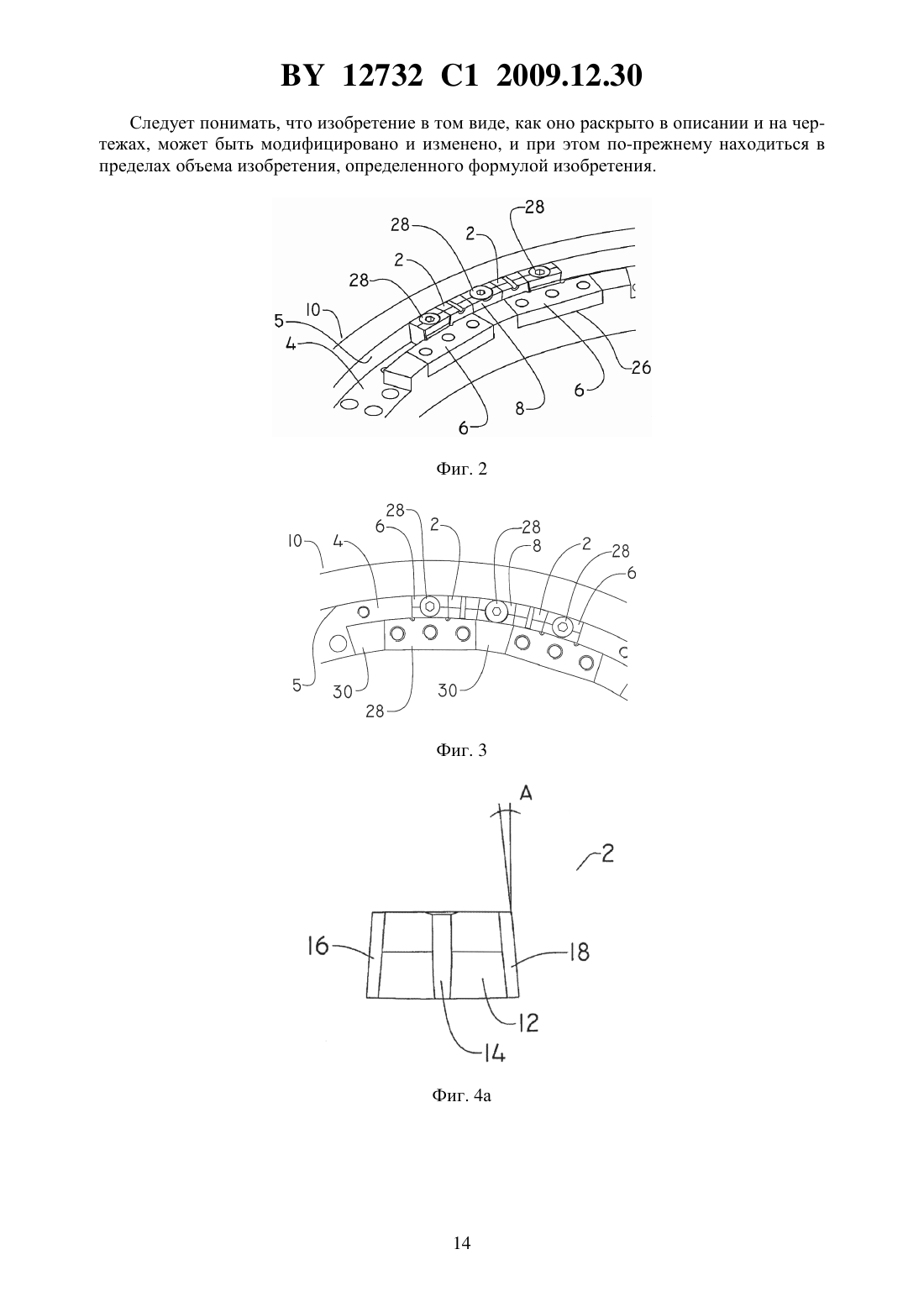

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ЗАКРЕПЛЕНИЯ УДЕРЖИВАЮЩИХ ГУБОК НА КОЛЬЦЕВОМ ИНСТРУМЕНТЕ ДЛЯ ГВОЗДИЛЬНОЙ МАШИНЫ(57) 1. Машина для изготовления головок на удлиненных телах, представляющих собой гвозди, винты или т.п., содержащая, по меньшей мере, один кольцевой инструмент,имеющий ось поворота, вокруг которой он может поворачиваться, при этом кольцевой инструмент содержит, по меньшей мере, одну опорную поверхность, по существу перпендикулярную оси поворота, а также множество удерживающих губок и средства для установки и закрепления упомянутых удерживающих губок по периферии кольцевого инструмента на опорной поверхности,при этом каждая из удерживающих губок содержит, по меньшей мере, одну поверхность с канавкой для приема удлиненного тела в продольном направлении в указанной канавке и первую и вторую боковые поверхности, а также заднюю сторону, и при этом, по меньшей мере, вторая боковая поверхность выполнена клинообразной, Фиг. 1 12732 1 2009.12.30 причем кольцевой инструмент содержит множество удерживающих установочных элементов, при этом установочные элементы содержат ряд пассивных установочных элементов и ряд активных установочных элементов,причем пассивные установочные элементы неподвижно прикреплены к кольцевому инструменту и каждый из указанных пассивных установочных элементов содержит, по меньшей мере, одну первую удерживающую поверхность, при этом первая удерживающая поверхность расположена под углом, равным или меньшим 90, к опорной поверхности кольцевого инструмента, причем упомянутая первая удерживающая поверхность приспособлена для взаимодействия с удерживающей губкой,причем каждый из упомянутых активных установочных элементов содержит, по меньшей мере, одну клинообразную сторону, приспособленную для взаимодействия с клинообразной поверхностью удерживающей губки,причем ряд удерживающих губок, предпочтительно большая часть удерживающих губок, каждая прикреплена первой боковой поверхностью к первой удерживающей поверхности пассивного установочного элемента, а задней стороной - к опорной поверхности кольцевого инструмента с помощью активного установочного элемента, прилегающего ко второй боковой поверхности удерживающей губки, при этом упомянутый активный установочный элемент прикреплен к кольцевому инструменту болтовым соединением для закрепления упомянутого ряда удерживающих губок, по меньшей мере, между опорной поверхностью кольцевого инструмента, удерживающей поверхностью пассивного установочного элемента и клинообразной поверхностью активного установочного элемента. 2. Машина по п. 1, отличающаяся тем, что каждый из пассивных установочных элементов содержит, по меньшей мере, одну, составляющую одно целое с ним, часть в виде фланца, причем упомянутая часть приспособлена для крепления к кольцевому инструменту посредством крепежных средств, по меньшей мере, в одном месте, при этом упомянутое место расположено на меньшем радиусе от оси поворота кольцевого инструмента, чем удерживающие губки. 3. Машина по п. 1 или 2, отличающаяся тем, что каждый из пассивных установочных элементов закреплен на кольцевом инструменте крепежными средствами, включающими в себя, по меньшей мере, один болт. 4. Машина по п. 1 или 2, отличающаяся тем, что каждый из пассивных установочных элементов закреплен на кольцевом инструменте крепежными средствами, включающими в себя, по меньшей мере, один болт, вставленный со стороны кольцевого инструмента,которая противоположна стороне, на которой размещены пассивные установочные элементы. 5. Машина по п. 1 или 2, отличающаяся тем, что содержит два кольцевых инструмента, расположенных напротив друг друга таким образом, что их соответствующие оси поворота пересекаются под тупым углом так, что противоположные удерживающие губки на двух кольцевых инструментах прижимаются друг к другу только вдоль части периферий кольцевых инструментов. 6. Кольцевой инструмент для закрепления предпочтительно удлиненных тел, представляющих собой гвозди, винты или т.п., в машине для изготовления головок на удлиненных телах, представляющих собой гвозди, винты или т.п., по любому из пп. 1-5,имеющий ось поворота, вокруг которой он может поворачиваться, и содержащий, по меньшей мере, одну опорную поверхность, по существу перпендикулярную оси поворота,а также множество удерживающих губок и средства для установки и закрепления удерживающих губок по периферии на упомянутой опорной поверхности,при этом каждая из упомянутых удерживающих губок содержит, по меньшей мере,одну поверхность с канавкой для приема удлиненного тела в упомянутой канавке и заднюю поверхность, а также первую и вторую боковые поверхности, и при этом, по меньшей мере, вторая боковая поверхность является клинообразной,2 12732 1 2009.12.30 причем удерживающие установочные элементы включают в себя ряд пассивных установочных элементов и ряд активных установочных элементов,при этом упомянутые пассивные установочные элементы прикреплены неподвижно, и каждый из пассивных установочных элементов содержит, по меньшей мере, одну первую удерживающую поверхность, которая расположена под углом, равным или меньшим 90,к опорной поверхности, причем первая удерживающая поверхность приспособлена для взаимодействия с удерживающей губкой,причем каждый из упомянутых активных установочных элементов содержит, по меньшей мере, одну клинообразную сторону, приспособленную для взаимодействия с клинообразной стороной удерживающей губки,и причем ряд удерживающих губок, предпочтительно большая часть удерживающих губок, каждая прикреплена первой боковой поверхностью к первой удерживающей поверхности пассивного установочного элемента, а задней поверхностью - к опорной поверхности с помощью активного установочного элемента, прилегающего ко второй боковой поверхности удерживающей губки, причем упомянутый активный установочный элемент прикреплен посредством болтового соединения для закрепления упомянутого ряда удерживающих губок, по меньшей мере, между опорной поверхностью, удерживающей поверхностью пассивного установочного элемента и клинообразной стороной активного установочного элемента. 7. Удерживающая губка для приема удлиненных тел, представляющих собой гвозди,винты или т.п., в машине для изготовления головок на удлиненных телах, представляющих собой гвозди, винты или т.п., по любому из пп. 1-5, в которой как первая, так и вторая боковые поверхности удерживающей губки являются клинообразными, и при этом клинообразная форма приводит к тому, что боковая поверхность имеет углы В и А, которые соответственно обеспечивают то, что соответствующий активный установочный элемент может создавать силу с составляющей в направлении задней поверхности и что соответствующий активный установочный элемент может создавать силу с составляющей,которая прижмет удерживающую губку к опорной поверхности кольцевого инструмента,при этом упомянутые углы В и А меньше 90. 8. Способ закрепления удерживающих губок, каждая из которых представляет собой удерживающую губку для приема удлиненных тел, представляющих собой гвозди, винты или т.п., по п. 7, в машине для изготовления головок на удлиненных телах, представляющих собой гвозди, винты или т.п., по любому из пп. 1-5, содержащая, по меньшей мере,один кольцевой инструмент для закрепления предпочтительно удлиненных тел, представляющих собой гвозди, винты или т.п., по п. 6, содержащий ряд удерживающих губок, ряд пассивных установочных элементов и ряд активных установочных элементов, заключающийся в том, что прикрепляют упомянутые пассивные установочные элементы неподвижно к кольцевому инструменту,прикрепляют ряд удерживающих губок, предпочтительно большую часть удерживающих губок, каждую первой боковой поверхностью к первой удерживающей поверхности пассивных установочных элементов и задней поверхностью к опорной поверхности кольцевого инструмента, а также активным установочным элементом, прилегающим ко второй боковой поверхности удерживающей губки,при этом активный установочный элемент прикрепляют к кольцевому инструменту, в соответствии с чем каждую из упомянутого ряда удерживающую губку прикрепляют, по меньшей мере, между опорной поверхностью кольцевого инструмента, удерживающей поверхностью пассивного установочного элемента и клинообразной поверхностью активного установочного элемента, причем упомянутый активный установочный элемент используют для приложения силы на, по меньшей мере, одну удерживающую губку для закрепления упомянутой удерживающей губки к кольцевому инструменту. 3 12732 1 2009.12.30 9. Способ по п. 8, отличающийся тем, что устанавливают и закрепляют пассивные установленные элементы в выемках, выполненных на кольцевом инструменте и расположенных вровень или смежных с каждой опорной поверхностью кольцевого инструмента. 10. Способ по п. 8, отличающийся тем, что изготавливают, по меньшей мере, один пассивный установочный элемент за одно целое с кольцевым инструментом путем механической обработки как часть кольцевого инструмента, или путем приваривания, приклеивания, или при помощи аналогичного процесса, к кольцевому инструменту. 11. Способ по любому из пп. 8-10, отличающийся тем, что устанавливают удерживающие губки парами между двумя последовательно расположенными пассивными установочными элементами, которые обращены друг к другу первыми удерживающими поверхностями, причем первую удерживающую губку из пары прикладывают первой боковой поверхностью к удерживающей поверхности первого пассивного установочного элемента, а задней стороной - к опорной поверхности кольцевого инструмента, и при этом вторую удерживающую губку прикладывают первой боковой поверхностью к удерживающей поверхности второго пассивного установочного элемента и задней стороной к опорной поверхности кольцевого инструмента, причем активный установочный элемент,который содержит две противоположные клинообразные стороны, приспособленные для взаимодействия с двумя удерживающими губками, прикладывают клинообразными сторонами ко вторым боковым поверхностям первой и второй удерживающих губок для взаимодействия, и при этом активный установочный элемент прикрепляют к кольцевому инструменту, посредством чего каждую из двух удерживающих губок закрепляют, по меньшей мере, между опорной поверхностью кольцевого инструмента, удерживающей поверхностью пассивного установочного элемента и клинообразной стороной активного установочного элемента. Настоящее изобретение относится к аспектам закрепления удерживающих губок в гвоздильных машинах, включая способ, машину, кольцевой инструмент и удерживающую губку для подобных целей. Например, в ЕР 414 670 раскрыты гвоздильные машины для изготовления удлиненных тел с головками, таких как гвозди, винты, гвозди с широкими шляпками и другие удлиненные тела с головками, при этом машина имеет позицию резки, предназначенную для отрезания отдельных кусков проволоки, которые впоследствии поступают на устройство с валками, которое содержит кольцевой инструмент, причем указанный кольцевой инструмент имеет ось поворота, вокруг которой он может поворачиваться наружную и внутреннюю поверхности, которые обращены соответственно к оси поворота кольцевого инструмента и от нее и поверхность, которая по существу перпендикулярна оси поворота и при этом кольцевой инструмент дополнительно содержит множество удерживающих губок и средства для установки и закрепления удерживающих губок на некотором расстоянии друг относительно друга по периферии кольцевого инструмента причем каждая удерживающая губка имеет канавку для приема удлиненного тела в продольном направлении указанной канавки, в результате чего обеспечивается функционирование удерживающей губки в качестве зажимной губки для фиксации и установки удлиненного тела. Тем самым удерживающая губка может способствовать фиксации отрезанного куска проволоки для обеспечения возможности образования головки на нем путем расплющивания, при этом удерживающая губка выполнена с такой конфигурацией, что головку расплющивают на указанной удерживающей губке. Поскольку кольцевой инструмент в данных машинах выполнен с возможностью поворота вокруг указанной оси поворота, обеспечивается возможность выполнения непрерывного процесса, при котором множество удерживающих губок последовательно проходит 4 12732 1 2009.12.30 мимо места, где куски проволоки отрезают для обеспечения возможности введения каждого отрезанного куска проволоки в удерживающую губку, после чего удерживающая губка смещается из позиции резки в направлении позиции расплющивания, где на отрезанном куске проволоки формируют головку путем расплющивания. Очевидно, что для достижения высокой производительности машины такие машины принимают множество кусков проволоки в единицу времени, и это предполагает то, что кольцевой инструмент поворачивается с относительно высокой скоростью. Это означает, что чрезвычайно важно,чтобы отдельные удерживающие губки были очень точно размещены по периферии кольцевого инструмента. Кроме того, очевидно, что удерживающие губки эффективно фиксируются с тем, чтобы предотвратить их расфиксацию и смещение, в особенности во время процесса расплющивания. В известной машине данная проблема была решена за счет того, что кольцевой инструмент был выполнен по существу с цилиндрической и ориентированной радиально внутрь поверхностью на кольцевом инструменте, и при этом ориентированная внутрь поверхность была снабжена множеством удерживающих губок и соответствующим количеством клинообразных распорных блоков, которые закреплены с прочным прилеганием на ориентированной внутрь поверхности посредством одного или нескольких болтов, которые ввинчены в кольцевой инструмент. Таким образом, в данном решении удерживающие губки и распорные блоки размещают попеременно до тех пор, пока вся вышеупомянутая ориентированная внутрь поверхность не будет покрыта удерживающими губками и распорными блоками, которые прилегают друг к другу. Когда впоследствии распорные блоки прижимают к кольцевому инструменту, вышеописанная клинообразная форма распорных блоков заставляет удерживающие губки прочно заклиниваться между этими блоками, и,соответственно, посредством ослабления и закрепления отдельных распорных блоков можно регулировать взаимное расстояние между удерживающими губками. Однако вышеупомянутый процесс прижима в известной машине является очень трудоемким, и на практике он может быть выполнен в соответствии с требованиями только оператором, имеющим значительный опыт. Кроме того, если отдельный блок или удерживающая губка ослабнет, разрушится или деформируется во время использования машины, то это может повлечь за собой то, что необходимо будет отрегулировать все распорные блоки и удерживающие губки, предусмотренные в кольцевом инструменте,после присоединения или закрепления ослабленного или разрушенного распорного блока или удерживающей губки. Кроме того, в машинах данных типов обычно используются два кольцевых инструмента, при этом удерживающие губки на обоих кольцевых инструментах взаимодействуют при зажиме удлиненных тел между ними. Следовательно, крайне важно, чтобы взаимодействующие пары удерживающих губок были расположены очень точно друг относительно друга. Следовательно, особенно желательно, чтобы получаемую конструкцию, в которой размещают удерживающие губки, можно было получить в виде зеркального варианта на взаимодействующем кольцевом инструменте с тем, чтобы каждая пара губок могла функционировать хорошо. Кроме того, усовершенствование вышеупомянутой машины известно из 6,508,715 В 1, где в общих чертах рассмотрены аспекты соответствующего процесса изготовления гвоздей. Для облегчения зажима удерживающих губок введены независимые удерживающие лотки. Каждый удерживающий лоток может содержать одну или несколько удерживающих губок. С помощью независимых удерживающих лотков избегают взаимозависимости периферической последовательности удерживающих губок и распорных блоков и может быть достигнута более легкая и улучшенная индивидуальная фиксация и регулировка. Варианты осуществления включают в себя лотки в форме обоймы,которые прикреплены болтами к кольцевому инструменту посредством отверстий, расположенных на каждом конце лотков. Последнее означает, что удерживающие губки, раз 5 12732 1 2009.12.30 мещенные в двух соседних удерживающих лотках, будут разделены, по меньшей мере,двумя комплектами болтов, то есть по одному комплекту для каждого из двух соседних концов лотка. Это ограничивает максимальное количество удерживающих губок, которые могут быть установлены на кольцевом инструменте. В вариантах осуществления, в которых большее количество удерживающих губок смонтировано в одном удерживающем лотке, трудно поддерживать одинаковое расстояние, которое обычно желательно, между всеми удерживающими губками. Одинаковое расстояние может быть получено, например,с помощью удерживающих губок одинакового размера в сочетании с шириной каждого зажимного блока (распорного блока), соответствующей ширине концов двух соседних лотков. Это представляет собой конструктивное ограничение для удерживающих лотков в отношении максимального количества удерживающих губок на кольцевом инструменте. Первый аспект настоящего изобретения состоит в обеспечении простого, эффективного и точного закрепления удерживающих губок на кольцевом инструменте. Другой аспект состоит в обеспечении усовершенствования закрепления большого количества удерживающих губок на кольцевом инструменте. Другие особенности настоящего изобретения следуют из описания и чертежей. Первая концепция изобретения включает в себя машину для изготовления головок на удлиненных телах, представляющих собой гвозди, винты или т.п., содержащую, по меньшей мере, один кольцевой инструмент, имеющий ось поворота, вокруг которой он может поворачиваться, при этом кольцевой инструмент содержит, по меньшей мере, одну опорную поверхность, по существу перпендикулярную оси поворота, а также множество удерживающих губок и средства для установки и закрепления упомянутых удерживающих губок по периферии кольцевого инструмента на опорной поверхности,при этом каждая из удерживающих губок содержит, по меньшей мере, одну поверхность с канавкой для приема удлиненного тела в продольном направлении в указанной канавке и первую и вторую боковые поверхности, а также заднюю сторону, и при этом, по меньшей мере, вторая боковая поверхность выполнена клинообразной, причем кольцевой инструмент содержит множество удерживающих установочных элементов, при этом установочные элементы содержат ряд пассивных установочных элементов и ряд активных установочных элементов,причем пассивные установочные элементы неподвижно прикреплены к кольцевому инструменту и каждый из указанных пассивных установочных элементов содержит, по меньшей мере, одну первую удерживающую поверхность, при этом первая удерживающая поверхность расположена под углом, равным или меньшим 90, к опорной поверхности кольцевого инструмента, причем упомянутая первая удерживающая поверхность приспособлена для взаимодействия с удерживающей губкой,причем каждый из упомянутых активных установочных элементов содержит, по меньшей мере, одну клинообразную сторону, приспособленную для взаимодействия с клинообразной поверхностью удерживающей губки,причем ряд удерживающих губок, предпочтительно большая часть удерживающих губок, каждая прикреплена первой боковой поверхностью к первой удерживающей поверхности пассивного установочного элемента, а задней стороной - к опорной поверхности кольцевого инструмента с помощью активного установочного элемента, прилегающего ко второй боковой поверхности удерживающей губки, при этом упомянутый активный установочный элемент прикреплен к кольцевому инструменту болтовым соединением для закрепления упомянутого ряда удерживающих губок, по меньшей мере, между опорной поверхностью кольцевого инструмента, удерживающей поверхностью пассивного установочного элемента и клинообразной поверхностью активного установочного элемента. Тем самым гарантируется то, что удерживающие губки могут быть, например, заменены без ослабления многих других удерживающих губок, и то, что удерживающие губки могут быть установлены очень точно и с возможностью воспроизведения. Также гаранти 6 12732 1 2009.12.30 руется то, что удерживающие губки могут быть эффективно и легко закреплены. Каждый из пассивных установочных элементов создает, по меньшей мере, одну неподвижную опору, по которой одна или несколько удерживающих губок могут быть выровнены так,что при этом снижается степень взаимозависимости между закрепленными удерживающими губками, в результате чего достигается более высокая степень точности, даже когда предусмотрено большое количество удерживающих губок, а также когда расстояние между губками идентично по всей периферии кольцевого инструмента. В дополнительном предпочтительном варианте осуществления каждый из пассивных установочных элементов содержит, по меньшей мере, одну, составляющую одно целое с ним, часть в виде фланца, причем упомянутая часть приспособлена для крепления к кольцевому инструменту посредством крепежных средств, по меньшей мере, в одном месте,при этом упомянутое место расположено на меньшем радиусе от оси поворота кольцевого инструмента, чем удерживающие губки. В данном месте имеется свободное пространство,которое может быть использовано, например, для закрепления пассивного установочного элемента одним или несколькими болтами или т.п., для которых в противном случае не было бы места. В еще одном дополнительном предпочтительном варианте осуществления каждый из пассивных установочных элементов закреплен на кольцевом инструменте крепежными средствами, включающими в себя, по меньшей мере, один болт, который создает возможность безопасного и надежного крепления и который может быть затянут с достаточным крутящим моментом для обеспечения неподвижности. В еще одном дополнительном предпочтительном варианте осуществления каждый из пассивных установочных элементов закреплен на кольцевом инструменте крепежными средствами, включающими в себя, по меньшей мере, один болт, вставленный со стороны кольцевого инструмента, которая противоположна стороне, на которой размещены пассивные установочные элементы. За счет использования противоположной стороны достигается то, что болт может быть размещен в таком положении, в котором пространство для размещения головки болта с другой стороны для него отсутствовало бы. В еще одном дополнительном предпочтительном варианте осуществления машина содержит два кольцевых инструмента, расположенных напротив другдруга таким образом,что их соответствующие оси поворота пересекаются под тупым углом так, что противоположные удерживающие губки на двух кольцевых инструментах прижимаются друг к другу только вдоль части периферий кольцевых инструментов. Дополнительная концепция изобретения включает в себя кольцевой инструмент для закрепления предпочтительно удлиненных тел, представляющих собой гвозди, винты или т.п., в машине для изготовления головок на удлиненных телах, причем указанный кольцевой инструмент имеет ось поворота, вокруг которой он может поворачиваться, и содержащий, по меньшей мере, одну опорную поверхность, по существу перпендикулярную оси поворота, а также множество удерживающих губок и средства для установки и закрепления удерживающих губок по периферии на упомянутой опорной поверхности,при этом каждая из упомянутых удерживающих губок содержит, по меньшей мере,одну поверхность с канавкой для приема удлиненного тела в упомянутой канавке и заднюю поверхность, а также первую и вторую боковые поверхности, и при этом, по меньшей мере, вторая боковая поверхность является клинообразной,причем удерживающие установочные элементы включают в себя ряд пассивных установочных элементов и ряд активных установочных элементов,при этом упомянутые пассивные установочные элементы прикреплены неподвижно, и каждый из пассивных установочных элементов содержит, по меньшей мере, одну первую удерживающую поверхность, которая расположена под углом, равным или меньшим 90,к опорной поверхности, причем первая удерживающая поверхность приспособлена для взаимодействия с удерживающей губкой, причем каждый из упомянутых активных уста 7 12732 1 2009.12.30 новочных элементов содержит, по меньшей мере, одну клинообразную сторону, приспособленную для взаимодействия с клинообразной стороной удерживающей губки,и причем ряд удерживающих губок, предпочтительно большая часть удерживающих губок, каждая прикреплена первой боковой поверхностью к первой удерживающей поверхности пассивного установочного элемента, а задней поверхностью - к опорной поверхности с помощью активного установочного элемента, прилегающего ко второй боковой поверхности удерживающей губки, причем упомянутый активный установочный элемент прикреплен посредством болтового соединения для закрепления упомянутого ряда удерживающих губок, по меньшей мере, между опорной поверхностью, удерживающей поверхностью пассивного установочного элемента и клинообразной стороной активного установочного элемента. Тем самым гарантируется то, что удерживающие губки могут быть, например, заменены без ослабления многих других удерживающих губок, и то, что удерживающие губки могут быть установлены очень точно и с возможностью воспроизведения. Также гарантируется то, что удерживающие губки могут быть эффективно и легко закреплены. Каждый из пассивных установочных элементов создает, по меньшей мере, одну неподвижную опору, по которой одна или несколько удерживающих губок могут быть выровнены так,что при этом снижается степень взаимозависимости между закрепленными удерживающими губками, в результате чего достигается более высокая степень точности, даже когда предусмотрено большое количество удерживающих губок, а также когда расстояние между губками идентично по всей периферии кольцевого инструмента. Кроме того, изобретение относится к удерживающей губке для приема удлиненных тел, представляющих собой гвозди, винты или т.п., в машине для изготовления головок на удлиненных телах, представляющих собой гвозди, винты или т.п., в которой как первая,так и вторая боковые поверхности удерживающей губки являются клинообразными, и при этом клинообразная форма приводит к тому, что боковая поверхность имеет углы В и А,которые соответственно обеспечивают то, что соответствующий активный установочный элемент может создавать силу с составляющей в направлении задней поверхности, и что соответствующий активный установочный элемент может создавать силу с составляющей,которая прижмет удерживающую губку к опорной поверхности кольцевого инструмента,при этом углы В и А меньше 90. Это гарантирует то, что силы, прикладываемые к удерживающим губкам активными установочными элементами, смогут обеспечить поджим губки как к опорной поверхности кольцевого инструмента, так и ко второй опорной поверхности, расположенной перпендикулярно или по существу перпендикулярно к первой упомянутой опорной поверхности, что в сочетании обеспечивает очень надежное закрепление удерживающих губок. Другая концепция изобретения включает в себя способ закрепления удерживающих губок, каждая из которых представляет собой удерживающую губку для приема удлиненных тел, представляющих собой гвозди, винты или т.п., в машине для изготовления головок на удлиненных телах, представляющих собой гвозди, винты или т.п., содержащей, по меньшей мере, один кольцевой инструмент для закрепления предпочтительно удлиненных тел, представляющих собой гвозди, винты или т.п., содержащий ряд удерживающих губок, ряд пассивных установочных элементов и ряд активных установочных элементов,заключающийся в том, что прикрепляют упомянутые пассивные установочные элементы неподвижно к кольцевому инструменту,прикрепляют ряд удерживающих губок, предпочтительно большую часть удерживающих губок, каждую первой боковой поверхностью к первой удерживающей поверхности пассивных установочных элементов и задней поверхностью к опорной поверхности кольцевого инструмента, а также активным установочным элементом, прилегающим ко второй боковой поверхности удерживающей губки,8 12732 1 2009.12.30 при этом активный установочный элемент прикрепляют к кольцевому инструменту, в соответствии с чем каждую из упомянутого ряда удерживающую губку прикрепляют, по меньшей мере, между опорной поверхностью кольцевого инструмента, удерживающей поверхностью пассивного установочного элемента и клинообразной поверхностью активного установочного элемента, причем упомянутый активный установочный элемент используют для приложения силы на, по меньшей мере, одну удерживающую губку для закрепления упомянутой удерживающей губки к кольцевому инструменту. Под признаком, заключающимся в том, что пассивные установочные элементы закреплены неподвижно, следует понимать, что удерживающая губка может быть прикреплена к одной стороне такого установочного элемента без существенного воздействия, то есть перемещения, на любую удерживающую губку, прикрепленную к противоположной стороне указанного пассивного установочного элемента. Альтернативно неподвижность пассивных установочных элементов может быть повышена, если пассивные установочные элементы установлены и закреплены в выемках,выполненных на кольцевом инструменте и расположенных вровень или смежных с каждой опорной поверхностью кольцевого инструмента. В качестве другой альтернативы, по меньшей мере, один пассивный установочный элемент изготавливают за одно целое с кольцевым инструментом путем механической обработки как часть кольцевого инструмента, или путем приваривания, приклеивания или при помощи аналогичного процесса, к кольцевому инструменту. Оба альтернативных варианта могут быть объединены. В качестве дополнительного альтернативного варианта или в комбинации, полной или частичной, с вышеупомянутым, удерживающие губки устанавливают парами между двумя последовательно расположенными пассивными установочными элементами, которые обращены друг к другу первыми удерживающими поверхностями, причем первую удерживающую губку из пары прикладывают первой боковой поверхностью к удерживающей поверхности первого пассивного установочного элемента, а задней стороной - к опорной поверхности кольцевого инструмента, и при этом вторую удерживающую губку прикладывают первой боковой поверхностью к удерживающей поверхности второго пассивного установочного элемента и задней стороной к опорной поверхности кольцевого инструмента, причем активный установочный элемент, который содержит две противоположные клинообразные стороны, приспособленные для взаимодействия с двумя удерживающими губками, прикладывают клинообразными сторонами ко вторым боковым поверхностям первой и второй удерживающих губок для взаимодействия, и при этом активный установочный элемент прикрепляют к кольцевому инструменту, посредством чего каждую из двух удерживающих губок закрепляют, по меньшей мере, между опорной поверхностью кольцевого инструмента, удерживающей поверхностью пассивного установочного элемента и клинообразной стороной активного установочного элемента. Тем самым достигается то, что удерживающие губки могут быть закреплены очень точно парами и простым образом. Ниже изобретение описано со ссылкой на чертежи, которые показывают примеры вариантов осуществления изобретения. Фиг. 1 показывает кольцевой инструмент, включающий в себя элементы согласно изобретению, на подетальном виде. Фиг. 2 показывает участок кольцевого инструмента с прикрепленными удерживающими губками на виде в перспективе. Фиг. 3 показывает участок кольцевого инструмента с прикрепленными удерживающими губками на виде сверху. Фиг. 4 а-с показывает удерживающую губку на виде спереди, сверху и в перспективе. Фиг. 5 а-с показывает пассивный удерживающий установочный элемент на виде спереди, сверху и в перспективе. 12732 1 2009.12.30 Фиг. 6 а-с показывает активный удерживающий установочный элемент на виде спереди, сверху и в перспективе. Фиг. 7 показывает участок кольцевого инструмента, включая элементы согласно изобретению, на виде сверху. Фиг. 8 показывает упрощенное сечение дополнительного кольцевого инструмента с прикрепленной удерживающей губкой на виде спереди. Фиг. 9 показывает упрощенное сечение еще одного дополнительного кольцевого инструмента с прикрепленными удерживающими губками на виде спереди. Фиг. 10 показывает упрощенное сечение другого кольцевого инструмента с прикрепленными удерживающими губками на виде спереди. Фиг. 11 показывает упрощенное сечение другого кольцевого инструмента с прикрепленными удерживающими губками на виде спереди. На фиг. 1-3 показаны кольцевые инструменты 10 для закрепления предпочтительно удлиненных тел, представляющих собой гвозди, винты или т.п., в машине для изготовления головок на удлиненных телах, представляющих собой гвозди, винты или т.п., при этом кольцевой инструмент имеет ось поворота, вокруг которой он может поворачиваться, и содержит, по меньшей мере, одну опорную поверхность 4, по существу перпендикулярную оси поворота, при этом кольцевой инструмент 10 содержит множество удерживающих губок 2 и средства для установки и закрепления упомянутых удерживающих губок по периферии кольцевого инструмента 10 на опорной поверхности 4. Кольцевой инструмент 10 дополнительно содержит множество удерживающих установочных элементов 6 и 8, которые включают в себя ряд пассивных установочных элементов 6 и ряд активных установочных элементов 8. Пассивные установочные элементы 6 неподвижно прикреплены к кольцевому инструменту 10. Каждый из активных установочных элементов 8 содержит, по меньшей мере, одну клинообразную сторону, приспособленную для взаимодействия с клинообразной стороной удерживающей губки 2, так что каждая из удерживающих губок может быть прикреплена одной стороной к пассивному установочному элементу 6, а задней стороной - к опорной поверхности 4, а также с помощью активного установочного элемента 8, прилегающего к противоположной стороне удерживающей губки 2, при этом активный установочный элемент 8 прикрепляют к кольцевому инструменту 10 посредством болтового соединения с помощью, по меньшей мере,одного болта 28. Пассивные установочные элементы 6 также закреплены болтами 28. В предпочтительном варианте осуществления кольцевой инструмент 10 содержит дополнительную опорную поверхность 5, которая, участок за участком, по существу перпендикулярна опорной поверхности 4. Это обеспечивает дополнительную опору для удерживающей губки 2. Пассивные установочные элементы 6 могут быть размещены в выемке 26, образованной между двумя выступающими вверх элементами 30, для обеспечения неподвижности пассивных установочных элементов 6. На фиг. 1-3 выемки 26 расположены смежно части опорной поверхности 4, на которую опираются удерживающие губки 2, но выемки также могут быть расположены вровень с удерживающими губками 2. Другими способами обеспечения неподвижности являются скрепление болтами, сварка, склеивание или тому подобное. На фиг. 1 показано, что болты 28, предназначенные для крепления и фиксации пассивных установочных элементов 6, должны быть вставлены со стороны кольцевого инструмента, противоположной опорной поверхности 4. Принцип крепления удерживающих губок 2, как показано на фиг. 1-3, по существу соответствует принципу, показанному на фиг. 10. На фиг. 4 а-с показана удерживающая губка 2, содержащая, по меньшей мере, одну поверхность 12 с канавкой 14 для приема удлиненного тела в продольном направлении в указанной канавке и первую боковую поверхность 16 и вторую боковую поверхность 18, а 10 12732 1 2009.12.30 также заднюю сторону 20. По меньшей мере, вторая боковая поверхность 18 выполнена клинообразной, однако первая боковая сторона 16 также может быть выполнена клинообразной. Предпочтительно обе боковые поверхности 16 и 18 являются клинообразными, и удерживающая губка 2 является по существу симметричной относительно плоскости симметрии, пересекающей нижнюю часть канавки 14. Клинообразная форма приводит к тому, что боковая поверхность 18 имеет углы В и А, которые соответственно обеспечивают то, что соответствующий активный установочный элемент 8 может создавать силу с составляющей в направлении задней поверхности 20, и что соответствующий активный установочный элемент 8 может создавать силу с составляющей, которая прижмет удерживающую губку 2 к опорной поверхности 5 кольцевого инструмента 10. Предпочтительно боковая поверхность 18 расположена как под углом В, так и под углом А, причем указанные углы предпочтительно составляют более 2 градусов, а более предпочтительно от 2 до 15 градусов. На фиг. 5 а-с показан пассивный удерживающий установочный элемент 6, приспособленный для неподвижного прикрепления к кольцевому инструменту 10. Установочный элемент содержит, по меньшей мере, одну первую удерживающую поверхность 22, которая расположена под углом, равным или меньшим 90, к опорной поверхности кольцевого инструмента, причем упомянутая первая удерживающая поверхность приспособлена для взаимодействия с удерживающей губкой 2. В данном варианте осуществления вторая удерживающая поверхность 23 расположена по существу напротив первой удерживающей поверхности 22. Установочный элемент 6 снабжен отверстием 36 для вставки болта для прикрепления установочного элемента к кольцевому инструменту 10. Показанный установочный элемент 6 дополнительно содержит одну, составляющую одно целое с ним,часть в виде фланца 32, причем упомянутая часть приспособлена для крепления к кольцевому инструменту 10 болтами посредством трех резьбовых отверстий 34. Фланец 32 приспособлен для расположения на кольцевом инструменте 10, причем место этого расположения находится на меньшем радиусе от оси поворота, чем удерживающие губки 2. Пассивный установочный элемент 6 в целом или только составляющая одно целое с ним часть в виде фланца 32 может быть приспособлен для взаимодействия с выемкой 26 в кольцевом инструменте 10. На фиг. 6 а-с показан активный удерживающий установочный элемент 8. Активный установочный элемент 8 содержит, по меньшей мере, одну клинообразную сторону 24,приспособленную для взаимодействия с клинообразной стороной удерживающей губки 2. Активный установочный элемент 8 приспособлен для прилегания к боковой поверхности,по меньшей мере, одной удерживающей губки 2, чтобы прикладывать к ней силы для прикрепления удерживающей губки к кольцевому инструменту 10. Установочный элемент 8 содержит отверстие 38, которое используется для вставки болта для присоединения к кольцевому инструменту 10. В показанном варианте осуществления установочный элемент содержит две клинообразные стороны 24 и 25. На фиг. 7 показан участок кольцевого инструмента 10, включающий в себя две прикрепленные удерживающие губки 2, активный удерживающий установочный элемент 8 и два пассивных, неподвижно закрепленных, удерживающих установочных элемента 6. Показанные удерживающие губки 2 являются клинообразными, причем указанная клинообразная форма имеет углы, составляющие менее 90 к плоскости, перпендикулярной оси поворота, а также менее 90 к плоскости, параллельной оси поворота. Удерживающие установочные элементы 6 и 8 прикреплены болтами 28 к кольцевому инструменту 10. На фиг. 7 можно видеть, что расстояние по периферии кольцевого инструмента 10 между удерживающими губками 2 сравнительно больше соответствующего расстояния, показанного на фиг. 2 и 3. Фиг. 8 демонстрирует один принцип изобретения. На опорной поверхности 4 кольцевого инструмента 10 удерживающая губка 2 закреплена между пассивным удерживающим 11 12732 1 2009.12.30 установочным элементом 6 и активным удерживающим установочным элементом 8. Губка содержит для взаимодействия заднюю сторону 20, обращенную к опорной поверхности 4, боковую поверхность 16, обращенную к удерживающей поверхности 22 на пассивном установочном элементе 6, и клинообразную боковую поверхность 18, обращенную к клинообразной стороне 24 активного установочного элемента 8. Пассивный установочный элемент 6 выполнен за одно целое с кольцевым инструментом 10 за счет механической обработки в виде части кольцевого инструмента, в результате чего он неподвижно прикреплен к кольцевому инструменту 10. Удерживающая поверхность 22 пассивного установочного элемента расположена под углом, равным или меньшим 90 (показан как угол 90), к опорной поверхности 4 и приспособлена для взаимодействия с удерживающей губкой 2. Активный установочный элемент 8 содержит, по меньшей мере, одну клинообразную сторону 24, приспособленную для взаимодействия с клинообразной стороной удерживающей губки 2. Тем самым удерживающая губка 2 крепится первой боковой поверхностью 16 к первой удерживающей поверхности 22 пассивного установочного элемента 6, а задней стороной 20 - к опорной поверхности 4, а также с помощью активного установочного элемента 8, прилегающего ко второй боковой поверхности 18 удерживающей губки 2, причем активный установочный элемент 8 прикреплен к кольцевому инструменту 10 посредством болтового соединения (не показано) для закрепления удерживающей губки 2, по меньшей мере, между опорной поверхностью 4, удерживающей поверхностью 22 пассивного установочного элемента 6 и клинообразной стороной 24 активного установочного элемента 8. Фиг. 9 показывает другой принцип изобретения. На опорной поверхности 4 кольцевого инструмента 10 каждая из двух удерживающих губок 2 закреплена между пассивным удерживающим установочным элементом 6 и активным удерживающим установочным элементом 8. Каждая губка 2 содержит для взаимодействия заднюю сторону 20, обращенную к опорной поверхности 4, боковую поверхность 16, обращенную к соответствующей удерживающей поверхности 22 и 23 на пассивном установочном элементе 6, и клинообразную боковую поверхность 18, обращенную к клинообразной стороне 24 активного установочного элемента 8. Пассивный установочный элемент 6 выполнен за одно целое с кольцевым инструментом 10 путем механической обработки как часть кольцевого инструмента, в результате чего он неподвижно прикреплен к кольцевому инструменту 10. Удерживающие поверхности 22 и 23 пассивного установочного элемента расположены под углом, равным или меньшим 90 (показанным в виде угла 90), к опорной поверхности 4, и каждая из них приспособлена для взаимодействия с удерживающей губкой 2. Каждый из активных установочных элементов 8 содержит, по меньшей мере, одну клинообразную сторону 24, приспособленную для взаимодействия с клинообразной стороной удерживающей губки 2. Тем самым каждая удерживающая губка 2 крепится первой боковой поверхностью 16 соответственно к первой удерживающей поверхности 22 и 23 пассивного установочного элемента 6, а задней стороной 20 - к опорной поверхности 4, а также с помощью активного установочного элемента 8, прилегающего ко второй боковой поверхности 18 удерживающей губки 2, причем активные установочные элементы 8 прикреплены к кольцевому инструменту 10 посредством болтового соединения (не показано) для закрепления удерживающих губок 2, по меньшей мере, между опорной поверхностью 4, удерживающей поверхностью 22 и 23 пассивного установочного элемента 6, соответственно, и клинообразной стороной 24 активного установочного элемента 8. Фиг. 10 показывает дополнительный принцип изобретения. На опорной поверхности 4 кольцевого инструмента 10 закреплены две удерживающие губки 2, при этом каждая из них закреплена между пассивным удерживающим установочным элементом 6 и активным удерживающим установочным элементом 8. Каждая губка 2 содержит для взаимодействия заднюю сторону 20, обращенную к опорной поверхности 4, боковую поверхность 16, обращенную к соответствующей удерживающей поверхности 22 и 23 на пассивном устано 12 12732 1 2009.12.30 вочном элементе 6, и клинообразную боковую поверхность 18, обращенную к соответствующей клинообразной стороне 24 и 25 активного установочного элемента 8. Пассивные установочные элементы 6 прикреплены к кольцевому инструменту 10 посредством болтового соединения (не показано), в результате чего они неподвижно прикреплены к кольцевому инструменту 10. Удерживающие поверхности 22 и 23 пассивных установочных элементов расположены под углом, равным или меньшим 90 (показан как угол 90), к опорной поверхности 4, и каждая из удерживающих поверхностей 22 и 23 приспособлена для взаимодействия с удерживающей губкой 2. Активный установочный элемент 8 содержит две клинообразные стороны 24 и 25, каждая из которых приспособлена для взаимодействия с клинообразной стороной удерживающей губки 2. Тем самым каждая удерживающая губка 2 крепится первой боковой поверхностью 16 к соответствующей первой удерживающей поверхности 22 и 23 пассивного установочного элемента 6, а задней стороной 20 - к опорной поверхности 4, а также с помощью активного установочного элемента 8, прилегающего ко второй боковой поверхности 18 удерживающих губок 2,причем указанный активный установочный элемент 8 прикреплен к кольцевому инструменту 10 болтового соединения (не показано) для закрепления удерживающих губок 2, по меньшей мере, между опорной поверхностью 4, соответствующей удерживающей поверхностью 22 и 23 пассивного установочного элемента 6 и соответствующей клинообразной стороной 24 и 25 активного установочного элемента 8. Фиг. 11 показывает еще один принцип изобретения. На опорной поверхности 4 кольцевого инструмента 10 закреплены удерживающие губки 2, при этом каждая из них закреплена между пассивным удерживающим установочным элементом 6 и активным удерживающим установочным элементом 8. Губка 2 содержит для взаимодействия заднюю сторону 20, обращенную к опорной поверхности 4, боковую поверхность 18, обращенную к удерживающей поверхности 22 на пассивном установочном элементе 6, и клинообразную боковую поверхность 16, обращенную к клинообразной стороне 24 активного установочного элемента 8. Пассивные установочные элементы 6 расположены в выемках 26 в кольцевом инструменте 10 для неподвижного крепления. Удерживающая поверхность 22 пассивного установочного элемента расположена под углом, меньшим 90, к опорной поверхности 4 для создания клинообразной формы и приспособлена для взаимодействия с удерживающей губкой 2. Каждый из активных установочных элементов 8 содержит клинообразную сторону 24, приспособленную для взаимодействия с клинообразной стороной удерживающей губки 2. Тем самым удерживающие губки 2 крепятся первой боковой поверхностью 18 к первой удерживающей поверхности 22 пассивного установочного элемента 6, а задней стороной 20 - к опорной поверхности 4, а также с помощью активного установочного элемента 8, прилегающего ко второй боковой поверхности 16 удерживающей губки 2, причем указанный активный установочный элемент 8 прикреплен к кольцевому инструменту 10 посредством болтового соединения (не показано) для закрепления удерживающих губок 2, по меньшей мере, между опорной поверхностью 4,удерживающей поверхностью 22 пассивного установочного элемента 6 и клинообразной стороной 24 активного установочного элемента 8. Каждый из активных установочных элементов 8 дополнительно содержит вторую клинообразную сторону 25, приспособленную для взаимодействия с удерживающей поверхностью 23 пассивного удерживающего элемента 6. В вариантах осуществления, показанных, например, на фиг. 10 и 11, клинообразные стороны 24 и 25 активных установочных элементов 8 предпочтительно расположены симметрично для уравновешивания боковых реакций от удерживающих губок 2 (фиг. 10) и удерживающей губки 2 и поверхности 23 установочного элемента 6 (фиг. 11) соответственно, когда непоказанный, по меньшей мере, один болт затягивают для закрепления установочного элемента 8. 12732 1 2009.12.30 Следует понимать, что изобретение в том виде, как оно раскрыто в описании и на чертежах, может быть модифицировано и изменено, и при этом по-прежнему находиться в пределах объема изобретения, определенного формулой изобретения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 18
