Заготовка для ключа, ключ и замковая система

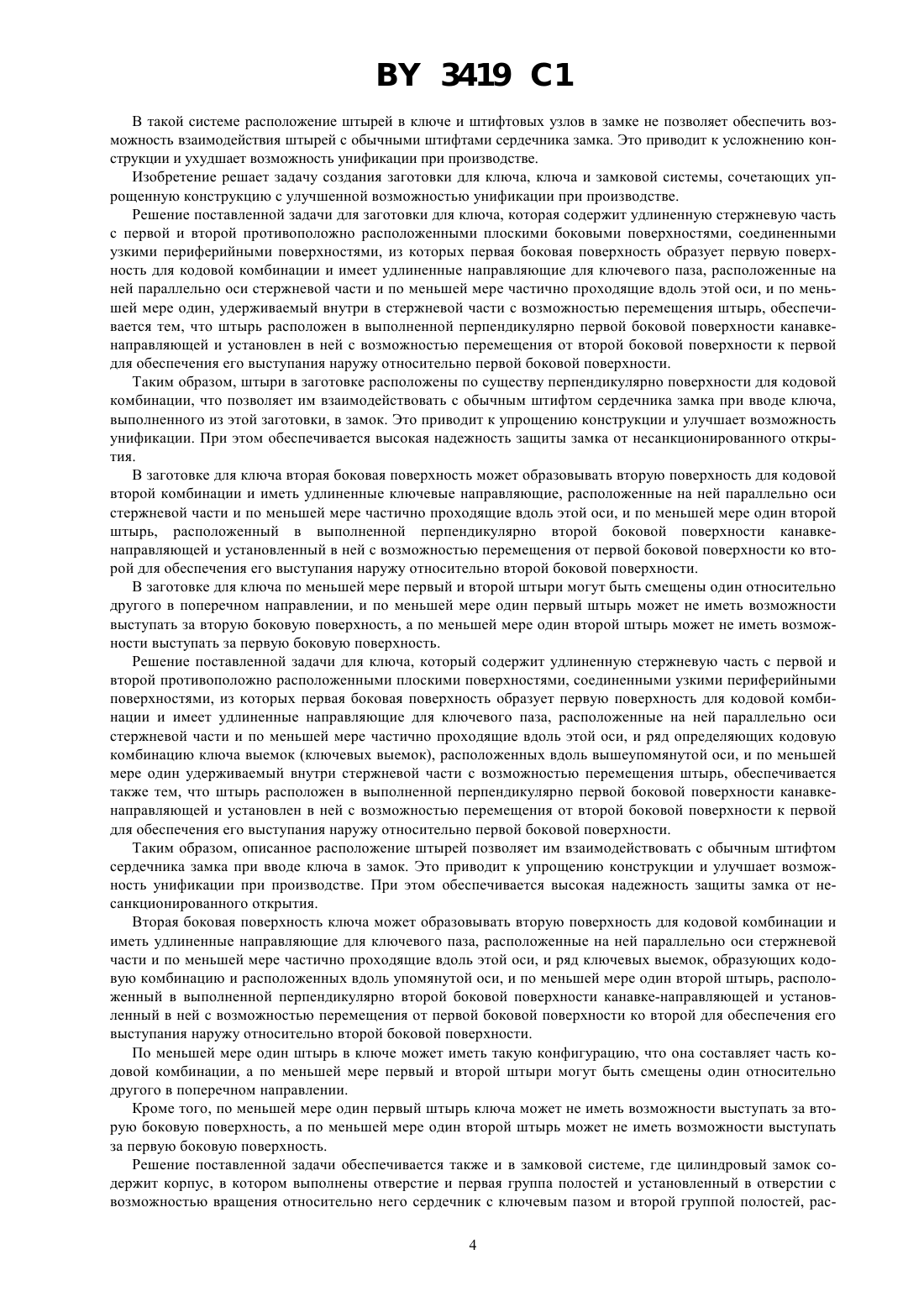

05 27/00, 05 35/00 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Заготовка для ключа, содержащая удлиненную стержневую часть с первой и второй противоположно расположенными плоскими боковыми поверхностями, соединяющимися более узкими периферийными поверхностями, из которых вышеупомянутая первая боковая поверхность, служащая для образования первой поверхности для кодовой комбинации, имеет удлиненные направляющие для ключевого паза, расположенные на ней параллельно оси стержневой части и проходящие по меньшей мере частично вдоль этой оси, и по меньшей мере один удерживаемый внутри стержневой части с возможностью перемещения штырь, отличающаяся тем, что упомянутый штырь расположен в выполненной в стержневой части перпендикулярно первой боковой поверхности канавке - направляющей и установлен в ней с возможностью перемещения от второй боковой поверхности к первой для обеспечения выступания его наружу относительно первой боковой поверхности. 2. Заготовка для ключа по п. 1, отличающаяся тем, что вторая боковая поверхность образует поверхность для второй кодовой комбинации и также имеет удлиненные направляющие для ключевого паза, расположенные на ней параллельно оси стержневой части и проходящие по меньшей мере частично вдоль этой оси, и по меньшей мере один второй удерживаемый Фиг. 1 а Фиг. 1 б внутри стержневой части с возможностью перемещения штырь, расположенный в канавке-направляющей 3419 1 стержневой части перпендикулярно второй боковой поверхности и установленный с возможностью перемещения от первой боковой поверхности ко второй для обеспечения выступания его наружу относительно второй боковой поверхности. 3. Заготовка для ключа по п. 2, отличающаяся тем, что по меньшей мере второй и первый штыри смещены относительно другого в поперечном направлении. 4. Заготовка для ключа по п. 1, отличающаяся тем, что по меньшей мере один первый подвижный штырь установлен в соответствующей канавке-направляющей так, что не может выдаваться из вышеупомянутой второй боковой поверхности. 5. Заготовка для ключа по п. 2, отличающаяся тем, что по меньшей мере один второй подвижный штырь установлен в соответствующей канавке-направляющей так, что не может выдаваться из вышеупомянутой первой боковой поверхности. 6. Ключ, содержащий удлиненную стержневую часть с первой и второй противоположно расположенными плоскими боковыми поверхностями, соединяющимися более узкими периферийными поверхностями, из которых вышеупомянутая первая боковая поверхность, служащая для образования первой поверхности для кодовой комбинации, имеет удлиненные направляющие для ключевого паза, расположенные на ней параллельно оси стержневой части и проходящие по меньшей мере частично вдоль этой оси, и ряд определяющих кодовую комбинацию ключа выемок, расположенных вдоль вышеупомянутой оси, и по меньшей мере один удерживаемый внутри стержневой части с возможностью перемещения штырь, отличающийся тем, что упомянутый штырь расположен в выполненной в стержневой части перпендикулярно первой боковой поверхности канавке-направляющей и установлен в ней с возможностью перемещения от второй боковой поверхности к первой для обеспечения выступания его наружу относительно первой боковой поверхности. 7. Ключ по п. 7, отличающийся тем, что вторая боковая поверхность образует поверхность для второй кодовой комбинации и также имеет удлиненные направляющие для ключевого паза, расположенные на ней параллельно оси стержневой части и проходящие по меньшей мере частично вдоль этой оси, и ряд определяющих кодовую комбинацию ключа выемок, расположенных вдоль вышеупомянутой оси, и по меньшей мере один второй удерживаемый внутри стержневой части с возможностью перемещения штырь, расположенный в канавке-направляющей стержневой части перпендикулярно второй боковой поверхности и установленный с возможностью перемещения от первой боковой поверхности ко второй для обеспечения выступания его наружу относительно второй боковой поверхности. 8. Ключ по п. 6 или 7, отличающийся тем, что по меньшей мере одному подвижному штырю придана форма, определяющая часть кодовой ключевой комбинации. 9. Ключ по п. 7, отличающийся тем, что по меньшей мере второй и первый штыри смещены относительно другого в поперечном направлении. 10. Ключ по п. 6, отличающийся тем, что по меньшей мере один первый подвижный штырь установлен в соответствующей канавке-направляющей так, что не может выдаваться из вышеупомянутой второй боковой поверхности. 11. Ключ по п. 7, отличающийся тем, что по меньшей мере один второй подвижный штырь установлен в соответствующей канавке-направляющей так, что не может выдаваться из вышеупомянутой первой боковой поверхности. 12. Замковая система, включающая цилиндровый замок, содержащий корпус, в котором выполнены отверстие и первая группа полостей, и установленный в отверстии корпуса с возможностью вращения относительно него сердечник, в котором выполнены ключевой паз и вторая группа полостей, расположенных с одной стороны ключевого паза так, что каждая полость первой группы имеет возможность располагаться соосно с соответствующей полостью второй группы при повороте сердечника в первое положение относительно корпуса, а в полостях соответственно расположены с возможностью продольного смещения первые и вторые штифтовые узлы, и ключ, содержащий удлиненную стержневую часть с первой и второй противоположно расположенными плоскими боковыми поверхностями, соединяющимися более узкими периферийными поверхностями, из которых вышеупомянутая первая боковая поверхность, служащая для образования первой поверхности для кодовой комбинации, имеет удлиненные направляющие для ключевого паза, расположенные на ней параллельно оси стержневой части и проходящие по меньшей мере частично вдоль этой оси, и ряд определяющих кодовую комбинацию ключа выемок, расположенных вдоль вышеупомянутой оси,и по меньшей мере один, удерживаемый внутри стержневой части с возможностью перемещения штырь, отличающаяся тем, что в ключе упомянутый штырь расположен в выполненной в стержневой части перпендикулярно первой боковой поверхности канавке-направляющей и установлен в ней с возможностью перемещения от второй боковой поверхности к первой для обеспечения выступания его наружу относительно первой боковой поверхности вдоль ряда ключевых полостей, а замок снабжен третьим штифтовым узлом,который расположен в сердечнике на стороне ключевого паза, противоположной той, где находятся вторые штифтовые узлы, лицом к одному из вторых штифтовых узлов, смонтирован с возможностью продольного смещения вдоль своей оси, соосной с осью одного из вторых штифтовых узлов, и предназначен для вытал 2 3419 1 кивания по меньшей мере одного подвижного штыря из ключа до достижения им одного из противолежащих вторых штифтовых узлов. 13. Система по п. 12, отличающаяся тем, что третий штифтовой узел имеет подпружиненный штифт. 14. Система по п. 12, отличающаяся тем, что в ключе по меньшей мере один первый подвижный штырь установлен в соответствующей канавке-направляющей так, что не может выступать за вышеупомянутую вторую боковую поверхность ключа. Изобретение относится к запирающим механизмам, а более конкретно - к заготовкам для ключей, ключам и замкам, которые отпираются и запираются такими ключами. Известны самые разнообразные конструкции заготовок для ключей с соответствующими замками. Традиционные заготовки имеют цельную, как правило, удлиненную часть с ключевыми выемками, связанную с головкой ключа. Известны также различные типы замков с цилиндровым механизмом и защитными устройствами и ключей для них 1, 2, 3, 5, 6, 7, 8, 9. Известна заготовка для ключа, содержащая удлиненную стержневую часть с первой и второй противоположно расположенными плоскими боковыми поверхностями, соединенными узкими периферийными поверхностями, из которых первая боковая поверхность образует первую поверхность для кодовой комбинации и имеет удлиненные направляющие для ключевого паза, расположенные на ней параллельно оси стержневой части и по меньшей мере частично проходящие вдоль этой оси, и по меньшей мере один удерживаемый внутри в стержневой части с возможностью движения штырь 4. Штыри в заготовке расположены параллельно поверхности для кодовой комбинации, что не позволяет им взаимодействовать с обычным штифтом сердечника замка при вводе ключа, выполненного из этой заготовки, в замок. Это приводит к усложнению конструкции и ухудшает возможность унификации при производстве. В этой же заявке описан ключ, содержащий удлиненную стержневую часть с первой и второй противоположно расположенными плоскими боковыми поверхностями, соединенными узкими периферийными поверхностями, из которых первая боковая поверхность образует первую поверхность для кодовой комбинации и имеет удлиненные направляющие для ключевого паза, расположенные на ней параллельно оси стержневой части и по меньшей мере частично проходящие вдоль этой оси, и ряд ключевых выемок, образующих кодовую комбинацию и расположенных вдоль оси ключевой направляющей, и по меньшей мере один удерживаемый внутри в стержневой части с возможностью движения штырь. Штыри расположены перпендикулярно ключевым выемкам, что не позволяет им взаимодействовать с обычным штифтом сердечника замка при вводе ключа в замок. Это приводит к усложнению конструкции и ухудшает возможность унификации при производстве. В этой же заявке описана замковая система, включающая цилиндровый замок и ключ, ключ которой содержит удлиненную стержневую часть с первой и второй противоположно расположенными плоскими боковыми поверхностями, соединенными узкими периферийными поверхностями, из которых первая боковая поверхность образует первую поверхность для кодовой комбинации и имеет удлиненные направляющие для ключевого паза, расположенные на ней параллельно оси стержневой части и по меньшей мере частично проходящие вдоль этой оси, и ряд ключевых выемок, образующих кодовую комбинацию и расположенных вдоль оси ключевой направляющей, и по меньшей мере один удерживаемый внутри в стержневой части с возможностью движения штырь, а цилиндровый замок содержит установленный с возможностью вращения относительно корпуса сердечник с ключевым пазом, паз, в корпусе выполнена первая группа полостей, в сердечнике выполнена вторая группа полостей, расположенных с одной стороны от ключевого паза, полости первой группы имеют возможность соосного расположения с полостями второй группы, а в полостях соответственно расположены с возможностью продольного смещения первые и вторые штифтовые узлы. 3419 1 В такой системе расположение штырей в ключе и штифтовых узлов в замке не позволяет обеспечить возможность взаимодействия штырей с обычными штифтами сердечника замка. Это приводит к усложнению конструкции и ухудшает возможность унификации при производстве. Изобретение решает задачу создания заготовки для ключа, ключа и замковой системы, сочетающих упрощенную конструкцию с улучшенной возможностью унификации при производстве. Решение поставленной задачи для заготовки для ключа, которая содержит удлиненную стержневую часть с первой и второй противоположно расположенными плоскими боковыми поверхностями, соединенными узкими периферийными поверхностями, из которых первая боковая поверхность образует первую поверхность для кодовой комбинации и имеет удлиненные направляющие для ключевого паза, расположенные на ней параллельно оси стержневой части и по меньшей мере частично проходящие вдоль этой оси, и по меньшей мере один, удерживаемый внутри в стержневой части с возможностью перемещения штырь, обеспечивается тем, что штырь расположен в выполненной перпендикулярно первой боковой поверхности канавкенаправляющей и установлен в ней с возможностью перемещения от второй боковой поверхности к первой для обеспечения его выступания наружу относительно первой боковой поверхности. Таким образом, штыри в заготовке расположены по существу перпендикулярно поверхности для кодовой комбинации, что позволяет им взаимодействовать с обычным штифтом сердечника замка при вводе ключа,выполненного из этой заготовки, в замок. Это приводит к упрощению конструкции и улучшает возможность унификации. При этом обеспечивается высокая надежность защиты замка от несанкционированного открытия. В заготовке для ключа вторая боковая поверхность может образовывать вторую поверхность для кодовой второй комбинации и иметь удлиненные ключевые направляющие, расположенные на ней параллельно оси стержневой части и по меньшей мере частично проходящие вдоль этой оси, и по меньшей мере один второй штырь, расположенный в выполненной перпендикулярно второй боковой поверхности канавкенаправляющей и установленный в ней с возможностью перемещения от первой боковой поверхности ко второй для обеспечения его выступания наружу относительно второй боковой поверхности. В заготовке для ключа по меньшей мере первый и второй штыри могут быть смещены один относительно другого в поперечном направлении, и по меньшей мере один первый штырь может не иметь возможности выступать за вторую боковую поверхность, а по меньшей мере один второй штырь может не иметь возможности выступать за первую боковую поверхность. Решение поставленной задачи для ключа, который содержит удлиненную стержневую часть с первой и второй противоположно расположенными плоскими поверхностями, соединенными узкими периферийными поверхностями, из которых первая боковая поверхность образует первую поверхность для кодовой комбинации и имеет удлиненные направляющие для ключевого паза, расположенные на ней параллельно оси стержневой части и по меньшей мере частично проходящие вдоль этой оси, и ряд определяющих кодовую комбинацию ключа выемок (ключевых выемок), расположенных вдоль вышеупомянутой оси, и по меньшей мере один удерживаемый внутри стержневой части с возможностью перемещения штырь, обеспечивается также тем, что штырь расположен в выполненной перпендикулярно первой боковой поверхности канавкенаправляющей и установлен в ней с возможностью перемещения от второй боковой поверхности к первой для обеспечения его выступания наружу относительно первой боковой поверхности. Таким образом, описанное расположение штырей позволяет им взаимодействовать с обычным штифтом сердечника замка при вводе ключа в замок. Это приводит к упрощению конструкции и улучшает возможность унификации при производстве. При этом обеспечивается высокая надежность защиты замка от несанкционированного открытия. Вторая боковая поверхность ключа может образовывать вторую поверхность для кодовой комбинации и иметь удлиненные направляющие для ключевого паза, расположенные на ней параллельно оси стержневой части и по меньшей мере частично проходящие вдоль этой оси, и ряд ключевых выемок, образующих кодовую комбинацию и расположенных вдоль упомянутой оси, и по меньшей мере один второй штырь, расположенный в выполненной перпендикулярно второй боковой поверхности канавке-направляющей и установленный в ней с возможностью перемещения от первой боковой поверхности ко второй для обеспечения его выступания наружу относительно второй боковой поверхности. По меньшей мере один штырь в ключе может иметь такую конфигурацию, что она составляет часть кодовой комбинации, а по меньшей мере первый и второй штыри могут быть смещены один относительно другого в поперечном направлении. Кроме того, по меньшей мере один первый штырь ключа может не иметь возможности выступать за вторую боковую поверхность, а по меньшей мере один второй штырь может не иметь возможности выступать за первую боковую поверхность. Решение поставленной задачи обеспечивается также и в замковой системе, где цилиндровый замок содержит корпус, в котором выполнены отверстие и первая группа полостей и установленный в отверстии с возможностью вращения относительно него сердечник с ключевым пазом и второй группой полостей, рас 4 3419 1 положенных с одной стороны ключевого паз так, что каждая полость первой группы имеет возможность соосного расположения с соответствующей полостью второй группы при повороте сердечника в первое положение относительно корпуса, а в полостях соответственно расположены с возможностью продольного смещения первые и вторые штифтовые узлы, а ключ содержит удлиненную стержневую часть с первой и второй противоположно расположенными плоскими боковыми поверхностями, соединенными узкими периферийными поверхностями, из которых первая боковая поверхность образует первую поверхность для кодовой комбинации и имеет удлиненные направляющие для ключевого паза, расположенные на ней параллельно оси стержневой части и по меньшей мере частично проходящие вдоль этой оси, и ряд определяющих кодовую комбинацию ключа выемок (ключевых выемок), расположенных вдоль упомянутой оси, и по меньшей мере один удерживаемый внутри в стержневой части с возможностью перемещения штырь, за счет того, что штырь в ключе расположен в выполненной перпендикулярно первой боковой поверхности канавке-направляющей и установлен в ней с возможностью перемещения от второй боковой поверхности к первой для обеспечения его выступания наружу относительно первой боковой поверхности вдоль ряда ключевых выемок, а в замке имеется третий штифтовой узел, который размещен в сердечнике на стороне ключевого паза,противоположной той, где находятся вторые штифтовые узлы, лицом к одному из вторых штифтовых узлов,смонтирована с возможностью продольного смещения вдоль своей оси, соосной с осью одного из вторых штифтовых узлов, и предназначен для выталкивания по меньшей мере одного подвижного штыря из ключа до достижения им одного из противолежащих штифтовых узлов. Таким образом, наличие третьего штифтового узла, расположенного описанным выше образом, обеспечивает взаимодействие штыря с обычным штифтом замка, что приводит к упрощению конструкции и улучшает возможность унификации при производстве. При этом обеспечивается высокая надежность защиты замка от несанкционированного открытия. Третий штифтовой узел в замке может иметь подпружиненный штифт, а штырь может не иметь возможности выступать за вторую боковую поверхность ключа. Предлагаемый цилиндровый замок может быть использован в качестве дверного замка, навесного замка и т.п. и может быть выполнен с любой конфигурацией. Особенностью изобретения является то, что защитное устройство удерживается в нужном положении с помощью штифтов корпуса, которые предотвращают возможность его снятия даже в тех случаях, когда в замочную скважину вставлен нужный ключ. Единственный реальный шанс снять защитное устройство - удалить пружинно-штифтовые узлы. Благодаря предлагаемой конструкции в таком защитном устройстве, которое может быть изготовлено из закаленного металла, обеспечивается дополнительная защита штифтов корпуса и защита линии среза, образующейся между сердечником и замком. На фиг. 1 показаны перспективные виды двух типов замков и ключей на фиг. 2 и 3 - перспективные виды соответственно заготовки для ключа и собственно ключа на фиг. 4 и 5 - разрезы - на фиг. 3, иллюстрирующие четыре различных примера конструкции и установки штырей в ключе на фиг. 6 - разрез цилиндрового замка со вставленным в него ключом на фиг. 7 - перспективный вид с частичным вырезом части сердечника замка по линиям - на фиг. 6 на фиг. 8 - видключевого паза сердечника на фиг. 7 на фиг. 9 разрезы, иллюстрирующие работу двух штырей с различной конфигурацией при взаимодействии с телескопическими штифтами сердечника на фиг. 10 и 11 - перспективные виды заготовки для ключа и собственно ключа на фиг. 12 - вид разобранного неповоротного штыревого узла, конфигурация которого приспособлена для работы с традиционными устройствами для выполнения ключевых выемок на фиг. 13 - разрез Х-Х на фиг. 12 на фиг. 14 - вид разобранного неповоротного штыревого узла, конфигурация которого приспособлена для работы с приспособлением для выполнения ключевых выемок на фиг. 15 - разрез - на фиг. 14 на фиг. 16-18 - виды трех неповоротных штырей с разными конфигурациями на фиг. 19 - перспективный вид цилиндрового замка на фиг. 20 - в разобранном виде цилиндровый замок по фиг. 19 на фиг. 21 перспективный вид цилиндрового замка другого типа на фиг. 22 - в разобранном виде цилиндровый замок по фиг. 21 на фиг. 23 - разрез ХХ-ХХ на фиг. 19 на фиг. 24 - разрез ХХ-ХХ на фиг. 21 на фиг. 25 - вид двусторонней заготовки для ключа, пригодной для работы с устройством, изображенным на фиг. 19-24 на фиг. 26 - соответствующие перпендикулярные сечения навесного замка, где на фиг. 26 б - разрез В-В на фиг. 26 а на фиг. 27 - взаимодействие ключа, сердечника, приемника и штифтов в замке по фиг. 26 на фиг. 28 - вид с вырывом конструкции по фиг. 27 на фиг. 29 - перспективный вид ключа в навесном замке по фиг. 26-28. На фиг. 1 показаны ключ и цилиндровый. замок, сконструированные и работающие в соответствии с предпочтительным вариантом осуществления настоящего изобретения. На фиг. 1 а продемонстрирован дверной замок 1 с использованием цилиндра 2 и ключа 3 согласно изобретению, а на фиг. 16 - навесной замок 4,в котором применены цилиндр 2 и ключ 3 согласно изобретению. В самом общем виде ключ и заготовка для него отличаются тем, что содержат по меньшей мере один, а в предпочтительном варианте - два штыря, характеризующихся минимум одним из следующих признаков 5 3419 1 штырь установлен с возможностью перемещения в одном направлении - перпендикулярно плоскости ключа и ключевого паза замка штырь выполнен неповоротным относительно остальной части ключа штырь выполнен с возможностью придания ему требуемой конфигурации для обеспечения возможности получения различных комбинаций штырь имеет выемку штырь установлен вдоль ключевых выемок, которые получают обычным путем в ключе, в результате чего он способен взаимодействовать с обычным штифтом сердечника замка. При наличии двух штырей с разными конфигурациями, связанных с противоположно расположенными поверхностями с кодовой комбинацией, обеспечивается получение двойной функции - ключа и заготовки для ключа. Перечисленные и другие отличия предлагаемых заготовки для ключа, собственно ключа и замковой системы, описываются ниже со ссылками на остальные чертежи, что дает возможность получить исчерпывающее представление о новых признаках изобретения, применимого для любых цилиндровых замков. На фиг. 2 и 3 изображены заготовка 5 и ключ 3, сконструированные и работающие в соответствии с предпочтительным вариантом осуществления изобретения. Ниже рассматриваются общие признаки заготовки 5 и ключа 3 с использованием одних и тех же цифровых позиций. Как заготовка 5, так и ключ 3 содержат, как правило, удлиненную стержневую часть 6, которая предпочтительно, но не обязательно, имеет противоположно расположенные первую и вторую плоские поверхности 7 и 8, по меньшей мере одна из которых образует поверхность 8 для кодовой комбинации, выполненную так,что на ней могут быть сделаны ключевые выемки 9, задающие кодовую комбинацию замка, как это делается в обычных подобных системах. В случаях, когда заготовка 5 и ключ 3 образуют ключи двустороннего действия, обе плоские поверхности 7 и 8 являются поверхностями для кодовой комбинации. Целесообразно, чтобы каждая поверхность 8 для кодовой комбинации включала также продолговатые направляющие 10 для ключевого паза, которые соответствуют по профилю выступам, имеющимся во внутреннем пространстве ключевого паза соответствующего замка, который описан ниже. Некоторые из ключевых выемок 9 или все эти выемки могут быть выполнены на направляющих 10. В соответствии с предпочтительным вариантом осуществления изобретения в стержневой части 6 удерживается штырь 11, установленный в канавке-направляющей 11 возможностью перемещения предпочтительно в единственном направлении, т.е. перпендикулярно к поверхности 8 для кодовой комбинации (внутрь и наружу от нее). В заготовках для ключей двухстороннего действия (фиг. 2 и 3) в стержневой части 6 удерживаются два противоположно направленных штыря 11, каждый из которых находится в рабочем взаимодействии с соответствующей поверхностью для кодовой комбинации. Согласно предпочтительному варианту осуществления изобретения, два противоположно направленных штыря могут иметь разную конфигурацию и занимать разные положения. Может быть предусмотрено и более двух штырей с одинаковой или разной конфигурацией и положением вдоль заготовки. В этом случае в зависимости от положения ключа при его введении в замок он будет работать с двумя различными и взаимоисключающими главными ключевыми системами, каждой из которых соответствует конфигурация разных штырей. Обратимся теперь к рассмотрению фиг. 4 и 5, которые представляют собой разрезы - на фиг. 3 и иллюстрируют четыре разных примера установки и конфигурации штырей. В варианте осуществления, показанном на фиг. 4 а, в стержневой части 6 для каждого штыря 11 выполнено отверстие 12 с двухступенчатой стенкой, а штырь 11 выполнен предпочтительно как единое тело, имеющее часть 13, которая взаимодействует со штифтами сердечника, и торец 14, которой может иметь различную форму, чтобы получить различные возможные комбинации, предпочтительно в виде гнезда 15 нужной глубины расширенную промежуточную часть 16 и суженную часть 17 для зацепления с выталкивающим штифтом. Предусмотрено стопорное кольцо 18, которое предпочтительно должно удерживать штырь от расцепления со стержневой частью 6 при работе в одном из направлений, тогда взаимодействие промежуточной части 16 с заплечиком 19 удерживает штырь 11 от такого расцепления при работе в другом направлении. В варианте осуществления по фиг. 4 б можно использовать тот же штырь 11, что показан на фиг. 4 а, однако здесь выполнено отверстие 12 с одним уступом, снабженное периферийной выемкой 20, в которую входит узкий периферийный выступ 21 штампованного стопорного кольца 18. Как и ранее, два штыря 11 имеют здесь разную форму, что позволяет использовать ключ с двумя различными замками в зависимости от положения ключа в ключевом пазу замка. В конструкции, показанной на фиг. 5 а, показан несколько другой штырь 11, который предпочтительно выполнен как единое целое и имеет часть 13, которая взаимодействует со штифтами сердечника, и торец 14,которой может иметь различную форму, чтобы получить различные возможные комбинации, предпочтительно в форме гнезда 15 нужной глубины, и расширенную часть 22 с поверхностью 23 для зацепления с вы 6 3419 1 талкивающим штифтом. Имеется стопорное кольцо 24, частично посаженное в периферийной ключевой выемке 25, выполненной в части 13 возле торца 14, - это кольцо удерживает штырь 11 от его расцепления со стержневой частью 6 при работе в одном направлении, тогда как при работе в противоположном направлении такое удержание осуществляется благодаря взаимодействию заплечика, находящегося между частями 13 и 22 штыря с соответствующим заплечиком 26, имеющимся в отверстии. Отверстием 12 определяются также границы расширенного участка, в который входит стопорное кольцо 24. Согласно варианту осуществления, показанному на фиг. 5 б, предусмотрен еще один тип штыря 11, который выполнен как единое целое и имеет часть 12, которая содействует со штифтами сердечника и торец 14,которой может быть сделан таким, получить различные возможные комбинации, предпочтительно в виде гнезда 15 нужной глубины, и расширенную часть 22 с поверхностью 23 для зацепления с выталкивающим штифтом. Здесь стопорного кольца предусматривать не надо, так как в верхней части стенки отверстия 12 специально обжаты, как показано позицией 27, с тем, чтобы штифт 11 мог удерживаться от расцепления со стержневой частью 6 при работе в одном из направлений, тогда как при работе в другом направлении это обеспечивается посредством взаимодействия заплечика, имеющегося между частями 13 и 22 штыря 11, с подобным же заплечиком 28, выполненным в отверстии 12. На фиг. 1, 7 и 8 показан цилиндровый замок, находящийся в рабочем взаимодействии с ключом, выполненным согласно предпочтительному варианту осуществления изобретения. Следует уточнить, что хотя на фиг. 6 позицией 3 отмечен ключ, соответствующий варианту осуществления по фиг. 4 а, здесь может быть применена и любая другая подходящая конструкция ключа. Цилиндровый замок, показанный на фиг. 6-8, содержит корпус 29 и сердечник 2, который установлен с возможностью поворота относительно корпуса и имеет ключевой паз 30. В корпусе 29 выполнена первая группа полостей 31, а в сердечнике 2 выполнена вторая группа полостей 32 с одной стороны от ключевого паза, при этом каждая полость 31 первой группы расположена соосно с соответствующей полостью 32 второй группы в момент, когда сердечник находится в первом поворотном положении относительно корпуса, как это видно из фиг. 6. Предусмотрена группа первых штифтовых узлов 33, которые выполнены предпочтительно в виде телескопических штифтовых узлов, имеющих, как показано на чертеже, несколько концентричных штифтовых участков, подпружиненных пружиной 34, и расположены предпочтительно в полостях 31 первой группы, в которых они удерживаются заглушками 35. Имеется также группа вторых штифтовых узлов 36, которые выполнены предпочтительно в виде телескопических штифтовых узлов, имеющих, как показано на чертеже,несколько концентричных штифтовых участков, и расположены в полостях 32 второй группы. Между обращенными друг к другу поверхностями соответствующих групп первых и вторых штифтовых узлов 33 и 36 образована линия 37 среза, которая видна, когда нужный ключ устанавливается в нужное положение в ключевом пазу 30, взаимодействуя с группой вторых штифтовых узлов. В соответствии с предпочтительным вариантом осуществления изобретения предусмотрен третий штифтовой узел 38, размещенный в соответствующем отверстии 39 с одним уступом, выполненным в сердечнике 2 на стороне ключевого паза 30, противоположной той, где находятся вторые штифтовые узлы 36. Этот штифтовой механизм предназначен для выталкивания штыря 11 наружу от поверхности 8 для кодовой комбинации до достижения его рабочего взаимодействия с одним из вторых штифтовых узлов 36. Согласно другому варианту, штырь 11 может работать во взаимодействии с дополнительным штифтовым узлом, который обычно отсутствует в традиционных цилиндровых замках. В соответствии с показанным на чертеже вариантом штырь 11 может быть выполнен так же, как подобный штырь 11 на фиг. 4 а. Третий штифтовой узел 38 предпочтительно содержит выталкивающий штифт 40,имеющий скругленную переднюю поверхность 41 и расширенную концевую часть 42 и удерживаемый от расцепления с сердечником 2 с помощью стопорного кольца 43. Благодаря пружине 44, которая выполнена более сильной чем пружина 34 штифтового узла 33, выталкивающий штифт 40 продвигается вперед до контакта с частью 17 штыря 11 и перемещает его, в результате чего штырь вступает в рабочее взаимодействие с одним из группы вторых штифтовых узлов 36, как это видно из чертежа. На фиг. 7 и 8 отдельно показаны выступы 45, являющиеся направляющими для ключа. На фиг. 6 можно видеть, что на поверхности 14 штыря образовано гнездо 15. Фиг. 9 иллюстрируют другие возможные конфигурации передней поверхности 14 штыря 11, позволяющие получать различные желаемые кодовые комбинации. В варианте, показанном на фиг. 9 а, эта поверхность выполнена плоской (позиция 46), тогда как на фиг. 9 б передняя поверхность 47 представляет собой сочетание выемки с центральным выступом. Следует понимать, что может быть предусмотрена и любая другая нужная конфигурация рассматриваемой поверхности. На фиг. 10 и 11 изображен другой вариант выполнения заготовки для ключа и собственно ключа, показанных на фиг. 2 и 3. Здесь штыри 11 расположены за обычными ключевыми выемками 9 и направляющими 10, взаимодействующими с ключевыми выемками 9 и направляющими 10, взаимодействующими с ключе 7 3419 1 вым пазом замка. В данном случае следует предусмотреть дополнительный штифт сердечника и штифт корпуса (не показаны), которые приводятся в действие штырем. Отличительным признаком изобретения является то, что требуемая форма поверхности штыря, взаимодействующей со штифтами сердечника, может быть получена либо в процессе изготовления заготовки, либо на последующем этапе, когда выполняются ключевые выемки. В последнем случае то же оборудование, которое было использовано для нарезания остальных ключевых выемок, можно применить и для получения заданной формы поверхности штыря, взаимодействующей со штифтами сердечника. Это достигается посредством предотвращения поворота штыря, как это можно видеть на фиг. 12-18. Обратимся теперь к рассмотрению фиг. 12-18, иллюстрирующих конструкцию и установку неповоротного штыря в заготовке для ключа. Как показано на фиг. 12 и 13, штырь 11 может быть в целом сходным с подобным штырем 11, изображенным на фиг. 4 а, с введением дополнительного радиально направленного выступа 48, который входит в соответствующую выемку 49, имеющуюся в отверстии 12, выполненном в стержневой части 6 заготовки для ключа. Как и в вариантах по фиг. 4 а, штырь может удерживаться с помощью стопорного кольца 18, установленного посредством прессовой посадки в отверстии 12. В соответствии с другим вариантом осуществления изобретения, продемонстрированным на фиг. 14 и 15,предусмотрен штырь 11, который в целом может быть идентичен штырю 11 по фиг. 4 а, с дополнительно введенной одной или более радиально расположенными выемками 50. Вращение штыря предотвращается благодаря стопорному кольцу 18, которое снабжено выступами 51, входящими в соответствующие выемки 50, и удерживается тугой посадкой без поворота в отверстии 12, выполненном в стержневой части 6 заготовки для ключа. Фиг. 16-18 иллюстрируют еще три примера выполнения неповоротных штырей 11, которые могут удерживаться в отверстиях 12 соответствующей формы, выполненных в стержневых частях 6 соответствующих заготовок. Штыри, показанные на фиг. 16-18, удерживаются в указанных отверстиях, как правило, посредством обжатия их стенок. Необходимо подчеркнуть, что можно использовать любой нужный тип неповоротных штырей, форма и способ установки которых не ограничиваются приведенными выше примерами. На фиг. 19, 20 и 23 показан замок цилиндрового типа, сконструированный и работающий в соответствии с предпочтительным вариантом осуществления изобретения. Такой цилиндровый замок любой нужной конфигурации, который может быть как одноцилиндровым, так и двухцилиндровым, как это показано на чертеже, содержит корпус 29 с выполненным в нем вдоль его длины по меньшей мере одним отверстием 52, как правило, цилиндрической формы. Согласно предпочтительному варианту осуществления изобретения, в отверстии 52 помещен сердечник 2, установленный с возможностью вращения вокруг продольной оси 53 отверстия 52 и снабженный рядом кольцевых канавок 54, выполненных на его наружной поверхности 55 и проходящих, как правило, в плоскостях, перпендикулярно продольной оси 53. В корпусе замка 29 размещен приемник 56 включающий ряд пружинно-штифтовых узлов 57 либо полностью традиционной конструкции, либо телескопического типа (патент США 5123268). Приемник 56 имеет поверхность 58, которая является фактически составной частью внутренней поверхности канала, образованного отверстием 52. В этой поверхности выполнены отверстия 59, через которые проходят соответствующие штифты 60 корпуса и штифты 61 сердечника, входящие в состав пружинно-штифтовых узлов 57. В соответствии с предпочтительным вариантом осуществления изобретения поверхность 58 снабжена одним или более выступами 62, конфигурация и положение которых выбраны так, чтобы они входили в одну или более кольцевых канавок 54 сердечника 2. Выступы 62 выполнены предпочтительно в виде желобчатых элементов, которые проходят вдоль всей цилиндрической поверхности 58, как показано на фиг. 20, однако такая конфигурация выступов совершенно не обязательна. Как правило, в соответствии с вариантом, показанным на фиг. 20, элемент 56 приемника выполнен отдельно от остальной части приемника, в котором размещены пружинно-штифтовые узлы 57, хотя, согласно другому варианту, весь приемник может быть выполнен как единое целое. В соответствии с предпочтительным вариантом осуществления изобретения дополнительно могут быть предусмотрены одна и более вставок 63 с соответствующими краевыми поверхностями 64, которые являются фактически частью внутренней поверхности канала, образованного отверстием 52. Эти вставки также могут быть снабжены одним или более выступами 65, конфигурация и положение которых выбрано так, чтобы они входили в кольцевые канавки 54. Вставки 63 могут удерживаться в пазах 66, выполненных в корпусе 29 замка. Один из отличительных признаков изобретения состоит в том, что наличие выступов 62 в приемнике 56 предполагает необходимость выполнения соответствующих выемок в виде канавок в заготовке для ключа,который был бы пригоден для работы с цилиндровым замком. Но поскольку такие выемки невозможно получить с помощью обычных приспособлений для нарезания ключевых выемок, они уже должны присутствовать в заготовках, поставляемых изготовителем. 3419 1 Благодаря такой мере производитель получает возможность контроля относительно большого числа различных форм заготовок. Наличие множества элементов с внутренними выступами, которые взаимодействуют с соответствующими участками внутри отверстия, обеспечивает удобство изготовления ключей. Это можно использовать и для ограничения угловых поворотов ключа. На фиг. 21, 22 и 24 изображен цилиндровый замок, сконструированный и работающий в соответствии с другим вариантом осуществления изобретения. Такой цилиндровый замок любой нужной конфигурации, который может быть как одноцилиндровым, так и двухцилиндровым, как показано на чертежах, содержит корпус 29 с выполненным в нем вдоль его длины по меньшей мере одним расточенным отверстием 52, как правило, цилиндрической формы. Согласно предпочтительному варианту осуществления изобретения, в отверстие 52 помещен узел 67 сердечника, состоящий из нескольких вкладышей 68 и собственно сердечника 2, который установлен с возможностью вращения вокруг продольной оси 53 отверстия 52 и снабжен кольцевыми канавками 54, выполненными на его наружной поверхности 55 и проходящих, как правило, в плоскостях, перпендикулярных продольной оси 53. Как видно из фиг. 22, части вкладышей 68 образуют приемник 56, который имеет отверстия 59, через которые проходят штифты 60 корпуса и штифты 61 сердечника, являющиеся составной частью пружинноштифтовых узлов 57 традиционной конструкции телескопического типа (патент США 5123268). Вкладыши 68 и, следовательно, приемник 56 имеют внутреннюю поверхность 59, которая является фактически составной частью внутренней поверхности канала, образованного отверстием 52. В соответствии с предпочтительным вариантом осуществления изобретения поверхность 58 снабжена одним или более выступами 62, конфигурация и положение которых выбраны такими, чтобы они входили в одну или более кольцевых канавок 54 сердечника 2. Выступы 62 имеют предпочтительно форму рифлей, которые проходят вдоль всей цилиндрической поверхности 58, как показано на фиг. 22, однако они вовсе не обязательно должны иметь такую конфигурацию. Взаимодействие устройства, показанного на фиг. 22, с ключом 3, вставленным в ключевой паз 30 сердечника 2, продемонстрировано на фиг. 24. Фиг. 25 иллюстрирует предпочтительную конструкцию заготовки для ключа, где четко видны по-разному расположенные канавки 69 заготовки по обеим кромкам ключа 3,предусмотренные в дополнение к обычным выемкам 9 для взаимодействия со штифтами, имеющимися на более широких поверхностях заготовки, перпендикулярных ее кромкам. Такая конструкция может быть выгодной в случаях, когда один и тот же ключ используется для отпирания двух разных замков, в зависимости от положения ключа в ключевом пазу. Согласно другому варианту, по обеим кромкам могут быть выполнены одинаковые системы канавок, как в случае с ключом двустороннего действия. Обратимся теперь к фиг. 26, где изображен цилиндровый замок описанного выше типа, но представляющий собой навесной замок. Здесь сердечник обозначен позицией 2, а приемник - позицией 56. Как можно видеть, у приемника 56 имеется обращенная к сердечнику поверхность 58, которая снабжена выступами,конфигурация и положение которых выбраны так, чтобы они могли входить в одну или более канавок 54,выполненных в сердечнике 2. Ключ 3 снабжен краевыми канавками, соответствующими выступам 57,имеющимся на поверхности 58 приемника 56, обращенной к сердечнику. Предлагаемая в соответствии с изобретением замковая система может быть использована и для других типов замков. На фиг. 27-29 продемонстрировано взаимодействие ключа 3 с сердечником 2 и приемником 56 в соответствии с предпочтительным вариантом осуществления изобретения. В этой конструкции цилиндрическая поверхность 58 приемника 56 снабжена тремя выступами 57, форма и положение которых выбраны так, чтобы они входили в три из пяти соответствующих кольцевых желобчатых выемки 54 в сердечнике 2.Краевая поверхность 70 ключа 2 имеет желобчатые выемки 69, соответствующие по положению и форме выступам 57,в результате чего обеспечивается возможность поворота сердечника 2 с ключом 3, полностью вставленным в его ключевой паз, мимо выступов 57, как показано стрелками 71. Следует особо отметить, что, согласно предпочтительному варианту осуществления изобретения, штифты 61 сердечника в приемнике 59 взаимодействуют с обычными выемками 9, выполненными в боковой поверхности ключа 8, которая расположена перпендикулярно к поверхности 70 кромки этого ключа. Укажем также, что в случае использования ключа двустороннего действия, как показано на фиг. 29, желобчатые выемки 69 предусмотрены по обеим кромкам заготовки. Заметим также, что желобчатые выемки 69 имеют в целом равномерное поперечное сечение, лежащее в плоскостях, перпендикулярных к поверхности 70 кромки. Следует иметь в виду, что обычно выступов 57 будет меньше чем кольцевых желобчатых выемок 54, благодаря чему можно будет изготовить большое количество различных болванок для ключей, которые будут соответствовать многочисленным комбинациям из разных количеств и местоположений выступов 57. Следует понимать, что заготовка для ключа, собственно ключ, и взаимодействующий с ним замок, в которых сочетаются любые из вышеперечисленных признаков, и в частности любой из признаков, проиллюст 9 3419 1 рированных на фиг. 1-18, с любым из признаков, проиллюстрированных на фиг. 19-29, также считаются охваченными объемом настоящего изобретения. Для специалистов в данной области техники должно быть совершенно очевидно, что изобретение не ограничивается конкретными примерами осуществления, которые описаны и проиллюстрированы выше, а его объем определяется пунктами патентной формулы. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
