Чашеобразная емкость, в частности ведро, с крышкой

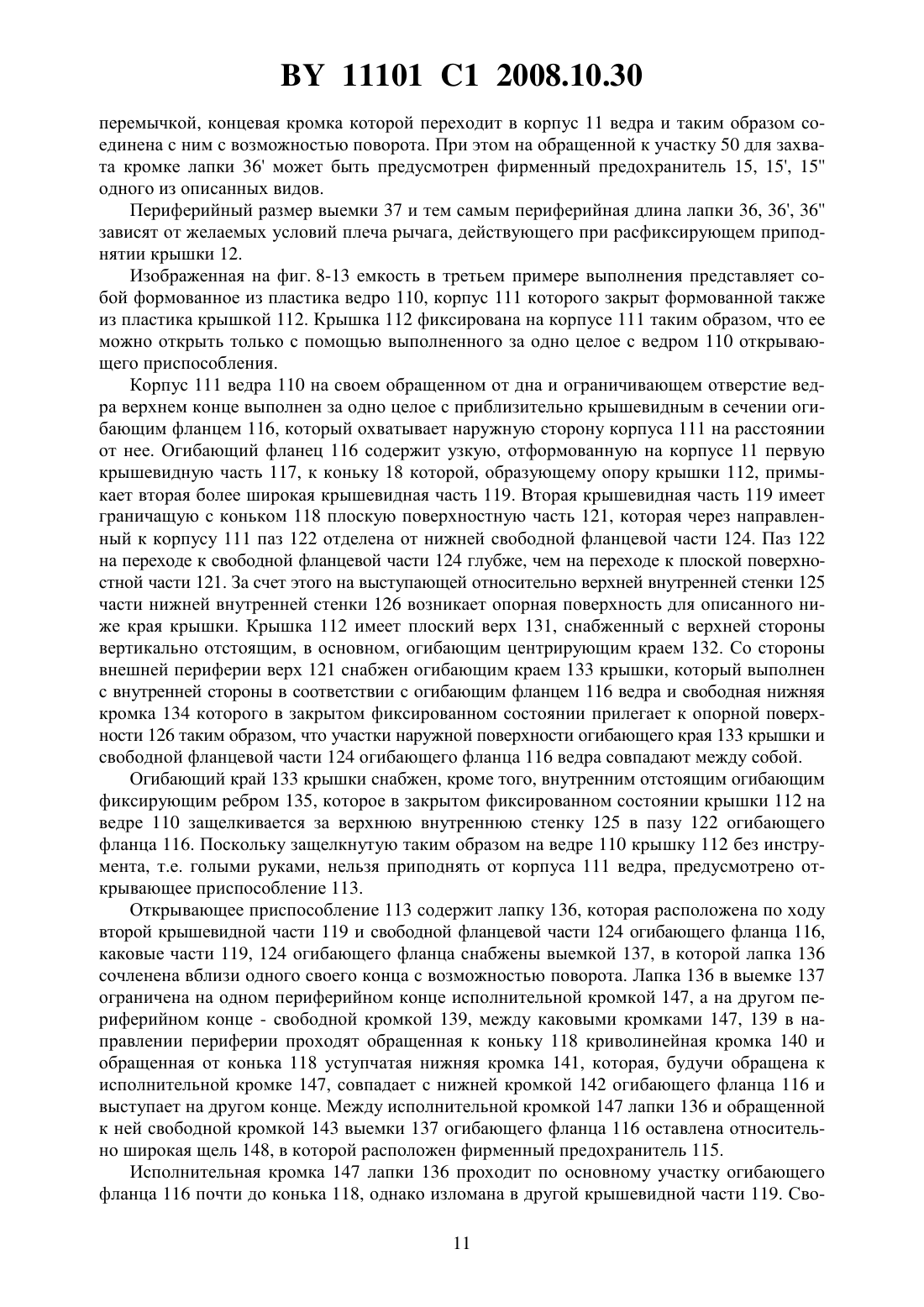

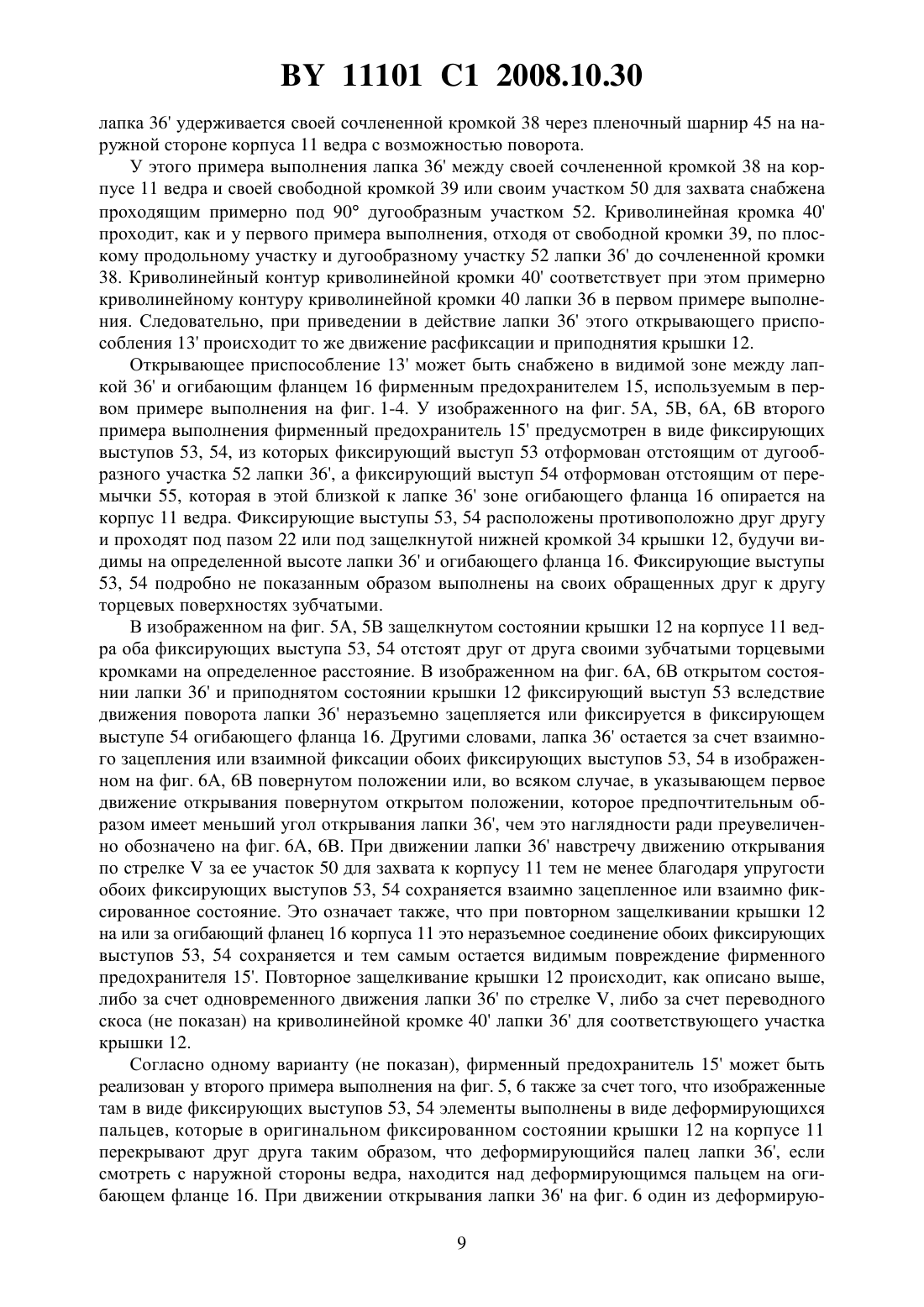

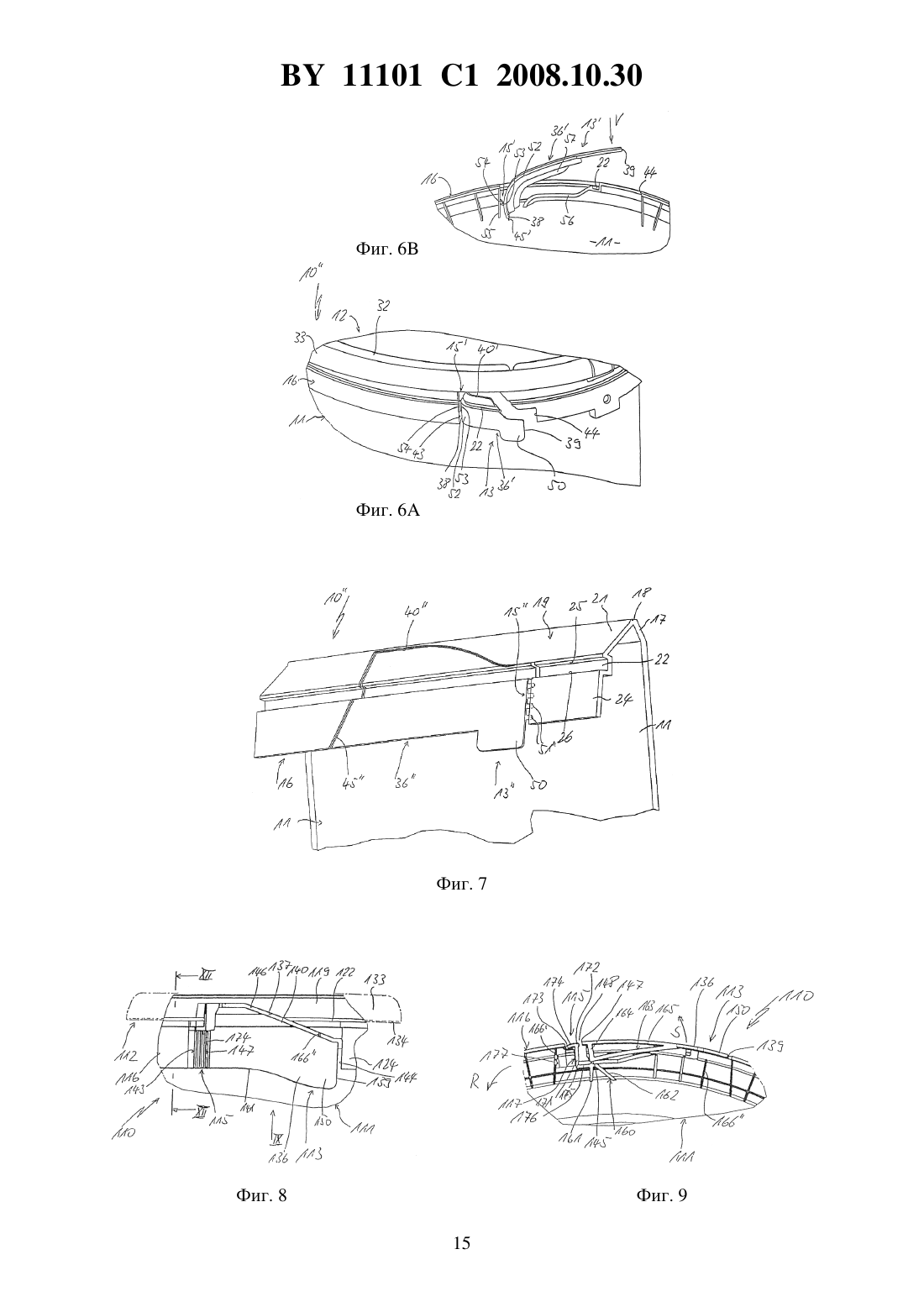

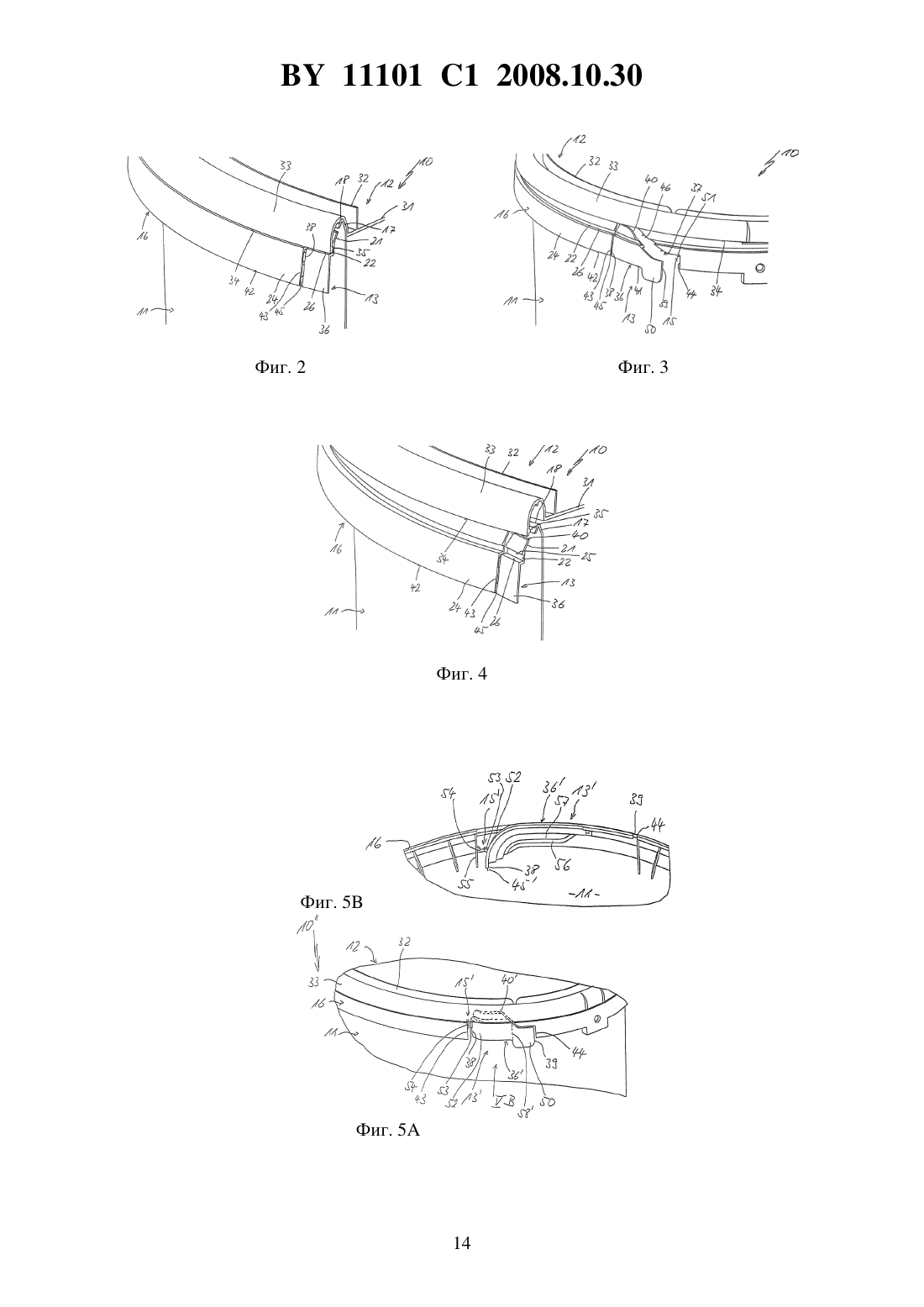

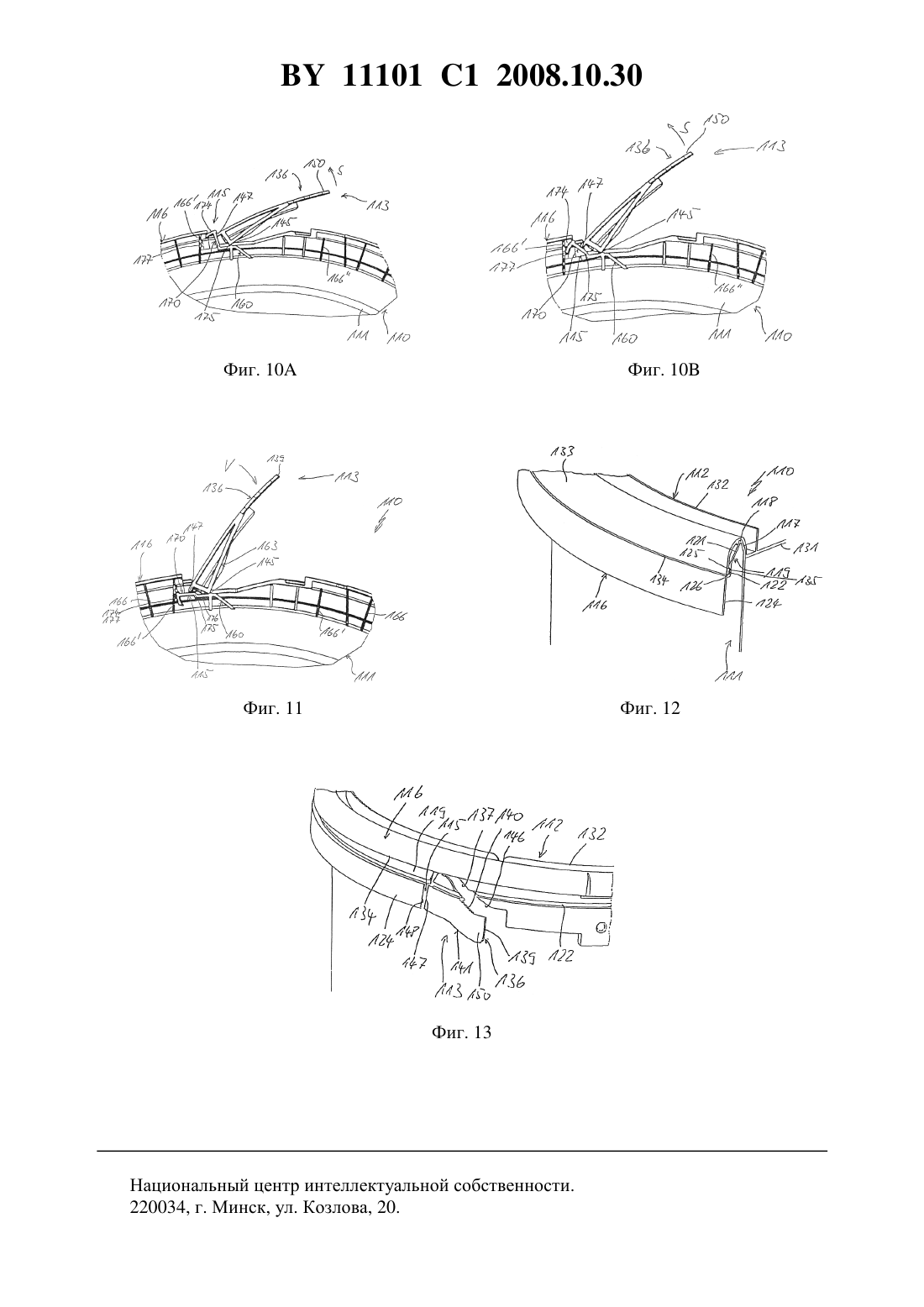

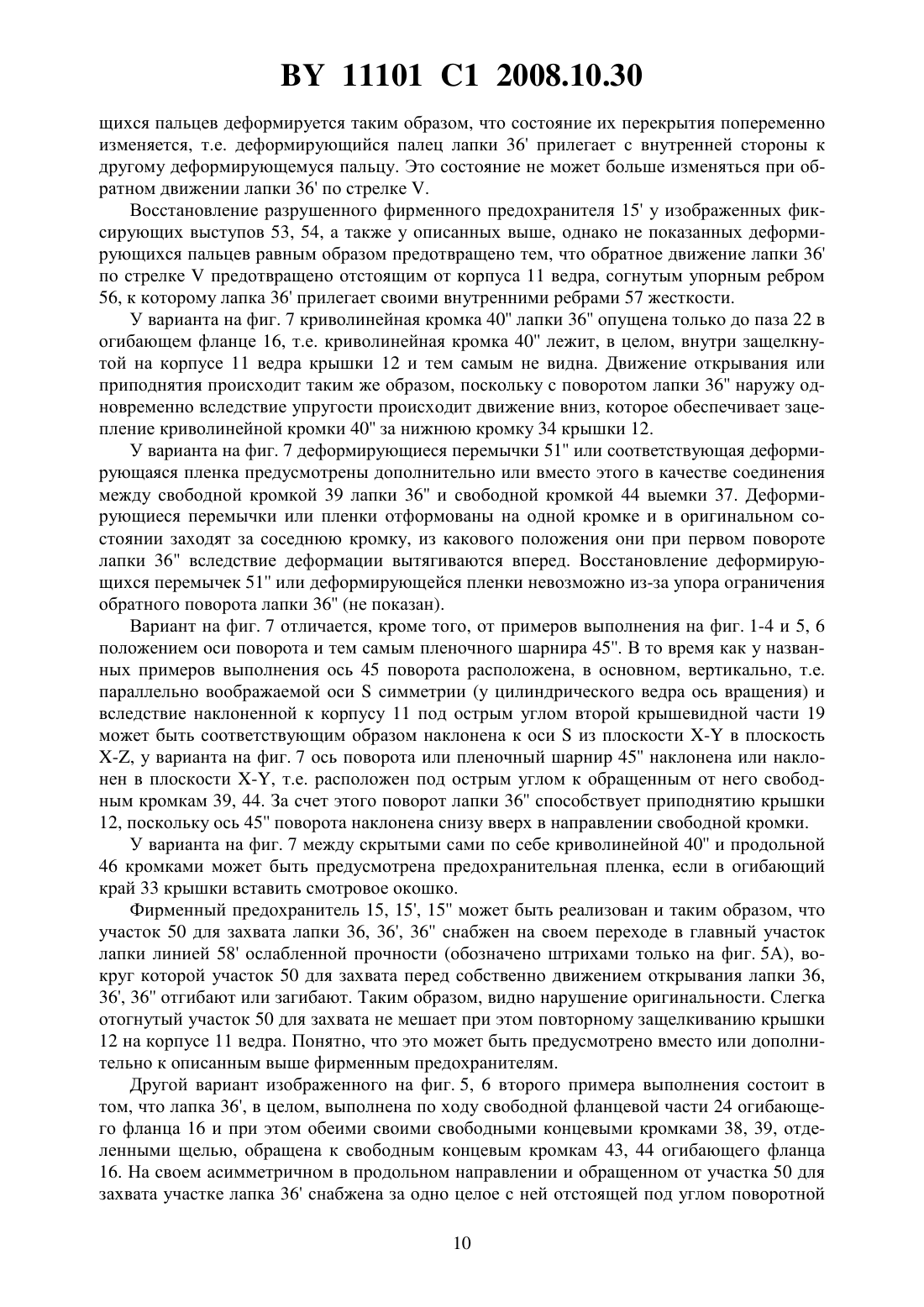

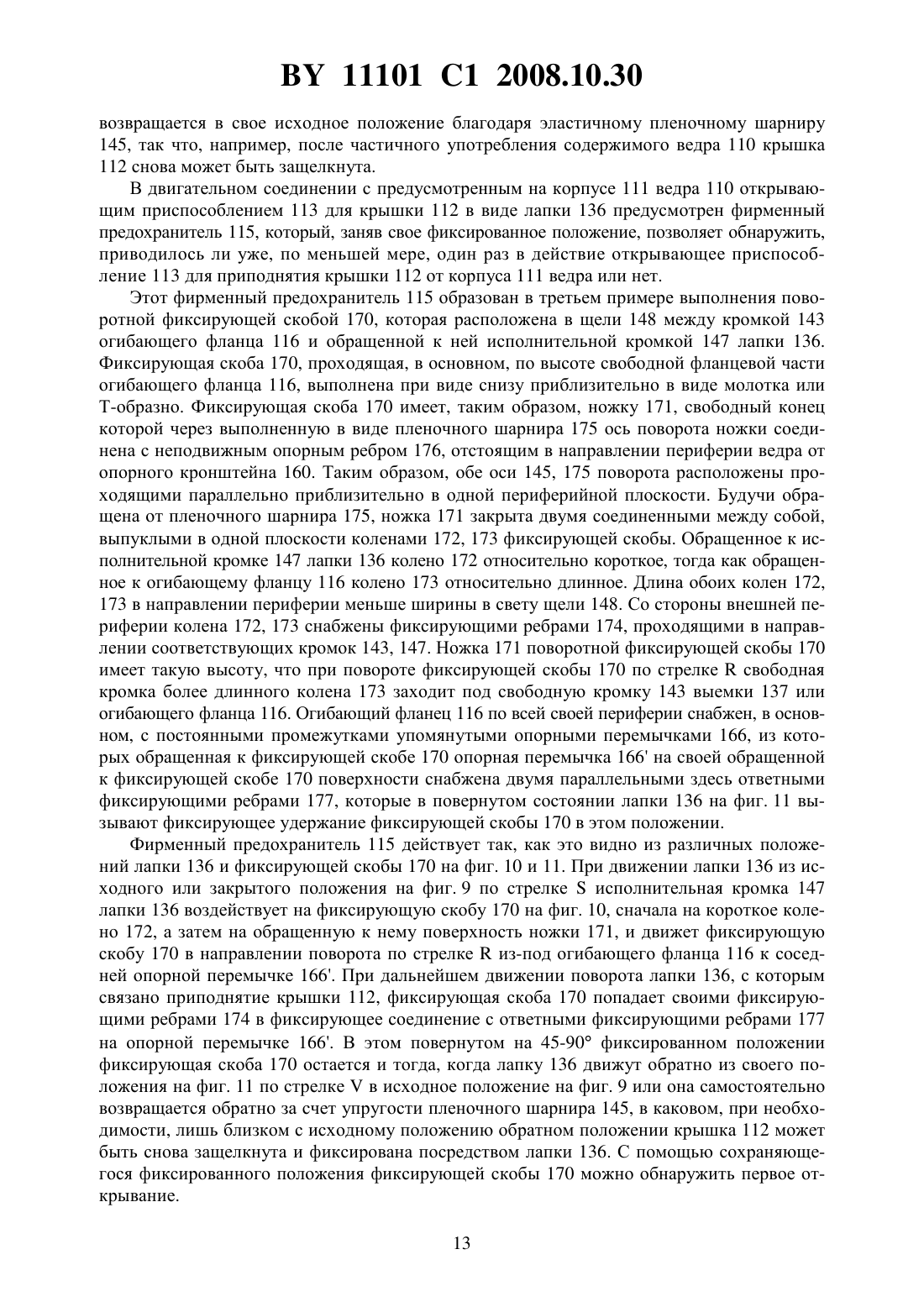

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель ДЖОКЕЙ ПЛАСТИК ВИППЕРФЮРТ ГМБХ(73) Патентообладатель ДЖОКЕЙ ПЛАСТИК ВИППЕРФЮРТ ГМБХ(57) 1. Чашеобразная емкость, в частности ведро (10, 110), содержащая крышку (12, 112),отформованный огибающий край (33, 133) которой выполнен с возможностью фиксирующегося соединения с отформованным на краю корпуса (11, 111) емкости выступающим наружу огибающим фланцем (16, 116) таким образом, что в фиксированном положении свободная концевая кромка (34, 134) огибающего края (33, 133) крышки закрыта участком огибающего фланца (16, 116) емкости, и служащую для расфиксирующего приподнятия крышки (12, 112) на участке периферии лапку (36, 136), которая расположена по ходу огибающего фланца (16, 116) емкости, прерывая его, и с возможностью поворота относительно него таким образом, что ее обращенная от оси поворота кромка движется из своего совпадающего с огибающим фланцем (16, 116) емкости и соответствующего фиксированному положению крышки запорного положения в положение приподнятия крышки от корпуса (11, 111) емкости, отличающаяся тем, что лапка (36, 136) сочленена с периферийной концевой кромкой огибающего фланца (16, 116) емкости или с корпусом(11, 111) емкости с возможностью поворота вокруг оси поворота, которая приблизительно перпендикулярна горизонтальной плоскости крышки или наклонена под острым углом,при этом лапка (36, 136) на своей внутренней продольной кромке, по меньшей мере частично закрытой огибающим краем (33, 133) крышки, снабжена криволинейной кромкой(40, 140), которая при повороте лапки (36, 136) вступает во взаимодействие со свободной концевой кромкой (34, 134) огибающего края (33, 133) крышки. 11101 1 2008.10.30 2. Емкость по п. 1, отличающаяся тем, что ось поворота наклонена к приблизительно горизонтальной плоскости крышки в направлении ее одной и/или другой взаимно перпендикулярных горизонтальных осей. 3. Емкость по п. 1, отличающаяся тем, что лапка (36, 136) сочленена с корпусом (111) емкости на расстоянии от него с возможностью поворота. 4. Емкость по п. 1 или 2, отличающаяся тем, что ось поворота лапки образована пленочным шарниром (45) между лапкой (36) и огибающим фланцем (16) емкости или лапкой(36) и корпусом (11) емкости. 5. Емкость по п. 4, отличающаяся тем, что лапка (36) на одном своем концевом участке в направлении корпуса (11) снабжена дугообразным участком (52), концевая кромка(38) которого переходит в пленочный шарнир (45). 6. Емкость по п. 4, отличающаяся тем, что лапка (36) со своими обеими свободными концевыми кромками (38, 39) отделена узкой щелью от противоположных периферийных концевых кромок (43, 44) огибающего фланца (16) емкости, при этом на асимметричном в продольном направлении участке лапки (36) отформована отстоящая под углом поворотная перемычка, концевая кромка которой переходит в пленочный шарнир (45). 7. Емкость по п. 1 или 3, отличающаяся тем, что ось поворота образована пленочным шарниром (145) между лапкой (136) и отформованным на корпусе (111) емкости опорным кронштейном (160). 8. Емкость по п. 7, отличающаяся тем, что лапка (136) снабжена с внутренней стороны усилением (163), которое через пленочный шарнир (145) соединено с опорным кронштейном (160). 9. Емкость по п. 7 или 8, отличающаяся тем, что опорный кронштейн (160) выполнен в виде расположенной от отформованного края корпуса (111) емкости опорной перемычки(161, 162) при виде снизу треугольной или трапецеидальной формы. 10. Емкость по любому из пп. 1, 7-9, отличающаяся тем, что ось поворота предусмотрена на концевом участке, образующем лапку (136) в виде двуплечего рычага. 11. Емкость по любому из пп. 1-10, отличающаяся тем, что между, по меньшей мере,одним из участков лапки (36, 136) и огибающим фланцем (16, 116) предусмотрен отрываемый или фиксируемый, или деформируемый предохранитель (15, 115). 12. Емкость по п. 1 или 11, отличающаяся тем, что снабженная криволинейной кромкой (40, 140) продольная кромка лапки (36, 136) соединена с возможностью отрывания через отрывные перемычки или отрывную пленку (51, 151) с соответствующей соседней продольной кромкой (46, 146), которая ограничивает размещающую лапку (36, 136) выемку (37, 137). 13. Емкость по п. 12, отличающаяся тем, что отрывные перемычки и/или отрывная пленка (51, 151) предусмотрены на удаленном от оси поворота и лежащем открыто по отношению к огибающему краю (33, 133) крышки участке между криволинейной кромкой(40, 140) лапки (36, 136) и продольной кромкой (46, 146) огибающего фланца (16, 116) емкости. 14. Емкость по п. 6, отличающаяся тем, что лапка (36) содержит участок (50) для захвата, выполненный с возможностью отгиба относительно главного участка лапки (36). 15. Емкость по п. 14, отличающаяся тем, что на лапке (36) предусмотрен, по меньшей мере, один фиксируемый или деформируемый выступ (53), который при движении из первоначально закрытого состояния емкости в первое открытое состояние необратимо изменяет свое состояние зацепления относительно неподвижного выступа (54) или участка(50) для захвата. 16. Емкость по п. 14, отличающаяся тем, что фиксируемый или деформируемый выступ (53) отформован на дугообразном участке (52) лапки (36) или в зоне конца лапки, обращеного от участка (50) для захвата. 2 11101 1 2008.10.30 17. Емкость по п. 1 или 11, отличающаяся тем, что предохранитель (115) образован фиксирующей скобой (170), которая при повороте лапки (136) попадает в заметное фиксированное повернутое положение. 18. Емкость по п. 17, отличающаяся тем, что фиксирующая скоба (170) содержит ось поворота, приблизительно параллельную оси поворота лапки (136). 19. Емкость по п. 17 или 18, отличающаяся тем, что фиксирующая скоба (170) выполнена в сечении приблизительно Т- или молоткообразной, причем свободный конец ножки (171) фиксирующей скобы образует ось поворота, а, по меньшей мере, одно из колен (172, 173) фиксирующей скобы снабжено защелкой (174). 20. Емкость по п. 18 или 19, отличающаяся тем, что ось поворота ножки образована пленочным шарниром (175), который выполнен между концом ножки (171) фиксирующей скобы и свободным концом отформованной на опорном кронштейне (160) опорной перемычки (161, 162). 21. Емкость по п. 20, отличающаяся тем, что опорная перемычка (161, 162) проходит параллельно периферии корпуса (111) емкости. 22. Емкость по любому из пп. 17-21, отличающаяся тем, что фиксирующая скоба(170) в откинутом положении может быть фиксирована с опорной перемычкой (166) между внутренней стороной огибающего фланца (116) емкости и внешней периферией корпуса (111) емкости. 23. Емкость по п. 22, отличающаяся тем, что каждое колено (172, 173) фиксирующей скобы с наружной стороны, а опорная перемычка (166) на своей обращенной к фиксирующей скобе (170) боковой поверхности снабжены параллельными фиксирующими ребрами (177). 24. Емкость по любому из пп. 17-23, отличающаяся тем, что лапка (136) на своем коротком плече рычага снабжена исполнительной кромкой (147) с возможностью поворота фиксирующей скобы (170). 25. Емкость по п. 24, отличающаяся тем, что фиксирующая скоба (170) в исходном положении расположена своей наружной стороной внутри щели (148), которая расположена между периферийной кромкой (143) огибающего фланца (116) емкости и соседней с осью поворота исполнительной кромкой (147) лапки (136). 26. Емкость по п. 24, отличающаяся тем, что исполнительная кромка (147) лапки (136) воздействует на короткое плечо рычага фиксирующей скобы (170) и на ее ножку (171). 27. Емкость по п. 19 или 23, отличающаяся тем, что колена (172, 173) скобы выполнены выпуклыми. 28. Емкость по любому из пп. 1-27, отличающаяся тем, что обращенная к оси поворота лапки криволинейная кромка (40, 140) доходит до верхнего края корпуса (11, 111) емкости. 29. Емкость по любому из пп. 1-28, отличающаяся тем, что лапка (36, 136) на участке, лежащем вне перекрытия огибающим краем (33, 133) крышки, усилена за счет толщины и/или увеличена за счет поверхности для захвата. 30. Емкость по любому из пп. 1-29, отличающаяся тем, что лапка (136) в своем исходном положении своим свободным периферийным концом (150) поверхности для захвата прилегает с внутренней стороны к соседней, отстоящей от периферии корпуса (111) емкости, опорной перемычке (166). Изобретение относится к чашеобразной емкости, в частности ведру, с крышкой. У подобной, известной из ЕР 0565967 В 2 чашеобразной емкости служащая для расфиксирующего приподнятия крышки лапка выполнена на огибающем фланце емкости с возможностью поворота параллельно направлению периферии вокруг горизонтальной оси поворота. Другими словами, ось поворота проходит параллельно нижней свободной 3 11101 1 2008.10.30 кромке лапки, каковая свободная кромка находится в одной плоскости с нижней свободной огибающей кромкой огибающего фланца емкости. Направленный наружу участок поверхности лапки служит рабочей поверхностью для расфиксирующего приподнятия крышки. Для того чтобы у этой известной чашеобразной емкости достичь оптимальной длины плеча рычага лапки, последняя должна немного выдаваться за нижнюю кромку огибающего фланца емкости. Тем не менее расфиксирующее приподнятие крышки с помощью этой поворачиваемой наружу в сторону крышки лапки происходит относительно резко или рывком. Кроме того, при этом виде движения открывания человек при взятии за лапку пальцами склонен проложить к крышке большой палец, который действует тогда против расфиксирующего движения приподнятия крышки. Задачей настоящего изобретения является создание чашеобразной емкости описанного выше рода, в частности ведра, с крышкой, механизм открывания которой обеспечивает более оптимальное обращение с ней, причем достигается более плавное расфиксирующее приподнятие крышки. Для решения этой задачи у чашеобразной емкости описанного выше рода, в частности ведра, с крышкой предусмотрены следующие признаки. Чашеобразная емкость, в частности ведро, содержит крышку. Отформованный огибающий край емкости выполнен с возможностью фиксирующегося соединения с отформованным на краю корпуса емкости выступающим наружу огибающим фланцем таким образом, что в фиксированном положении свободная концевая кромка огибающего края крышки закрыта участком огибающего фланца емкости. Лапка, расположенная по ходу огибающего фланца емкости, прерывая его, и выполненная с возможностью поворота относительно него таким образом, что ее обращенная от оси поворота кромка движется из своего совпадающего с огибающим фланцем емкости и соответствующего фиксированному положению крышки запорного положения в положение приподнятия крышки от корпуса емкости, служит для расфиксирующего приподнятия крышки на участке периферии. При этом лапка сочленена с периферийной концевой кромкой огибающего фланца емкости или с корпусом емкости с возможностью поворота вокруг оси поворота, которая приблизительно перпендикулярна горизонтальной плоскости крышки или наклонена под острым углом. При этом лапка на своей внутренней продольной кромке, по меньшей мере частично закрытой огибающим краем крышки, снабжена криволинейной кромкой, которая при повороте лапки вступает во взаимодействие со свободной концевой кромкой огибающего края крышки. Благодаря мерам, согласно изобретению, достигается то, что длина плеча рычага для открывания крышки с меньшей затратой усилия возможна за счет немешающего удлинения лапки в направлении периферии, так что лапка не обязательно должна отстоять вниз за огибающий фланец емкости. Благодаря соответствующему расчету криволинейной траектории может быть достигнуто плавное и тем самым чувствительное приподнятие крышки. Процесс движения требует встречного нажатия не на крышку, а на стенку корпуса емкости. В одном варианте изобретения ось поворота наклонена к приблизительно горизонтальной плоскости крышки в направлении ее одной и/или другой взаимно перпендикулярных горизонтальных осей. Ось поворота лапки может быть точно вертикальной и тем самым параллельной воображаемой оси емкости, или она может быть наклонена к этой оси емкости и/или в воображаемой плоскости -. Последнее является предпочтительным для поддержания расфиксирующего приподнятия крышки. В другом варианте изобретения лапка сочленена с корпусом емкости на расстоянии от него с возможностью поворота. В еще одном варианте изобретения ось поворота лапки образована пленочным шарниром между лапкой и огибающим фланцем емкости или лапкой и корпусом емкости. Предпочтительно лапка на одном своем концевом участке в направлении корпуса снабжена дугообразным участком, концевая кромка которого переходит в пленочный шарнир. 4 11101 1 2008.10.30 Наиболее предпочтительно лапка со своими обеими свободными концевыми кромками отделена узкой щелью от противоположных периферийных концевых кромок огибающего фланца емкости, при этом на асимметричном в продольном направлении участке лапки отформована отстоящая под углом поворотная перемычка, концевая кромка которой переходит в пленочный шарнир. В другом варианте изобретения ось поворота образована пленочным шарниром между лапкой и отформованным на корпусе емкости опорным кронштейном. Предпочтительно лапка снабжена с внутренней стороны усилением, которое через пленочный шарнир соединено с опорным кронштейном. Опорный кронштейн выполнен в виде расположенной от отформованного края корпуса емкости опорной перемычки при виде снизу треугольной или трапецеидальной формы. Наиболее предпочтительно ось поворота предусмотрена на концевом участке, образующем лапку в виде двуплечего рычага. В еще одном варианте изобретения между, по меньшей мере, одним из участков лапки и огибающим фланцем предусмотрен отрываемый или фиксируемый, или деформируемый предохранитель. В предпочтительном варианте снабженная криволинейной кромкой продольная кромка лапки соединена с возможностью отрывания через отрывные перемычки или отрывную пленку с соответствующей соседней продольной кромкой, которая ограничивает размещающую лапку выемку. Предпочтительно отрывные перемычки и/или отрывная пленка предусмотрены на удаленном от оси поворота и лежащем открыто по отношению к огибающему краю крышки участке между криволинейной кромкой лапки и продольной кромкой огибающего фланца емкости. Согласно этим признакам дополнительно достигается указывающий на первое открывание емкости фирменный предохранитель чашеобразной емкости. Лапка для расфиксирующего приподнятия крышки может быть снабжена фирменным предохранителем в виде перемычек, соединяющих лапку с огибающим фланцем емкости с материальным замыканием, или пленки, которые или которая разрываются или разрывается при первом приподнятии крышки. Подобное целесообразное нарушение оригинальности может быть обеспечено у чашеобразной емкости, согласно другому примеру выполнения, простым и менее резким образом. У такого фирменного предохранителя не нарушается соединение с материальным замыканием, что, естественно, означает соответствующую затрату усилия и резкое движение, а по окончании приподнятия крышки сохраняется фиксирующее соединение, которое является необратимым и тем самым остается заметным. Кроме того, лапка может содержать участок для захвата, выполненный с возможностью отгиба относительно главного участка лапки. Предпочтительно на лапке предусмотрен,по меньшей мере, один фиксируемый или деформируемый выступ, который при движении из первоначально закрытого состояния емкости в первое открытое состояние необратимо изменяет свое состояние зацепления относительно неподвижного выступа или участка для захвата. Предпочтительно фиксируемый или деформируемый выступ отформован на дугообразном участке лапки или в зоне конца лапки, обращенного от участка для захвата. В другом варианте изобретения предохранитель образован фиксирующей скобой, которая при повороте лапки попадает в заметное фиксированное повернутое положение. Предпочтительно фиксирующая скоба содержит ось поворота, приблизительно параллельную оси поворота лапки. Предпочтительно фиксирующая скоба выполнена в сечении приблизительно Т- или молоткообразной, причем свободный конец ножки фиксирующей скобы образует ось поворота, а, по меньшей мере, одно из колен фиксирующей скобы снабжено защелкой. В предпочтительном варианте ось поворота ножки образована пленочным шарниром,который выполнен между концом ножки фиксирующей скобы и свободным концом от 5 11101 1 2008.10.30 формованной на опорном кронштейне опорной перемычки. Предпочтительно опорная перемычка проходит параллельно периферии корпуса емкости. В наиболее предпочтительном варианте фиксирующая скоба в откинутом положении может быть фиксирована с опорной перемычкой между внутренней стороной огибающего фланца емкости и внешней периферией корпуса емкости. Предпочтительно каждое колено фиксирующей скобы с наружной стороны, а опорная перемычка на своей обращенной к фиксирующей скобе боковой поверхности снабжены параллельными фиксирующими ребрами. В еще одном предпочтительном варианте лапка на своем коротком плече рычага снабжена исполнительной кромкой с возможностью поворота фиксирующей скобы. Предпочтительно фиксирующая скоба в исходном положении расположена своей наружной стороной внутри щели, которая расположена между периферийной кромкой огибающего фланца емкости и соседней с осью поворота исполнительной кромкой лапки. Предпочтительно исполнительная кромка лапки воздействует на короткое плечо рычага фиксирующей скобы и на ее ножку. Кроме того, колена скобы могут быть выполнены выпуклыми. При этом особенность состоит в последовательности движений лапки и фиксирующей скобы. Движение поворота фиксирующей скобы происходит вслед за движением поворота лапки постоянно передаваемым образом. При этом фиксирующая скоба выполнена таким образом, что в начале своего движения поворота она опускается под периферийную кромку огибающего фланца емкости. Легко осуществляемая фиксация происходит за счет того,что она предусмотрена на соседней опорной перемычке для огибающего фланца емкости. В другом варианте изобретения обращенная к оси поворота лапки криволинейная кромка доходит до верхнего края корпуса емкости. В еще одном варианте изобретения лапка на участке, лежащем вне перекрытия огибающим краем крышки, усилена за счет толщины и/или увеличена за счет поверхности для захвата. В еще одном варианте изобретения лапка в своем исходном положении своим свободным периферийным концом поверхности для захвата прилегает с внутренней стороны к соседней, отстоящей от периферии корпуса емкости, опорной перемычке. Другие подробности изобретения приведены в нижеследующем описании, в котором изобретение более подробно поясняется с помощью изображенных на чертеже примеров выполнения. На чертеже представляют фиг. 1 - прерванный перспективный вид чашеобразной емкости, в частности ведро, в виде снабженной крышкой емкости в закрытом состоянии в первом примере выполнения изобретения фиг. 2 - в увеличенном виде фрагмент в соответствии с прямоугольникомна фиг. 1 фиг. 3 - соответствующий фиг. 1 вид, однако с крышкой, открытой в зоне приспособления для открывания емкости фиг. 4 - соответствующий фиг. 1 вид, однако в состоянии на фиг. 3 фиг. 5 А, 5 В - соответствующий фиг. 1 вид и вид снизу по стрелке , однако во втором примере выполнения фиг. 6 А, 6 В - соответствующие фиг. 1 виды, однако в состоянии на фиг. 3 фиг. 7 - в увеличенном виде фрагмент аналогично фиг. 2, однако в другом варианте первого примера выполнения и без крышки фиг. 8 - прерванный вид сбоку чашеобразной емкости в виде оснащаемой крышкой емкости при закрытой открывающей лапке и обозначенной сбоку штрихпунктиром крышкой - состояние в соответствии с третьим примером выполнения изобретения фиг 9 - вид снизу по стрелена фиг. 8 11101 1 2008.10.30 фиг. 10 А, 10 В - соответствующие фиг. 9 виды, однако в положениях во время движения поворота открывающей лапки фиг. 11 - соответствующий фиг. 9 вид, однако в полностью открытом положении открывающей лапки фиг. 12 - прерванный по линии - на фиг. 1 перспективный вид емкости с защелкнутой крышкой фиг. 13 - соответствующий фиг. 1, однако перспективный вид с крышкой, поднятой в соответствии с положением поворота лапки по фиг. 11. Емкость, изображенная на фиг. 1-7 в первом примере выполнения, представляет собой формованное из пластика ведро 10, 10, 10, корпус 11 которого закрыт формованной также из пластика крышкой 12. Как описано ниже, крышка 12 фиксирована на корпусе 11 с возможностью ее открывания только с помощью выполненного за одно целое с ведром 10 открывающего приспособления 13, 13, 13. Корпус 11 ведра 10, 10, 10 на своем обращенном от дна и ограничивающем отверстие ведра верхнем конце выполнен за одно целое с приблизительно крышевидным в сечении огибающим фланцем 16, который охватывает наружную сторону корпуса 11 на расстоянии от нее. Огибающий фланец 16 содержит узкую, отформованную на корпусе 11 первую крышевидную часть 17, к коньку 18 которой, образующему опору крышки 12,примыкает вторая более широкая крышевидная часть 19. Вторая крышевидная часть 19 имеет граничащую с коньком 18 плоскую поверхностную часть 21, которая через направленный к корпусу 11 паз 22 отделена от нижней свободной фланцевой части 24 (фиг. 6 В,7). Паз 22 на переходе к свободной фланцевой части 24 глубже, чем на переходе к плоской поверхностной части 21. За счет этого на выступающей относительно верхней внутренней стенки 25 части нижней внутренней стенки 26 возникает опорная поверхность для описанного ниже края крышки. Идентичная у всех вариантов крышка 12 имеет плоский верх 31, снабженный с верхней стороны вертикально отстоящим, в основном, огибающим центрирующим краем 32. Со стороны внешней периферии верх 21 снабжен огибающим краем 33 крышки, который выполнен с внутренней стороны в соответствии с огибающим фланцем 16 ведра и свободная нижняя кромка 34 которого в закрытом фиксированном состоянии прилегает к опорной поверхности 26 таким образом, что участки наружной поверхности огибающего края 33 крышки и свободной фланцевой части 24 огибающего фланца 16 ведра совпадают между собой. Огибающий край 33 крышки снабжен, кроме того, внутренним отстоящим огибающим фиксирующим ребром 35, которое в закрытом фиксированном состоянии крышки 12 на ведре 10, 10, 10 защелкивается за верхнюю внутреннюю стенку 25 в пазу 22 огибающего фланца 16. Поскольку защелкнутую таким образом на ведре 10, 10, 10 крышку 12 без инструмента, т.е. голыми руками, нельзя приподнять от корпуса 11 ведра,предусмотрено открывающее приспособление 13, 13, 13. Открывающее приспособление 13 на фиг. 1-4 содержит лапку 36, которая расположена по ходу второй крышевидной части 19 огибающего фланца 16. Для этого вторая крышевидная часть 19 огибающего фланца 16 снабжена выемкой 37, в которой лапка 36 сочленена одним концом с возможностью поворота. Лапка 36 в выемке 37 ограничена на одном периферийном конце сочлененной кромкой 38, а на другом периферийном конце свободной кромкой 39, которая в направлении периферии обращена к коньку 18 посредством криволинейной кромки 40 и обращена от конька 18 посредством уступчатой нижней кромки 41, которая, будучи обращена к сочлененной кромке 38, совпадает с нижней кромкой 42 огибающего фланца 16 и выступает на другом конце. Сочлененная кромка 38 проходит по основной зоне другой крышевидной части 19 огибающего фланца 16 почти до конька 18. Свободная кромка 39 лапки 36 проходит приблизительно параллельно сочлененной кромке 38 по участку свободной фланцевой части 24 и заканчивается перед па 7 11101 1 2008.10.30 зом 22 и вне крышки 12. Криволинейная кромка 40, которая имеет определенный, описанный ниже криволинейный контур, проходит в направлении периферии по плоской поверхностной части 21, пазу 22 и по участку свободной фланцевой части 24. Выемка 37 огибающего фланца 16 имеет параллельную сочлененной кромке 38 лапки 36 сочлененную кромку 43 и обращенную от нее свободную кромку 44, находящийся на свободной фланцевой части 24 участок которой проходит параллельно свободной кромке 39 лапки 36. Между названными соответствующими кромками лапки 36 и огибающего фланца 16 имеется узкая щель. С сочлененной кромкой 43 огибающего фланца 16 со стороны периферии соответствующая сочлененная кромка 38 лапки 36 соединена через пленочный шарнир 45, так что лапка 36 может поворачиваться вокруг образованной им оси поворота. Выемка 37 в огибающем фланце 16 может быть прямоугольной. У изображенных примеров выполнения соединяющая кромки 43, 44 продольная кромка 46 выемки 37 проходит,однако, параллельно криволинейной кромке 40 лапки 36. Криволинейная кромка 40 лапки 36 имеет синусообразный контур таким образом, что к отходящему от сочлененной кромки 38 или от пленочного шарнира 45 выпукло опускающемуся контуру примыкает встречно направленный вогнутый контур с прямым концом к свободной кромке 39. Криволинейная кромка 40 в изображенном первом примере выполнения на фиг. 1-4 и во втором примере выполнения на фиг. 5 А, 5 В, 6 А, 6 В лишь частично закрыта огибающим краем 33 крышки, т.е. она примерно на 1/3 видна открыто лежащей своим концом в зоне свободной фланцевой части 24. Лапка 36 выполняет свою функцию в качестве открывающего приспособления 13 таким образом, что лапку 36 берут за ее свободный периферийный конец, например за участок 50 для захвата, выступающий или расширяющийся за нижнюю кромку 42 фланца 16,и поворачивают вокруг вертикальной оси 45 поворота лапки наружу, т.е. в сторону от корпуса 11 ведра. При этом движении поворота криволинейной кромки 40 наружу захватывается нижняя кромка 34 крышки 12, в результате чего при дальнейшем повороте лапки 36 крышка 12 движется наружу от проходящей наружу и поднимающейся криволинейной кромки 40, расфиксируется и приподнимается (фиг. 3). Как только крышка 12 за счет открывающего приспособления 13 приподнимется в этой зоне лапки 36, крышку 12 можно подхватить рукой за нижнюю кромку 34 и снять. Лапка 36 снова возвращается в свое исходное положение благодаря эластичному пленочному шарниру 45, так что, например,после употребления содержимого ведра 10 крышка 12 снова может быть защелкнута. У изображенных примеров или вариантов выполнения открывающих приспособлений 13, 13, 13 крышки 12, предусмотренных на корпусе 11 ведра 10, 10, 10, предусмотрен далее фирменный предохранитель 15, 15, 15, по которому видно, приводилось ли уже в действие, по меньшей мере, один раз или нет открывающее приспособление 13, 13, 13 для приподнятия крышки 12 от корпуса 11 ведра. У первого варианта выполнения на фиг. 1-5 фирменный предохранитель 15 образован отрывными перемычками 51 или отрывной пленкой, которые или которая предусмотрены или предусмотрена между криволинейной кромкой 40 лапки 36 и продольной кромкой 46 выемки 37. При этом фирменный предохранитель 15 предусмотрен в зоне сочлененной кромки 38 и продольной кромки 46 и виден под защелкнутой крышкой 12 на свободной фланцевой части 24 огибающего фланца 16. Это означает, что с первым расфиксирующим приподнятием крышки 12 за счет поворота лапки 36 вокруг ее вертикальной оси 45 поворота лапки отрывные перемычки 51 или отрывная пленка повреждаются или повреждается, так что первое открывание становится заметным. Второй пример выполнения на фиг. 5 А, 5 В, 6 А, 6 В отличается от первого примера выполнения на фиг. 1-4 тем, что вертикальная ось 45 поворота предусмотрена не в зоне огибающего фланца 16, а на наружной стороне корпуса 11 ведра 10. Другими словами, 8 11101 1 2008.10.30 лапка 36 удерживается своей сочлененной кромкой 38 через пленочный шарнир 45 на наружной стороне корпуса 11 ведра с возможностью поворота. У этого примера выполнения лапка 36 между своей сочлененной кромкой 38 на корпусе 11 ведра и своей свободной кромкой 39 или своим участком 50 для захвата снабжена проходящим примерно под 90 дугообразным участком 52. Криволинейная кромка 40 проходит, как и у первого примера выполнения, отходя от свободной кромки 39, по плоскому продольному участку и дугообразному участку 52 лапки 36 до сочлененной кромки 38. Криволинейный контур криволинейной кромки 40 соответствует при этом примерно криволинейному контуру криволинейной кромки 40 лапки 36 в первом примере выполнения. Следовательно, при приведении в действие лапки 36 этого открывающего приспособления 13 происходит то же движение расфиксации и приподнятия крышки 12. Открывающее приспособление 13 может быть снабжено в видимой зоне между лапкой 36 и огибающим фланцем 16 фирменным предохранителем 15, используемым в первом примере выполнения на фиг. 1-4. У изображенного на фиг. 5 А, 5 В, 6 А, 6 В второго примера выполнения фирменный предохранитель 15 предусмотрен в виде фиксирующих выступов 53, 54, из которых фиксирующий выступ 53 отформован отстоящим от дугообразного участка 52 лапки 36, а фиксирующий выступ 54 отформован отстоящим от перемычки 55, которая в этой близкой к лапке 36 зоне огибающего фланца 16 опирается на корпус 11 ведра. Фиксирующие выступы 53, 54 расположены противоположно друг другу и проходят под пазом 22 или под защелкнутой нижней кромкой 34 крышки 12, будучи видимы на определенной высоте лапки 36 и огибающего фланца 16. Фиксирующие выступы 53, 54 подробно не показанным образом выполнены на своих обращенных друг к другу торцевых поверхностях зубчатыми. В изображенном на фиг. 5 А, 5 В защелкнутом состоянии крышки 12 на корпусе 11 ведра оба фиксирующих выступа 53, 54 отстоят друг от друга своими зубчатыми торцевыми кромками на определенное расстояние. В изображенном на фиг. 6 А, 6 В открытом состоянии лапки 36 и приподнятом состоянии крышки 12 фиксирующий выступ 53 вследствие движения поворота лапки 36 неразъемно зацепляется или фиксируется в фиксирующем выступе 54 огибающего фланца 16. Другими словами, лапка 36 остается за счет взаимного зацепления или взаимной фиксации обоих фиксирующих выступов 53, 54 в изображенном на фиг. 6 А, 6 В повернутом положении или, во всяком случае, в указывающем первое движение открывания повернутом открытом положении, которое предпочтительным образом имеет меньший угол открывания лапки 36, чем это наглядности ради преувеличенно обозначено на фиг. 6 А, 6 В. При движении лапки 36 навстречу движению открывания по стрелкеза ее участок 50 для захвата к корпусу 11 тем не менее благодаря упругости обоих фиксирующих выступов 53, 54 сохраняется взаимно зацепленное или взаимно фиксированное состояние. Это означает также, что при повторном защелкивании крышки 12 на или за огибающий фланец 16 корпуса 11 это неразъемное соединение обоих фиксирующих выступов 53, 54 сохраняется и тем самым остается видимым повреждение фирменного предохранителя 15. Повторное защелкивание крышки 12 происходит, как описано выше,либо за счет одновременного движения лапки 36 по стрелке , либо за счет переводного скоса (не показан) на криволинейной кромке 40 лапки 36 для соответствующего участка крышки 12. Согласно одному варианту (не показан), фирменный предохранитель 15 может быть реализован у второго примера выполнения на фиг. 5, 6 также за счет того, что изображенные там в виде фиксирующих выступов 53, 54 элементы выполнены в виде деформирующихся пальцев, которые в оригинальном фиксированном состоянии крышки 12 на корпусе 11 перекрывают друг друга таким образом, что деформирующийся палец лапки 36, если смотреть с наружной стороны ведра, находится над деформирующимся пальцем на огибающем фланце 16. При движении открывания лапки 36 на фиг. 6 один из деформирую 9 11101 1 2008.10.30 щихся пальцев деформируется таким образом, что состояние их перекрытия попеременно изменяется, т.е. деформирующийся палец лапки 36 прилегает с внутренней стороны к другому деформирующемуся пальцу. Это состояние не может больше изменяться при обратном движении лапки 36 по стрелке . Восстановление разрушенного фирменного предохранителя 15 у изображенных фиксирующих выступов 53, 54, а также у описанных выше, однако не показанных деформирующихся пальцев равным образом предотвращено тем, что обратное движение лапки 36 по стрелкепредотвращено отстоящим от корпуса 11 ведра, согнутым упорным ребром 56, к которому лапка 36 прилегает своими внутренними ребрами 57 жесткости. У варианта на фиг. 7 криволинейная кромка 40 лапки 36 опущена только до паза 22 в огибающем фланце 16, т.е. криволинейная кромка 40 лежит, в целом, внутри защелкнутой на корпусе 11 ведра крышки 12 и тем самым не видна. Движение открывания или приподнятия происходит таким же образом, поскольку с поворотом лапки 36 наружу одновременно вследствие упругости происходит движение вниз, которое обеспечивает зацепление криволинейной кромки 40 за нижнюю кромку 34 крышки 12. У варианта на фиг. 7 деформирующиеся перемычки 51 или соответствующая деформирующаяся пленка предусмотрены дополнительно или вместо этого в качестве соединения между свободной кромкой 39 лапки 36 и свободной кромкой 44 выемки 37. Деформирующиеся перемычки или пленки отформованы на одной кромке и в оригинальном состоянии заходят за соседнюю кромку, из какового положения они при первом повороте лапки 36 вследствие деформации вытягиваются вперед. Восстановление деформирующихся перемычек 51 или деформирующейся пленки невозможно из-за упора ограничения обратного поворота лапки 36 (не показан). Вариант на фиг. 7 отличается, кроме того, от примеров выполнения на фиг. 1-4 и 5, 6 положением оси поворота и тем самым пленочного шарнира 45. В то время как у названных примеров выполнения ось 45 поворота расположена, в основном, вертикально, т.е. параллельно воображаемой осисимметрии (у цилиндрического ведра ось вращения) и вследствие наклоненной к корпусу 11 под острым углом второй крышевидной части 19 может быть соответствующим образом наклонена к осииз плоскости - в плоскость-, у варианта на фиг. 7 ось поворота или пленочный шарнир 45 наклонена или наклонен в плоскости -, т.е. расположен под острым углом к обращенным от него свободным кромкам 39, 44. За счет этого поворот лапки 36 способствует приподнятию крышки 12, поскольку ось 45 поворота наклонена снизу вверх в направлении свободной кромки. У варианта на фиг. 7 между скрытыми сами по себе криволинейной 40 и продольной 46 кромками может быть предусмотрена предохранительная пленка, если в огибающий край 33 крышки вставить смотровое окошко. Фирменный предохранитель 15, 15, 15 может быть реализован и таким образом, что участок 50 для захвата лапки 36, 36, 36 снабжен на своем переходе в главный участок лапки линией 58 ослабленной прочности (обозначено штрихами только на фиг. 5 А), вокруг которой участок 50 для захвата перед собственно движением открывания лапки 36,36, 36 отгибают или загибают. Таким образом, видно нарушение оригинальности. Слегка отогнутый участок 50 для захвата не мешает при этом повторному защелкиванию крышки 12 на корпусе 11 ведра. Понятно, что это может быть предусмотрено вместо или дополнительно к описанным выше фирменным предохранителям. Другой вариант изображенного на фиг. 5, 6 второго примера выполнения состоит в том, что лапка 36, в целом, выполнена по ходу свободной фланцевой части 24 огибающего фланца 16 и при этом обеими своими свободными концевыми кромками 38, 39, отделенными щелью, обращена к свободным концевым кромкам 43, 44 огибающего фланца 16. На своем асимметричном в продольном направлении и обращенном от участка 50 для захвата участке лапка 36 снабжена за одно целое с ней отстоящей под углом поворотной 10 11101 1 2008.10.30 перемычкой, концевая кромка которой переходит в корпус 11 ведра и таким образом соединена с ним с возможностью поворота. При этом на обращенной к участку 50 для захвата кромке лапки 36 может быть предусмотрен фирменный предохранитель 15, 15, 15 одного из описанных видов. Периферийный размер выемки 37 и тем самым периферийная длина лапки 36, 36, 36 зависят от желаемых условий плеча рычага, действующего при расфиксирующем приподнятии крышки 12. Изображенная на фиг. 8-13 емкость в третьем примере выполнения представляет собой формованное из пластика ведро 110, корпус 111 которого закрыт формованной также из пластика крышкой 112. Крышка 112 фиксирована на корпусе 111 таким образом, что ее можно открыть только с помощью выполненного за одно целое с ведром 110 открывающего приспособления. Корпус 111 ведра 110 на своем обращенном от дна и ограничивающем отверстие ведра верхнем конце выполнен за одно целое с приблизительно крышевидным в сечении огибающим фланцем 116, который охватывает наружную сторону корпуса 111 на расстоянии от нее. Огибающий фланец 116 содержит узкую, отформованную на корпусе 11 первую крышевидную часть 117, к коньку 18 которой, образующему опору крышки 112, примыкает вторая более широкая крышевидная часть 119. Вторая крышевидная часть 119 имеет граничащую с коньком 118 плоскую поверхностную часть 121, которая через направленный к корпусу 111 паз 122 отделена от нижней свободной фланцевой части 124. Паз 122 на переходе к свободной фланцевой части 124 глубже, чем на переходе к плоской поверхностной части 121. За счет этого на выступающей относительно верхней внутренней стенки 125 части нижней внутренней стенки 126 возникает опорная поверхность для описанного ниже края крышки. Крышка 112 имеет плоский верх 131, снабженный с верхней стороны вертикально отстоящим, в основном, огибающим центрирующим краем 132. Со стороны внешней периферии верх 121 снабжен огибающим краем 133 крышки, который выполнен с внутренней стороны в соответствии с огибающим фланцем 116 ведра и свободная нижняя кромка 134 которого в закрытом фиксированном состоянии прилегает к опорной поверхности 126 таким образом, что участки наружной поверхности огибающего края 133 крышки и свободной фланцевой части 124 огибающего фланца 116 ведра совпадают между собой. Огибающий край 133 крышки снабжен, кроме того, внутренним отстоящим огибающим фиксирующим ребром 135, которое в закрытом фиксированном состоянии крышки 112 на ведре 110 защелкивается за верхнюю внутреннюю стенку 125 в пазу 122 огибающего фланца 116. Поскольку защелкнутую таким образом на ведре 110 крышку 112 без инструмента, т.е. голыми руками, нельзя приподнять от корпуса 111 ведра, предусмотрено открывающее приспособление 113. Открывающее приспособление 113 содержит лапку 136, которая расположена по ходу второй крышевидной части 119 и свободной фланцевой части 124 огибающего фланца 116,каковые части 119, 124 огибающего фланца снабжены выемкой 137, в которой лапка 136 сочленена вблизи одного своего конца с возможностью поворота. Лапка 136 в выемке 137 ограничена на одном периферийном конце исполнительной кромкой 147, а на другом периферийном конце - свободной кромкой 139, между каковыми кромками 147, 139 в направлении периферии проходят обращенная к коньку 118 криволинейная кромка 140 и обращенная от конька 118 уступчатая нижняя кромка 141, которая, будучи обращена к исполнительной кромке 147, совпадает с нижней кромкой 142 огибающего фланца 116 и выступает на другом конце. Между исполнительной кромкой 147 лапки 136 и обращенной к ней свободной кромкой 143 выемки 137 огибающего фланца 116 оставлена относительно широкая щель 148, в которой расположен фирменный предохранитель 115. Исполнительная кромка 147 лапки 136 проходит по основному участку огибающего фланца 116 почти до конька 118, однако изломана в другой крышевидной части 119. Сво 11 11101 1 2008.10.30 бодная кромка 139 лапки 136 проходит приблизительно параллельно исполнительной кромке 147 по участку первой фланцевой части 124 и заканчивается перед пазом 122 и вне защелкнутой крышки 112. Криволинейная кромка 140, которая имеет определенный,описанный ниже криволинейный контур, проходит в направлении периферии по плоской поверхностной части 121, пазу 122 и по участку свободной фланцевой части 124. Выемка 137 огибающего фланца 116 имеет параллельную исполнительной кромке 147 уступчатую свободную кромку 143 и обращенную от нее свободную кромку 144, находящийся на свободной фланцевой части 124 участок которой проходит параллельно свободной кромке 139 лапки 136. Между обеими последними кромками 144, 139 имеется узкая щель. Выемка 137 в огибающем фланце 116 может быть прямоугольной. У изображенного третьего примера выполнения соединяющая кромки 143, 144 продольная кромка 146 выемки 137 выполнена, однако, проходящей параллельно криволинейной кромке 140 лапки 136. Криволинейная кромка 140 лапки 136 имеет многоугольный контур таким образом,что к отходящему от выступающего назад участка исполнительной кромки 147 приблизительно горизонтального отрезка примыкает прямолинейно опускающийся отрезок, а к нему - снова горизонтальный отрезок к свободной кромке 139. Криволинейная кромка 140,которая может проходить также синусообразно, у изображенного примера выполнена закрытой огибающим краем 133 крышки лишь частично, т.е. она примерно на одну треть видна открыто лежащей своим концом в зоне свободной фланцевой части 124. Как видно, в частности, из фиг. 9, лапка 136 выполнена с возможностью поворота вокруг выполненной в виде пленочного шарнира 145 оси поворота, которая проходит параллельно свободным кромкам 139, 143 огибающего фланца 116 и лапки 136 и плоскости между периферийной поверхностью лапки 136 и периферийной поверхностью корпуса 111 ведра. Для этого предусмотрен опорный кронштейн 160, который отформован на периферийной стороне корпуса 111 ведра и составлен из трапецеобразно сходящихся при виде снизу ребер 161, 162, проходящих, в основном, по всей высоте периферийного фланца 116. На сходящемся участке обоих ребер 161, 162 предусмотрен пленочный шарнир 145. Внутренняя сторона лапки 136 снабжена приблизительно треугольным при виде снизу усилением 163, образованным треугольно сходящимися, отформованными на лапке 136 ребрами 164, 165, из которых ребро 165 относительно длинное. Это усиление 163 на своей размещающей сходящиеся ребра 164, 165 кромке, которая проходит, в основном, по всей высоте лапки 136, соединено с пленочным шарниром 145. Обращенное от свободной кромки 139 лапки 136 соединение опорного кронштейна 160 и усиления 163 посредством пленочного шарнира 145 выполнено таким образом, что исполнительная кромка 147 выдается за периферийную плоскость пленочного шарнира 145, так что лапка 136 имеет очень короткий исполнительный рычаг до исполнительной кромки 147 и очень длинный рычаг для захвата до свободной кромки 139. На своем обращенном к свободной кромке 139 участке 150 для захвата лапка 136 поддерживается отстоящей от периферии корпуса 111 ведра, отформованной на нем короткой опорной перемычкой 166, так что лапка 136 находится в исходном положении в огибающей плоскости огибающего фланца 116. Лапка 136 выполняет свою функцию в качестве открывающего приспособления 113 таким образом, что лапку 136 берут за ее свободный периферийный конец, например за участок 150 для захвата, выступающий или расширяющийся за нижнюю кромку 142 фланца 116, и поворачивают вокруг вертикальной оси 145 поворота наружу, т.е. в сторону от корпуса 111 ведра. При этом движении поворота криволинейной кромки 147 наружу захватывается нижняя кромка 134 крышки 112, в результате чего при дальнейшем повороте лапки 136 крышка 112 движется наружу от проходящей наружу и поднимающейся криволинейной кромки 147, расфиксируется и приподнимается (фиг. 12). Как только крышка 112 за счет открывающего приспособления 113 приподнимется в этой зоне лапки 136,крышку 112 можно подхватить рукой за ее нижнюю кромку 134 и снять. Лапка 136 снова 12 11101 1 2008.10.30 возвращается в свое исходное положение благодаря эластичному пленочному шарниру 145, так что, например, после частичного употребления содержимого ведра 110 крышка 112 снова может быть защелкнута. В двигательном соединении с предусмотренным на корпусе 111 ведра 110 открывающим приспособлением 113 для крышки 112 в виде лапки 136 предусмотрен фирменный предохранитель 115, который, заняв свое фиксированное положение, позволяет обнаружить,приводилось ли уже, по меньшей мере, один раз в действие открывающее приспособление 113 для приподнятия крышки 112 от корпуса 111 ведра или нет. Этот фирменный предохранитель 115 образован в третьем примере выполнения поворотной фиксирующей скобой 170, которая расположена в щели 148 между кромкой 143 огибающего фланца 116 и обращенной к ней исполнительной кромкой 147 лапки 136. Фиксирующая скоба 170, проходящая, в основном, по высоте свободной фланцевой части огибающего фланца 116, выполнена при виде снизу приблизительно в виде молотка или Т-образно. Фиксирующая скоба 170 имеет, таким образом, ножку 171, свободный конец которой через выполненную в виде пленочного шарнира 175 ось поворота ножки соединена с неподвижным опорным ребром 176, отстоящим в направлении периферии ведра от опорного кронштейна 160. Таким образом, обе оси 145, 175 поворота расположены проходящими параллельно приблизительно в одной периферийной плоскости. Будучи обращена от пленочного шарнира 175, ножка 171 закрыта двумя соединенными между собой,выпуклыми в одной плоскости коленами 172, 173 фиксирующей скобы. Обращенное к исполнительной кромке 147 лапки 136 колено 172 относительно короткое, тогда как обращенное к огибающему фланцу 116 колено 173 относительно длинное. Длина обоих колен 172,173 в направлении периферии меньше ширины в свету щели 148. Со стороны внешней периферии колена 172, 173 снабжены фиксирующими ребрами 174, проходящими в направлении соответствующих кромок 143, 147. Ножка 171 поворотной фиксирующей скобы 170 имеет такую высоту, что при повороте фиксирующей скобы 170 по стрелкесвободная кромка более длинного колена 173 заходит под свободную кромку 143 выемки 137 или огибающего фланца 116. Огибающий фланец 116 по всей своей периферии снабжен, в основном, с постоянными промежутками упомянутыми опорными перемычками 166, из которых обращенная к фиксирующей скобе 170 опорная перемычка 166 на своей обращенной к фиксирующей скобе 170 поверхности снабжена двумя параллельными здесь ответными фиксирующими ребрами 177, которые в повернутом состоянии лапки 136 на фиг. 11 вызывают фиксирующее удержание фиксирующей скобы 170 в этом положении. Фирменный предохранитель 115 действует так, как это видно из различных положений лапки 136 и фиксирующей скобы 170 на фиг. 10 и 11. При движении лапки 136 из исходного или закрытого положения на фиг. 9 по стрелкеисполнительная кромка 147 лапки 136 воздействует на фиксирующую скобу 170 на фиг. 10, сначала на короткое колено 172, а затем на обращенную к нему поверхность ножки 171, и движет фиксирующую скобу 170 в направлении поворота по стрелкеиз-под огибающего фланца 116 к соседней опорной перемычке 166. При дальнейшем движении поворота лапки 136, с которым связано приподнятие крышки 112, фиксирующая скоба 170 попадает своими фиксирующими ребрами 174 в фиксирующее соединение с ответными фиксирующими ребрами 177 на опорной перемычке 166. В этом повернутом на 45-90 фиксированном положении фиксирующая скоба 170 остается и тогда, когда лапку 136 движут обратно из своего положения на фиг. 11 по стрелкев исходное положение на фиг. 9 или она самостоятельно возвращается обратно за счет упругости пленочного шарнира 145, в каковом, при необходимости, лишь близком с исходному положению обратном положении крышка 112 может быть снова защелкнута и фиксирована посредством лапки 136. С помощью сохраняющегося фиксированного положения фиксирующей скобы 170 можно обнаружить первое открывание. 13 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 16
