Установка для противонакипной и противокоррозионной обработки водной системы (варианты)

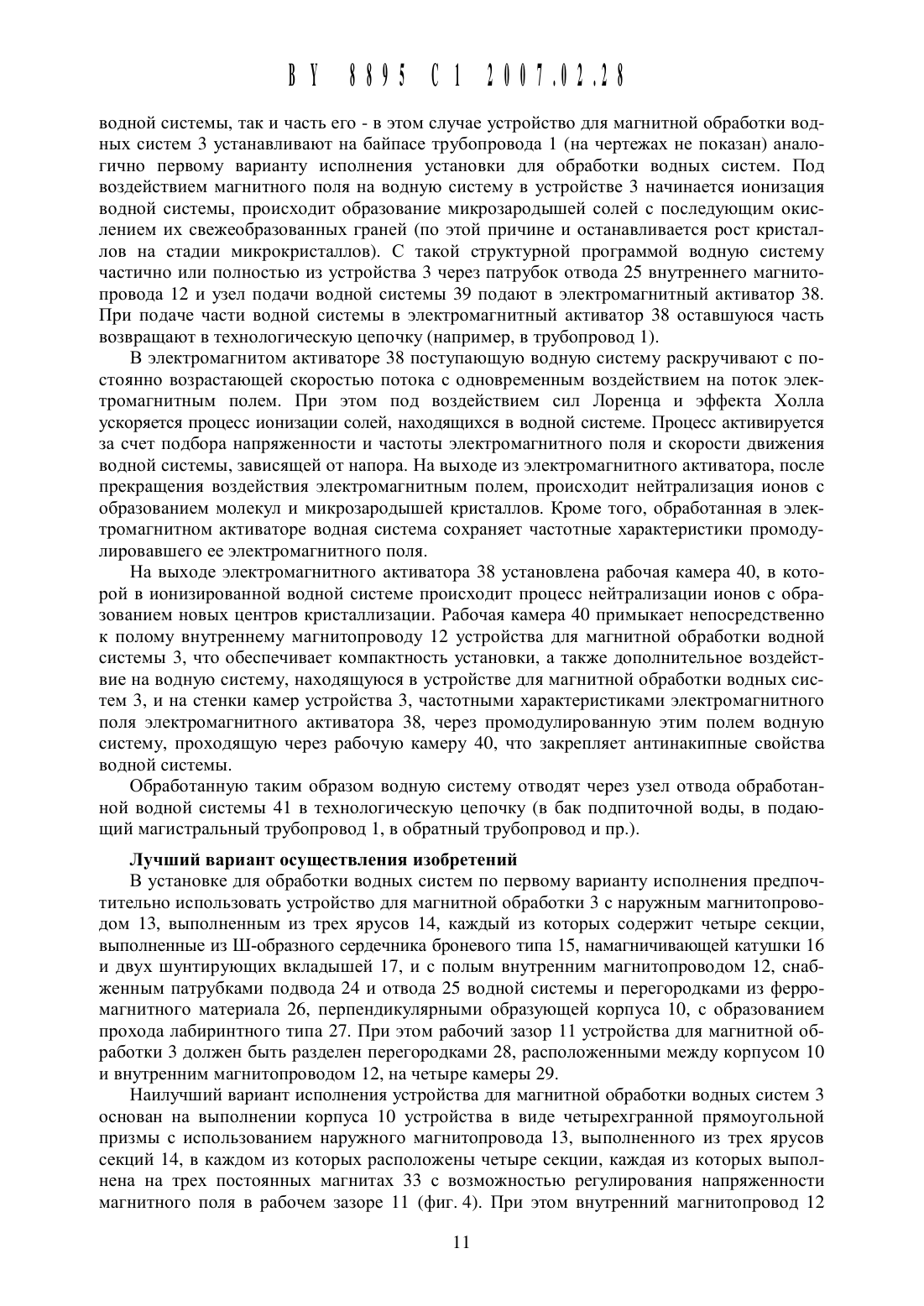

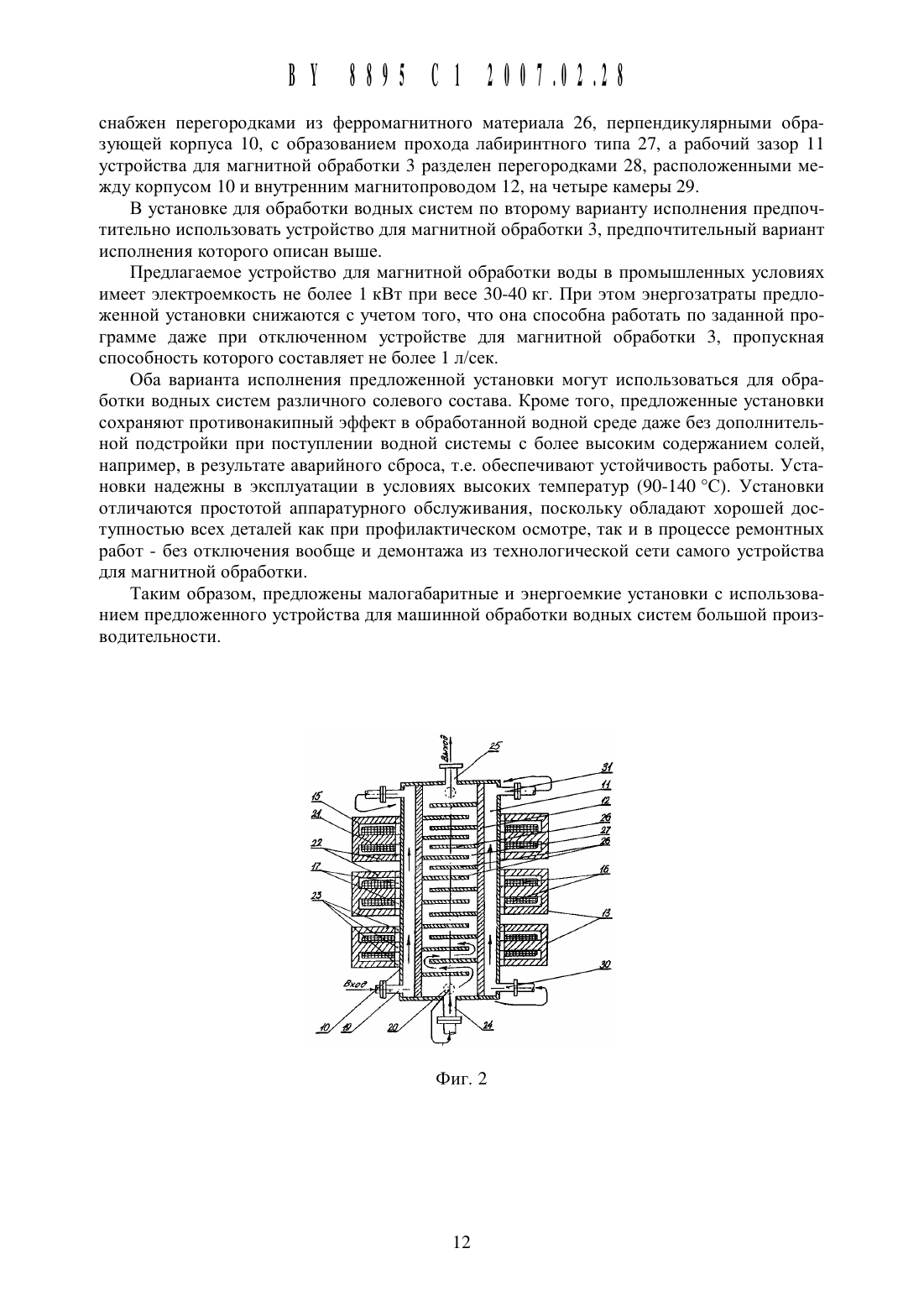

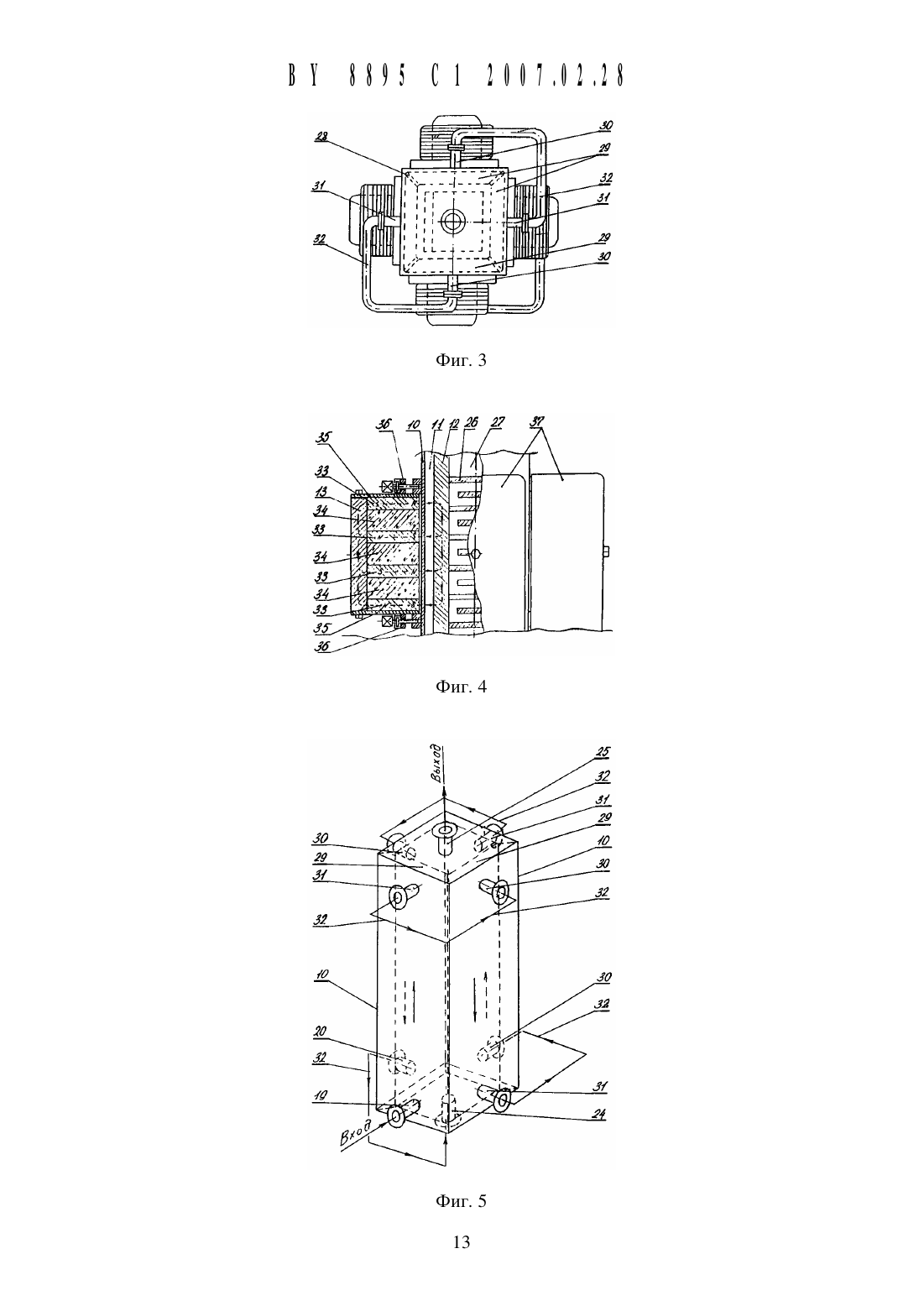

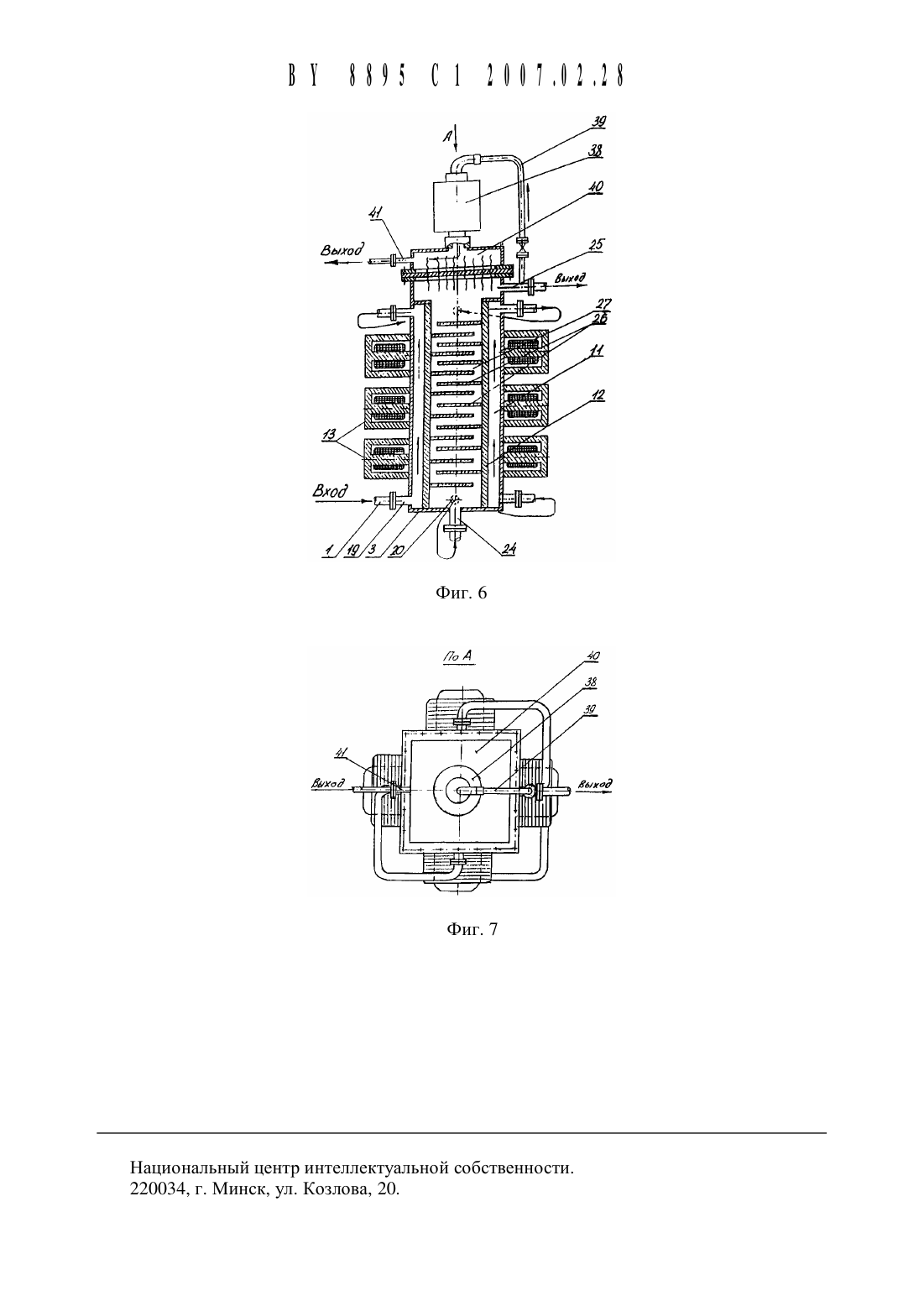

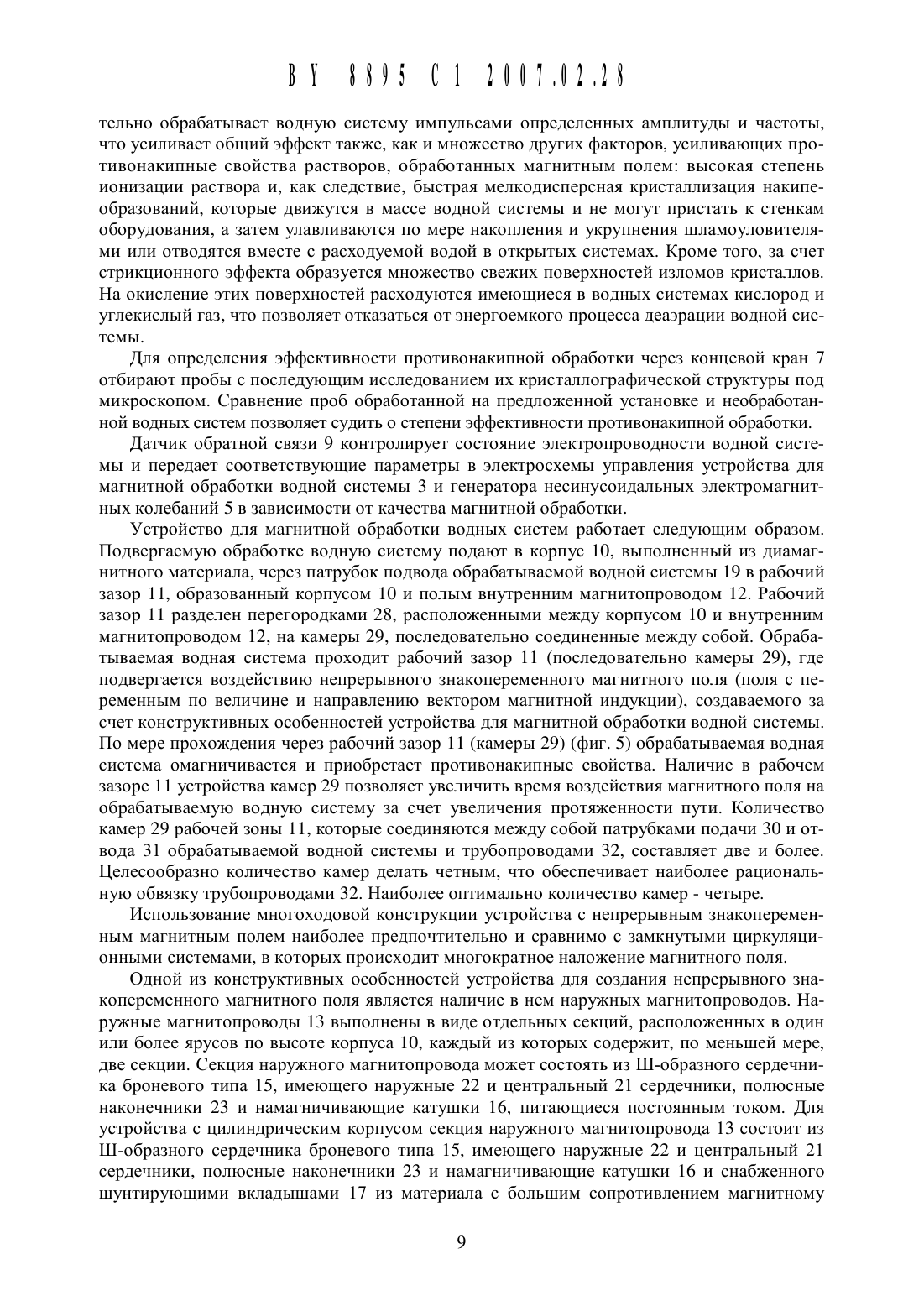

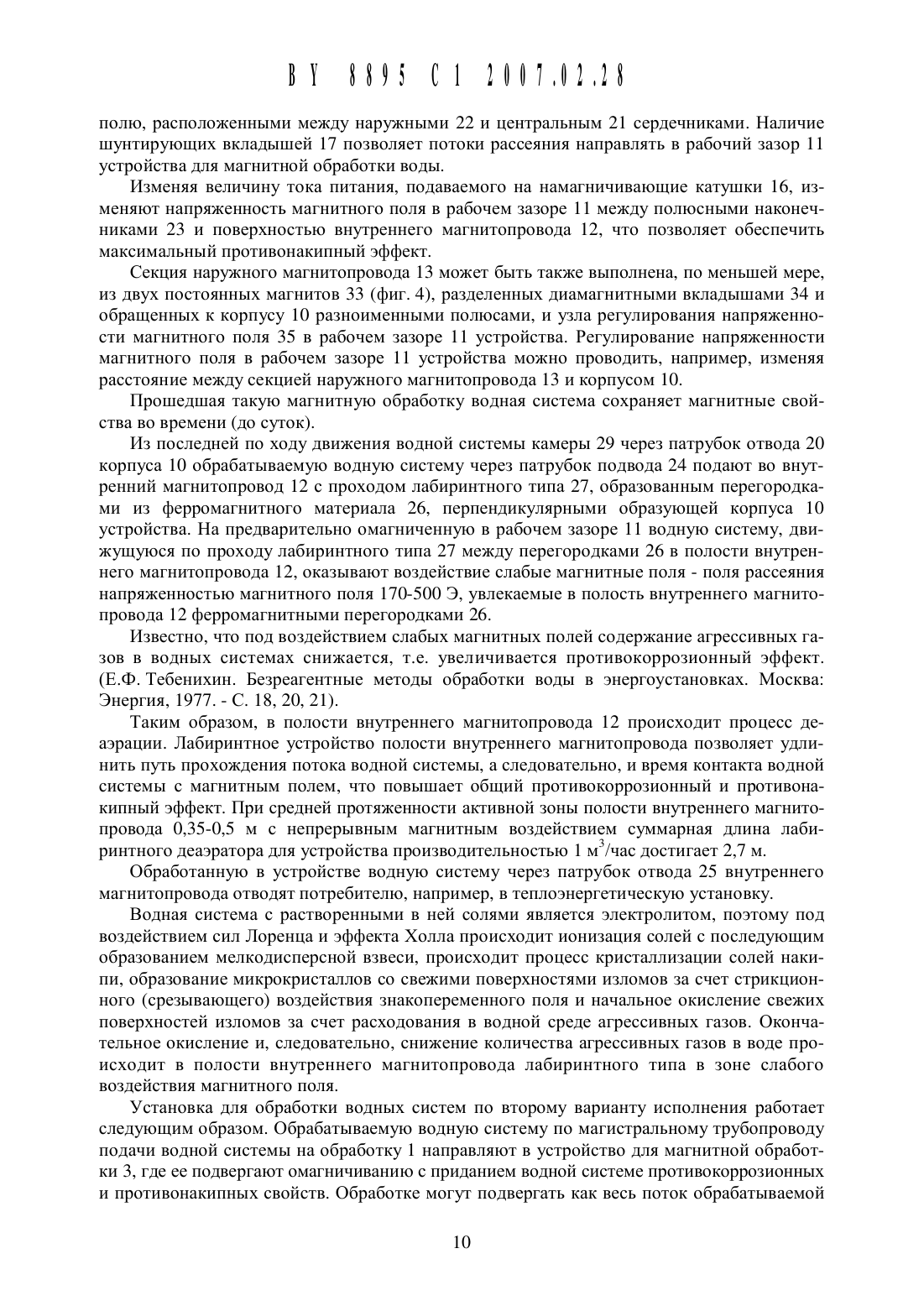

через патрубок отвода обрабатываемой водной системы соединен с патрубком подвода водной системы внутреннего магнитопровода, и наружными магнитопроводами, вь 1 полненными в виде отдельных секций, расположенных в один или более ярусов по высоте корпуса, Каждый из которых содержит, по меньшей мере, две секции при этом каждая секция наружного магнитопровода содержит Ш-образный сердечник броневого типа,имеющий наружные и центральный сердечники, полюсные наконечники, намагничивающую катушку и два шунтирующих вкладыша, расположенных между наружными и центральным сердечниками, причем высоту шунтирующих вкладышей 11, изготовленных из материала с большим сопротивлением магнитному полю, выбирают из соотношения 11 21 (4 6), где 1 - величина рабочего зазора, мм или, по меньшей мере, два постоянных магнита, разделенных диамагнитными вкладышами и обращенных к корпусу разноименнь 1 ми полюсами, и узел регулирования напряженности магнитного поля в рабочем зазоре устройства бак-резонатор коридорного типа, установленный на байпасном трубопроводе по ходу движения водной системы после устройства для магнитной обработки водной системы и жестко закрепленный на магистральном трубопроводе обрабатываемой водной системы генератор несинусоидальных электромагнитных колебаний, установленный на баке-резонаторе.2. Установка по п. 1, отличающаяся тем, что корпус из диамагнитного материала вь 1 полнен цилиндрическим.3. Установка по п. 1 или 2, отличающаяся тем, что рабочий зазор устройства для магнитной обработки водной системы разделен перегородками, расположенными между корпусом и внутренним магнитопроводом, по меньшей мере, на две камеры, последовательно соединенные между собой, а последняя камера соединена с патрубком подвода водной системы внутреннего магнитопровода.4. Установка по п. 3, отличающаяся тем, что камеры рабочего зазора содержат патрубки подачи и отвода обрабатываемой водной системы и трубопроводы, расположенные снаружи корпуса и соединяющие патрубок отвода обрабатываемой водной системы предыдущей по ходу движения водной системы камеры с патрубком подачи обрабатываемой водной системы последующей камеры.5. Установка по п. 3 или 4, отличающаяся тем, что число камер в рабочем зазоре четное.6. Установка по п. 5, отличающаяся тем, что число камер в рабочем зазоре - четыре.7. Установка для противонакипной и противокоррозионной обработки водной системы, содержащая магистральный трубопровод обрабатываемой водной системы байпаснь 1 й трубопровод устройство для магнитной обработки водной системы, установленное на байпасном трубопроводе, с корпусом из диамагнитного материала и с патрубками подвода и отвода обрабатываемой водной системы, полым внутренним магнитопроводом,расположенным в корпусе с образованием рабочего зазора и содержащим патрубки подвода и отвода водной системы и перегородки из ферромагнитного материала, перпендикулярные образующей корпуса, с образованием прохода лабиринтного типа, при этом рабочий зазор через патрубок отвода обрабатываемой водной системы соединен с патрубком подвода водной системы внутреннего магнитопровода, и наружными магнитопроводами, выполненными в виде отдельных секций, расположенных в один или более ярусов по высоте корпуса, каждый из которых содержит, по меньшей мере, две секции при этом каждая секция наружного магнитопровода содержит Ш-образный сердечник броневого типа, имеющий наружные и центральный сердечники, полюсные наконечники, намагничивающую катушку и два шунтирующих вкладыша, расположенных между наружными и центральным сердечниками, причем высоту шунтирующих вкладышей 11, изготовленных из материала с большим сопротивлением магнитному полю, выбирают из соотношения 11 21 (4 6), где 1 - величина рабочего зазора, мм или, по меньшей мере, два постоянных магнита, разделенных диамагнитными вкладышами и обращенных к корпусу разноименными полюсами, и узел регулирования напряженности магнитного поля в рабочемзазоре устройства электромагнитный активатор с узлом подвода водной системы и рабочую камеру с узлом отвода обработанной водной системы, причем рабочая камера установлена на выходе электромагнитного активатора и примыкает непосредственно к полому внутреннему магнитопроводу устройства для магнитной обработки водной системы, а узел подвода водной системы электромагнитного активатора соединен с патрубком отвода водной системы внутреннего магнитопровода устройства для магнитной обработки водной системы бак-резонатор коридорного типа, установленный на байпасном трубопроводе по ходу движения водной системы после устройства для магнитной обработки водной системы и жестко закрепленный на магистральном трубопроводе обрабатываемой водной системы генератор несинусоидальных электромагнитных колебаний, установленный на баке-резонаторе.8. Установка по п. 7, отличающаяся тем, что патрубок отвода водной системы внутреннего магнитопровода выполнен в виде тройника, один из отводов которого соединен с узлом подвода водной системы электромагнитного активатора.9. Установка по п. 7 или 8, отличающаяся тем, что корпус из диамагнитного материала выполнен цилиндрическим.10. Установка по любому из пп. 7-9, отличающаяся тем, что рабочий зазор устройства для магнитной обработки водной системы разделен перегородками, расположенными между корпусом и внутренним магнитопроводом, по меньшей мере, на две камеры, последовательно соединенные между собой, а последняя камера соединена с патрубком подвода водной системы внутреннего магнитопровода.11. Установка по п. 10, отличающаяся тем, что камеры рабочего зазора содержат патрубки подачи и отвода обрабатываемой водной системы и трубопроводы, расположенные снаружи корпуса и соединяющие патрубок отвода обрабатываемой водной системы предыдущей по ходу движения водной системы камеры с патрубком подачи обрабатываемой водной системы последующей камеры.12. Установка по п. 10 или 11, отличающаяся тем, что число камер в рабочем зазоре четное.13. Установка по п. 12, отличающаяся тем, что число камер в рабочем зазоре - четыре.Группа изобретений относится к области безреагентной обработки водных систем, в частности к магнитной обработке жидкостей, и может быть использована на тепловых электростанциях, в котельных, системах теплоснабжения и в других технологиях, требующих предотвращения накипеобразования и использования деаэрированной воды, а также в нефтедобывающей промышленности для предотвращения в том числе смолопарафиновь 1 х отложений на внутренней поверхности труб.Решение задачи предотвращения накипеобразования и защиты от коррозии при подготовке водных систем для различных отраслей промышленности и сельского хозяйства, в частности для технологического оборудования энергоустановок, выпарных и опреснительных установок, систем теплоснабжения и пр., было и остается весьма актуальным.Известно устройство для обработки жидкости магнитным полем, содержащее корпус из диамагнитного материала с патрубками подвода и отвода обрабатываемой жидкости,внутренний магнитопровод, выполненный в виде полого Цилиндра, наружные магнитопроводы, выполненные на Ш-образных сердечниках броневого типа, имеющих наружные и центральный сердечники, между которыми попарно расположены шунтирующие вкладыши из материала с большим сопротивлением магнитному полю, полюсные наконечники и внешние намагничивающие катушки Свидетельство РФ на полезную модель Не 19382,С 0213 1/48, 2001. Недостаток этого устройства состоит в том, что в нем предусмотрено пропускание через магнитный аппарат всего объема жидкости, что ведет к созданию гро моздких установок с высокими материалоемкостью И мощностью И повышенными затратами энергии, расходуемой на обработку всего объема жидкости.Известна установка для противонакипной обработки водных систем, содержащая трубопровод обрабатываемой водной системы, отвод трубопровода (байпас) с установленным на нем устройством для магнитной обработки водной системы, смеситель омагниченной и неомагниченной Частей водной системы и трубопровод отвода обработанной водной системы к потребителю, например, в водогрейный котел патент РФ Не 2010009, С 0213 1/48,1994. Недостатком этой установки является невысокая эффективность противонакипной обработки, а также необходимость дополнительной противокоррозионной обработки водной среды.Известны многочисленные установки и устройства для деаэрации водных систем, основанные на процессах термической деаэрации патенты РФ Не 2102329, С 02 Р 1/20, 1998,Не 2151341, Р 2213 1/50, 2000, деаэрации под избыточным давлением патент РФ Не 2179532,С 0213 1/20, 2002, вакуумной деаэрации и др.Известен также акустический деаэратор для удаления пузырьков воздуха и других газов из жидких сред повышенной вязкости, используемый в химической и нефтяной промь 1 шленности. Эффект интенсификации дегазации в акустическом деаэраторе достигается, в том числе, за счет увеличения циркуляции жидкости патент РФ Не 2173569, В 0113 19/00,2001.Недостатками известных технических решений являются высокая энергоемкость, а также отсутствие комплексного воздействия на обрабатываемую водную систему с точки зрения одновременного предотвращения накипеобразования и снижения содержания агрессивных газов, в том числе кислорода, вызывающих коррозию.В основу изобретений поставлена задача создания малогабаритной установки для комплексной обработки водных систем с невысокой энергоемкостью.Технический результат заключается в повышении степени эффективности противонакипной и противокоррозионной обработки при одновременном снижении энергоемкости установки.Технический результат достигается тем, что по первому варианту установки для обработки водных систем, содержащей магистральный трубопровод обрабатываемой водной системы и байпасный трубопровод с установленным на нем устройством для магнитной обработки водной системы, установка снабжена баком-резонатором коридорного типа,установленным на байпасном трубопроводе по ходу движения водной системы после устройства для магнитной обработки водной системы и жестко закрепленным на магистральном трубопроводе обрабатываемой водной системы, и генератором несинусоидальных электромагнитных колебаний, установленном на баке-резонаторе, устройство для магнитной обработки водной системы выполнено в виде корпуса из диамагнитного материала с расположенным в нем с образованием рабочего зазора внутренним магнитопроводом и наружными магнитопроводами, расположенными в один и более ярусов по высоте корпуса и выполненными в каждом ярусе в виде отдельных, по меньшей мере, двух секций, каждая из которых содержит Ш-образный сердечник броневого типа, намагничивающую катушку и два шунтирующих вкладыша, высоту которых 11 выбирают из соотношения 11 21 (4 6), где 1 - величина рабочего зазора в мм.А также тем, что внутренний магнитопровод устройства для магнитной обработки водной системы может быть снабжен патрубками подвода и отвода водной системы и перегородками из ферромагнитного материала, перпендикулярными образующей корпуса, с образованием прохода лабиринтного типа, а рабочий зазор через патрубок отвода обрабатываемой водной системы соединен с патрубком подвода водной системы внутреннего магнитопровода.А также тем, что рабочий зазор устройства для магнитной обработки водной системы разделен перегородками, расположенными между корпусом и внутренним магнитопроводом, 4по меньшей мере, на две камеры, последовательно соединенные между собой, а последняя камера соединена с патрубком подвода водной системы внутреннего магнитопровода.А также тем, что камеры рабочего зазора снабжены патрубками подачи и отвода обрабатываемой водной системы и трубопроводами, расположенными снаружи корпуса и соединяющими патрубок отвода обрабатываемой водной системы предыдущей по ходу движения водной системы камеры с патрубком подачи обрабатываемой водной системы последующей камеры.А также тем, что число камер в рабочем зазоре - четное, предпочтительно четыре.Технический результат достигается и за счет того, что в устройстве для магнитной обработки водных систем, содержащем корпус из диамагнитного материала с патрубками подвода и отвода обрабатываемой водной системы, полый внутренний магнитопровод,расположенный в корпусе с образованием рабочего зазора, и наружные магнитопроводы,выполненные в виде отдельных секций, расположенных в один или более ярусов по вь 1 соте корпуса, каждый из которых содержит, по меньшей мере, две секции, внутренний магнитопровод снабжен патрубками подвода и отвода водной системы и перегородками из ферромагнитного материала, перпендикулярными образующей корпуса, с образованием прохода лабиринтного типа, а рабочий зазор через патрубок отвода обрабатываемой водной системы соединен с патрубком подвода водной системы внутреннего магнитопровода.Корпус устройства из диамагнитного материала может быть выполнен цилиндрическим.Рабочий зазор разделен перегородками, расположенными между корпусом и внутренним магнитопроводом, по меньшей мере, на две камеры, последовательно соединенные между собой, а последняя камера соединена с патрубком подвода водной системы внутреннего магнитопровода.Камеры рабочего зазора могут быть снабжены патрубками подачи и отвода обрабать 1 ваемой водной системы и трубопроводами, расположенными снаружи корпуса и соединяющими патрубок отвода обрабатываемой водной системы предыдущей по ходу движения водной системы камеры с патрубком подачи обрабатываемой водной системы последующей камеры, при этом число камер в рабочем зазоре - четное, а именно четыре.Секция наружного магнитопровода может состоять из Ш-образного сердечника броневого типа, имеющего наружные и центральный сердечники, полюсные наконечники и намагничивающие катушки или, по меньшей мере, из двух постоянных магнитов, разделенных диамагнитными вкладышами и обращенных к корпусу разноименными полюсами,и узла регулирования напряженности магнитного поля в рабочем зазоре устройства.Секция наружного магнитопровода устройства с цилиндрическим корпусом состоит из Ш-образного сердечника броневого типа, имеющего наружные и центральный сердечники, полюсные наконечники и намагничивающие катушки и снабженного шунтирующими вкладышами из материала с большим сопротивлением магнитному полю, расположеннь 1 ми между наружными и центральным сердечниками.Технический результат достигается и за счет того, что установка для обработки водных систем по второму варианту, содержащая трубопровод подачи водной системы на обработку и устройство для магнитной обработки водных систем, снабжена электромагнитным активатором, содержащим узел подвода водной системы, и рабочей камерой с узлом отвода обработанной водной системы, устройство для магнитной обработки водных систем выполнено в виде корпуса из диамагнитного материала с патрубками подвода и отвода обрабатываемой водной системы, полым внутренним магнитопроводом, расположенным в корпусе с образованием рабочего зазора и снабженным патрубками подвода и отвода водной системы и перегородками из ферромагнитного материала, перпендикулярными образующей корпуса, с образованием прохода лабиринтного типа, рабочий зазор через патрубок отвода обрабатываемой водной системы соединен с патрубком подвода водной системы внутреннего магнитопровода и наружными магнитопроводами, выполненными в виде от
