Двухдисковый разбрасыватель сыпучих материалов, в частности, удобрений

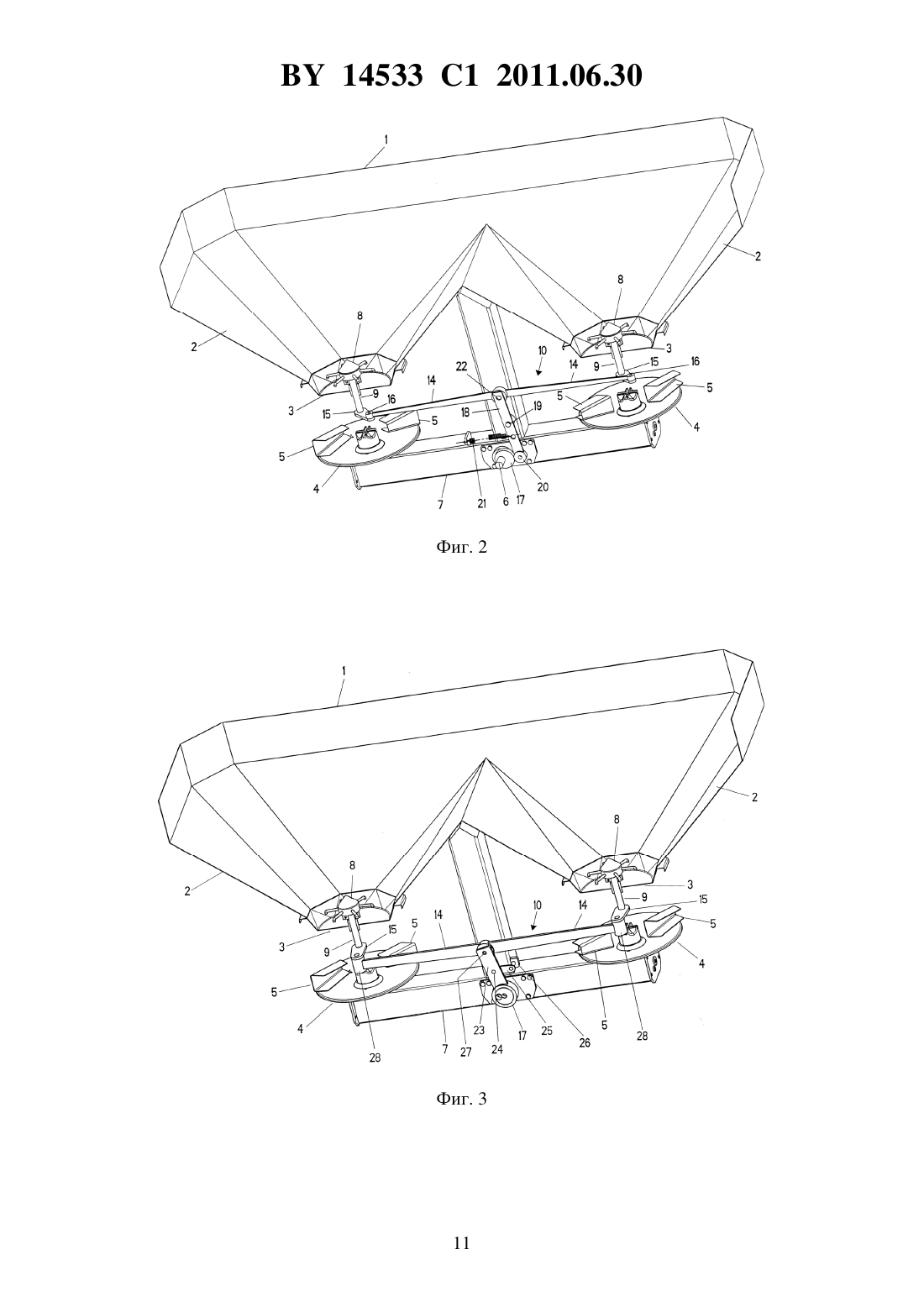

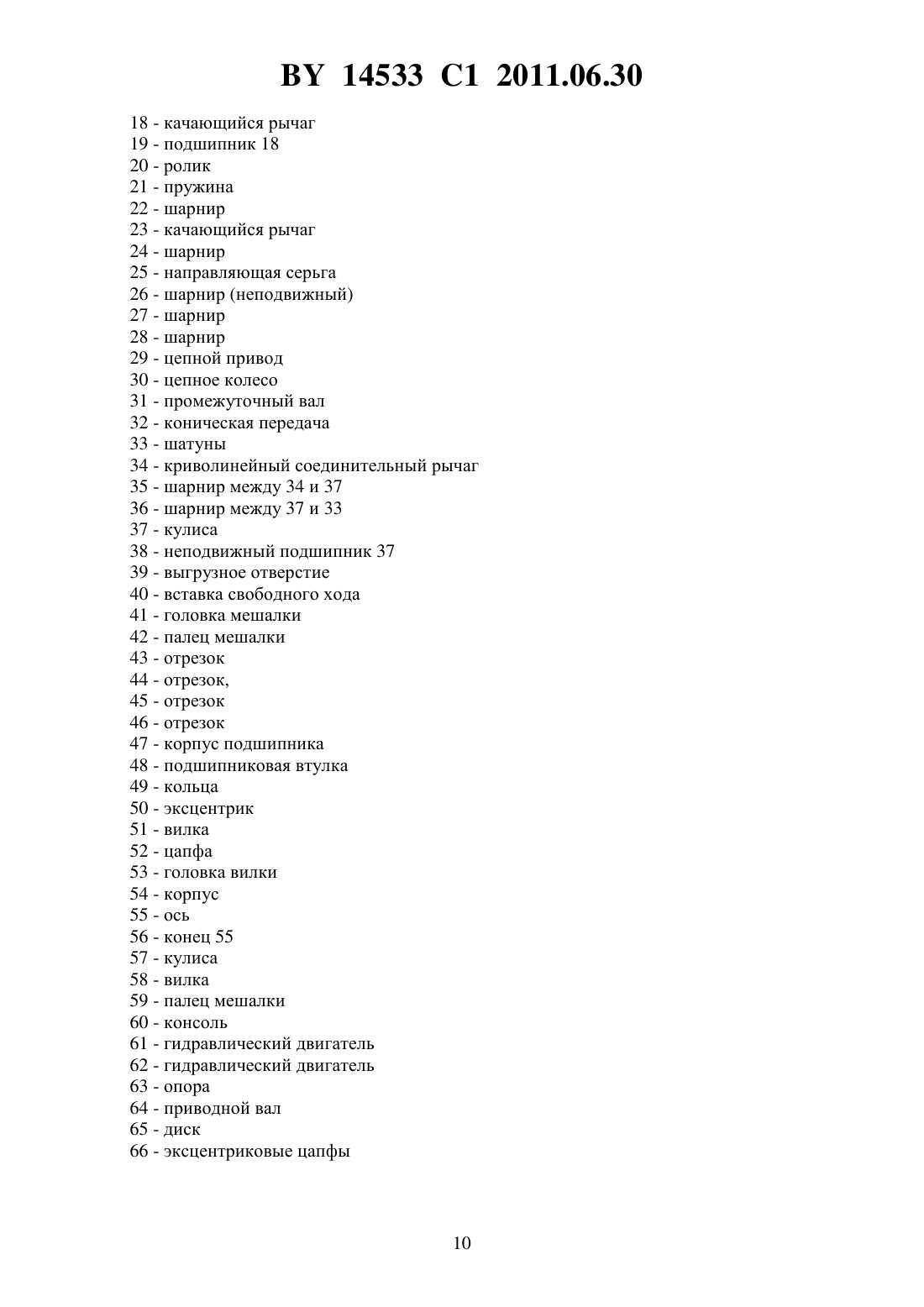

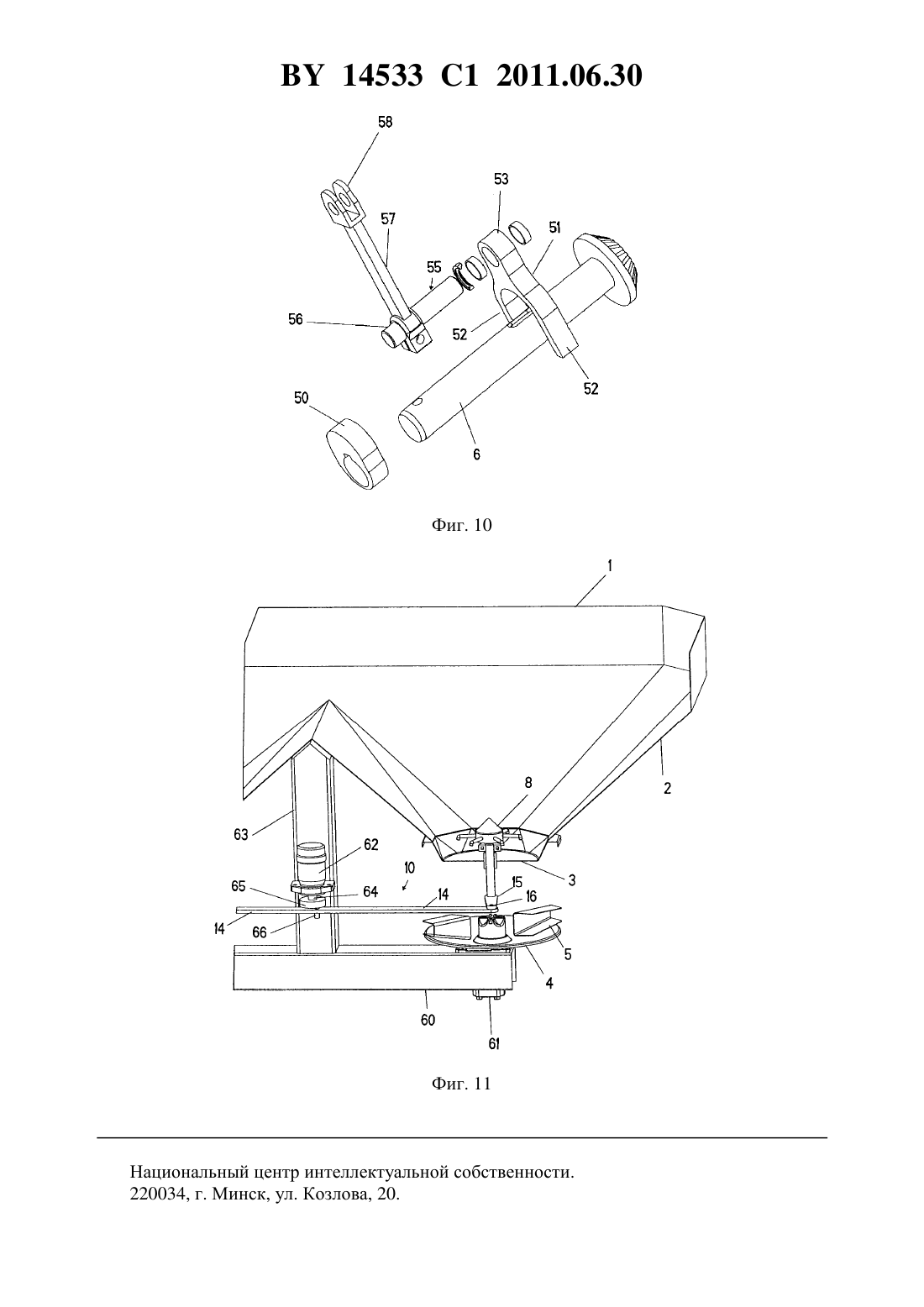

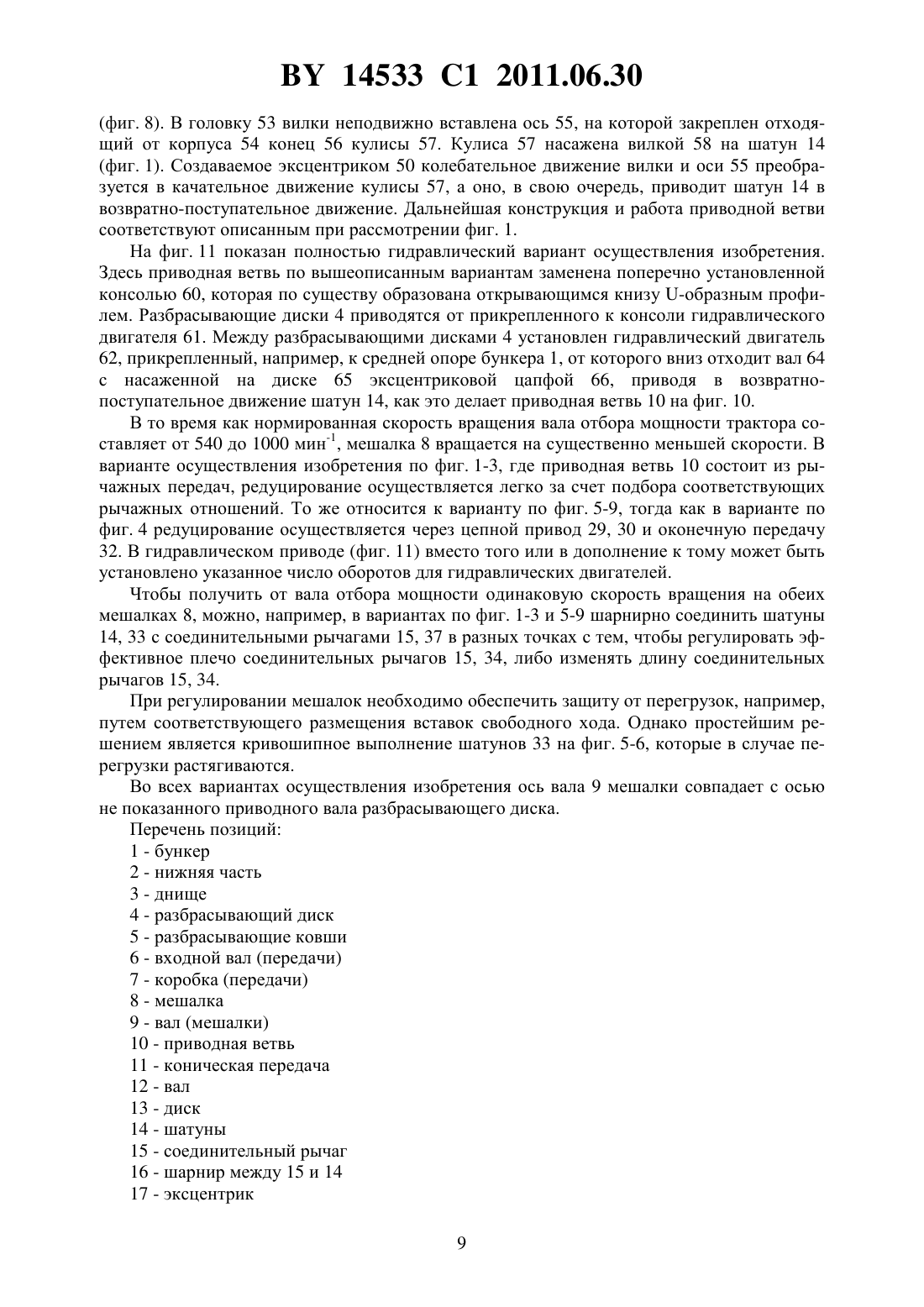

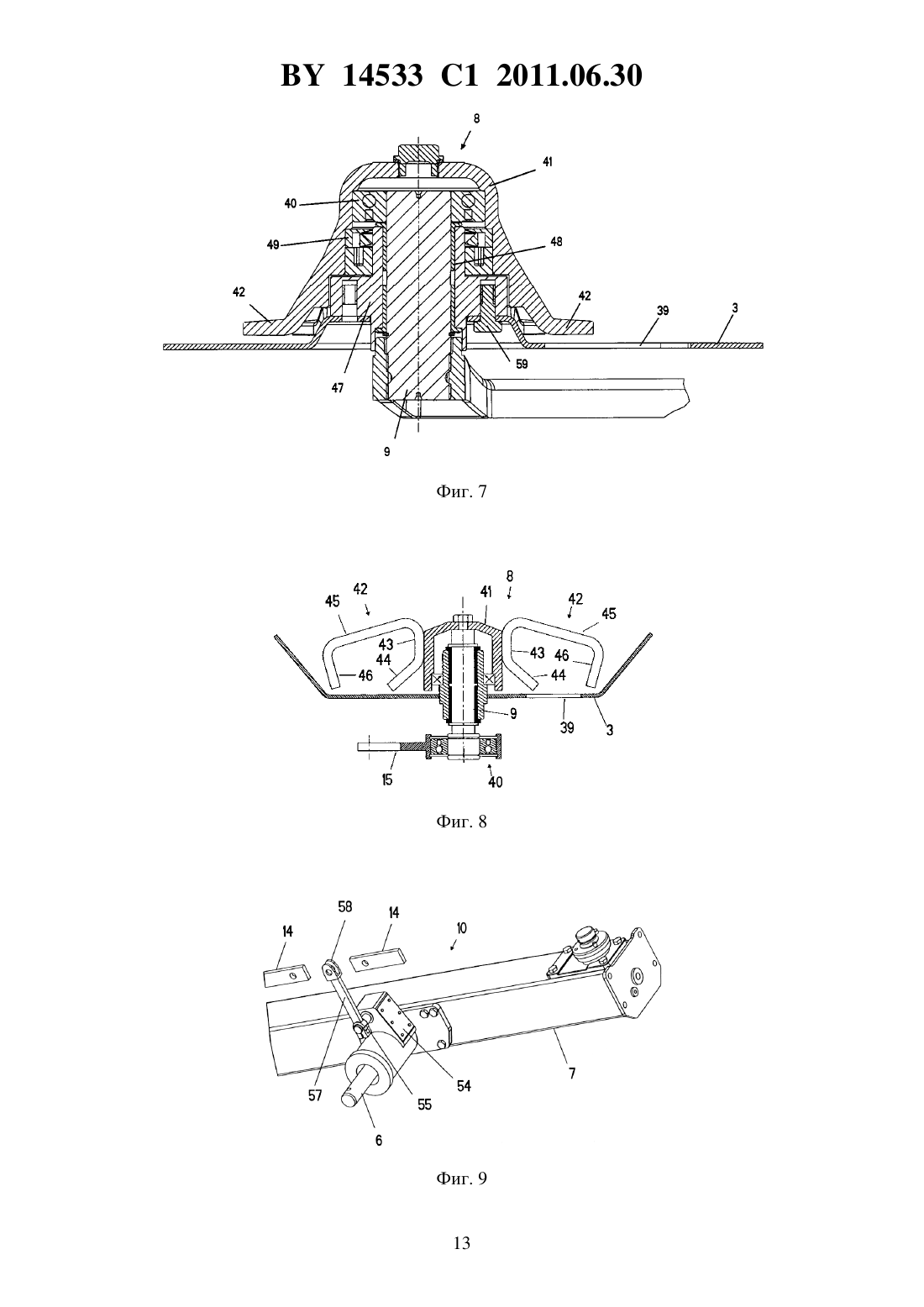

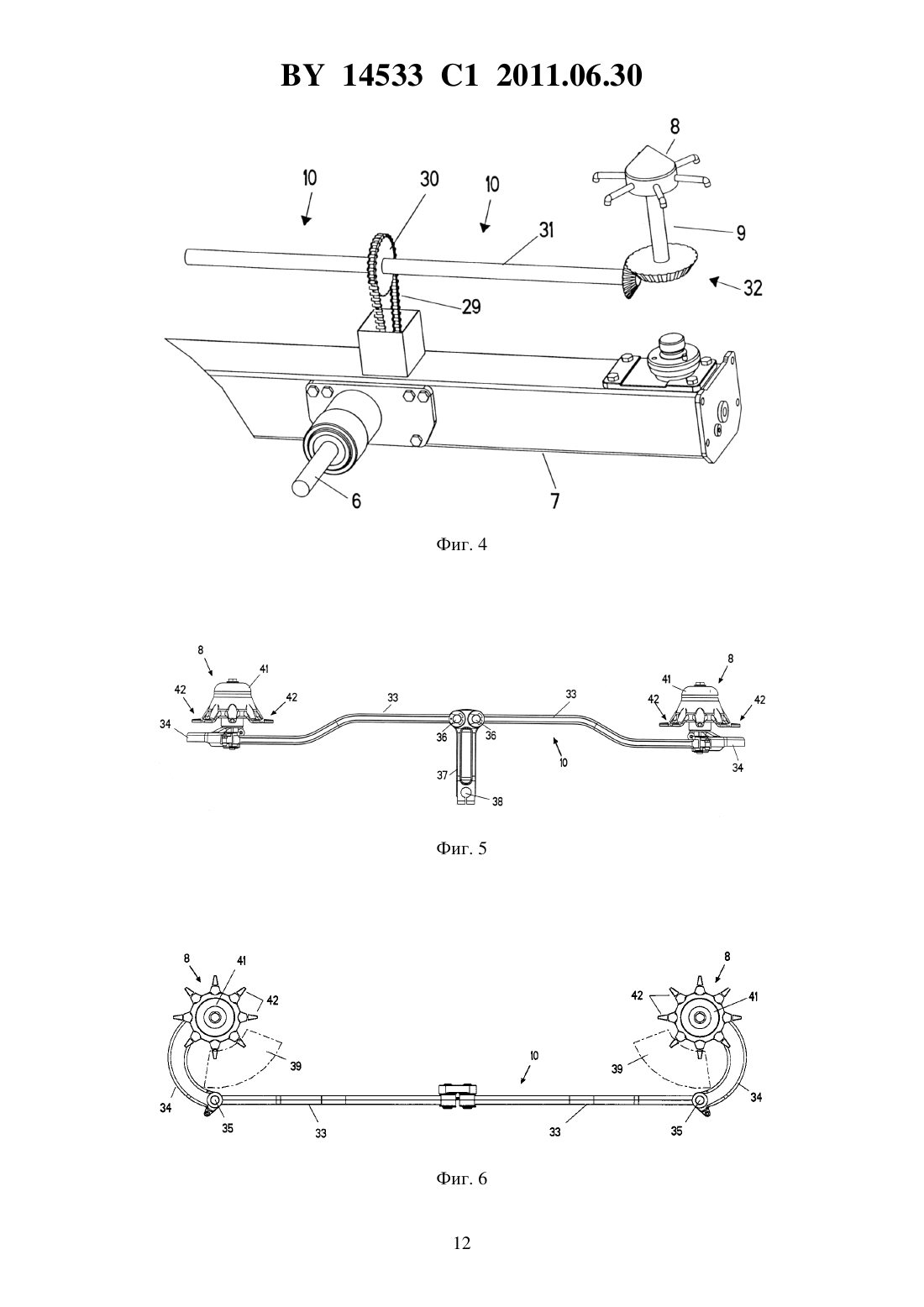

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДВУХДИСКОВЫЙ РАЗБРАСЫВАТЕЛЬ СЫПУЧИХ МАТЕРИАЛОВ,В ЧАСТНОСТИ УДОБРЕНИЙ(71) Заявитель РАУХ Ландмашиненфабрик ГмбХ(73) Патентообладатель РАУХ Ландмашиненфабрик ГмбХ(57) 1. Двухдисковый разбрасыватель сыпучих материалов, в частности удобрений, содержащий бункер (1) для сыпучих материалов с двумя воронкообразно сужающимися к каждому днищу (3) нижними частями (2), по меньшей мере, одним выгрузным отверстием в каждом днище (3), по одной мешалке (8) в бункере над каждым днищем и установленным под каждым днищем разбрасывающим диском (4) с приводом, причем мешалки (8) приводятся от проходящей почти посредине между разбрасывающими дисками приводной ветви (10), отличающийся тем, что вал (9) каждой мешалки (8) размещен в днище (3) 14533 1 2011.06.30 бункера (1), приводная ветвь (10) проходит исключительно под бункером (1) и содержит многокомпонентную рычажную передачу, которая через соединительный рычаг приводит вал (9) мешалки (8) в колебательное движение, причем упомянутый соединительный рычаг расположен, по меньшей мере, в пространстве между днищами (3) и разбрасывающими дисками (4) и свободно проходит, по меньшей мере, в пространстве под выгрузными отверстиями (39). 2. Двухдисковый разбрасыватель по п. 1, отличающийся тем, что многокомпонентная рычажная передача приводной ветви (10) содержит шатуны (14), связанные с упомянутым соединительным рычагом, выполненным в виде прямолинейного рычага (15). 3. Двухдисковый разбрасыватель по п. 2, отличающийся тем, что шатуны (14), способные совершать линейное возвратно-поступательное движение, связаны с прямолинейным соединительным рычагом (15) шарнирно. 4. Двухдисковый разбрасыватель по п. 1, отличающийся тем, что многокомпонентная рычажная передача приводной ветви (10) содержит шатуны (33), связанные с упомянутым соединительным рычагом, выполненным в виде криволинейного рычага (34). 5. Двухдисковый разбрасыватель по п. 4, отличающийся тем, что шатуны (33), способные совершать линейное возвратно-поступательное движение, связаны с криволинейным рычагом (34) шарнирно. 6. Двухдисковый разбрасыватель по п. 4, отличающийся тем, что криволинейный рычаг (34) выгнут наружу. 7. Двухдисковый разбрасыватель по п. 2, отличающийся тем, что приводная ветвь(10) содержит эксцентриковый привод (12, 13), который приводит шатуны (14) в возвратно-поступательное движение. 8. Двухдисковый разбрасыватель по п. 2, отличающийся тем, что приводная ветвь(10) снабжена двигателем (62), например гидравлическим, установленным примерно посередине между разбрасывающими дисками (4), который приводит шатуны (14) в возвратно-поступательное движение. 9. Двухдисковый разбрасыватель по п. 8, отличающийся тем, что гидравлический двигатель (62) соединен с шатунами (14) через эксцентрик (65, 66). 10. Двухдисковый разбрасыватель по п. 2, отличающийся тем, что приводная ветвь(10) содержит эксцентриковый привод (17), который приводит шатуны (14) в возвратнопоступательное движение. 11. Двухдисковый разбрасыватель по п. 2, отличающийся тем, что приводная ветвь(10) содержит эксцентриковый привод (25), который приводит шатуны (14) в возвратнопоступательное движение. 12. Двухдисковый разбрасыватель по п. 2, отличающийся тем, что приводная ветвь(10) содержит эксцентриковый привод (50), который приводит шатуны (14) в возвратнопоступательное движение. 13. Двухдисковый разбрасыватель по п. 1, отличающийся тем, что каждая мешалка(8) снабжена вставкой (40) свободного хода, преобразующей колебательное вращение вала (9) мешалки (8) во вращательно-шаговое движение. 14. Двухдисковый разбрасыватель по п. 13, отличающийся тем, что вставка (40) свободного хода насажена на вал (9) мешалки (8). 15. Двухдисковый разбрасыватель по п. 1, отличающийся тем, что оба разбрасывающих диска (4) приводятся от вала отбора мощности трактора через передачу (7), состоящую из шарнирного вала и проходящего поперек направления движения входного вала(6), при этом приводная ветвь (10) приводится от одного из приводящих разбрасывающие диски (4) валов передачи (7). 16. Двухдисковый разбрасыватель по п. 15, отличающийся тем, что приводная ветвь(10) приводится от входного вала (6) передачи (7). 14533 1 2011.06.30 17. Двухдисковый разбрасыватель по п. 15, отличающийся тем, что приводная ветвь(10) приводится от поперечного вала передачи (7). 18. Двухдисковый разбрасыватель по п. 1, отличающийся тем, что приводная ветвь(10) содержит средство для регулирования числа оборотов валов (9) мешалок (8) в соответствии с числом оборотов вала отбора мощности трактора. 19. Двухдисковый разбрасыватель по п. 2, отличающийся тем, что шатуны (14) расположены впереди по ходу движения относительно осей разбрасывающих дисков (4). 20. Двухдисковый разбрасыватель по п. 4, отличающийся тем, что шатуны (33) расположены впереди по ходу движения относительно осей разбрасывающих дисков (4). 21. Двухдисковый разбрасыватель по п. 8, отличающийся тем, что гидравлический двигатель (62) установлен посреди опоры (63) бункера и снабжен отходящим вниз приводным валом (64). 22. Двухдисковый разбрасыватель по п. 8, отличающийся тем, что разбрасывающие диски (4) установлены на поперечно проходящей консоли (60) и приводятся от установленного на консоли гидравлического двигателя (61), причем для привода мешалок (8) предусмотрен только один гидравлический двигатель (62). 23. Двухдисковый разбрасыватель по п. 1, отличающийся тем, что приводная ветвь(10) содержит устройство защиты от перегрузок для каждой мешалки (8). 24. Двухдисковый разбрасыватель по п. 4, отличающийся тем, что шатуны (33) выгнуты и одновременно служат средством защиты от перегрузок. 25. Двухдисковый разбрасыватель по п. 1, отличающийся тем, что каждая мешалка(8) содержит пальцы (42), которые пропускают к выгрузному отверстию (39) только малые дозы удобрений установленного сечения. 26. Двухдисковый разбрасыватель по п. 25, отличающийся тем, что пальцы (42) проходят плоскостно над днищем (3) бункера для сыпучих материалов. 27. Двухдисковый разбрасыватель по п. 1, отличающийся тем, что в каждой воронкообразно сужающейся нижней части (2) бункера (1) установлено с возможностью вращения вокруг вала (9) мешалки (8) дозирующее устройство, предназначенное для смещения точки выгрузки сыпучего материала с разбрасывающего диска (4). 28. Двухдисковый разбрасыватель по п. 1, отличающийся тем, что входящий в зацепление в пространстве между днищем бункера (1) и разбрасывающим диском (4) соединительный рычаг свободно перемещается в пространстве под выгрузным отверстием (39) с тем же углом вращения, что и днище (3), для смещения точки выгрузки. Настоящее изобретение относится к двухдисковому разбрасывателю сыпучих материалов, в частности удобрений, с бункером сыпучего материала, имеющим две воронкообразно сужающиеся нижние части, заканчивающиеся днищем, с, по меньшей мере, одним выгрузным отверстием в каждом днище, мешалками в бункере над каждым днищем и прикрепленные к каждому днищу разбрасывающие диски с приводом, причем мешалки приводятся от приводной ветви, проходящей посередине между разбрасывающими дисками. В разбрасывателе, в частности разбрасывателе удобрений, мешалка является важнейшим функциональным органом, который служит для равномерной подачи удобрений из бункера к выгрузному отверстию и должен иметь прикрепленные непосредственно к нему дозирующие устройства, работающие в полном диапазоне от максимальной до минимальной дозы, определяемой нормативом внесения (кг/га), скоростью хода (км/ч) и шириной рабочей зоны (м). Мешалка должна также обеспечивать, чтобы удобрения не оставались в мертвых пространствах бункера и не скапливались там, т.е. чтобы бункер опорожнялся как можно полнее. Мешалка вращается с гораздо меньшей скоростью, чем диски, чтобы не измельчать удобрения и не вызывать их нежелательного истирания. Наконец, мешалка 3 14533 1 2011.06.30 должна быть приспособлена к конфигурации днища с учетом возможности регулирования дозирующего устройства и изменения точки выгрузки. В одном известном разбрасывателе ( 33 37 813 ,36 37 045 1) мешалка приводится от вала разбрасывающего диска, который с этой целью размещен в пространстве между диском и днищем бункера и установлен в днище бункера. Благодаря этому мешалка вращается с той же скоростью, что и диск, а это приводит к нежелательно интенсивной циркуляции удобрений над днищем, в результате чего гранулы повреждаются и разрушаются. Другой недостаток подобной конструкции состоит в том, что пространство под днищем бункера оказывается труднодоступным при провороте. Наконец, установка и замена дисков возможны лишь с большими затратами. Эти недостатки преодолеваются в другом известном устройстве ( 0 540 889 1), образующем ограничительную часть п. 1 формулы настоящего изобретения, тем, что мешалка установлена в бункере подвешенной и приводится от приводной ветви,установленной приблизительно в середине поперечной передачи, от которой приводятся диски. В данном случае от поперечного вала передачи кверху отходит цепной привод, который через горизонтальные валы, закрепленные с обеих сторон воронкообразных нижних частей бункера, и установленные на их концах конические передачи приводит вертикальные валы мешалок. Валы мешалок подвешены на профильных балках, проходящих через бункер. Эта известная конструкция чрезмерно дорога и имеет следствием, в частности, то, что приводная ветвь занимает нежелательно большую часть бункера, ограничивая его емкость для размещения удобрений, препятствуя поступлению удобрений к мешалкам и выгрузным отверстиям без излишнего трения и, наконец, способствуя накоплению удобрений на неподвижных деталях приводной ветви. В основу изобретения поставлена задача преодоления указанных недостатков и создания такого привода мешалок, который сохранял бы целостность гранул, обеспечивал беспрепятственное движение удобрений в бункере и имел бы менее дорогостоящую конструкцию. Эта задача решается двухдисковым разбрасывателем с ограничительными признаками п. 1. тем, что каждая мешалка размещена в днище бункера, приводная ветвь проходит исключительно под бункером в пространстве между днищем и разбрасывающими дисками и приводит мешалки через зацепляющуюся в пространстве между днищем и разбрасывающим диском и свободно проходящую, по меньшей мере, в пространстве под выгрузным отверстием передачу. В конструкции по настоящему изобретению приводная ветвь проходит исключительно в свободном пространстве под наиболее глубокими частями бункера. Тем самым бункер избавляется от встроенных элементов, чем обеспечивается беспрепятственное просыпание удобрений к днищу и через выгрузные отверстия к дозирующим устройствам. Приводная ветвь работает только той частью передачи, которая зацепляется в пространстве между днищами и каждым разбрасывающим диском и воздействует на расположенный в днище вал мешалки. Эта часть передачи зацепляется преимущественно вперед в направлении хода в указанном пространстве и устроена так, что пространство между выгрузным отверстием и дозирующим устройством, с одной стороны, и разбрасывающим диском, с другой стороны, остается свободным, так что удобрения беспрепятственно перемещаются в объеме дозирования к распределительному диску. При этом также учитывается смещение точки выгрузки, например, путем смещения дозирующего устройства. Устраняются также трудности с установкой и заменой разбрасывающих дисков, например, при пробном дозировании и при выгрузке остатков из бункера. В предпочтительном варианте осуществления изобретения приводная ветвь содержит многокомпонентную рычажную передачу, которая через передачу приводит вал мешалки во вращательно-шаговое или колебательное движение. 4 14533 1 2011.06.30 В желательном варианте осуществления изобретения приводная ветвь содержит, по меньшей мере, одну вставку свободного хода, воздействующую на обе мешалки так, что приводные валы мешалок приводятся во вращательно-шаговое движение. Однако вместо того приводная ветвь предпочтительно содержит по вставке свободного хода для каждой мешалки, например, такая вставка свободного хода может быть насажена на вал каждой мешалки. В этом предпочтительном варианте осуществления изобретения вставка свободного хода преобразует качательное движение оконечной части передачи во вращательношаговое движение, причем угол вращения и угловая скорость при каждом обороте задаются соответственно конструктивным решениям элементов приводной ветви. В одном из вариантов осуществления изобретения рычажная передача содержит совершающие линейное возвратно-поступательное движение шатуны, которые через передачу в виде шарнирно соединенных рычагов приводят вал мешалки в качательное движение вместо вращательно-шагового. Каждый соединительный рычаг может содержать две и более точек шарнирного соединения с шатунами на различных расстояниях от оси вращения вала мешалки, чтобы устанавливать число оборотов мешалки в соответствии с (нормированным) числом оборотов вала отбора мощности (540 мин-1 или 1000 мин-1). Вместо того можно предусмотреть соединительные рычаги различной длины. Соединительные рычаги предпочтительно изогнуты наружу. Это позволяет сохранять свободным пространство под выгрузными отверстиями. В предпочтительном варианте осуществления изобретения приводная ветвь ведет от входного вала передачи к разбрасывающим дискам. В этом случае внутри приводной ветви установлен редуктор, который редуцирует число оборотов приводных валов мешалок до требуемых значений. В еще одном варианте осуществления изобретения рычажная передача содержит эксцентриковый привод, который придает шатунам линейное возвратно-поступательное движение. С помощью эксцентриситета эксцентрикового привода и подбора рычажного отношения задается величина хода шатунов и тем самым пределы вращательно-шагового движения валов мешалок. В известном двухдисковом разбрасывателе с механическим приводом оба разбрасывающих диска приводятся от вала отбора мощности трактора через шарнирный вал и передачу, проходящую перпендикулярно направлению хода и содержащую входной вал. В соответствии с настоящим изобретением приводная ветвь может отходить от приводящего разбрасывающие диски приводного вала передачи. Целесообразно, чтобы она отходила от входного вала под промежуточным валом эксцентрикового привода. В других вариантах приводная ветвь содержит отходящий от поперечного вала передачи цепной привод и приводимый им промежуточный вал, который приводит через коническую или червячную передачу валы мешалок. Промежуточный вал проходит по существу параллельно поперечно установленной передаче и находится в пространстве между бункером и передачей. Согласно следующему варианту осуществления изобретения, приводная ветвь содержит средство, регулирующее число оборотов валов мешалок в зависимости от числа оборотов вала отбора мощности трактора. Это может быть редукторная часть передачи, часть рычажной передачи или сменные рычаги. По еще одному варианту осуществления изобретения посередине между разбрасывающими дисками установлен гидравлический двигатель, образующий часть приводной ветви и приводящий валы мешалок. Этот более дорогостоящий вариант имеет то преимущество, что число оборотов гидравлического двигателя и соответственно число оборотов мешалок легко регулируются. Гидравлический двигатель может приводиться через эксцентрик рычажного привода,воздействующего на оси мешалок, либо через коническую передачу на поперечном про 5 14533 1 2011.06.30 межуточном валу, момент вращения которой передается через коническую или червячную передачу на оси мешалок. При применении гидравлического привода можно предусмотреть, чтобы гидравлический двигатель для привода мешалок устанавливался на средней опоре бункера и имел отходящий вниз приводной вал. Вместо того возможен смешанный гидравликомеханический вариант, когда разбрасывающие диски установлены на поперечной консоли и приводятся от установленных на этой же консоли гидравлических двигателей, а для привода мешалок также предусмотрен гидравлический двигатель. Целесообразно иметь в приводной ветви устройство защиты от перегрузок для каждой мешалки, чтобы при движении мешалки внутри бункера препятствовать дальнейшей передаче крутящего момента, тем самым предохраняя мешалки и элементы передачи от повреждений. Во всех вариантах с рычажным приводом целесообразно, чтобы шатуны двигались вперед в направлении хода машины относительно осей разбрасывающих дисков. Для обеспечения эффективного разбрасывания мешалки снабжены перемешивающими пальцами, которые перемещаются над днищем бункера в одной плоскости и перекрывают сечение выгрузного отверстия, пропуская лишь малые дозы удобрений. Тем самым обеспечивается хорошая сыпучесть удобрений в зоне выгрузного отверстия, также и за счет устанавливаемого уменьшенного сечения удобрения не остаются на наружной стороне днища и не забивают отверстия. Далее, такая конструкция позволяет полное опорожнение бункера от остатков материала. Пальцы предпочтительно насажены на головку мешалки в виде звезды. Наконец, изобретение позволяет регулировать смещение точки выгрузки сыпучего материала на разбрасывающем диске дозирующего устройства у днища воронкообразной нижней части бункера по отношению к выгрузному отверстию, изменяя положение оси мешалки. Можно сразу выставлять точку выгрузки снаружи, чтобы обеспечить беспрепятственный доступ к дозирующему устройству. Поэтому целесообразно, чтобы часть передачи в зоне между днищем бункера и разбрасывающим диском зацеплялась в пространстве под выгрузным отверстием под тем же углом вращения, что и дозирующее устройство, обеспечивая тем самым смещение точки выгрузки. Далее настоящее изобретение описывается на некоторых примерах осуществления,представленных на чертежах. На чертежах изображены фиг. 1 - вид в перспективе двухдискового разбрасывателя с представленным в разрезе бункером и первым вариантом выполнения привода мешалки фиг. 2 - вид второго варианта привода мешалки, аналогичный фиг. 1 фиг. 3 - вид третьего варианта привода мешалки, аналогичный фиг. 1 фиг. 4 - вид в частичной перспективе четвертого варианта привода мешалки, где представлена только одна сторона бункера фиг. 5 - вид сбоку пятого варианта привода мешалки фиг. 6 - вид сверху привода мешалки по фиг. 5 фиг. 7 - разрез головки мешалки фиг. 8 - разрез другого варианта выполнения мешалки со вставкой свободного хода фиг. 9 - вид в частичной перспективе шестого варианта привода мешалки фиг. 10 - взорванный вид привода мешалки по фиг. 8 фиг. 11 - вариант выполнения гидравлического привода дисков и мешалки. На фиг. 1-3 схематически представлена конструкция двухдискового разбрасывателя. Он содержит бункер 1 большого объема, имеющий две воронкообразно сужающиеся нижние части 2, причем стенки воронок сходятся к днищам 3. Под каждым днищем установлен разбрасывающий диск 4, который в приведенном варианте осуществления изобретения снабжен двумя разбрасывающими ковшами 5. Разбрасывающие диски 4 приводятся 6 14533 1 2011.06.30 от вала отбора мощности трактора через карданный вал, который прикреплен к входному валу 6 привода в поперечно расположенной коробке передачи 7. Привод по существу состоит из установленной на входе конической передачи и поперечного вала, который через оконечную коническую передачу приводит во вращение приводные валы разбрасывающих дисков 4. В каждой воронкообразной нижней части 2 прямо над днищем 3 установлена мешалка 8, вал 9 которой соответственно размещен в днище 3. Для привода мешалки 8 служит приводная ветвь 10, которая отходит почти от середины коробки передачи 7 и размещена исключительно в пространстве под бункером 1 или днищем 3 над разбрасывающими дисками 4. В варианте осуществления изобретения, изображенном на фиг. 1, приводная ветвь 10 мешалок 8 отходит от входного вала 6. С этой целью крутящий момент от входного вала 6 через схематически показанную коническую передачу 11 передается на вертикальный вал 12,который на своем верхнем конце несет диск 13 с эксцентриковой цапфой, а тот, в свою очередь, приводит шатуны 14 в возвратно-поступательное движение. Шатуны 14 передают свое движение на соединительный прямолинейный рычаг 15. Рычаг 15 в точке 16 шарнирно соединен с шатунами 14. Качательным движением соединительного рычага 15 колебательное движение передается на приводной вал 9 мешалки 8. Колебательное движение можно преобразовать во вращательно-шаговое движение мешалки путем придания свободного хода, например с помощью вставки 40 свободного хода, приводному валу 9 мешалки 8. Подбор соответствующего передаточного отношения в приводном соединении 11,12 и 13 и/или соответствующего рычажного отношения шарнирной точки 16 в точке приложения усилия соединительного рычага 15 и вала 9 мешалки позволяют уменьшить скорость вращения до желательной низкой величины, а также с помощью, по меньшей мере,двух регулировок или путем замены соединительного прямолинейного рычага 15 подогнать ее под нормативное число оборотов вала отбора мощности (540 мин-1 или 1000 мин-1). На фиг. 1 не явно показано, что рычаг 15 зацеплен впереди по ходу движения между днищем 3 и разбрасывающим диском 4. Конструкция выполнена так, что пространство между выгрузным отверстием в днище, не показанным на фиг. 1, с одной стороны, и разбрасывающим диском, с другой стороны, остается свободным, так что удобрения беспрепятственно поступают на разбрасывающий диск 4. С помощью фиг. 1 можно объяснить не показанные варианты с гидравлическим приводом. В этом случае коническая передача 11 отсутствует. Вместо нее почти посередине между разбрасывающими дисками 4 установлен питаемый от трактора гидравлический двигатель, выходной вал которого, подобно валу 12, приводит диск 13 через эксцентриковые цапфы. В остальном конструкция приводной ветви не отличается от представленной на фиг. 1. Вариант выполнения приводной ветви 10 по фиг. 2 отличается от показанного на фиг. 1 тем, что входной вал 6 содержит эксцентрик 17, к которому прилегает установленный на качающемся рычаге 18 в подшипнике в точке 19 ролик 20. Качающийся рычаг под действием пружины 21 опирается на эксцентрик и другим концом через шарнир 22 зацепляется с шатуном 14, который, как и в варианте по фиг. 1, через прямолинейный соединительный рычаг 15 зацепляется с приводным валом 9 мешалки 8. И в этом варианте между валом 9 и мешалкой 8 предпочтительно помещена вставка 40 свободного хода, благодаря чему мешалка приводится во вращательно-шаговое движение. В варианте выполнения по фиг. 3 опять-таки используется эксцентрик 17. На поверхности эксцентрика находится качающийся рычаг 23, один конец которого через шарнир 24 и направляющую серьгу 25 подводится к неподвижному шарниру 26. Другим своим концом качающийся рычаг 23 зацепляется за шарнир 27 на шатуне 14 приводной ветви 10,который, как и в вариантах по фиг. 1 и 2, через шарнир 28 и соединительный прямолинейный рычаг 15 с помощью вставки 40 свободного хода приводит вал 9 мешалки 8 во вращательно-шаговое движение. 7 14533 1 2011.06.30 В варианте осуществления изобретения по фиг. 4 приводная ветвь 10 содержит отходящую от поперечного вала цепную передачу 29, которая через цепное колесо 30 приводит в движение промежуточный вал 31, а тот через коническую передачу 32 приводит вал 9 мешалки 8. Вместо конической можно предусмотреть червячную передачу. В таком варианте свободный ход не требуется. В предпочтительном варианте осуществления изобретения по фиг. 5-7 приводная ветвь 10 по существу не отличается от изображенной на фиг. 2 и 3. От приводимой эксцентриком через неподвижный подшипник 38 кулисы 37, которая через шарнир 36 зацепляется с шатуном 33, шатуны 33 приводятся в возвратно-поступательное движение. На концы шатунов 33 насажены через шарниры 35 криволинейные соединительные рычаги 34,которые воздействуют на валы мешалок 8 с головками 41 и пальцами 42 мешалки. Эта конструкция будет подробнее описана при рассмотрении фиг. 7. Шатуны 33, как показано на фиг. 5, выгнуты в вертикальной плоскости и зацепляются своими концами с шарнирами 35 в пространстве между днищами 3 бункера сыпучего материала и разбрасывающим диском 4 с разбрасывающими ковшами 5 (фиг. 1-3). Изгибы одновременно защищают шатуны 33 от перегрузок при регулировании оборотов мешалки. В этих вариантах осуществления изобретения пальцы 42 мешалки, изображенные на фиг. 5 и 6, выполнены фактически пальцеобразными. Они входят своими затупленными концами во внутренний объем, обозначенный на фиг. 6 штрих-пунктиром, выгрузного отверстия 39 в днище 3 бункера (фиг. 7). Шатуны 33 и насаженные на них криволинейные соединительные рычаги 34 приводят валы 9 мешалки 8 в качательное движение, а установленная между валом и головкой 41 мешалки (фиг. 7) вставка свободного хода 40, например, в виде зажима, приводит головку с пальцами 42 во вращательно-шаговое движение. Вал 9 установлен в подшипниковых втулках 48, а те, в свою очередь, в корпусе 47 подшипника, который прикреплен болтами 59 к днищу 3 бункера. Чтобы, в частности, предотвратить истирание удобрений вставкой свободного хода и загрязнение пространства между пальцами 42 мешалки и днищем 3, между головкой 41 мешалки и корпусом 47 установлено лабиринтное уплотнение, а на его конце - тонкое уплотнение 49 в виде колец. Изгиб соединительного рычага выбирается так, чтобы он не заслонял выгрузное отверстие 39 в днище 3. На фиг. 8 изображено днище 3 бункера 1 с выгрузным отверстием 39, под которым находится дозирующее устройство в виде пластины с дозирующим отверстием (на фиг. не показаны), просвет которого регулируется заслонкой (на фиг. не показана). Над днищем установлена мешалка 8, вал 9 которой, как показано, например, на фиг. 1-3, приводится от соединительного прямолинейного рычага 15. Чтобы преобразовать качательное движение рычага 15 во вращательно-шаговое движение, между соединительным рычагом 15 и приводным валом 9 мешалки 8 размещена вставка свободного хода 40, например, в виде зажима. К головке 42 мешалки прикреплены не менее двух, предпочтительно четыре или более симметричных пальца 42. В данном варианте осуществления изобретения они изготовлены из стального прутка и закреплены на ступице 41 отрезком 43. Отрезок 43 заканчивается внизу наклоненным наружу отрезком 44, который перекрывает выгрузное отверстие 39 в его наименьшем сечении. Наверху отрезок 43 заканчивается выгнутым наружу отрезком 45, от которого опять-таки отходит выгнутый книзу отрезок 46, перекрывающий днище 3 по его периферии. Благодаря такой конструкции удобрения просыпаются к выгрузному отверстию 39 без пыления и свободно ссыпаются через наружный отрезок 46 вдоль стенок бункера, что важно особенно для полного опорожнения бункера. На фиг. 9 и 10 показаны следующие варианты выполнения приводной ветви 10. На входной вал 6 передачи неподвижно надет эксцентрик 50 (фиг. 10), который насаживается цапфами 52 без зазора, образуя вилку 51. Вилка своей головкой 53 вставлена в корпус 54 8(фиг. 8). В головку 53 вилки неподвижно вставлена ось 55, на которой закреплен отходящий от корпуса 54 конец 56 кулисы 57. Кулиса 57 насажена вилкой 58 на шатун 14(фиг. 1). Создаваемое эксцентриком 50 колебательное движение вилки и оси 55 преобразуется в качательное движение кулисы 57, а оно, в свою очередь, приводит шатун 14 в возвратно-поступательное движение. Дальнейшая конструкция и работа приводной ветви соответствуют описанным при рассмотрении фиг. 1. На фиг. 11 показан полностью гидравлический вариант осуществления изобретения. Здесь приводная ветвь по вышеописанным вариантам заменена поперечно установленной консолью 60, которая по существу образована открывающимся книзу -образным профилем. Разбрасывающие диски 4 приводятся от прикрепленного к консоли гидравлического двигателя 61. Между разбрасывающими дисками 4 установлен гидравлический двигатель 62, прикрепленный, например, к средней опоре бункера 1, от которого вниз отходит вал 64 с насаженной на диске 65 эксцентриковой цапфой 66, приводя в возвратнопоступательное движение шатун 14, как это делает приводная ветвь 10 на фиг. 10. В то время как нормированная скорость вращения вала отбора мощности трактора составляет от 540 до 1000 мин-1, мешалка 8 вращается на существенно меньшей скорости. В варианте осуществления изобретения по фиг. 1-3, где приводная ветвь 10 состоит из рычажных передач, редуцирование осуществляется легко за счет подбора соответствующих рычажных отношений. То же относится к варианту по фиг. 5-9, тогда как в варианте по фиг. 4 редуцирование осуществляется через цепной привод 29, 30 и оконечную передачу 32. В гидравлическом приводе (фиг. 11) вместо того или в дополнение к тому может быть установлено указанное число оборотов для гидравлических двигателей. Чтобы получить от вала отбора мощности одинаковую скорость вращения на обеих мешалках 8, можно, например, в вариантах по фиг. 1-3 и 5-9 шарнирно соединить шатуны 14, 33 с соединительными рычагами 15, 37 в разных точках с тем, чтобы регулировать эффективное плечо соединительных рычагов 15, 34, либо изменять длину соединительных рычагов 15, 34. При регулировании мешалок необходимо обеспечить защиту от перегрузок, например,путем соответствующего размещения вставок свободного хода. Однако простейшим решением является кривошипное выполнение шатунов 33 на фиг. 5-6, которые в случае перегрузки растягиваются. Во всех вариантах осуществления изобретения ось вала 9 мешалки совпадает с осью не показанного приводного вала разбрасывающего диска. Перечень позиций 1 - бункер 2 - нижняя часть 3 - днище 4 - разбрасывающий диск 5 - разбрасывающие ковши 6 - входной вал (передачи) 7 - коробка (передачи) 8 - мешалка 9 - вал (мешалки) 10 - приводная ветвь 11 - коническая передача 12 - вал 13 - диск 14 - шатуны 15 - соединительный рычаг 16 - шарнир между 15 и 14 17 - эксцентрик 9 14533 1 2011.06.30 18 - качающийся рычаг 19 - подшипник 18 20 - ролик 21 - пружина 22 - шарнир 23 - качающийся рычаг 24 - шарнир 25 - направляющая серьга 26 - шарнир (неподвижный) 27 - шарнир 28 - шарнир 29 - цепной привод 30 - цепное колесо 31 - промежуточный вал 32 - коническая передача 33 - шатуны 34 - криволинейный соединительный рычаг 35 - шарнир между 34 и 37 36 - шарнир между 37 и 33 37 - кулиса 38 - неподвижный подшипник 37 39 - выгрузное отверстие 40 - вставка свободного хода 41 - головка мешалки 42 - палец мешалки 43 - отрезок 44 - отрезок,45 - отрезок 46 - отрезок 47 - корпус подшипника 48 - подшипниковая втулка 49 - кольца 50 - эксцентрик 51 - вилка 52 - цапфа 53 - головка вилки 54 - корпус 55 - ось 56 - конец 55 57 - кулиса 58 - вилка 59 - палец мешалки 60 - консоль 61 - гидравлический двигатель 62 - гидравлический двигатель 63 - опора 64 - приводной вал 65 - диск 66 - эксцентриковые цапфы Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 14
