Керамическая газовая горелка для печи горячего дутья

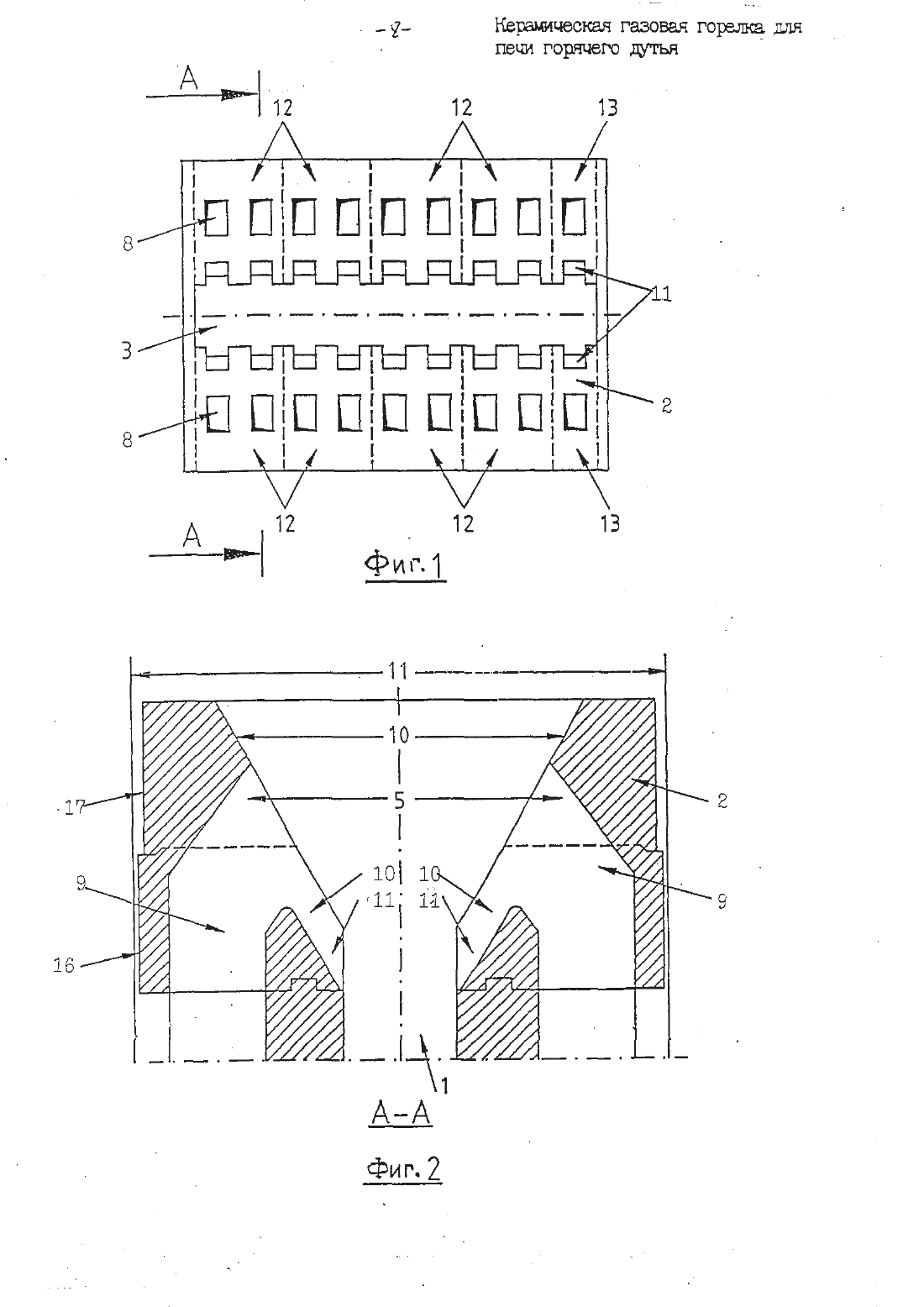

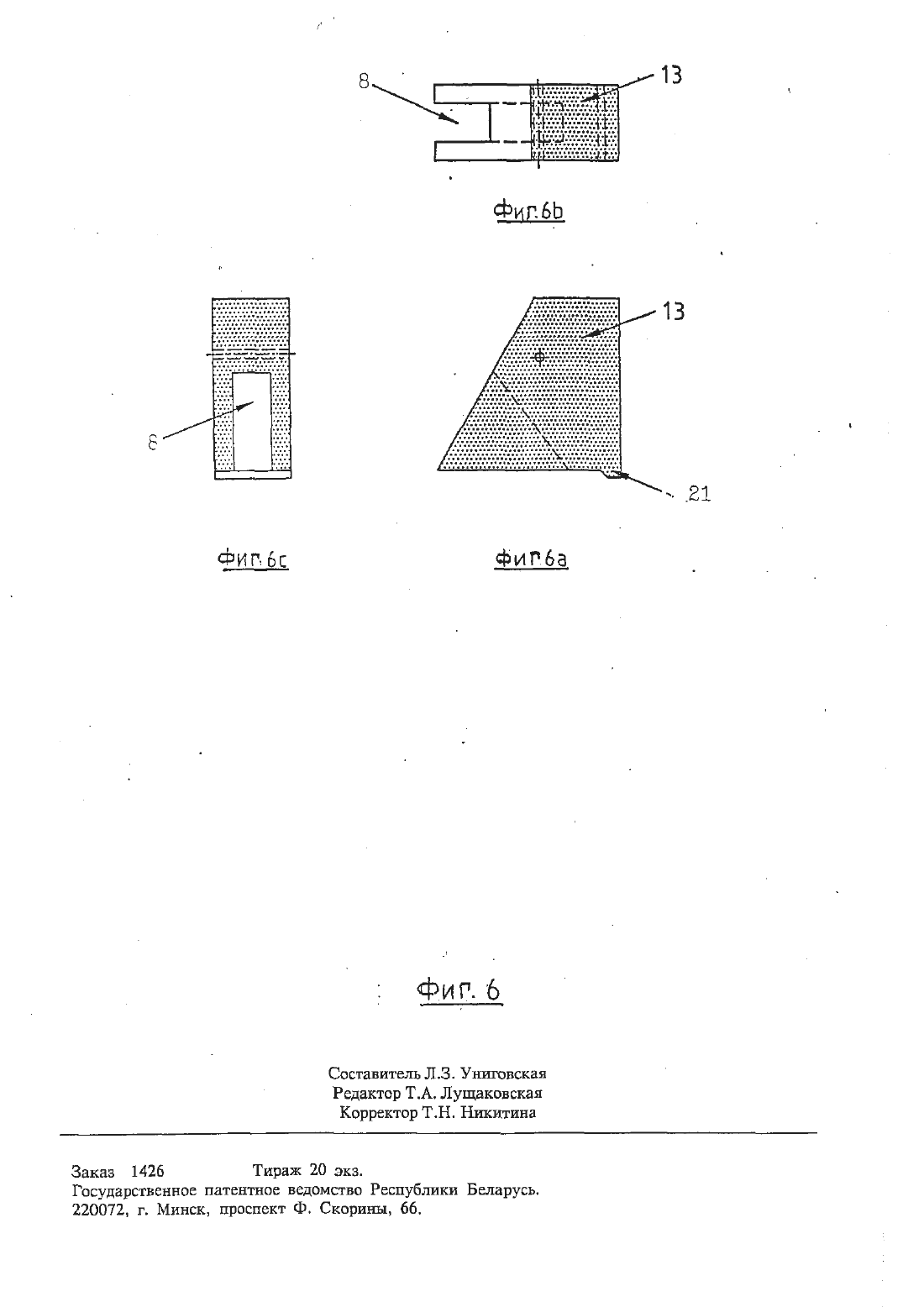

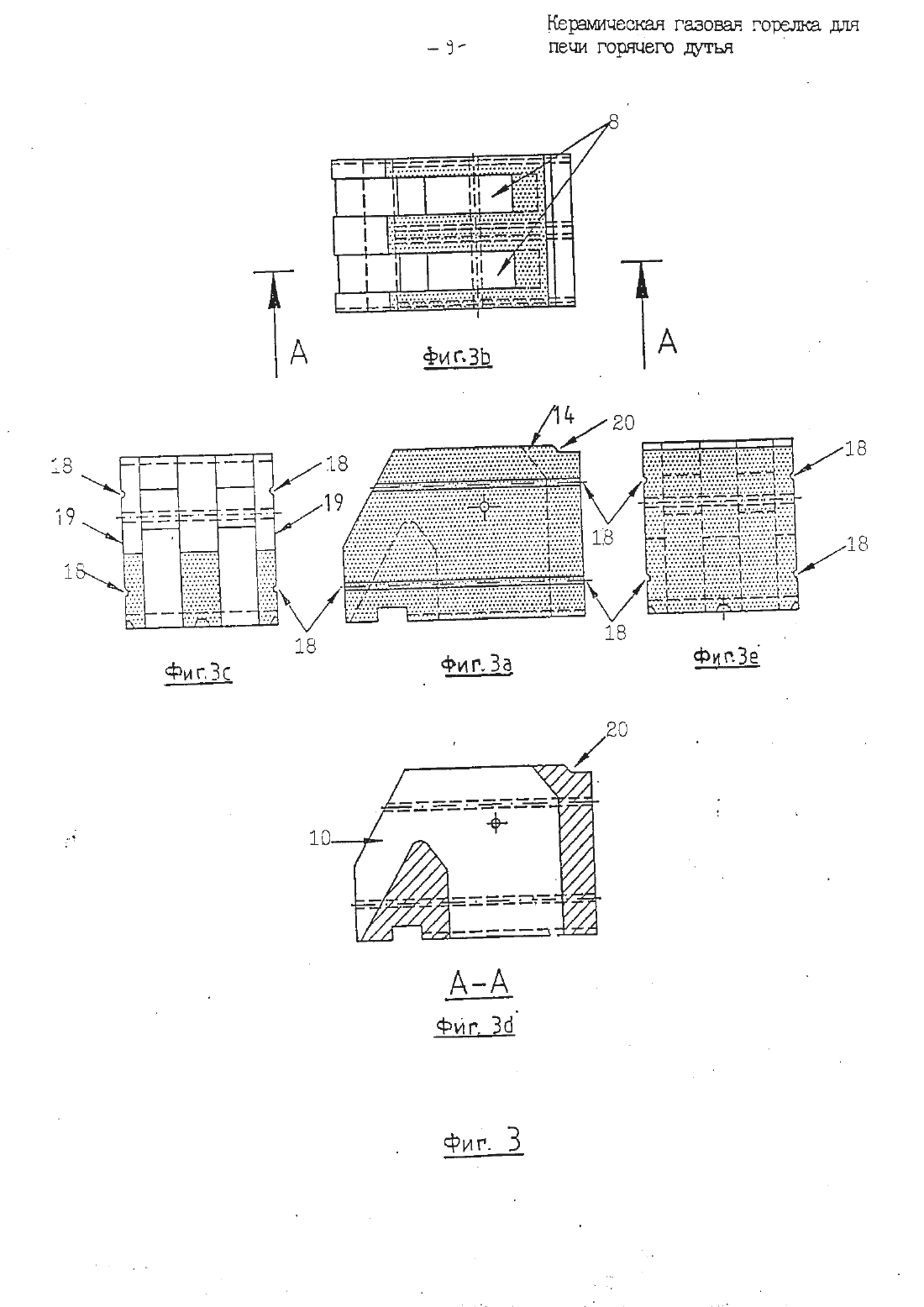

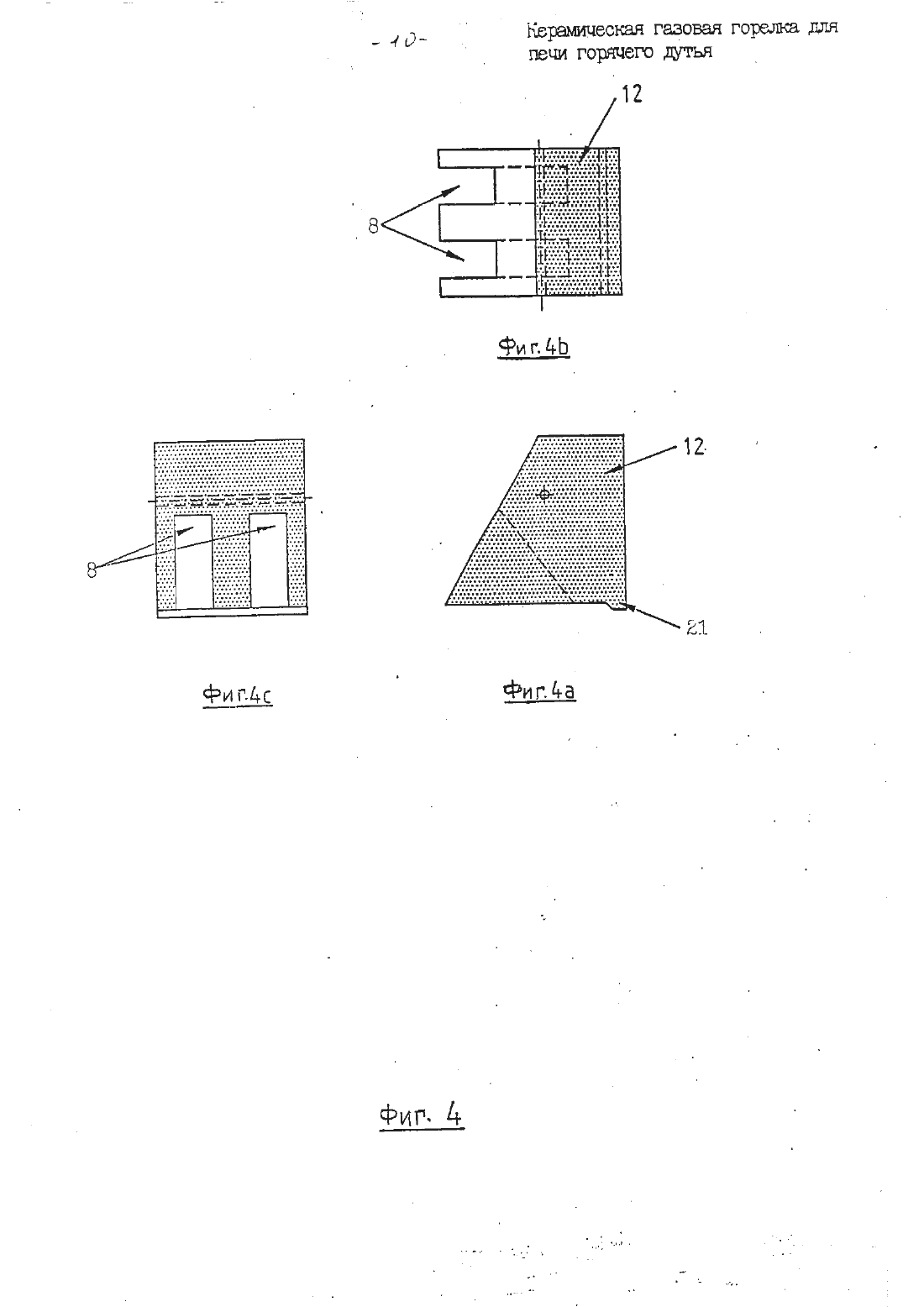

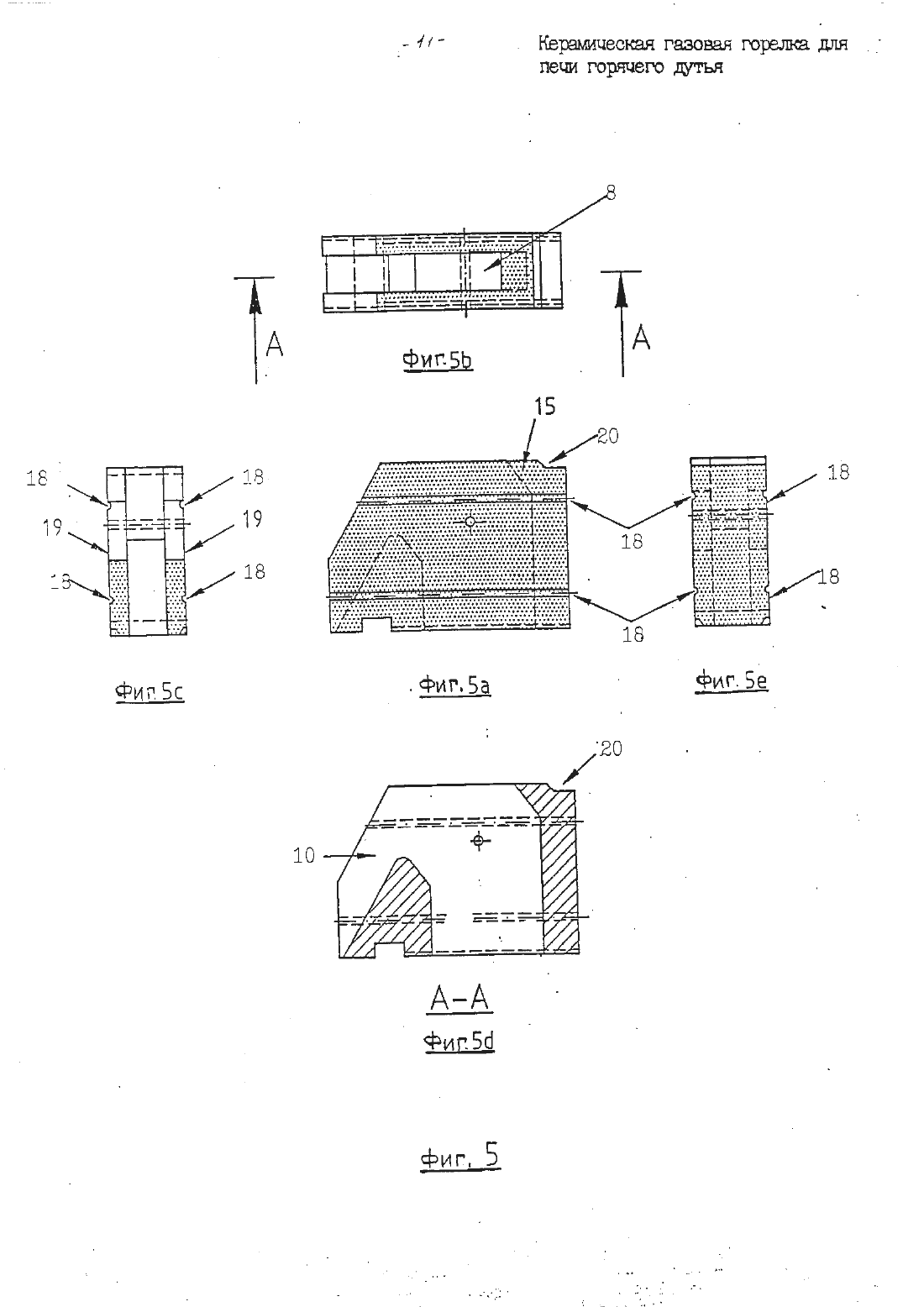

-Керамическая газовая горелка для печи горячего дутья Изобретение относится к керамической газовой горелке для печи горячего дутья, напримерддпцтшахтной печи, содержащей сводпечи, состоящий в основном из множества фасонных кирпичей, кото.рые образуют концевые участки воздушных и газовых каналов.Целью изобретения является упрощение конструкции.Керамическая газовая горелка согласно данному изобретению состоит из фасонных кирпичей не более чем двух основных типов.Кирпич первого основного типа имеет в общем параллельные верхнюю и нижнюю поверхности и четыре боковых поверхности, одна из которых перпендикулярна нижней поверхности на части высоты кирпича. Целесообразно, чтобы этот кирпич был прямоугольным в виде в плане.Кирпичи второго основного типа в этом варианте выполнения имеют верхнюю И нижнюю поверхности, обычно параллельные друг другу, и четыре боковых поверхности, из которых три в общем перпендикулярны донной поверхности, в то время как четвертая является наклонной, так, чтобы кирпич заострился на конус кверху.Нирпич первого основного типа также может заостряться на конус кверху на части его высоты. С кирпичами второго основного типа в слое наверху слоя кирпичей первого основного типа, свод горелки тогда может иметь расшцряйщееся кверху отверстие, в которое выпускаются воздух для горения и газовые потоки. Эта конструкция может быть симметричной относительно вертикальной плоскости, с двумя воздухово дами в горелке под сводом на любой стороне центрального газоводаДля того, чтобы горелка,сконструированная из таких кирпичей,могла удовлетворять ожидаемым требованиям по характеристикам,кирпич первого основного типа предпочтительно содержитупо крайней мере,одно углубление в форме желобка, пригодное для пропускания дымовых газов. Кроме того, по крайней мере один из основных типов кирпича предпочтительно снабжен по крайней мере одним каналом сквозь него для пропускания воздуха для горения.Предпочтительно проход для пропускания воздуха для горения в кирпиче первого основного типа находится на одной линии с выемкой для пропускания воздуха для горения по кирпичу второго основного типа, который лежит непосредственно сверху над кирпичом первого основного типа. Это имеет то преимущество, что ремонт или реконструкция горелки может быть осуществлена просто путем введения вначале в печь горячего дутья всех кирпичей для данного слоя,и точного их монтажа, после чего горелка может быть закончена путем подгонки различных отличающихся кирпичей верхнего слоя.Для этого кирпичи должны быть установлены таким образом, чтобы донная поверхность каждого кирпича второго основного типа лежала на верхней поверхности каждого кирпича первого основного типа. Оба типа кирпича имеют удобный размер И допустимый вес, чтоделает их удобными для работы и позволяет быстрое сооружение.На практике было найдено очень желательным, чтобы размеры прохода для воздуха для горения могли регулироваться с целью достижения определенной желательной характеристики горения горелки. В известной горелке, которая состоит из многих кирпичей различной конфигурации, такая регулировка непрактична для легкого осуществления. В случае с горелкой согласно данному изобретению,однако, можно достичь регулировку размеров воздушного подводящего канала очень простым образом в результате незначительного изменения размеров этих двух основных типов кирпичей, которые от носятся к каналу воздуха для горения.В принципе, все кирпичи первого основного типа идентичны и все кирпичи второго основного типа также идентичны. Однако,может потребоваться, чтобы каждый из основных типов кирпичей имел производный или вспомогательный тип кирпича, состоящий из идентичных кирпичей, которые являются долей основного типа и приспособлены для получения составного кирпича путем соединения с одним или более других кирпичей того же самого вспомогательного типа, при этом размеры составного кирпича практически равны размерам кирпича основного типа, от которого является производным этот вспомогательный тип. Горелки, которые имеют неравномерное число выходных отверстийдля воздуха, также могут быть выполнены согласно данному изобретению с помошью таких кирпичей вспомогательного типа.Предпочтительно каждый из кирпичей по крайней мере одного основного типа снабжен по крайней мере одним желобком на одной боковой поверхности, причем этот желобок в собранной горелке соединяется с боковой поверхностью соседнего кирпича.того же самого основного типа, В частности, если.желобки соседних кирпичей образуют сквоэное отверстие, тогда шнур из керамики может быть помещен в желобке или желобках что обеспечивает чтокирпичи того же самого основного типа очень хорошо скрепляются друг с другом .Кроме того, желательно, чтобы кирпичи соответствующих различных основных типов были расположены относительно друг друга при взаимодействии выемок и выступов кирпичей.Изобретение также состоит из набора фасонных кирпичей,как описано, для сооружения свода керамической горелки в соответствии с данным изобретением. теперь изобретение будет проиллюстрировано с помощьюНЭОГРЗНИЧИТВЛЬНОГО примера, СО ССЫЛКОЙ на прилагаемые чертежи, на которыхНа фиг.1 изображен вид сверху керамической газовой горелки печи горячего дутья, согласно данному изобретениюфиг.2 - вертикальное сечение сводагорелки по линии АА с фиг.1фиг.З - фасонный кирпич, используемый для донного слоя свода горелки с фиг.1 ( кирпич первого основного типа). На фиг. За представляет собой вид сбоку кирпича, на фиг.З 5 вид сверху фиг.3 с и Зе являются видами с противолежащих концов,а фиг.Зц является сечением по линии А 4 А с фиг.З.На фиг.4 показан фасонный кирпич, используемый для верхнего слоя свода горелки с фиг.1 (второй основной тип). На фиг. 4 а представлен вид сбоку кирпича, фиг.4 - вид сверху, а фиг. 4 с вид с торца с левой стороны на фиг.4 а.На фиг.5 показан фасонный кирпич вспомогательного типа первого основного типа фиг.5 а - вид сбоку кирпича, фиг.5 е 5 вид сверху, фиг.5 с и 5 е представляют виды с противоположных торцов, а фиг 5 ай изображает сечение по линии А-А с фиг.5 д .На фиг.6 изображен фасонный кирпич вспомогательного типа второго основного типа фиг.ба вид сбоку кирпичафиг.В этих нескольких фигурах те же ссылочные номера относятся к тем же частям.Конструкция и применение газовой горелки в камере сгорания печи горячего дутья хорошо известно специалистам в данной области техники и поэтому не требует здесь дополнительного объяснения. Можно делать ссылки, например, на вышеупомянутые патентные описания.В настоящем варианте выполнения горючий газ пропускаютсквозь центральный подающий трубопровод 1 в горелке к своду
