Формирователь модулированной помехи оптико-электронным приборам

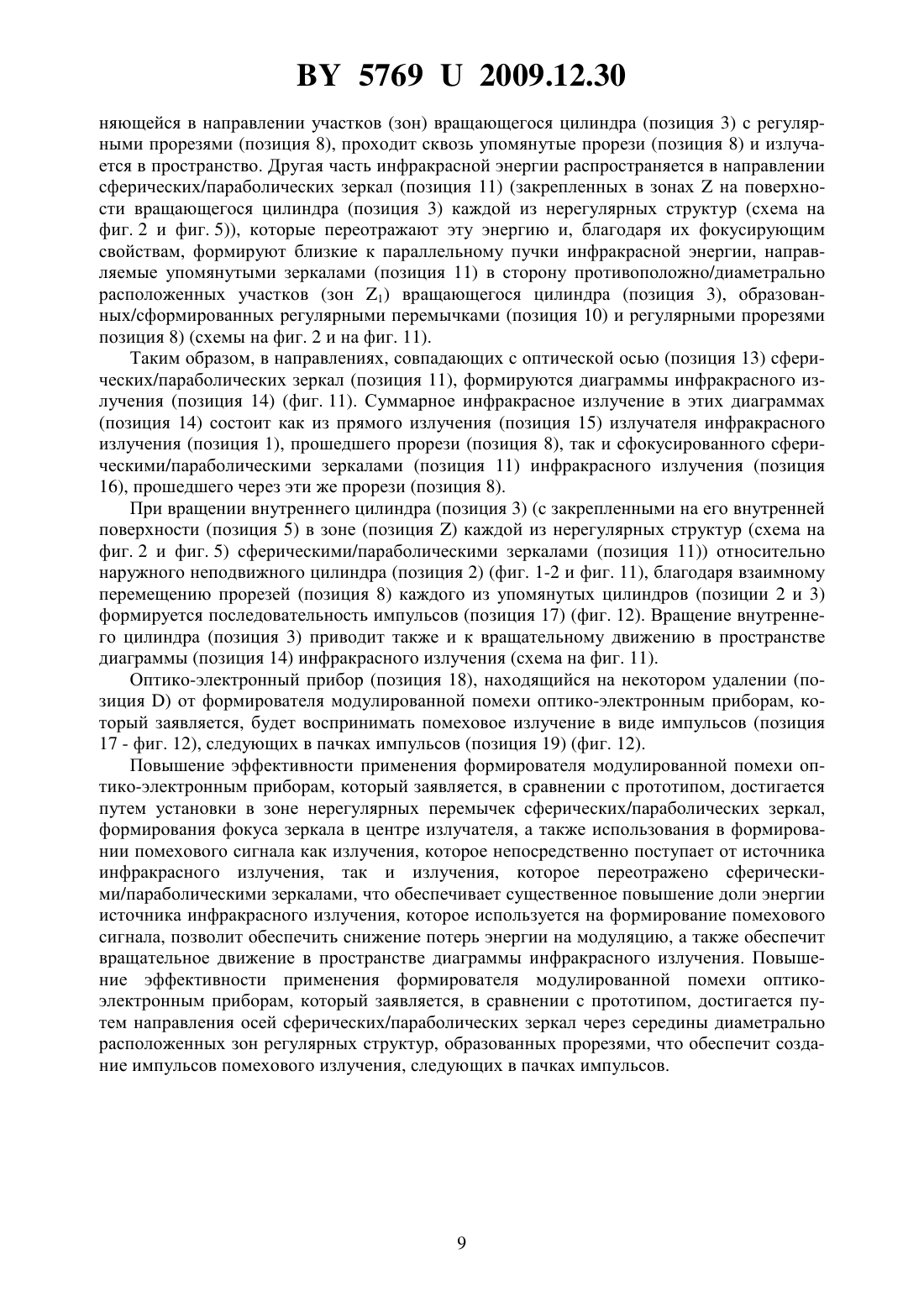

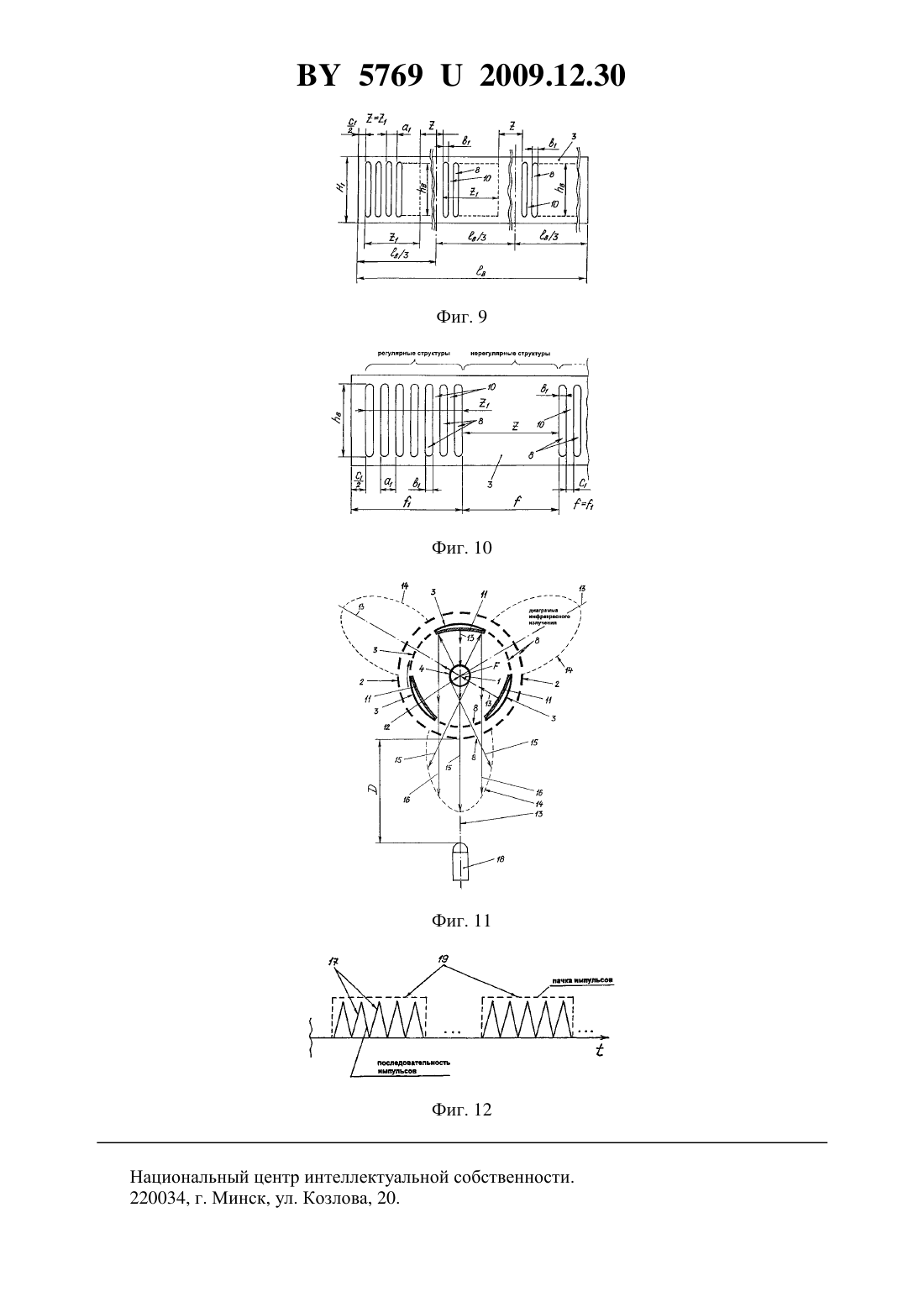

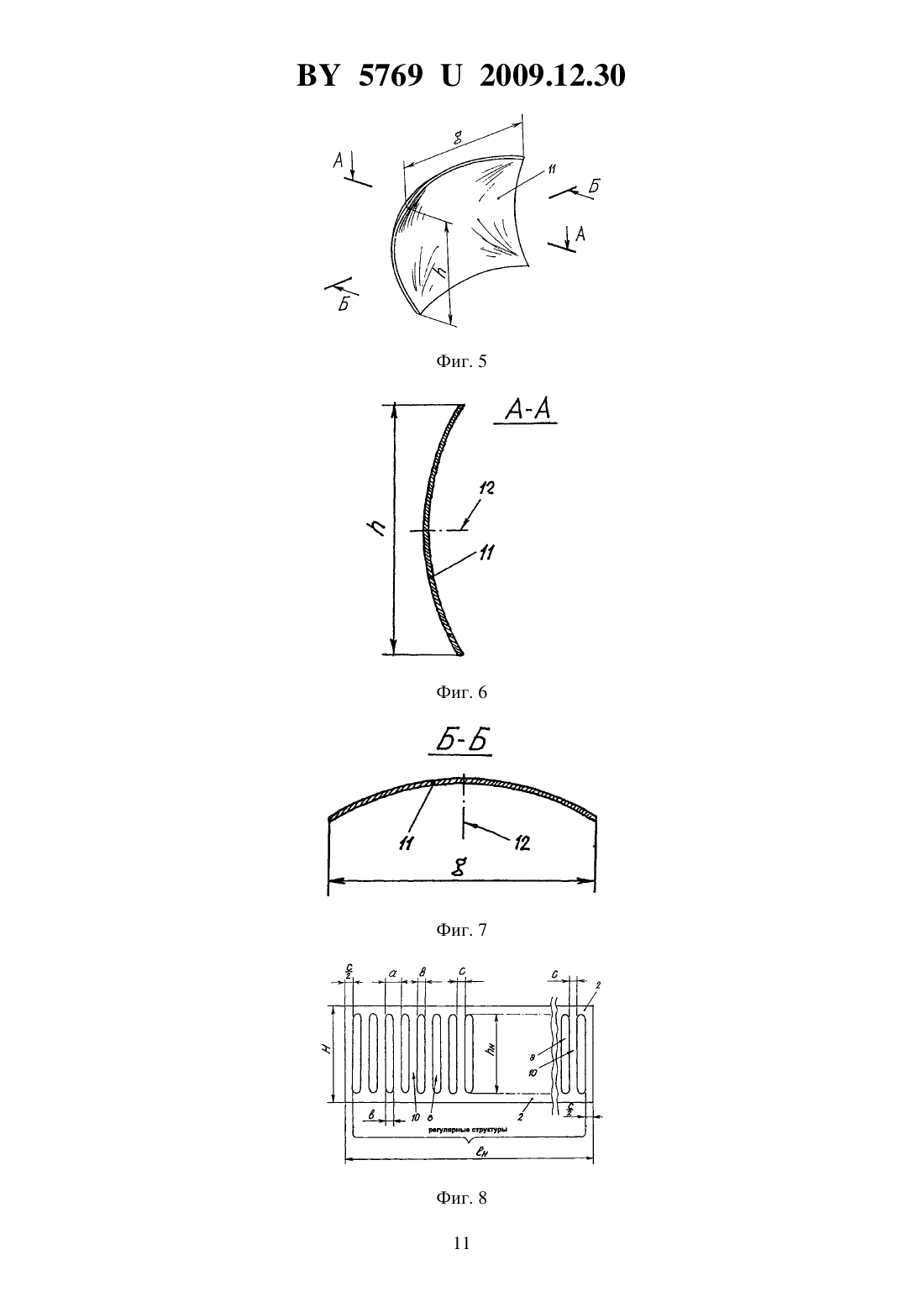

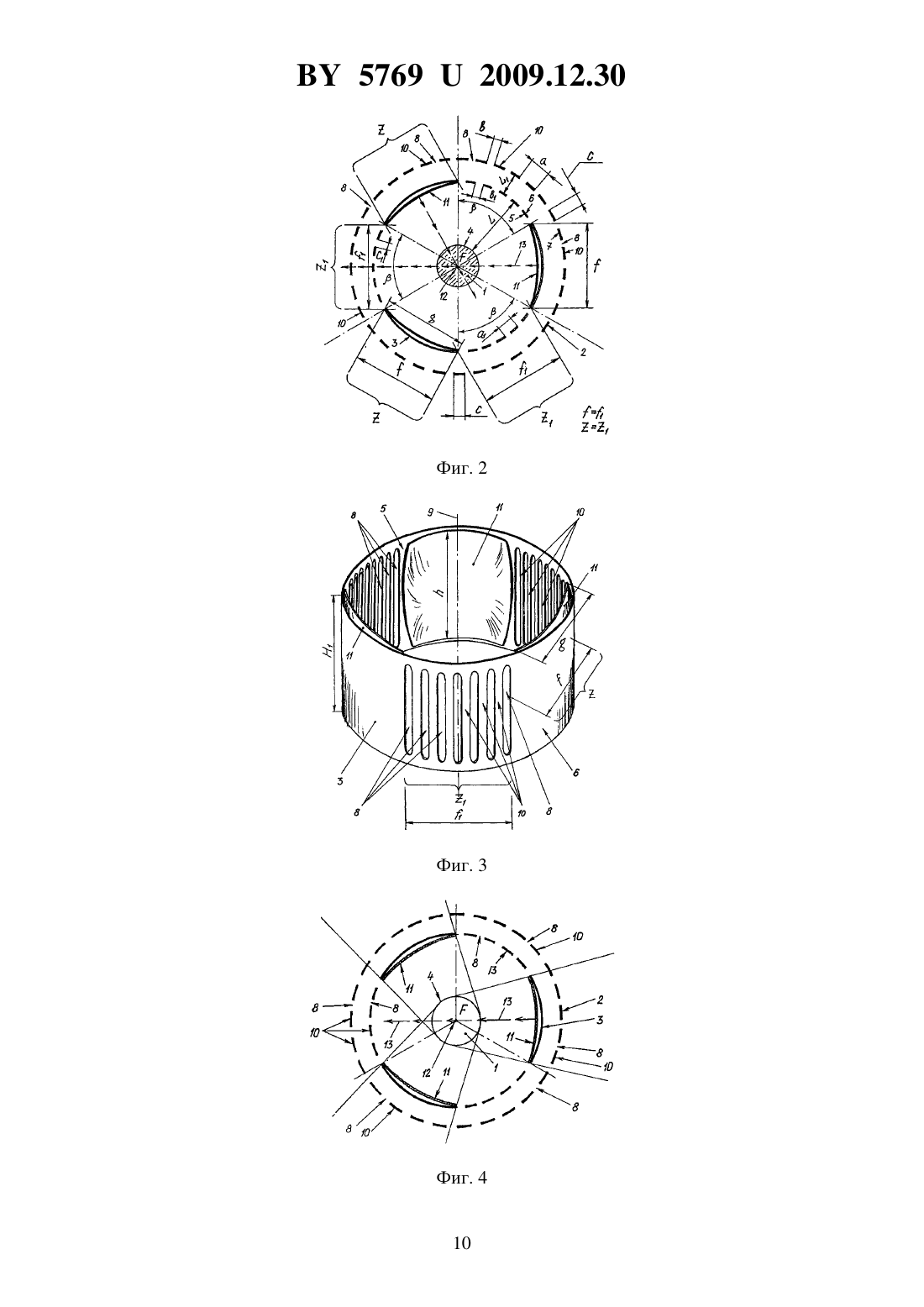

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ФОРМИРОВАТЕЛЬ МОДУЛИРОВАННОЙ ПОМЕХИ ОПТИКО-ЭЛЕКТРОННЫМ ПРИБОРАМ(72) Автор Штарнов Виталий Иванович(57) 1. Формирователь модулированной помехи оптико-электронным приборам, содержащий излучатель инфракрасного излучения, неподвижный и вращающийся цилиндры, при этом вращающийся цилиндр расположен соосно внутри неподвижного цилиндра, излучатель инфракрасного излучения расположен соосно с вращающимся цилиндром внутри последнего, излучатель инфракрасного излучения размещен относительно вращающегося цилиндра так, что расстояние от наружной поверхности упомянутого излучателя до внутренней поверхности вращающегося цилиндра выполнено большим, чем расстояние между внешней поверхностью вращающегося цилиндра и внутренней поверхностью неподвижного цилиндра, на боковых поверхностях обоих цилиндров выполнены прорези для прохождения инфракрасного излучения, указанные прорези расположены строго вдоль центральной оси соответствующего цилиндра, причем размещение прорезей на вращающемся цилиндре представляет собой объединение как нерегулярных структур, сформированных нерегулярными перемычками, так и регулярных структур, сформированных 57692009.12.30 регулярными перемычками, размещение прорезей на неподвижном цилиндре представляет собой только регулярные структуры, сформированные регулярными перемычками, отличающийся тем, что он дополнительно содержит сферические/параболические зеркала,при этом количество упомянутых сферических/параболических зеркал выполнено нечетным - преимущественно количеством три зеркала, указанные зеркала закреплены на внутренней поверхности вращающегося цилиндра в районе с нерегулярными структурами,количество упомянутых нерегулярных структур на вращающемся цилиндре выполнено равным количеству сферических/параболических зеркал, ширина зоны на поверхности вращающегося цилиндра каждой из нерегулярных структур, сформированных нерегулярными перемычками, выполнена равной ширине зоны на поверхности вращающегося цилиндра каждой из регулярных структур, сформированных регулярными перемычками,внутренняя поверхность перемычек неподвижного и вращающегося цилиндров выполнена зеркальной, зеркала размещены напротив указанных регулярных структур, сформированных регулярными перемычками, количество зон регулярных структур, сформированных регулярными перемычками, выполнено равным количеству упомянутых сферических/параболических зеркал, указанные сферические/параболические зеркала установлены внутри вращающегося цилиндра так, что их фокус совпадает с центром излучателя инфракрасного излучения, сферические/параболические зеркала установлены симметрично относительно центра излучателя инфракрасного излучения со сдвигом одно относительно другого на одинаковый угол, каждое из упомянутых зеркал выполнено высотой, соответствующей высоте излучателя инфракрасного излучения, каждое из упомянутых зеркал выполнено шириной, соответствующей как ширине зоны на поверхности вращающегося цилиндра каждой из регулярных структур, так и ширине зоны на поверхности вращающегося цилиндра каждой из нерегулярных структур, каждое из упомянутых зеркал размещено относительно излучателя инфракрасного излучения так, что оптическая ось зеркала проходит через центр упомянутого излучателя инфракрасного излучения. 2. Формирователь по п. 1, отличающийся тем, что количествосферических/параболических зеркал выполнено нечетным, где 1, 3, 5 и более упомянутых зеркал. 3. Формирователь по п. 1, отличающийся тем, что соотношение ширины прорези к периоду ее повторения на поверхности обоих цилиндров составляет 0,4-0,45, а соотношение ширины регулярной перемычки к периоду ее повторения составляет 0,55-0,6.(56) 1. Патент РФ 2084008, МПК 01 7/36, 1997 (аналог). 2. Криксунов Л.З., Кучин В.П., Лазарев Л.П. и др. Авиационные системы информации оптического диапазона Справочник.- М. Машиностроение, 1985.- С. 10-145 (прототип). Полезная модель относится к области приборостроения, в частности к оптикоэлектронной технике, а именно к устройствам для формирования модулированной помехи оптико-электронным приборам, и может быть использована в станциях оптикоэлектронного подавления для защиты объектов от средств поражения, наводящихся с помощью оптико-электронных устройств. Известно устройство формирования модулированных помех, содержащее излучатель инфракрасного излучения, неподвижный и вращающийся цилиндры, при этом вращающийся цилиндр расположен соосно внутри неподвижного цилиндра, излучатель инфракрасного излучения расположен соосно с вращающимся цилиндром внутри последнего, на боковых поверхностях обоих цилиндров выполнены прорези для прохождения инфракрасного излучения, указанные прорези расположены строго вдоль центральной оси соответствующего цилиндра, причем размещение прорезей на вращающемся цилиндре 2 57692009.12.30 представляет собой объединение как нерегулярных структур, сформированных нерегулярными перемычками, так и регулярных структур, сформированных регулярными перемычками, размещение прорезей на неподвижном цилиндре представляет собой только регулярные структуры, сформированные регулярными перемычками 1. К недостаткам известного формирователя модулированной помехи оптикоэлектронным приборам относится то, что часть энергии, соответствующая периоду прерывания и составляющая 50 и более энергии излучателя, поглощается модулятором и не используется для создания помехового сигнала. Наиболее близким техническим решением как по сути, так и по решаемым задачам,которое выбрано в качестве ближайшего аналога (прототипа), является формирователь модулированной помехи оптико-электронным приборам, содержащий излучатель инфракрасного излучения, неподвижный и вращающийся цилиндры, при этом вращающийся цилиндр расположен соосно внутри неподвижного цилиндра, излучатель инфракрасного излучения расположен соосно с вращающимся цилиндром внутри последнего, излучатель инфракрасного излучения размещен относительно вращающегося цилиндра так, что расстояние от наружной поверхности упомянутого излучателя до внутренней поверхности вращающегося цилиндра выполнено большим, чем расстояние между внешней поверхностью вращающегося цилиндра и внутренней поверхностью неподвижного цилиндра, на боковых поверхностях обоих цилиндров выполнены прорези для прохождения инфракрасного излучения, указанные прорези расположены строго вдоль центральной оси соответствующего цилиндра, причем размещение прорезей на вращающемся цилиндре представляет собой объединение как нерегулярных структур, сформированных нерегулярными перемычками, так и регулярных структур, сформированных регулярными перемычками, размещение прорезей на неподвижном цилиндре представляет собой только регулярные структуры, сформированные регулярными перемычками 2. К недостаткам известного формирователя модулированной помехи оптикоэлектронным приборам, который выбран в качестве ближайшего аналога (прототипа), относится то, что излучение, попадающее на нерегулярные перемычки, выполненные в виде отражающих экранов, не покидает пределы устройства формирования модулированных помех и не участвует в создании помехового сигнала, вследствие чего для формирования помехового сигнала используется менее 50 энергии источника инфракрасного излучателя. В основу полезной модели положена задача путем установки в зоне нерегулярных перемычек сферических/параболических зеркал, формирования фокуса зеркала в центре излучателя, а также использования в формировании помехового сигнала как излучения,которое непосредственно поступает от источника инфракрасного излучения, так и излучения, которое переотражено сферическими/параболическими зеркалами, обеспечить существенное повышение доли энергии источника инфракрасного излучения, которое используется на формирование помехового сигнала, а также обеспечить снижение потерь энергии на модуляцию. Сутью полезной модели в формирователе модулированной помехи оптикоэлектронным приборам, содержащем излучатель инфракрасного излучения, неподвижный и вращающийся цилиндры, при этом вращающийся цилиндр расположен соосно внутри неподвижного цилиндра, излучатель инфракрасного излучения расположен соосно с вращающимся цилиндром внутри последнего, излучатель инфракрасного излучения размещен относительно вращающегося цилиндра так, что расстояние от наружной поверхности упомянутого излучателя до внутренней поверхности вращающегося цилиндра выполнено большим, чем расстояние между внешней поверхностью вращающегося цилиндра и внутренней поверхностью неподвижного цилиндра, на боковых поверхностях обоих цилиндров выполнены прорези для прохождения инфракрасного излучения, указанные прорези расположены строго вдоль центральной оси соответствующего цилиндра, причем размещение прорезей на вращающемся цилиндре представляет собой объединение как нерегу 3 57692009.12.30 лярных структур, сформированных нерегулярными перемычками, так и регулярных структур, сформированных регулярными перемычками, размещение прорезей на неподвижном цилиндре представляет собой только регулярные структуры, сформированные регулярными перемычками, является то, что он дополнительно содержит сферические/параболические зеркала. Сутью полезной модели является и то, что количество упомянутых сферических/параболических зеркал выполнено нечетным - преимущественно количеством три зеркала, указанные зеркала закреплены на внутренней поверхности вращающегося цилиндра в районе с нерегулярными структурами, количество упомянутых нерегулярных структур на вращающемся цилиндре выполнено равным количеству сферических/параболических зеркал, ширина зоны на поверхности вращающегося цилиндра каждой из нерегулярных структур, сформированных нерегулярными перемычками, выполнена равной ширине зоны на поверхности вращающегося цилиндра каждой из регулярных структур, сформированных регулярными перемычками, внутренняя поверхность перемычек неподвижного и вращающегося цилиндров выполнена зеркальной, зеркала размещены напротив указанных регулярных структур, сформированных регулярными перемычками, количество зон регулярных структур, сформированных регулярными перемычками, выполнено равным количеству упомянутых сферических/параболических зеркал, указанные сферические/параболические зеркала установлены внутри вращающегося цилиндра так, что их фокус совпадает с центром излучателя инфракрасного излучения, сферические/параболические зеркала установлены симметрично относительно центра излучателя инфракрасного излучения со сдвигом одно относительно другого на одинаковый угол, каждое из упомянутых зеркал выполнено высотой, соответствующей высоте излучателя инфракрасного излучения, каждое из упомянутых зеркал выполнено шириной,соответствующей как ширине зоны на поверхности вращающегося цилиндра каждой из регулярных структур, так и ширине зоны на поверхности вращающегося цилиндра каждой из нерегулярных структур, каждое из упомянутых зеркал размещено относительно излучателя инфракрасного излучения так, что оптическая ось зеркала проходит через центр упомянутого излучателя инфракрасного излучения. Сутью полезной модели является и то,что количествосферических/параболических зеркал выполнено нечетным, где 1, 3, 5 и более упомянутых зеркал, соотношение ширины прорези к периоду ее повторения на поверхности обоих цилиндров составляет 0,4-0,45, а соотношение ширины регулярной перемычки к периоду ее повторения составляет 0,55-0,6. Сопоставительный анализ технического решения с прототипом позволяет сделать вывод, что формирователь модулированной помехи оптико-электронным приборам, который заявляется, отличается тем, что он дополнительно содержит сферические/параболические зеркала, при этом количество упомянутых сферических/параболических зеркал выполнено нечетным - преимущественно количеством три зеркала, указанные зеркала закреплены на внутренней поверхности вращающегося цилиндра в районе с нерегулярными структурами, количество упомянутых нерегулярных структур на вращающемся цилиндре выполнено равным количеству сферических/параболических зеркал, ширина зоны на поверхности вращающегося цилиндра каждой из нерегулярных структур, сформированных нерегулярными перемычками, выполнена равной ширине зоны на поверхности вращающегося цилиндра каждой из регулярных структур, сформированных регулярными перемычками,внутренняя поверхность перемычек неподвижного и вращающегося цилиндров выполнена зеркальной, зеркала размещены напротив указанных регулярных структур, сформированных регулярными перемычками, количество зон регулярных структур,сформированных регулярными перемычками, выполнено равным количеству упомянутых сферических/параболических зеркал, указанные сферические/параболические зеркала установлены внутри вращающегося цилиндра так, что их фокус совпадает с центром излучателя инфракрасного излучения, сферические/параболические зеркала установлены симметрично относительно центра излучателя инфракрасного излучения со сдвигом одно 4 57692009.12.30 относительно другого на одинаковый угол, каждое из упомянутых зеркал выполнено высотой, соответствующей высоте излучателя инфракрасного излучения, каждое из упомянутых зеркал выполнено шириной, соответствующей как ширине зоны на поверхности вращающегося цилиндра каждой из регулярных структур, так и ширине зоны на поверхности вращающегося цилиндра каждой из нерегулярных структур, каждое из упомянутых зеркал размещено относительно излучателя инфракрасного излучения так, что оптическая ось зеркала проходит через центр упомянутого излучателя инфракрасного излучения,причем количествосферических/параболических зеркал выполнено нечетным, где 1,3, 5 и более упомянутых зеркал, соотношение ширины прорези к периоду ее повторения на поверхности обоих цилиндров составляет 0,4-0,45, а соотношение ширины регулярной перемычки к периоду ее повторения составляет 0,55-0,6. Таким образом, формирователь модулированной помехи оптико-электронным приборам, который заявляется, соответствует критерию полезной модели новизна. Суть полезной модели поясняется с помощью иллюстраций, где на фиг. 1 показана схема конструктивного выполнения формирователя модулированной помехи оптикоэлектронным приборам, который заявляется, на видесверху, на фиг. 2 показана схема конструктивного выполнения формирователя модулированной помехи оптикоэлектронным приборам, который заявляется, на виде сверху (с показом геометрических характеристик), на фиг. 3 показана схема общего вида вращающегося цилиндра с закрепленными на его внутренней поверхности сферическими/параболическими зеркалами, на фиг. 4 показана схема размещения сферических/параболических зеркал на внутренней поверхности вращающегося цилиндра относительно излучателя инфракрасного излучения,на фиг. 5 показана схема общего вида сферического/параболического зеркала на видеспереди, на фиг. 6-7 показано сферическое/параболическое зеркало в сечениях, соответственно в сечениях А-А и Б-Б, на фиг. 8 показана развертка неподвижного цилиндра, на фиг. 9 показана развертка вращающегося цилиндра, на фиг. 10 показана схема размещения на боковой поверхности вращающегося цилиндра объединения нерегулярных структур,сформированных нерегулярными перемычками, и регулярных структур, сформированных регулярными перемычками, на фиг. 11 показана схема формирователя модулированной помехи оптико-электронным приборам, который заявляется, поясняющая его работу относительно оптического прибора, против которого формируется помеховый сигнал, на фиг. 12 показана схема формирования последовательности импульсов (через прорези при взаимном перемещении прорезей при вращении внутреннего цилиндра относительно неподвижно расположенного наружного цилиндра) в пачки импульсов. Формирователь модулированной помехи оптико-электронным приборам, который заявляется, содержит (как вариант конструктивного выполнения фиг. 1-11) излучатель инфракрасного излучения (позиция 1), неподвижный (позиция 2) и вращающийся (позиция 3) цилиндры. Конструктивно вращающийся цилиндр (позиция 3) расположен соосно внутри неподвижного цилиндра (позиция 2) (фиг. 2). Излучатель инфракрасного излучения (позиция 1) конструктивно расположен соосно с вращающимся цилиндром (позиция 3) внутри последнего (фиг. 1-2 и фиг. 3). Излучатель инфракрасного излучения (позиция 1) размещен относительно вращающегося цилиндра (позиция 3) так, что расстояниеот наружной поверхности (позиция 4) упомянутого излучателя (позиция 1) до внутренней поверхности (позиция 5) вращающегося цилиндра (позиция 3) выполнено большим, чем расстояние 1 между внешней поверхностью (позиция 6) вращающегося цилиндра (позиция 3) и внутренней поверхностью (позиция 7) неподвижного цилиндра (позиция 2)(фиг. 2). Конструктивно и технологически на боковых поверхностях обоих цилиндров (соответственно позиции 2 и 3) выполнены прорези (позиция 8) для прохождения инфракрасного излучения (фиг. 1, 3, 8-9-10). Указанные прорези (позиция 8) расположены строго вдоль центральной оси (позиция 9) соответствующего цилиндра (соответственно позиции 2 и 3) (схема на фиг. 1, фиг. 3 и фиг. 8-9-10). Размещение прорезей (позиция 8) на 5 57692009.12.30 вращающемся цилиндре (позиция 3) представляет собой объединение как нерегулярных структур, сформированных нерегулярными перемычками, так и регулярных структур,сформированных регулярными перемычками (схемы на фиг. 2 и фиг. 9-10). Размещение прорезей (позиция 8) на неподвижном цилиндре (позиция 2) представляет собой только регулярные структуры, сформированные регулярными перемычками (позиция 10) (фиг. 2 и фиг. 8). Формирователь модулированной помехи оптико-электронным приборам дополнительно содержит сферические/параболические зеркала (позиция 11) (фиг. 4-7 и фиг. 10). При этом количество упомянутых сферических/параболических зеркал (позиция 11) выполнено нечетным - преимущественно количеством три зеркала (фиг. 2, фиг. 4 и фиг. 11). Количествосферических/параболических зеркал (позиция 11) выполнено нечетным, где 1, 3, 5 и более упомянутых зеркал. Конструктивно и технологически указанные зеркала (позиция 11) закреплены на внутренней поверхности (позиция 5) вращающегося цилиндра (позиция 3) в районе с нерегулярными структурами (фиг. 2, 4 и фиг. 11). Количество упомянутых нерегулярных структур на вращающемся цилиндре (позиция 3) выполнено равным количеству сферических/параболических зеркал (позиция 11) (фиг. 2-4 и фиг. 11). Технологически шириназоны (позиция ) на поверхности вращающегося цилиндра (позиция 3) каждой из нерегулярных структур, сформированных нерегулярными перемычками, выполнена равной ширине 1 зоны (позиция 1) на поверхности вращающегося цилиндра (позиция 3) каждой из регулярных структур, сформированных регулярными перемычками (позиция 10) (фиг. 2). Технологически внутренняя поверхность перемычек (позиция 10) неподвижного (позиция 2) и вращающегося (позиция 3) цилиндров выполнена зеркальной. Конструктивно и технологически сферические/параболические зеркала (позиция 11) размещены напротив указанных регулярных структур(позиции 1 и позиция 1 на фиг. 2, фиг. 4 и фиг. 11), сформированных регулярными перемычками (позиция 10). Количество зон 1 регулярных структур, сформированных регулярными перемычками (позиция 10), выполнено равным количеству упомянутых сферических/параболических зеркал (позиция 11) (фиг. 2). Указанные сферические/параболические зеркала (позиция 10) установлены внутри вращающегося цилиндра (позиция 3) так, что их фокуссовпадает с центром (позиция 12) излучателя инфракрасного излучения (позиция 1) (схема на фиг. 2, фиг. 4 и фиг. 11). Сферические/параболические зеркала (позиция 11) конструктивно установлены симметрично относительно центра (позиция 12) излучателя инфракрасного излучения (позиция 1) со сдвигом одно относительно другого на одинаковый угол(фиг. 2, фиг. 4 и фиг. 11). Конструктивно каждое из упомянутых зеркал (позиция 11) выполнено высотой , соответствующей высоте 1 излучателя инфракрасного излучения (позиция 1) (см. фиг. 1 и фиг. 5). Каждое из упомянутых зеркал(позиция 11) выполнено шириной , соответствующей как ширине 1 зоны (позиция 1) на поверхности вращающегося цилиндра (позиция 3) каждой из регулярных структур, так и ширинезоны (позиция ) на поверхности вращающегося цилиндра (позиция 3) каждой из нерегулярных структур (схема на фиг. 2 и фиг. 5). Конструктивно и технологически каждое из упомянутых зеркал (позиция 11) размещено относительно излучателя инфракрасного излучения (позиция 1) так, что оптическая ось (позиция 13) зеркала (позиция 11) проходит через центр (позиция 12) упомянутого излучателя инфракрасного излучения(позиция 1) (схема на фиг. 11). Конструктивно количествосферических/параболических зеркал (позиция 11) выполнено нечетным, где, 3, 5 и более упомянутых зеркал (позиция 11) (может быть вариант конструктивного выполнения вращающегося цилиндра с одним сферическим/параболическим зеркалом, одной регулярной и одной нерегулярной структурами). Технологически соотношение ширины 2 прорези (позиция 8) к периоду ее повторения на поверхности обоих цилиндров (соответственно позиции 2 и 3) составляет 0,4-0,45, а соотношение ширины 3 регулярной перемычки (позиция 10) к периоду ее повторения составляет 0,55-0,6 (фиг. 1-3 и фиг. 8-9-10). 57692009.12.30 Формирователь модулированной помехи оптико-электронным приборам, который заявляется, работает (эксплуатируется) следующим образом. Предварительно собирают формирователь модулированной помехи оптикоэлектронным приборам, который заявляется. Для сборки используют изготовленные на предприятиях промышленности излучатель инфракрасного излучения (позиция 1) - высотой Низл (фиг. 1), неподвижный цилиндр (позиция 2) - высотой Н (фиг. 8), вращающийся цилиндр (позиция 3) - высотой 1 (фиг. 1 и фиг. 9-10), а также сферические/параболические зеркала (позиция 11) (фиг. 4-7 и фиг. 11). При этом в процессе изготовления неподвижного цилиндра (позиция 2) на его боковой поверхности (длиной н) выполняют прорези (позиция 8) для прохождения инфракрасного излучения (ширина прорези - , расстояние между прорезями 8 (ширина регулярной перемычки (позиция 10) - с, шаг прорезей 8 - а, высота прорезей - н, где ан/60,а/21,2 мм, са/21,2 мм, н 140 мм - как вариант конструктивного выполнения прорези 8)(фиг. 8). Размещение прорезей (позиция 8) на неподвижном цилиндре (позиция 2) представляет собой только регулярные структуры, сформированные регулярными перемычками (позиция 10) (схема на фиг. 2 и схема на фиг. 8). При этом высоту Н неподвижного цилиндра (позиция 2) выбирают из конструктивных соображений. В процессе изготовления вращающегося цилиндра (позиция 3) на его боковой поверхности (длиной в) также выполняют прорези (позиция 8) для прохождения инфракрасного излучения (ширина прорези - 1, расстояние между прорезями 8 (ширина регулярной перемычки (позиция 10) - с 1, шаг прорезей 8 - а 1, высота прорезей - в, где 1 в/60,1 мм, 11- мм, в 130 мм - как вариант конструктивного выполнения прорези 8)(фиг. 1, 3, 8-9-10). При этом высоту 1 вращающегося цилиндра (позиция 3) выбирают из конструктивных соображений. Размещение прорезей (позиция 8) на вращающемся цилиндре (позиция 3) представляет собой объединение как нерегулярных структур, сформированных нерегулярными перемычками, так и регулярных структур, сформированных регулярными перемычками (схемы на фиг. 2 и фиг. 9-10). Указанные прорези (позиция 8) располагают строго вдоль центральной оси (позиция 9) соответствующего цилиндра (соответственно позиции 2 и 3) (схема на фиг. 1, фиг. 3 и фиг. 8-9-10). Количество упомянутых нерегулярных структур на вращающемся цилиндре (позиция 3) выполняют равным количеству сферических/параболических зеркал (позиция 11)(фиг. 2-4 и фиг. 11), которые предполагается установить/закрепить на внутренней поверхности (позиция 5) вращающегося цилиндра (позиция 3). Технологически ширинузоны(позиция ) на поверхности вращающегося цилиндра (позиция 3) каждой из нерегулярных структур, сформированных нерегулярными перемычками, выполняют равной ширине 1 зоны (позиция 1) на поверхности вращающегося цилиндра (позиция 3) каждой из регулярных структур, сформированных регулярными перемычками (позиция 10) (фиг. 2). Количество зон 1 регулярных структур, сформированных регулярными перемычками(позиция 10), на вращающемся цилиндре (позиция 3) выполняют равным количеству устанавливаемых по технологии сферических/параболических зеркал (позиция 11) (фиг. 2). Технологически соотношение ширины (соответственнои 1) прорези (позиция 8) к периоду ее повторения на поверхности обоих цилиндров (соответственно позиции 2 и 3) составляет 0,4-0,45, а соотношение ширины с и 1 регулярной перемычки (позиция 10) к периоду ее повторения составляет 0,55-0,6 (схемы на фиг. 1-3 и схемы на фиг. 8-9-10). Технологически внутреннюю поверхность перемычек (позиция 10) неподвижного (позиция 2) и вращающегося (позиция 3) цилиндров выполняют зеркальной. При изготовлении сферических/параболических зеркал (позиция 11) конструктивно каждое из упомянутых зеркал (позиция 11) выполняют высотой , соответствующей высоте Низл излучателя инфракрасного излучения (позиция 1), гдеНизл (фиг. 1 и фиг. 5). Каждое из упомянутых зеркал (позиция 11) выполняют шириной , соответствующей как 7 57692009.12.30 ширине 1 зоны (позиция 1) на поверхности вращающегося цилиндра (позиция 3) каждой из регулярных структур, так и ширинезоны (позиция ) на поверхности вращающегося цилиндра (позиция 3) каждой из нерегулярных структур (схема на фиг. 2 и фиг. 5). Далее проводят сборку вращающегося цилиндра (позиция 3). При этом конструктивно и технологически указанные зеркала (позиция 11) закрепляют на внутренней поверхности(фиг. 2, 4 и фиг. 10). При этом устанавливают нечетное количество сферических/параболических зеркал (позиция 11) - преимущественно три зеркала (фиг. 2, фиг. 4 и фиг. 10),однако можно устанавливать и другое количество сферических/параболических зеркал(позиция 11), например количеством , где 1, 3, 5 и более упомянутых зеркал (может быть использован вариант конструктивного выполнения вращающегося цилиндра (позиция 3) с одним сферическим/параболическим зеркалом (позиция 11), одной регулярной и одной нерегулярной структурами). Конструктивно и технологически сферические/параболические зеркала (позиция 11) размещают напротив указанных регулярных структур (позиции 1 и позиция 1 на фиг. 2, фиг. 4 и фиг. 10), сформированных регулярными перемычками (позиция 10). Указанные сферические/параболические зеркала (позиция 11) устанавливают внутри вращающегося цилиндра (позиция 3) так, чтобы их фокусвпоследствии (при сборке) совпадал с центром (позиция 12) излучателя инфракрасного излучения (позиция 1) (схема на фиг. 2, фиг. 4 и фиг. 11). Также сферические/параболические зеркала (позиция 11) конструктивно устанавливают так, чтобы при окончательной сборке они располагались симметрично относительно центра (позиция 12) излучателя инфракрасного излучения(позиция 1) со сдвигом одно относительно другого на одинаковый угол , например, при установке трех зеркал (позиция 11), уголмежду их боковыми гранями должен составлять 60 (фиг. 2, фиг. 4 и фиг. 11). Конструктивно и технологически каждое из упомянутых зеркал (позиция 11) размещают на вращающемся цилиндре (позиция 3) так, чтобы при сборке оптическая ось (позиция 13) зеркала (позиция 11) проходила через центр (позиция 12) упомянутого излучателя инфракрасного излучения (позиция 1) (схема на фиг. 2,фиг. 4 и фиг. 11). После изготовления излучателя инфракрасного излучения (позиция 1), неподвижного цилиндра (позиция 2), вращающегося цилиндра (позиция 3) и закрепления на внутренней поверхности (позиция 5) указанного вращающегося цилиндра (позиция 3) сферических/параболических зеркал (позиция 11) (фиг. 4-7 и фиг. 10) проводят сборку формирователя модулированной помехи оптико-электронным приборам, который заявляется в единую конструкцию (схема на фиг. 1). При сборке формирователя модулированной помехи оптико-электронным приборам,который заявляется, вращающийся цилиндр (позиция 3) располагают соосно внутри неподвижного цилиндра (позиция 2) (схемы на фиг. 1-2). Излучатель инфракрасного излучения (позиция 1) конструктивно располагают соосно с вращающимся цилиндром(позиция 1) размещают относительно вращающегося цилиндра (позиция 3) так, что расстояниеот наружной поверхности (позиция 4) упомянутого излучателя (позиция 1) до внутренней поверхности (позиция 5) вращающегося цилиндра (позиция 3) выполнено большим, чем расстояние 1 между внешней поверхностью (позиция 6) вращающегося цилиндра (позиция 3) и внутренней поверхностью (позиция 7) неподвижного цилиндра(позиция 2) (схемы на фиг. 1-2). Формирователь модулированной помехи оптико-электронным приборам, который заявляется (вариант конструктивно-компоновочной схемы на фиг. 1), работает (эксплуатируется) следующим образом. Излучатель инфракрасного излучения (позиция 1) излучает инфракрасную энергию равномерно во все стороны (в секторе 360). Часть инфракрасной энергии, распростра 8 57692009.12.30 няющейся в направлении участков (зон) вращающегося цилиндра (позиция 3) с регулярными прорезями (позиция 8), проходит сквозь упомянутые прорези (позиция 8) и излучается в пространство. Другая часть инфракрасной энергии распространяется в направлении сферических/параболических зеркал (позиция 11) (закрепленных в зонахна поверхности вращающегося цилиндра (позиция 3) каждой из нерегулярных структур (схема на фиг. 2 и фиг. 5, которые переотражают эту энергию и, благодаря их фокусирующим свойствам, формируют близкие к параллельному пучки инфракрасной энергии, направляемые упомянутыми зеркалами (позиция 11) в сторону противоположно/диаметрально расположенных участков (зон 1) вращающегося цилиндра (позиция 3), образованных/сформированных регулярными перемычками (позиция 10) и регулярными прорезями позиция 8) (схемы на фиг. 2 и на фиг. 11). Таким образом, в направлениях, совпадающих с оптической осью (позиция 13) сферических/параболических зеркал (позиция 11), формируются диаграммы инфракрасного излучения (позиция 14) (фиг. 11). Суммарное инфракрасное излучение в этих диаграммах(позиция 14) состоит как из прямого излучения (позиция 15) излучателя инфракрасного излучения (позиция 1), прошедшего прорези (позиция 8), так и сфокусированного сферическими/параболическими зеркалами (позиция 11) инфракрасного излучения (позиция 16), прошедшего через эти же прорези (позиция 8). При вращении внутреннего цилиндра (позиция 3) (с закрепленными на его внутренней поверхности (позиция 5) в зоне (позиция ) каждой из нерегулярных структур (схема на фиг. 2 и фиг. 5) сферическими/параболическими зеркалами (позиция 11 относительно наружного неподвижного цилиндра (позиция 2) (фиг. 1-2 и фиг. 11), благодаря взаимному перемещению прорезей (позиция 8) каждого из упомянутых цилиндров (позиции 2 и 3) формируется последовательность импульсов (позиция 17) (фиг. 12). Вращение внутреннего цилиндра (позиция 3) приводит также и к вращательному движению в пространстве диаграммы (позиция 14) инфракрасного излучения (схема на фиг. 11). Оптико-электронный прибор (позиция 18), находящийся на некотором удалении (позиция ) от формирователя модулированной помехи оптико-электронным приборам, который заявляется, будет воспринимать помеховое излучение в виде импульсов (позиция 17 - фиг. 12), следующих в пачках импульсов (позиция 19) (фиг. 12). Повышение эффективности применения формирователя модулированной помехи оптико-электронным приборам, который заявляется, в сравнении с прототипом, достигается путем установки в зоне нерегулярных перемычек сферических/параболических зеркал,формирования фокуса зеркала в центре излучателя, а также использования в формировании помехового сигнала как излучения, которое непосредственно поступает от источника инфракрасного излучения, так и излучения, которое переотражено сферическими/параболическими зеркалами, что обеспечивает существенное повышение доли энергии источника инфракрасного излучения, которое используется на формирование помехового сигнала, позволит обеспечить снижение потерь энергии на модуляцию, а также обеспечит вращательное движение в пространстве диаграммы инфракрасного излучения. Повышение эффективности применения формирователя модулированной помехи оптикоэлектронным приборам, который заявляется, в сравнении с прототипом, достигается путем направления осей сферических/параболических зеркал через середины диаметрально расположенных зон регулярных структур, образованных прорезями, что обеспечит создание импульсов помехового излучения, следующих в пачках импульсов. Фиг. 12 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 12
