Устройство для контроля оптико-электронных систем

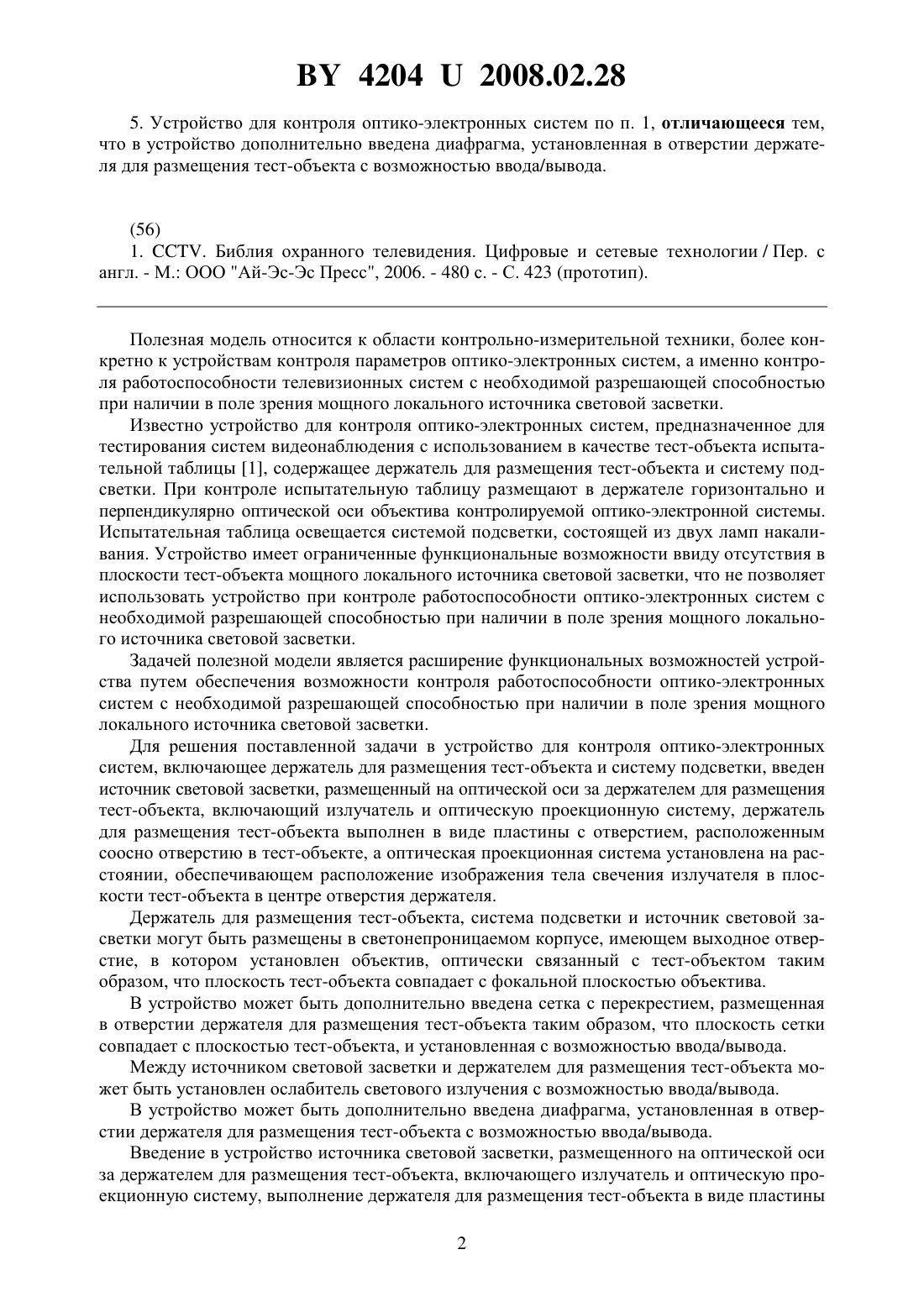

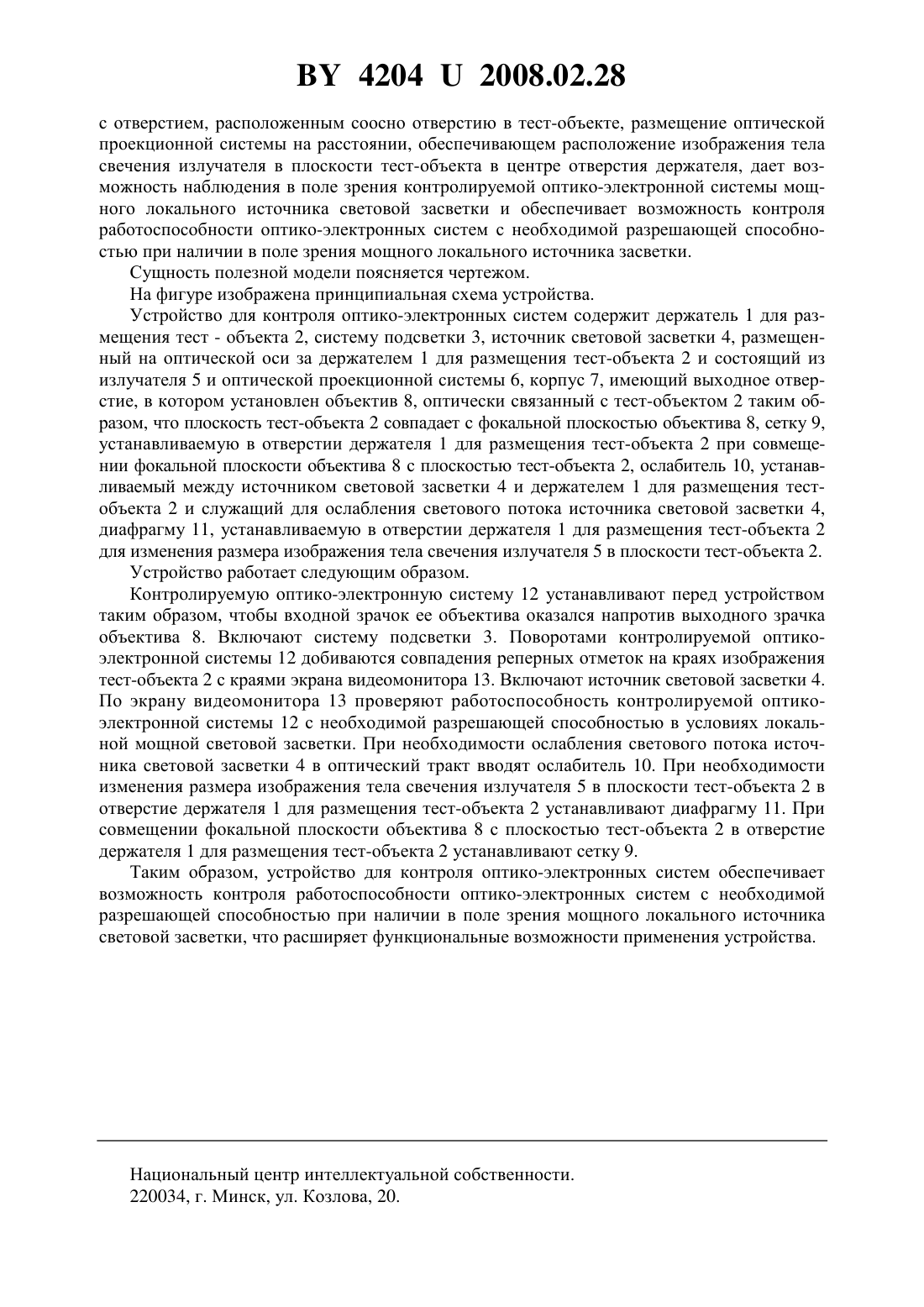

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ОПТИКО-ЭЛЕКТРОННЫХ СИСТЕМ(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Панько Ольга Ильинична Дятлов Олег Александрович(73) Патентообладатель Открытое акционерное общество Пеленг(57) 1. Устройство для контроля оптико-электронных систем, включающее держатель для размещения тест-объекта и систему подсветки, отличающееся тем, что в устройство введен источник световой засветки, размещенный на оптической оси за держателем для размещения тест-объекта, включающий излучатель и оптическую проекционную систему,держатель для размещения тест-объекта выполнен в виде пластины с отверстием, расположенным соосно отверстию в тест-объекте, а оптическая проекционная система установлена на расстоянии, обеспечивающем расположение изображения тела свечения излучателя в плоскости тест-объекта в центре отверстия держателя. 2. Устройство для контроля оптико-электронных систем по п. 1, отличающееся тем,что держатель для размещения тест-объекта, система подсветки и источник световой засветки размещены в светонепроницаемом корпусе, имеющем выходное отверстие, в котором установлен объектив, оптически связанный с тест-объектом таким образом, что плоскость тест-объекта совпадает с фокальной плоскостью объектива. 3. Устройство для контроля оптико-электронных систем по п. 1, отличающееся тем,что в устройство дополнительно введена сетка с перекрестием, размещенная в отверстии держателя для размещения тест-объекта таким образом, что плоскость сетки совпадает с плоскостью тест-объекта, и установленная с возможностью ввода/вывода. 4. Устройство для контроля оптико-электронных систем по п. 1, отличающееся тем,что между источником световой засветки и держателем для размещения тест-объекта установлен ослабитель светового излучения с возможностью ввода/вывода. 42042008.02.28 5. Устройство для контроля оптико-электронных систем по п. 1, отличающееся тем,что в устройство дополнительно введена диафрагма, установленная в отверстии держателя для размещения тест-объекта с возможностью ввода/вывода.(56) 1. . Библия охранного телевидения. Цифровые и сетевые технологии / Пер. с англ. - М. ООО Ай-Эс-Эс Пресс, 2006. - 480 с. - С. 423 (прототип). Полезная модель относится к области контрольно-измерительной техники, более конкретно к устройствам контроля параметров оптико-электронных систем, а именно контроля работоспособности телевизионных систем с необходимой разрешающей способностью при наличии в поле зрения мощного локального источника световой засветки. Известно устройство для контроля оптико-электронных систем, предназначенное для тестирования систем видеонаблюдения с использованием в качестве тест-объекта испытательной таблицы 1, содержащее держатель для размещения тест-объекта и систему подсветки. При контроле испытательную таблицу размещают в держателе горизонтально и перпендикулярно оптической оси объектива контролируемой оптико-электронной системы. Испытательная таблица освещается системой подсветки, состоящей из двух ламп накаливания. Устройство имеет ограниченные функциональные возможности ввиду отсутствия в плоскости тест-объекта мощного локального источника световой засветки, что не позволяет использовать устройство при контроле работоспособности оптико-электронных систем с необходимой разрешающей способностью при наличии в поле зрения мощного локального источника световой засветки. Задачей полезной модели является расширение функциональных возможностей устройства путем обеспечения возможности контроля работоспособности оптико-электронных систем с необходимой разрешающей способностью при наличии в поле зрения мощного локального источника световой засветки. Для решения поставленной задачи в устройство для контроля оптико-электронных систем, включающее держатель для размещения тест-объекта и систему подсветки, введен источник световой засветки, размещенный на оптической оси за держателем для размещения тест-объекта, включающий излучатель и оптическую проекционную систему, держатель для размещения тест-объекта выполнен в виде пластины с отверстием, расположенным соосно отверстию в тест-объекте, а оптическая проекционная система установлена на расстоянии, обеспечивающем расположение изображения тела свечения излучателя в плоскости тест-объекта в центре отверстия держателя. Держатель для размещения тест-объекта, система подсветки и источник световой засветки могут быть размещены в светонепроницаемом корпусе, имеющем выходное отверстие, в котором установлен объектив, оптически связанный с тест-объектом таким образом, что плоскость тест-объекта совпадает с фокальной плоскостью объектива. В устройство может быть дополнительно введена сетка с перекрестием, размещенная в отверстии держателя для размещения тест-объекта таким образом, что плоскость сетки совпадает с плоскостью тест-объекта, и установленная с возможностью ввода/вывода. Между источником световой засветки и держателем для размещения тест-объекта может быть установлен ослабитель светового излучения с возможностью ввода/вывода. В устройство может быть дополнительно введена диафрагма, установленная в отверстии держателя для размещения тест-объекта с возможностью ввода/вывода. Введение в устройство источника световой засветки, размещенного на оптической оси за держателем для размещения тест-объекта, включающего излучатель и оптическую проекционную систему, выполнение держателя для размещения тест-объекта в виде пластины 2 42042008.02.28 с отверстием, расположенным соосно отверстию в тест-объекте, размещение оптической проекционной системы на расстоянии, обеспечивающем расположение изображения тела свечения излучателя в плоскости тест-объекта в центре отверстия держателя, дает возможность наблюдения в поле зрения контролируемой оптико-электронной системы мощного локального источника световой засветки и обеспечивает возможность контроля работоспособности оптико-электронных систем с необходимой разрешающей способностью при наличии в поле зрения мощного локального источника засветки. Сущность полезной модели поясняется чертежом. На фигуре изображена принципиальная схема устройства. Устройство для контроля оптико-электронных систем содержит держатель 1 для размещения тест - объекта 2, систему подсветки 3, источник световой засветки 4, размещенный на оптической оси за держателем 1 для размещения тест-объекта 2 и состоящий из излучателя 5 и оптической проекционной системы 6, корпус 7, имеющий выходное отверстие, в котором установлен объектив 8, оптически связанный с тест-объектом 2 таким образом, что плоскость тест-объекта 2 совпадает с фокальной плоскостью объектива 8, сетку 9,устанавливаемую в отверстии держателя 1 для размещения тест-объекта 2 при совмещении фокальной плоскости объектива 8 с плоскостью тест-объекта 2, ослабитель 10, устанавливаемый между источником световой засветки 4 и держателем 1 для размещения тестобъекта 2 и служащий для ослабления светового потока источника световой засветки 4,диафрагму 11, устанавливаемую в отверстии держателя 1 для размещения тест-объекта 2 для изменения размера изображения тела свечения излучателя 5 в плоскости тест-объекта 2. Устройство работает следующим образом. Контролируемую оптико-электронную систему 12 устанавливают перед устройством таким образом, чтобы входной зрачок ее объектива оказался напротив выходного зрачка объектива 8. Включают систему подсветки 3. Поворотами контролируемой оптикоэлектронной системы 12 добиваются совпадения реперных отметок на краях изображения тест-объекта 2 с краями экрана видеомонитора 13. Включают источник световой засветки 4. По экрану видеомонитора 13 проверяют работоспособность контролируемой оптикоэлектронной системы 12 с необходимой разрешающей способностью в условиях локальной мощной световой засветки. При необходимости ослабления светового потока источника световой засветки 4 в оптический тракт вводят ослабитель 10. При необходимости изменения размера изображения тела свечения излучателя 5 в плоскости тест-объекта 2 в отверстие держателя 1 для размещения тест-объекта 2 устанавливают диафрагму 11. При совмещении фокальной плоскости объектива 8 с плоскостью тест-объекта 2 в отверстие держателя 1 для размещения тест-объекта 2 устанавливают сетку 9. Таким образом, устройство для контроля оптико-электронных систем обеспечивает возможность контроля работоспособности оптико-электронных систем с необходимой разрешающей способностью при наличии в поле зрения мощного локального источника световой засветки, что расширяет функциональные возможности применения устройства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
