Предварительно напряженная железобетонная мостовая балка и способ ее изготовления
Номер патента: 4129
Опубликовано: 30.09.2001
Авторы: Тимохин Павел Николаевич, Подлозный Эдуард Дмитриевич
Текст

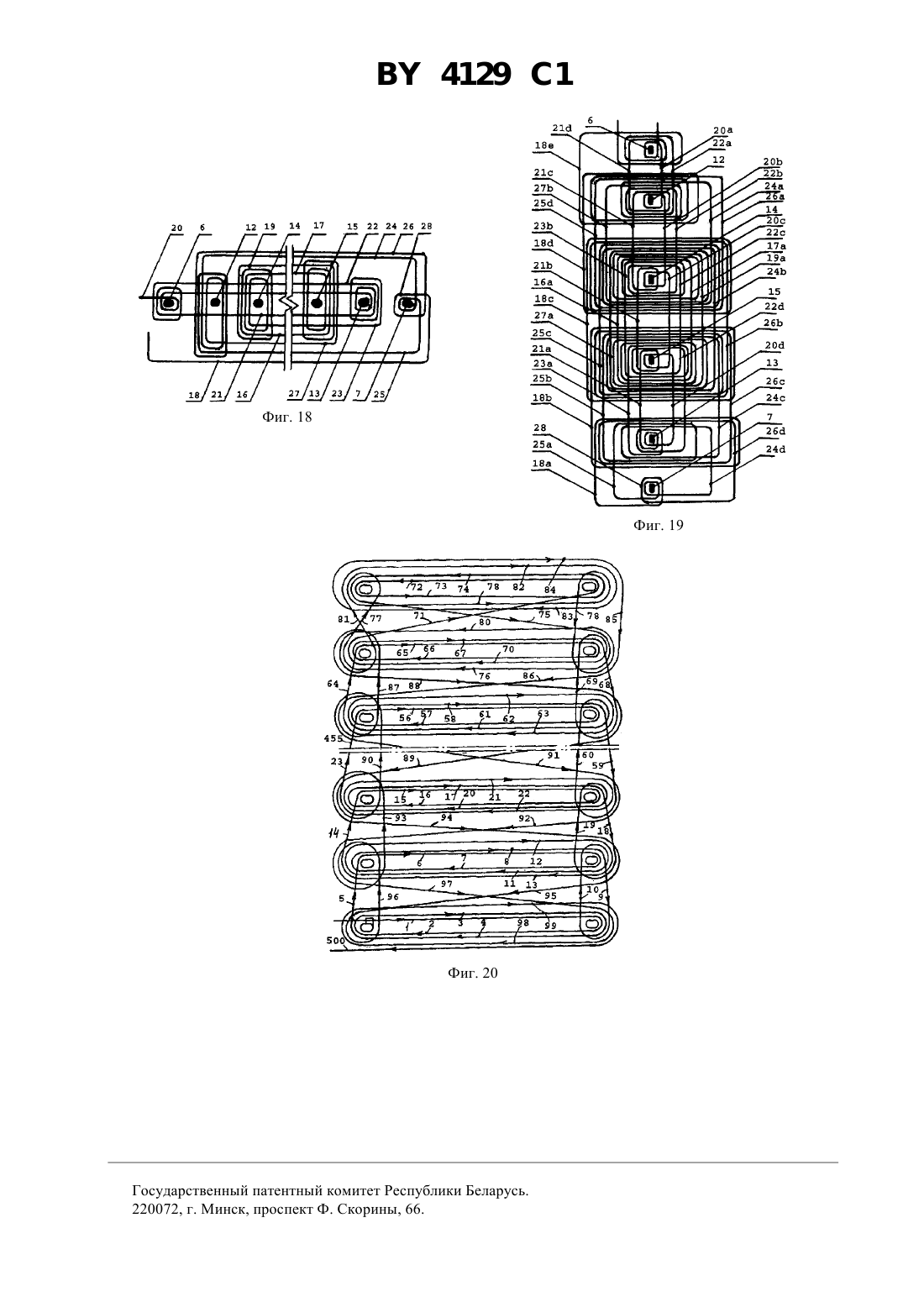

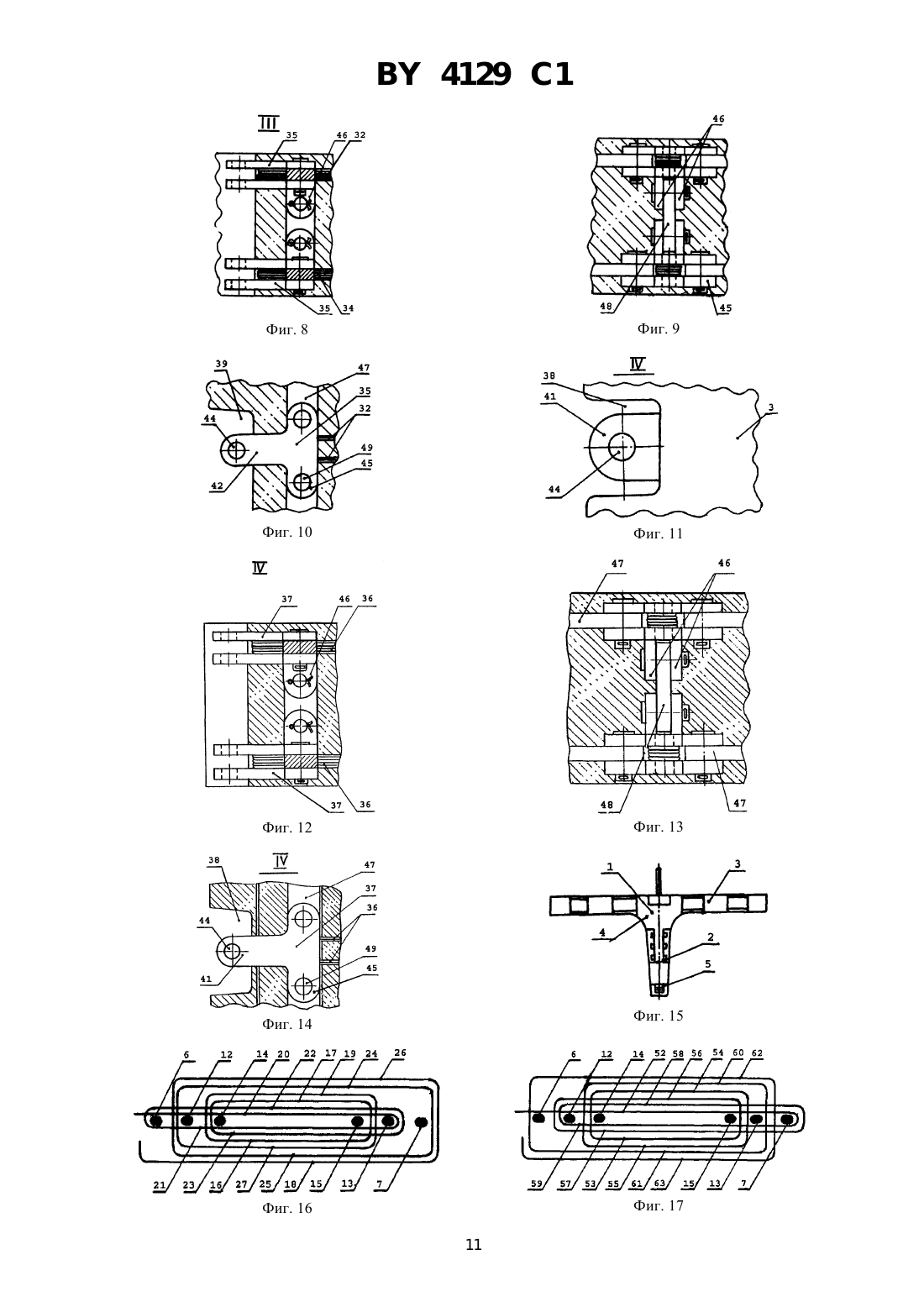

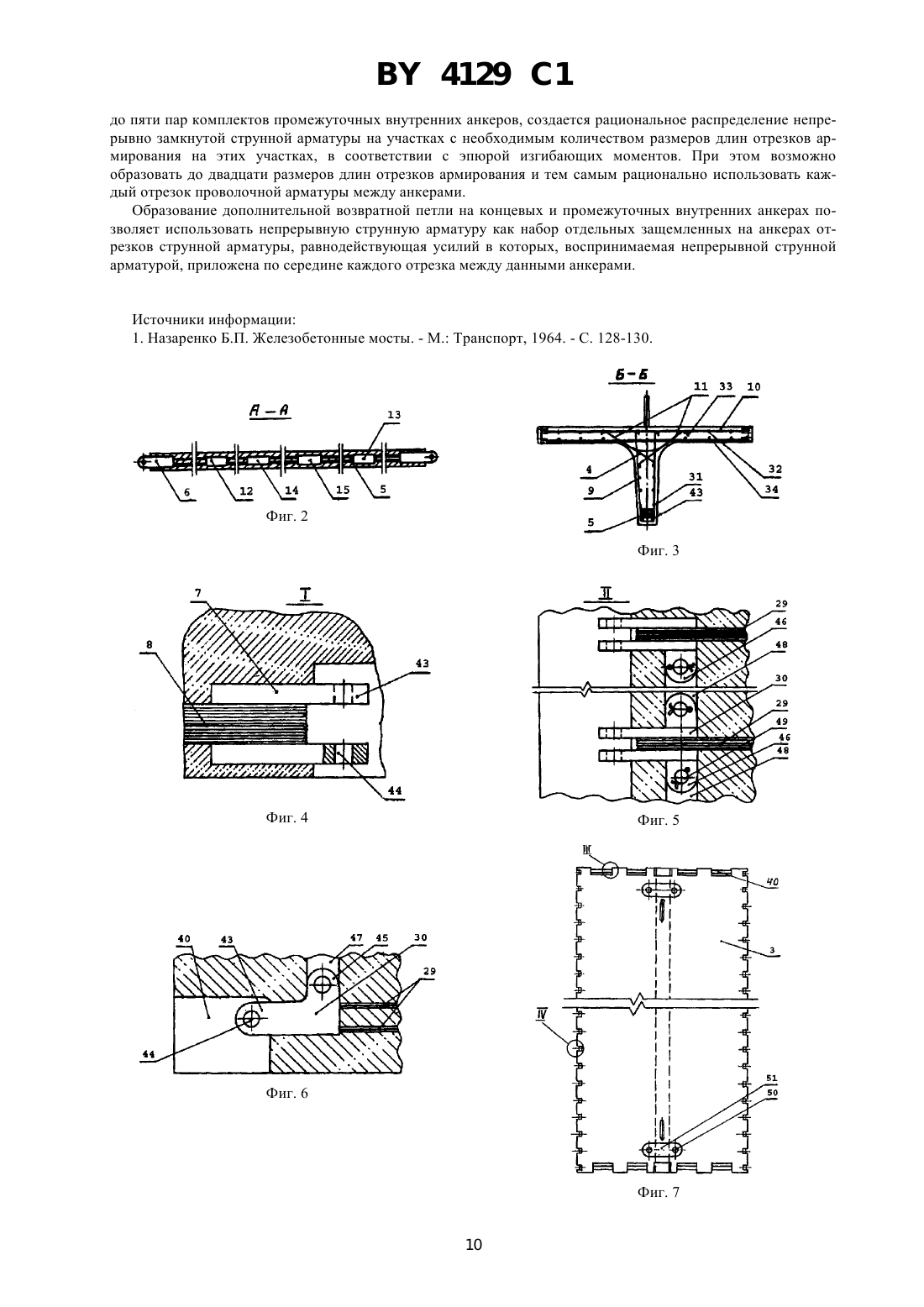

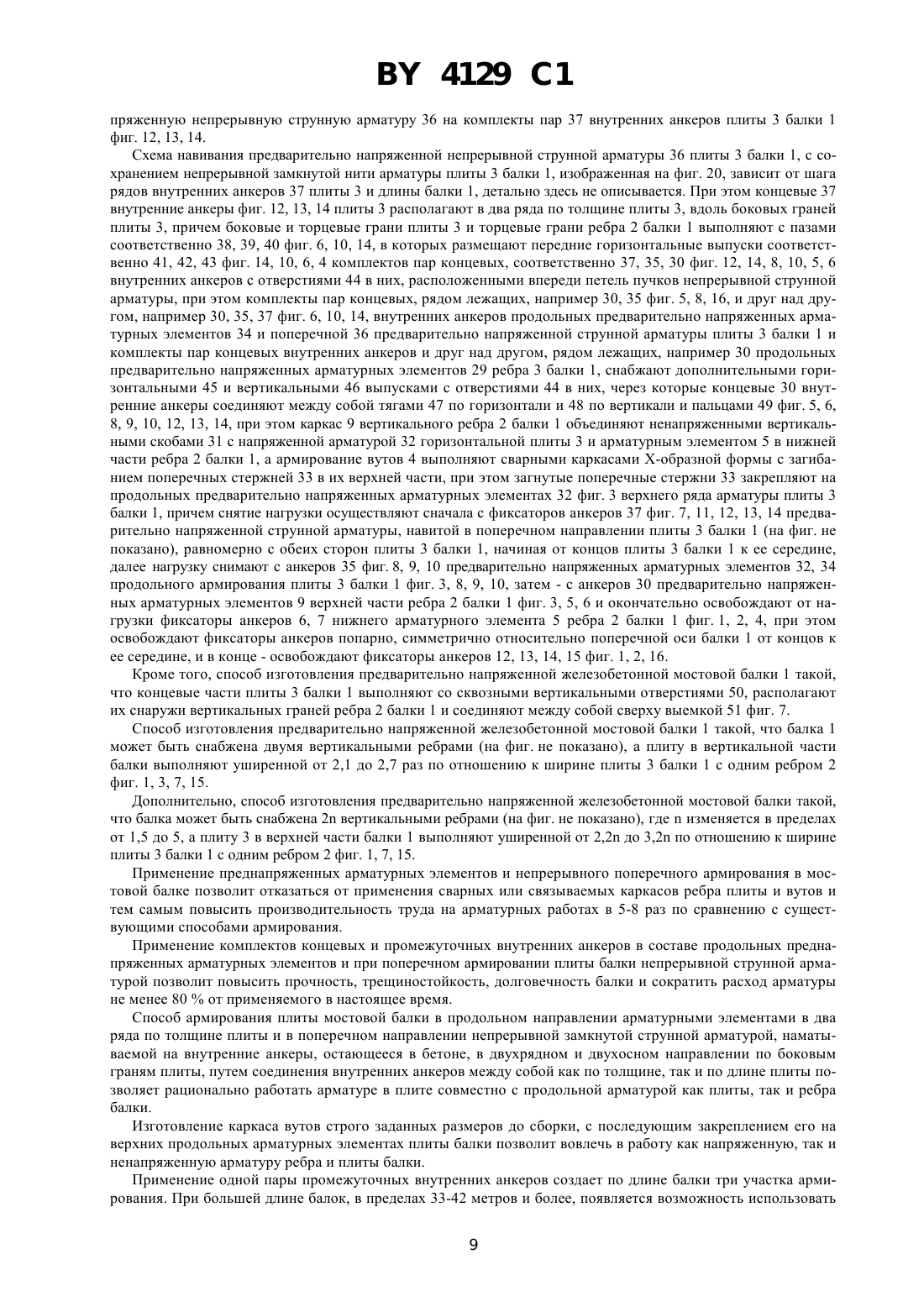

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННАЯ ЖЕЛЕЗОБЕТОННАЯ МОСТОВАЯ БАЛКА И СПОСОБ ЕЕ ИЗГОТОВЛЕНИЯ(73) Патентообладатели Тимохин Павел Николаевич, Подлозный Эдуард Дмитриевич(57) 1. Предварительно напряженная железобетонная мостовая балка, выполненная в виде вертикального прямоугольного ребра, горизонтальной плиты в верхней части балки и вутов, включающая арматурный элемент с парой концевых внутренних анкеров и пучками из предварительно напряженной непрерывной струнной арматуры, расположенный в нижней части ребра балки, вертикальный каркас вертикального ребра балки, арматуру плиты и арматуру вутов, отличающаяся тем, что арматурный элемент в нижней части ребра балки снабжен комплектами пар промежуточных внутренних анкеров, остающихся в бетоне, в количестве комплектов пар от одного до пяти, при этом пучки из предварительно напряженной непрерывной струнной арматуры навиты слоями на комплекты пар концевых и промежуточных внутренних анкеров по высоте каждого анкера как единый арматурный элемент в виде участков непрерывного армирования длин отрезков непрерывной струнной арматуры симметричными и несимметричными относительно поперечной оси балки отрезками непрерывного армирования, смещенными относительно друг друга в интервале от двух до двадцати участков непрерывного армирования длин отрезков непрерывной струнной арматуры участков между концевыми и промежуточными внутренними анкерами, причем в каждом слое количество участков непрерывного армирования длин симметричных и несимметричных отрезков непрерывной струнной арматуры равно числу пар промежуточных внутренних анкеров, а каждый внутренний концевой и промежуточный анкер выполнен в виде сплошного прямоугольного тела с закругленной частью в местах навивки непрерывной струнной арматуры и с канавками на наружной поверхности по высоте каждого анкера, в местах обхвата анкера непрерывной струнной арматурой, причем в каждой канавке уложена петля одного отрезка непрерывной струнной арматуры,а каждый Фиг. 1 внутренний анкер в нижней части выполнен с гнездом, имеющим в поперечном сечении форму усеченного клина, а в продольном - форму параллелограмма, при этом каждая пара концевых и промежуточных внутренних анкеров на участках симметричного и несимметричного отрезков непрерывного армирования обвита непрерывной струнной арматурой с дополнительной возвратной петлей на каждом концевом и промежуточном внутреннем анкере, а начало и конец непрерывной струнной арматуры закреплены на одном из конце 4129 1 вых внутренних анкеров, при этом вертикальный каркас вертикального ребра балки в средней и верхней его части выполнен из продольных предварительно напряженных арматурных элементов на всю длину балки с концевыми внутренними анкерами, а арматура плиты балки выполнена в виде отдельных продольных на всю длину балки предварительно напряженных арматурных элементов с концевыми внутренними анкерами и непрерывной струнной арматурой, и дополнительно в поперечном направлении плиты навита предварительно напряженная непрерывная струнная арматура на комплекты пар концевых внутренних анкеров, при этом концевые внутренние анкеры плиты расположены в два ряда по толщине плиты вдоль боковых и торцевых граней плиты, причем боковые и торцевые грани плиты и торцевые грани ребра балки выполнены с пазами,в которых размещены передние горизонтальные выпуски комплектов пар концевых внутренних анкеров с отверстиями в них, расположенными впереди петель пучков непрерывной струнной арматуры, при этом комплекты пар концевых, рядом лежащих и друг над другом, внутренних анкеров продольных арматурных элементов и поперечной арматуры плиты балки, и комплекты пар концевых внутренних анкеров, рядом лежащих и друг над другом, продольных предварительно напряженных арматурных элементов ребра балки снабжены дополнительными горизонтальными и вертикальными выпусками с отверстиями в них для соединения концевых внутренних анкеров между собой по горизонтали и вертикали тягами и пальцами, при этом вертикальный каркас вертикального ребра балки объединен ненапряженными вертикальными скобами с напряженной арматурой горизонтальной плиты и арматурным элементом в нижней части вертикального ребра балки, а арматура вутов выполнена в виде сварных каркасов -образной формы с загнутыми поперечными стержнями в их верхней части, закрепленными на продольных предварительно напряженных арматурных элементах верхнего ряда арматуры плиты балки. 2. Предварительно напряженная железобетонная мостовая балка по п. 1, отличающаяся тем, что концевые части плиты балки выполнены со сквозными вертикальными отверстиями, расположенными снаружи вертикальных граней ребра балки и объединенными между собой сверху выемкой. 3. Способ изготовления предварительно напряженной железобетонной мостовой балки, заключающийся в установке в форме фиксаторов с комплектом концевых внутренних анкеров, навивке пучков из непрерывной струнной арматуры с предварительным напряжением арматурного элемента, расположенного в нижней части ребра балки, в выполнении вертикального каркаса вертикального ребра балки, в армировании плиты и вутов, в формовке, термообработке, снятии нагрузки с фиксаторов с передачей ее на бетон и распалубке, отличающийся тем, что форму снабжают фиксаторами с комплектами пар промежуточных внутренних анкеров, остающихся в бетоне, в количестве комплектов пар от одного до пяти, при этом пучки из предварительно напряженной непрерывной струнной арматуры арматурного элемента навивают слоями на комплекты пар концевых и промежуточных внутренних анкеров по высоте каждого анкера и выполняют как единый арматурный элемент в виде участков непрерывного армирования длин отрезков непрерывной струнной арматуры, симметричными и несимметричными относительно поперечной оси балки отрезками непрерывного армирования, со смещением относительно друг друга в интервале от двух до двадцати участков непрерывного армирования длин отрезков непрерывной струнной арматуры участков между концевыми и промежуточными внутренними анкерами, причем в каждом слое количество участков непрерывного армирования длин симметричных и несимметричных отрезков непрерывной струнной арматуры равно числу пар промежуточных внутренних анкеров, а каждый внутренний концевой и промежуточный анкеры, выполняют в виде сплошного прямоугольного тела с закругленной частью в местах навивки непрерывной струнной арматуры и с канавками на наружной поверхности по высоте каждого анкера, в местах обхвата анкера непрерывной струнной арматурой, причем в каждой канавке укладывают петлю одного отрезка непрерывной струнной арматуры, а каждый внутренний анкер в нижний части выполняют с гнездом, имеющим в поперечном сечении форму усеченного клина, а в продольном - параллелограмма, при этом каждую пару концевых и промежуточных внутренних анкеров на участках симметричного и несимметричного отрезков непрерывного армирования обхватывают непрерывной струнной арматурой с дополнительной возвратной петлей на каждом концевом и промежуточном внутреннем анкере, а начало и конец непрерывной струнной арматуры закрепляют на одном из концевых внутренних анкеров, при этом вертикальный каркас вертикального ребра балки в средней и верхней его части выполняют из продольных предварительно напряженных арматурных элементов на всю длину балки с концевыми внутренними анкерами, а армирование плиты балки выполняют в виде отдельных продольных на всю длину балки предварительно напряженных арматурных элементов с концевыми внутренними анкерами и непрерывной струнной арматурой и дополнительно в поперечном направлении плиты навивают предварительно напряженную непрерывную струнную арматуру на комплекты пар концевых внутренних анкеров, при этом концевые внутренние анкеры плиты располагают в два ряда по толщине плиты вдоль боковых и торцевых граней плиты, причем боковые и торцевые грани плиты и торцевые грани ребра балки выполняют с пазами, в которых размещают передние горизонтальные выпуски комплектов пар концевых внутренних анкеров с отверстиями в них, расположенными впереди петель пучков непрерывной струнной арматуры, при этом комплекты пар концевых, рядом лежащих и друг над другом, внутренних анкеров продольных предварительно напряженных арматурных элементов и поперечной предварительно напряженной струнной арматуры плиты балки, и комплекты пар концевых внутренних анке 2 4129 1 ров, рядом лежащих и друг над другом, продольных предварительно напряженных арматурных элементов ребра балки снабжают дополнительными горизонтальными и вертикальными выпусками с отверстиями в них, через которые концевые внутренние анкеры соединяют между собой по горизонтали и вертикали тягами и пальцами, при этом вертикальный каркас вертикального ребра балки объединяют ненапряженными вертикальными скобами с напряженной арматурой горизонтальной плиты и арматурным элементом в нижней части ребра балки, а армирование вутов выполняют сварными каркасами Х-образной формы с загнутыми поперечными стержнями в их верхней части, при этом загнутые поперечные стержни закрепляют на продольных предварительно напряженных арматурных элементах верхнего ряда арматуры плиты балки,причем снятие нагрузки осуществляют сначала с фиксаторов анкеров предварительно напряженной непрерывной струнной арматуры, навитой в поперечном направлении плиты балки, равномерно с обеих сторон плиты, начиная от концов плиты балки к ее середине, далее нагрузку снимают с анкеров предварительно напряженных арматурных элементов продольного армирования плиты балки, затем - с анкеров предварительно напряженных арматурных элементов верхней части ребра балки и окончательно освобождают от нагрузки фиксаторы анкеров нижнего арматурного элемента ребра балки, при этом освобождают фиксаторы анкеров попарно, симметрично относительно поперечной оси балки, от концов к ее середине. 4. Способ изготовления предварительно напряженной железобетонной мостовой балки по п. 3, отличающийся тем, что концевые части плиты балки выполняют со сквозными вертикальными отверстиями, располагая их снаружи вертикальных граней ребра балки и соединяя между собой сверху выемкой. Изобретение относится к области строительства, а именно к непрерывно армированным железобетонным конструкциям и способам их изготовления. Наиболее близкой по технологической сущности является предварительно напряженная железобетонная мостовая балка, выполненная в виде вертикального прямоугольного ребра, горизонтальной плиты в верхней части балки и вутов, включающая арматурный элемент с парой концевых внутренних анкеров и пучками из предварительно напряженной непрерывной струнной арматуры арматурного элемента, расположенный в нижней части ребра балки, каркас вертикального ребра балки, арматуру вутов и арматуру плиты 1. Недостатком данной конструкции мостовой балки является то, что арматурный элемент, расположенный в нижней части ребра балки, выполнен в виде трех пучков из предварительно напряженной непрерывной струнной арматуры, с симметричными отрезками относительно поперечной оси балки, и закреплен на внутренних промежуточных анкерах, а центр тяжести и равнодействующая усилий каждого пучка арматурного элемента располагаются в среднем сечении балки по длине. Наличие ненапрягаемой арматуры в средней и верхней части ребра балки и плите не дает возможности обеспечить трещиностойкость и несущую способность балки. Конструкция сварного соединения балок между собой не создает надежности и долговечности конструкции моста в виду релаксации напряжений в арматуре с потерей ее механических свойств и вызывает дополнительный расход металла. Задача изобретения устройства является повышение несущей способности, жесткости, трещиностойкости и увеличение долговечности мостовой балки, сокращение расхода металла и трудозатрат при ее изготовлении. Указанная задача изобретения достигается тем, что предварительно напряженная железобетонная мостовая балка, выполненная в виде вертикального прямоугольного ребра, горизонтальной плиты в верхней части балки и вутов, включающая арматурный элемент с парой концевых внутренних анкеров и пучками из предварительно напряженной непрерывный струнной арматуры, расположенной в нижней части ребра балки,вертикальный каркас вертикального ребра балки, арматуру плиты и арматуру вутов, где арматурный элемент в нижней части ребра балки снабжен комплектами пар промежуточных внутренних анкеров, остающихся в 3 4129 1 бетоне, в количестве комплектов пар от одного до пяти, при этом пучки из предварительно напряженной непрерывной струнной арматуры навиты слоями на комплекты пар концевых и промежуточных внутренних анкеров по высоте каждого анкера как единый арматурный элемент, в виде участков непрерывного армирования длин отрезков непрерывной струнной арматуры симметричными и несимметричными относительно поперечной оси балки отрезками непрерывного армирования, смещенными относительно друг друга в интервале от двух до двадцати участков непрерывного армирования длин отрезков непрерывной струнной арматуры участков между концевыми и промежуточными внутренними анкерами, причем в каждом слое количество участков непрерывного армирования длин симметричных и несимметричных отрезков непрерывной струнной арматуры равно числу пар промежуточных внутренних анкеров, а каждый внутренний концевой и промежуточный анкер выполнен в виде сплошного прямоугольного тела с закругленной частью в местах навивки непрерывной струнной арматуры и с канавками на наружной поверхности по высоте каждого анкера, в местах обхвата анкера непрерывной струнной арматурой, причем в каждой канавке уложена петля одного отрезка непрерывной струнной арматуры, а каждый внутренний анкер в нижней части выполнен с гнездом, имеющим в поперечном сечении форму усеченного клина, а в продольном - форму параллелограмма, при этом каждая пара концевых и промежуточных внутренних анкеров на участках симметричного и несимметричного отрезков непрерывного армирования обвита непрерывной струнной арматурой с дополнительной возвратной петлей на каждом концевом промежуточном внутреннем анкере, а начало и конец непрерывной струнной арматуры закреплены на одном из концевых внутренних анкеров, при этом вертикальный каркас вертикального ребра балки в средней и верхней его части выполнен из продольных предварительно напряженных арматурных элементов на всю длину балки, с концевыми внутренними анкерами, арматура плиты балки выполнена в виде отдельных продольных на всю длину балки предварительно напряженных арматурных элементов с концевыми внутренними анкерами и непрерывной струнной арматурой, и дополнительно в поперечном направлении плиты навита предварительно напряженная непрерывная струнная арматура на комплекты пар концевых внутренних анкеров, при этом концевые внутренние анкеры плиты расположены в два ряда по толщине плиты вдоль боковых и торцевых граней плиты, причем боковые и торцевые грани плиты и торцевые грани ребра балки выполнены с пазами, в которых размещены передние горизонтальные выпуски комплектов пар концевых внутренних анкеров с отверстиями в них, расположенными впереди петель пучков непрерывной струнной арматуры, при этом комплекты пар концевых, рядом лежащих и друг над другом, внутренних анкеров продольных арматурных элементов и поперечной арматуры плиты балки, и комплекты пар концевых внутренних анкеров, рядом лежащих и друг над другом, продольных предварительно напряженных арматурных элементов ребра балки снабжены дополнительными горизонтальными и вертикальными выпусками с отверстиями в них для соединения концевых внутренних анкеров между собой по горизонтали и вертикали тягами и пальцами. При этом вертикальный каркас вертикального ребра балки объединен ненапряженными вертикальными скобами с напряженной арматурой горизонтальной плиты и арматурным элементом в нижней части вертикального ребра балки, а арматура вутов выполнена в виде сварных каркасов Х-образной формы с загнутыми поперечными стержнями в их верхней части, закрепленными на продольных предварительно напряженных арматурных элементах верхнего ряда арматуры плиты балки. В предварительно напряженной железобетонной мостовой балке концевые части плиты балки могут быть выполнены со сквозными вертикальными отверстиями, расположенными снаружи вертикальных граней ребра балки и объединенными между собой сверху выемкой. Предварительно напряженная железобетонная мостовая балка может быть также выполнена с двумя вертикальными ребрами и плитой в верхней части балки, выполненной уширенной от 2,1 до 2,7 раз по отношению к ширине плиты балки с одним ребром. Предварительно напряженная железобетонная мостовая балка может быть также выполнена с 2 вертикальными ребрами, гдеизменяется в пределах от 1,5 до 5, и плитой в верхней части балки, выполненной уширенной от 2,2 до 3,2 раз по отношению к ширине плиты балки с одним ребром. На фиг. 1 показана предварительно напряженная железобетонная мостовая балка, вид сбоку, с комплектом пар концевых и промежуточных внутренних анкеров нижнего арматурного элемента, на фиг. 2 - то же,вид А-А фиг. 1, на фиг. 3 - то же, поперечный разрез балки по Б-Б на фиг. 1 с продольной и поперечной предварительно напряженной и ненапряженной арматурой, на фиг. 4 - узел 1 фиг. 1 - концевой внутренний анкер с передними выпусками нижнего арматурного элемента, на фиг. 5 - узелфиг. 1, вид спереди, на фиг. 6 - то же, вид сверху фиг. 5, на фиг. 7 показана предварительно напряженная железобетонная мостовая балка вид сверху фиг. 1, повернутая на 90 , на фиг. 8 - узелплиты балки фиг. 7, вид спереди, на фиг. 9 - то же, вид сбоку фиг. 8, на фиг. 10 - то же, вид сверху фиг. 8, на фиг. 11 - узелплиты балки фиг. 7, вид сверху в увеличенном масштабе, на фиг. 12 - узелплиты балки, вид спереди, в разрезе, на фиг. 13 - то же, вид сбоку фиг. 12, на фиг. 14 - то же, вид сверху фиг. 12, на фиг. 15 - предварительно напряженная железобетонная мостовая балка, вид с торца, на фиг. 16 - изображен нечетный слой участков непрерывного армирования арматурного элемента нижней части ребра балки, на фиг. 17 - то же, только четный слой, на фиг. 18 - то же, что и на фиг. 16, только с обхватом концевых внутренних анкеров возвратной петлей, на фиг. 19 - то же, что и на 4 4129 1 фиг. 16, только с обхватом как концевых, так и промежуточных внутренних анкеров возвратной петлей, на фиг. 20 - схема поперечного армирования одного ряда предварительно напряженной непрерывной струнной арматурой плиты балки. Предварительно напряженная железобетонная мостовая балка 1 фиг. 1, 7, 15, выполненная в виде вертикального прямоугольного ребра 2, горизонтальной плиты 3 фиг. 1, 7, 15 в верхней части балки 1 и вутов 4 фиг. 3, 15, включающая арматурный элемент 5 фиг. 1, 3, 15 с парой концевых 6, 7 фиг. 1, 2 и внутренних анкеров и пучками 8 фиг. 4 из предварительно напряженной непрерывной струнной арматуры, расположенный в нижней части ребра 2 балки 1, каркас 9 фиг. 3, вертикального ребра 2 балки 1, арматуру 10 плиты 3 и арматуру 11 вутов 4 фиг. 3, где арматурный элемент 5 в нижней части ребра 2 балки 1 снабжен комплектами пар промежуточных 12, 13, 14, 15 фиг. 1, 2 внутренних анкеров, остающихся в бетоне, в количестве комплектов пар от одного до пяти, при этом пучки 8 фиг. 4 из предварительно напряженной непрерывной струнной арматуры навиты слоями на комплекты пар концевых 6, 7 фиг. 1, 2 и промежуточных 12, 13, 14, 15 фиг. 1, 2 внутренних анкеров по высоте каждого анкера как единый арматурный элемент 5 фиг. 1, 2, 15 в виде участков непрерывного армирования длин отрезков непрерывной струнной арматуры симметричными 16, 17, 18,19 и несимметричными 20, 21, 22, 23, 24, 25, 26, 27 фиг. 16, 18 относительно поперечной оси балки отрезками непрерывного армирования, смещенными относительно друг друга в интервале от двух до двадцати участков непрерывного армирования длин отрезков непрерывной струнной арматуры участков между концевыми 6, 7 и промежуточными 12, 13, 14, 15 фиг. 16, 18 внутренними анкерами, причем в каждом слое количество участков непрерывного армирования длин симметричных и несимметричных отрезков непрерывной струнной арматуры равно числу пар промежуточных 12 и 13, 14 и 15 фиг 1, 2, 16, 18 внутренних анкеров. После навивания второго (четного) слоя производят навивание следующего - третьего (нечетного) слоя,смещенного относительно первого (нечетного) на 180 по длине балки. Аналогично выполняется навивание четвертого (четного) слоя, смещенного также относительно второго (четного) слоя на 180 по длине балки и т.д. (на фиг. не показано). Каждый внутренний концевой 6, 7 и промежуточный 12, 13, 14, 15 анкер фиг. 1, 2, 16, 18 выполнен в виде сплошного прямоугольного тела с закругленной частью в местах навивки непрерывной струнной арматуры и с канавками на наружной поверхности по высоте каждого анкера, в местах обхвата анкера непрерывной струнной арматурой, причем в каждой канавке уложена петля 28 одного отрезка непрерывной струнной арматуры фиг. 18, 19, а каждый внутренний анкер в нижней части выполнен с гнездом (на фиг. не показано),имеющем в поперечном сечении форму усеченного клина, а в продольном - форму параллелограмма, при этом каждая пара концевых 6, 7 и промежуточных 12, 13, 14, 15 внутренних анкеров на участках симметричного 16, 17, 18, 19 и несимметричного 20, 21, 22, 23, 24, 25, 26, 27 фиг. 16, 18 отрезков непрерывного армирования обвита непрерывной струнной арматурой с дополнительной возвратной петлей 28 на каждом концевом 6, 7 и промежуточном 12, 13, 14, 15 внутреннем анкере, а начало и конец непрерывной струнной арматуры закреплены на одном из концевых, например 6, внутренних анкеров (на фиг. не показано), при этом каркас 9 вертикального ребра 2 балки 1 фиг. 3 в средней и верхней его части выполнен из продольных предварительно напряженных арматурных элементов 29 фиг. 5, 6 на всю длину балки 1 с концевыми внутренними анкерами 30 фиг. 5, 6, а арматура 10 плиты 3 балки 1 фиг. 3 выполнена в виде отдельных на всю длину балки 1 продольных предварительно напряженных арматурных элементов 32, 34 с концевыми 35 внутренними анкерами фиг. 8, 9, 10 и непрерывной струнной арматурой и дополнительно в поперечном направлении плиты 3 навита предварительно напряженная непрерывная струнная арматура 36 на комплекты пар концевых 37 фиг. 12, 13, 14 внутренних анкеров, при этом концевые 37 внутренние анкеры плиты 3 фиг. 12, 14 расположены в два ряда по толщине плиты 3 вдоль боковых граней плиты 3, причем боковые и торцевые грани плиты 3 фиг. 11, 14 и торцевые грани ребра 2 балки 1 выполнены с пазами соответственно 38 -фиг. 11, 14 39 - фиг. 7, 8, 10 40 - фиг. 6, в которых размещены передние горизонтальные выпуски 41 фиг. 11 42 - фиг. 10 фиг. 6 комплектов пар концевых соответственно 37 - фиг. 12, 14 35 - фиг. 8, 10 30 фиг. 5, 6 внутренних анкеров с отверстиями 44 в них, расположенными впереди петель пучков непрерывной струной арматуры 36 - фиг. 12, 14 32 - фиг. 8, 10 29 - фиг. 5,6, при этом комплекты пар концевых 30 фиг. 5,6, рядом лежащих и друг над другом, например внутренних 37 фиг. 12, 13, 14 анкеров продольных арматурных элементов 32, 34 фиг. 8, 9, 10 и поперечной арматуры 36 плиты 3 фиг. 12, 14 балки 1, и комплекты пар концевых внутренних анкеров, например, 30 фиг. 5, 6, рядом лежащих и друг над другом, например, 30 фиг. 5, 6 продольных предварительно напряженных арматурных элементов 29 ребра 2 балки 1 фиг. 5, 6,снабжены дополнительными горизонтальными 45 фиг. 6 и вертикальными 46 фиг. 12, 13 выпусками с отверстиями 44 рис. 6, 10, 14 в них, для соединения концевых внутренних анкеров между собой по горизонтали и вертикали соответственно тягами 47, 48, пальцами 49 фиг. 5, 6, 9, 10, 13, 14, при этом каркас 9 вертикального ребра 2 фиг. 3 балки 1 объединен ненапряженными вертикальными скобами 31 фиг. 3 с напряженной арматурой 32 горизонтальной плиты 3 фиг. 3 и арматурным элементом 5 в нижней части вертикального ребра 2 балки 1 фиг. 3, а арматура 11 вутов 4 фиг. 3 выполнена в виде сварных каркасов Х-образной формы с загнутыми поперечными стержнями 33 в их верхней части фиг. 3, закрепленными на продольных предварительно напряженных арматурных элементах 32 верхнего ряда арматуры плиты 3 балки 1. 5 4129 1 Предварительно напряженная железобетонная мостовая балка может содержать в концевых частях плиты 3 сквозные вертикальные отверстия 50, расположенные снаружи вертикальных граней ребра 2 балки 1 и объединенные между собой выемкой 51 фиг. 7. Предварительно напряженная железобетонная мостовая балка может быть выполнена с двумя вертикальными ребрами и плитой 3 в верхней части балки 1, выполненной уширенной от 2,1 до 2,7 раз по отношению к ширине плиты 3 балки 1 с одним ребром 2 (на фиг. не показана). Предварительно напряженная железобетонная мостовая балка может быть также выполнена с 2 вертикальными ребрами, гдеизменяется в пределах от 1,5 до 5, и плитой 3 в верхней части балки 1, выполненной уширенной от 2,2 до 3,2 по отношению к ширине плиты 3 балки 1 с одним ребром 2 (на фиг. не показано). Предлагаемая конструкция предварительно напряженной железобетонной мостовой балки и способ ее изготовления изменяет характер работы предварительно напряженной струнной арматуры в бетоне, обеспечивают прочность бетона балки не только за счет сцепления струнной арматуры с бетоном, но в основном за счет использования прочности струнной арматуры на разрыв и прочности сжатой зоны бетона. Разработанная конструкция внутренних анкеров, с обхватом корпуса анкера как сплошного прямоугольного тела с закругленной частью в местах навивки непрерывной струнной арматуры и с канавками на наружной поверхности по высоте каждого анкера, в местах обхвата анкера непрерывной струнной арматурой, с учетом того, что в каждой канавке уложена петля одного отрезка непрерывной струнной арматуры в напряженном состоянии на концевых и промежуточных внутренних анкерах в бетоне заформованной и подвергнутой термообработке конструкции. Наличие гнезда в анкере и конструкция фиксатора анкера уменьшают массу анкера, позволяют использовать фиксаторы как постоянный элемент формы. Применение арматурного элемента в нижней части ребра балки разработанной конструкции с использованием как концевых, так и промежуточных внутренних анкеров, с непрерывной струнной арматурой из отрезков участков непрерывного армирования симметричных и несимметричных с обхватом концевых, и промежуточных внутренних анкеров дополнительной возвратной петлей, придает самостоятельность в работе каждому отрезку участка непрерывного армирования, с равнодействующей усилия по середине каждого участка, что обеспечивает получение равнодействующей усилия обжатия большей величины в наиболее нагруженной средней части длины балки, позволит повысить ее несущую способность и уменьшить габариты поперечного сечения балки. Конструкция промежуточных внутренних анкеров выполнена по патенту РФ 1052638. Конструкция концевых внутренних анкеров выполнена по патенту РФ 2070263. Конструкция нижнего арматурного элемента ребра балки выполнена по патенту РБ 3672, а конструкция арматурного элемента плиты балки выполнена по патенту РБ 2983. Наличие внутренних анкеров с замкнутой струнной арматурой, с устройством дополнительных петель на анкерах, позволяет надежно заанкерить струнную арматуру и тем самым избежать ползучести струнной арматуры в бетоне балки. Во избежание смятия бетона под анкером передача нагрузки от струнной арматуры на бетон может осуществляться через опорную площадку корпуса анкера. Применение ненапряженных вертикальных скоб ребра балкис горизонтальным каркасом в нижней части ребра балки и каркаса арматуры вутов обеспечивает совместную работу предварительно напряженной струнной арматуры как ребра, так и плиты балки, и обеспечит прочность конструкции балки как по изгибающему моменту, так и по поперечной силе, при экономии струнной арматуры до 60 по сравнению с армированием используемых конструкций. Соединение между собой анкеров, расположенных как в верхней части ребра, так и в плите балки по высоте и ширине ребра и плиты балки, способствует совместной работе продольной и поперечной предварительно напряженной струнной арматуры балки. Выполнение в концевых внутренних анкерах передних выпусков с отверстиями в них позволит соединить между собой мостовые балки с предварительным напряжением и тем самым обеспечит работу мостовой балки как неразрезной, позволит сэкономить не только ненапряженную, но и напряженную струнную арматуру и уменьшить поперечное сечение балки в местах стыков за счет создания непрерывного предварительного напряжения в балке, в сочетании с армированием ее как неразрезной. Наиболее близким по технологической сущности является способ армирования мостовой балки струнной арматурой методом непрерывной навивки, с расположением в нижней части трех арматурных элементов различной длины с симметричными участками длин относительно поперечной оси, проходящий через середину балки, при этом каждый из арматурных элементов укладывается один в другой, на одном и том же расстоянии по высоте, и они закрепляются на комплектах внутренних концевых анкеров, а равнодействующая усилия предварительного напряжения каждого арматурного элемента располагается в среднем сечении длины балки, а по высоте - на уровне половины высоты арматурного элемента 1. Недостатком данного способа изготовления является то, что равнодействующая усилия предварительного напряжения всех арматурных элементов располагается в среднем сечении длины балки и используется нерационально при работе на изгиб, а для увеличения несущей способности балки требуется увеличить расход 6 4129 1 арматуры. Кроме того, наличие гибких анкеров вызывает падение напряжений в арматурных элементах после изъятия фиксаторов из анкеров. В то же время способ изготовления балки обладает значительной трудоемкостью, т.к. первоначально необходимо изготовить арматурные элементы в кассетах, затем установить их в форму, а при распалубке затрудняется процесс освобождения кассеты от напряженной арматуры и изъятия анкеров из бетона балки. Армирование верхней части ребра балки и плиты балки ненапряженной стержневой арматурой требует большого расхода металла, а в тоже время не придает ей большой прочности и жесткости, и сам процесс армирования является трудоемким. Процесс сборки балок между собой в поперечном направлении при монтаже посредством сварки оказывает вредное воздействие на напряженную арматуру, что,согласно СНиП 02.03.01-84, недопустимо, так как под действием электрического тока происходит релаксация металла с потерей механических свойств арматуры. Задачей изобретения способа является повышение технологичности изготовления предварительно напряженной мостовой балки при сокращении расхода напрягаемой арматуры и снижение трудозатрат при армировании и ускорении монтажа балки. Выполнение указанной задачи достигается тем, что способ изготовления предварительно напряженной железобетонной мостовой балки, заключающийся в установке в форме фиксаторов с комплектом концевых внутренних анкеров, навивке пучков из непрерывной струнной арматуры с предварительным напряжением арматурного элемента, расположенного в нижней части ребра балки, в выполнении вертикального каркаса вертикального ребра балки, в армировании плиты и вутов, формовке, термообработке, снятии нагрузки с фиксаторов, с передачей ее на бетон и распалубке, где форму снабжают фиксаторами с комплектами пар промежуточных внутренних анкеров, остающихся в бетоне, в количестве комплектов пар от 1 до 5, при этом пучки из предварительно напрягаемой непрерывной струнной арматуры арматурного элемента навивают слоями на комплекты пар концевых и промежуточных внутренних анкеров по высоте каждого анкера и выполняют как единый арматурный элемент в виде участков непрерывного армирования длин отрезков непрерывной струнной арматуры, симметричными и несимметричными относительно поперечной оси балки отрезками непрерывного армирования, со смещением относительно друг друга в интервале от двух до двадцати участков непрерывного армирования длин отрезков непрерывной струнной арматуры участков между концевыми и промежуточными внутренними анкерами, причем в каждом слое количество участков непрерывного армирования длин, симметричных и несимметричных отрезков непрерывной струнной арматуры равно числу пар промежуточных внутренних анкеров, а каждый концевой и промежуточный внутренний анкер выполняют в виде сплошного прямоугольного тела с закругленной частью, в местах навивки непрерывной струнной арматуры и с канавками на наружной поверхности по высоте каждого анкера, в местах обхвата анкера непрерывной струнной арматурой, причем в каждой канавке укладывают петлю одного отрезка непрерывной струнной арматуры, а каждый внутренний анкер в нижней части выполняют с гнездом,имеющим в поперечном сечении форму усеченного клина, а в продольном - параллелограмма, при этом каждую пару концевых и промежуточных внутренних анкеров на участках симметричного и несимметричного отрезков непрерывного армирования обхватывают непрерывной струнной арматурой с дополнительной возвратной петлей на каждом концевом и промежуточном внутреннем анкере, а начало и конец непрерывной струнной арматуры закрепляют на одном из концевых внутренних анкеров, при этом каркас вертикального ребра балки в средней и верхней его части выполняют из продольных предварительно напряженных арматурных элементов на всю длину балки с концевыми внутренними анкерами, а армирование плиты балки выполняют в виде отдельных продольных на всю длину балки предварительно напряженных арматурных элементов с концевыми внутренними анкерами и непрерывной струнной арматурой и дополнительно в поперечном направлении плиты навивают предварительно напряженную непрерывную струнную арматуру на комплекты пар концевых внутренних анкеров, при этом концевые внутренние анкеры плиты располагают в два ряда по толщине плиты вдоль боковых граней плиты, причем боковые и торцевые грани плиты и торцевые грани ребра балки выполняют с пазами, в которых размещают передние горизонтальные выпуски комплектов пар концевых внутренних анкеров с отверстиями в них, расположенными впереди петель пучков непрерывной струнной арматуры, при этом комплекты пар концевых, рядом лежащих и друг над другом,внутренних анкеров продольных предварительно напряженных арматурных элементов и поперечной предварительно напряженной струнной арматуры плиты балки и комплекты пар концевых внутренних анкеров,рядом лежащих и друг над другом, продольных предварительно напряженных арматурных элементов ребра балки снабжают дополнительными горизонтальными и вертикальными выпусками с отверстиями в них, через которые концевые внутренние анкеры соединяют между собой по горизонтали и вертикали тягами и пальцами, при этом вертикальный каркас вертикального ребра балки объединяют ненапряженными вертикальными скобами с напряженной арматурой горизонтальной плиты и арматурным элементом в нижней части ребра балки, а армирование вутов выполняют сварными каркасами Х-образной формы с загибанием поперечных стержней в их верхней части, при этом загнутые поперечные стержни закрепляют на продольных предварительно напряженных арматурных элементах верхнего ряда арматуры плиты балки, причем снятие нагрузки осуществляют сначала с фиксаторов анкеров предварительно напряженной непрерывной струнной арматуры, навитой в поперечном направлении плиты балки, равномерно с обеих сторон плиты, начиная от концов плиты балки к ее середине, далее нагрузку снимают с анкеров предварительно напряженных 7 4129 1 арматурных элементов продольного армирования плиты балки, затем - с анкеров предварительно напряженных арматурных элементов верхней части ребра балки и окончательно освобождают от нагрузки фиксаторы анкеров нижнего арматурного элемента ребра балки, при этом освобождают фиксаторы анкеров попарно,симметрично относительно поперечной оси балки, от концов к ее середине. Кроме того, способ изготовления предварительно напряженной железобетонной мостовой балки может предусматривать то, что концевые части плиты балки выполняют со сквозными вертикальными отверстиями, которые располагают снаружи вертикальных граней ребра балки и соединяют их между собой сверху выемкой. Способ изготовления предварительно напряженной железобетонной мостовой балки такой, что балка может быть снабжена двумя вертикальными ребрами, а плиту в верхней части балки выполняют уширенной от 2,1 до 2,7 раз по отношению к ширине балки с одним ребром. Дополнительно способ изготовления предварительно напряженной железобетонной мостовой балки может быть такой, что балку снабжают 2 вертикальными ребрами, гдеизменяется в пределах от 1,5 до 5, а плиту в верхней части балки выполняют уширенной от 2,2 до 3,2 раз по отношению к ширине плиты балки с одним ребром. На фиг. 16 показана принципиальная схема способа навивания непрерывной струнной арматуры нечетного слоя участков армирования как симметричного, так и несимметричного отрезков армирования с обхватыванием концевых внутренних анкеров на 180 , на фиг. 17 то же, что и на фиг. 16, но четного слоя, на фиг. 18 то же, что и на фиг. 16, но с обхватыванием анкеров дополнительной возвратной петлей, на фиг. 19 то же,что и на фиг. 16, но с обхватыванием анкеров возвратной петлей как внутренних концевых, так и внутренних промежуточных, на фиг. 20 показана принципиальная схема способа навивания непрерывной струнной арматуры верхнего и нижнего рядов струнной арматуры плиты балки. Способ изготовления предварительно напряженной железобетонной мостовой балки 1, заключающейся в установке в форме фиксаторов (на фиг. не показаны) с комплектом концевых 6, 7 фиг. 1, 2 внутренних анкеров, навивке пучков 8 фиг. 4 из непрерывной струнной арматуры с предварительным натяжением арматурного элемента 5 фиг. 1, 2, расположенного в нижней части ребра 2 балки 1, в выполнении каркаса 9 вертикального ребра 2 балки 1, в армировании плиты 3 и вутов 4, в формовке, термообработке, снятии нагрузки с фиксаторов, с передачей ее на бетон, и распалубке, где форму снабжают фиксаторами с комплектами пар промежуточных 12, 13, 14, 15 фиг. 1, 2, 16 внутренних анкеров, остающихся в бетоне, в количестве комплектов пар от одного до пяти, при этом пучки 8 фиг. 4 из предварительно напрягаемой непрерывной струнной арматуры арматурного элемента 5 фиг. 1, 2, 3, 4, 15 навивают слоями на комплекты пар концевых 6, 7 фиг. 1, 4 и промежуточных 12, 13, 14, 15 фиг. 2, 16 внутренних анкеров по высоте каждого анкера и выполняют как единый арматурный элемент, в виде участков непрерывного армирования длин отрезков непрерывной струнной арматуры, в том числе в первом (нечетном) слое симметричными 16, 17, 18, 19 и несимметричными 20, 21, 22, 23, 24, 25, 26, 27 фиг. 16, во втором (четном) слое симметричными 52, 53, 54,55 и несимметричными 56, 57, 58, 59, 60, 61, 62, 63 фиг. 17 относительно поперечной оси балки отрезками непрерывного армирования со смещением относительно друг друга в интервале от двух до двадцати участков непрерывного армирования длин отрезков непрерывной струнной арматуры участков между концевыми 6, 7 фиг. 1, 2, 4 и промежуточными 12, 13, 14, 15 фиг. 2, 17 внутренними анкерами, причем в каждом слое количество участков непрерывного армирования длин, симметричных и несимметричных отрезков непрерывной струнной арматуры, равно числу пар промежуточных 12, 13, 14, 15 фиг. 2, 17 внутренних анкеров, а каждый внутренний анкер как концевой 6, 7 фиг. 1, 2, 4, так и промежуточный 12, 13, 14, 15 фиг. 2, 17 выполняют в виде сплошного прямоугольного тела с закругленной частью в местах навивки непрерывной струнной арматуры и с канавками на наружной поверхности по высоте каждого анкера в местах обхвата анкера непрерывной струнной арматурой, причем в каждой канавке укладывают петлю одного отрезка непрерывной струнной арматуры, а каждый внутренний анкер в нижней части выполняют с гнездом (на фиг. не показано),имеющим в поперечном сечении форму усеченного клина, а в продольном - параллелограмма, при этом каждую пару концевых 6, 7 и промежуточных 12, 13, 14, 15 внутренних анкеров на участках первого (нечетного) слоя симметричного 16, 17, 18, 19 и несимметричного 20, 21, 22, 23, 24, 25, 26, 27 отрезков непрерывного армирования обхватывают непрерывной струной арматурой с дополнительной возвратной петлей 29 на каждом концевом 6, 7 и промежуточном 12, 13, 14, 15 внутреннем анкере фиг. 18 (на фиг. последующие слои не показаны). Кроме вышеуказанного, каждый промежуточный 12, 13, 14, 15 внутренний анкер, расположенный на участках первого (нечетного) слоя симметричного 16, 17, 18, 19 и несимметричного 20, 21, 22, 23, 24,25, 26, 27 отрезков непрерывного армирования обвивают непрерывной струнной арматурой с дополнительной возвратной петлей 28 фиг. 18, 19, а начало и конец непрерывной струнной арматуры закрепляют на одном из концевых, например 6, внутренних анкеров. При этом каркас 9 вертикального ребра 2 балки 1 фиг. 3 в средней и верхней его части ребра 2 балки 1 выполняют из продольных предварительно напряженных арматурных элементов на всю длину балки 1 с концевыми внутренними анкерами 30 фиг. 5, 6, а армирование 10 плиты 3 балки 1 фиг. 1, 3 выполняют в виде отдельных продольных на всю длину балки 1 предварительно напряженных арматурных элементов 32, 34 с концевыми 35 внутренними анкерами фиг. 8, 9, 10 и непрерывной струнной арматурой и дополнительно в поперечном направлении плиты 3 навивают предварительно на 8 4129 1 пряженную непрерывную струнную арматуру 36 на комплекты пар 37 внутренних анкеров плиты 3 балки 1 фиг. 12, 13, 14. Схема навивания предварительно напряженной непрерывной струнной арматуры 36 плиты 3 балки 1, с сохранением непрерывной замкнутой нити арматуры плиты 3 балки 1, изображенная на фиг. 20, зависит от шага рядов внутренних анкеров 37 плиты 3 и длины балки 1, детально здесь не описывается. При этом концевые 37 внутренние анкеры фиг. 12, 13, 14 плиты 3 располагают в два ряда по толщине плиты 3, вдоль боковых граней плиты 3, причем боковые и торцевые грани плиты 3 и торцевые грани ребра 2 балки 1 выполняют с пазами соответственно 38, 39, 40 фиг. 6, 10, 14, в которых размещают передние горизонтальные выпуски соответственно 41, 42, 43 фиг. 14, 10, 6, 4 комплектов пар концевых, соответственно 37, 35, 30 фиг. 12, 14, 8, 10, 5, 6 внутренних анкеров с отверстиями 44 в них, расположенными впереди петель пучков непрерывной струнной арматуры, при этом комплекты пар концевых, рядом лежащих, например 30, 35 фиг. 5, 8, 16, и друг над другом, например 30, 35, 37 фиг. 6, 10, 14, внутренних анкеров продольных предварительно напряженных арматурных элементов 34 и поперечной 36 предварительно напряженной струнной арматуры плиты 3 балки 1 и комплекты пар концевых внутренних анкеров и друг над другом, рядом лежащих, например 30 продольных предварительно напряженных арматурных элементов 29 ребра 3 балки 1, снабжают дополнительными горизонтальными 45 и вертикальными 46 выпусками с отверстиями 44 в них, через которые концевые 30 внутренние анкеры соединяют между собой тягами 47 по горизонтали и 48 по вертикали и пальцами 49 фиг. 5, 6,8, 9, 10, 12, 13, 14, при этом каркас 9 вертикального ребра 2 балки 1 объединяют ненапряженными вертикальными скобами 31 с напряженной арматурой 32 горизонтальной плиты 3 и арматурным элементом 5 в нижней части ребра 2 балки 1, а армирование вутов 4 выполняют сварными каркасами Х-образной формы с загибанием поперечных стержней 33 в их верхней части, при этом загнутые поперечные стержни 33 закрепляют на продольных предварительно напряженных арматурных элементах 32 фиг. 3 верхнего ряда арматуры плиты 3 балки 1, причем снятие нагрузки осуществляют сначала с фиксаторов анкеров 37 фиг. 7, 11, 12, 13, 14 предварительно напряженной струнной арматуры, навитой в поперечном направлении плиты 3 балки 1 (на фиг. не показано), равномерно с обеих сторон плиты 3 балки 1, начиная от концов плиты 3 балки 1 к ее середине,далее нагрузку снимают с анкеров 35 фиг. 8, 9, 10 предварительно напряженных арматурных элементов 32, 34 продольного армирования плиты 3 балки 1 фиг. 3, 8, 9, 10, затем - с анкеров 30 предварительно напряженных арматурных элементов 9 верхней части ребра 2 балки 1 фиг. 3, 5, 6 и окончательно освобождают от нагрузки фиксаторы анкеров 6, 7 нижнего арматурного элемента 5 ребра 2 балки 1 фиг. 1, 2, 4, при этом освобождают фиксаторы анкеров попарно, симметрично относительно поперечной оси балки 1 от концов к ее середине, и в конце - освобождают фиксаторы анкеров 12, 13, 14, 15 фиг. 1, 2, 16. Кроме того, способ изготовления предварительно напряженной железобетонной мостовой балки 1 такой,что концевые части плиты 3 балки 1 выполняют со сквозными вертикальными отверстиями 50, располагают их снаружи вертикальных граней ребра 2 балки 1 и соединяют между собой сверху выемкой 51 фиг. 7. Способ изготовления предварительно напряженной железобетонной мостовой балки 1 такой, что балка 1 может быть снабжена двумя вертикальными ребрами (на фиг. не показано), а плиту в вертикальной части балки выполняют уширенной от 2,1 до 2,7 раз по отношению к ширине плиты 3 балки 1 с одним ребром 2 фиг. 1, 3, 7, 15. Дополнительно, способ изготовления предварительно напряженной железобетонной мостовой балки такой,что балка может быть снабжена 2 вертикальными ребрами (на фиг. не показано), гдеизменяется в пределах от 1,5 до 5, а плиту 3 в верхней части балки 1 выполняют уширенной от 2,2 до 3,2 по отношению к ширине плиты 3 балки 1 с одним ребром 2 фиг. 1, 7, 15. Применение преднапряженных арматурных элементов и непрерывного поперечного армирования в мостовой балке позволит отказаться от применения сварных или связываемых каркасов ребра плиты и вутов и тем самым повысить производительность труда на арматурных работах в 5-8 раз по сравнению с существующими способами армирования. Применение комплектов концевых и промежуточных внутренних анкеров в составе продольных преднапряженных арматурных элементов и при поперечном армировании плиты балки непрерывной струнной арматурой позволит повысить прочность, трещиностойкость, долговечность балки и сократить расход арматуры не менее 80 от применяемого в настоящее время. Способ армирования плиты мостовой балки в продольном направлении арматурными элементами в два ряда по толщине плиты и в поперечном направлении непрерывной замкнутой струнной арматурой, наматываемой на внутренние анкеры, остающееся в бетоне, в двухрядном и двухосном направлении по боковым граням плиты, путем соединения внутренних анкеров между собой как по толщине, так и по длине плиты позволяет рационально работать арматуре в плите совместно с продольной арматурой как плиты, так и ребра балки. Изготовление каркаса вутов строго заданных размеров до сборки, с последующим закреплением его на верхних продольных арматурных элементах плиты балки позволит вовлечь в работу как напряженную, так и ненапряженную арматуру ребра и плиты балки. Применение одной пары промежуточных внутренних анкеров создает по длине балки три участка армирования. При большей длине балок, в пределах 33-42 метров и более, появляется возможность использовать 9 4129 1 до пяти пар комплектов промежуточных внутренних анкеров, создается рациональное распределение непрерывно замкнутой струнной арматуры на участках с необходимым количеством размеров длин отрезков армирования на этих участках, в соответствии с эпюрой изгибающих моментов. При этом возможно образовать до двадцати размеров длин отрезков армирования и тем самым рационально использовать каждый отрезок проволочной арматуры между анкерами. Образование дополнительной возвратной петли на концевых и промежуточных внутренних анкерах позволяет использовать непрерывную струнную арматуру как набор отдельных защемленных на анкерах отрезков струнной арматуры, равнодействующая усилий в которых, воспринимаемая непрерывной струнной арматурой, приложена по середине каждого отрезка между данными анкерами. Источники информации 1. Назаренко Б.П. Железобетонные мосты. - М. Транспорт, 1964. - С. 128-130. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
МПК / Метки
МПК: B28B 23/06, E04C 3/26, E04G 21/12, E01D 19/00
Метки: способ, железобетонная, балка, мостовая, предварительно, напряженная, изготовления
