Устройство для ингаляции порошкового лекарства

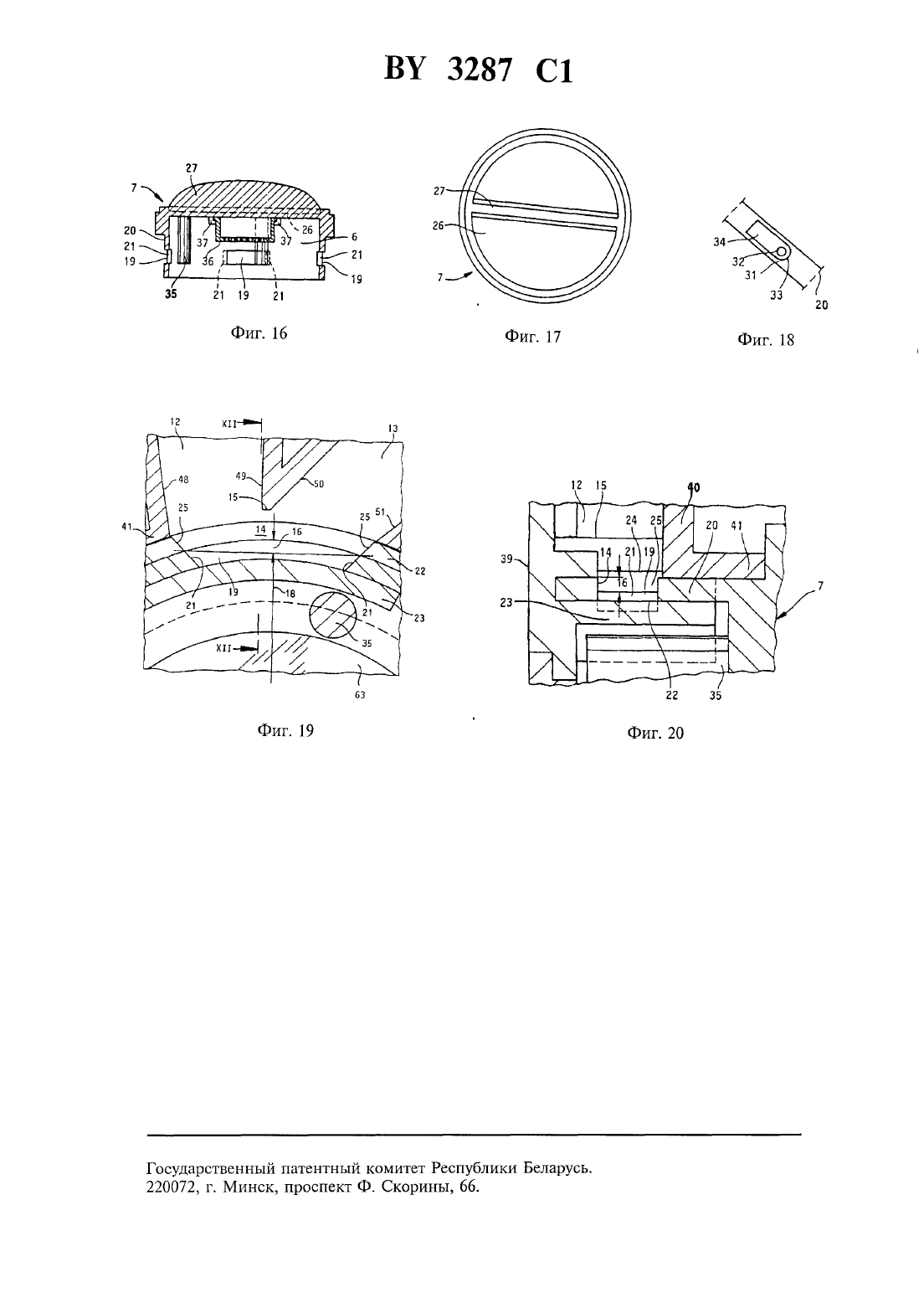

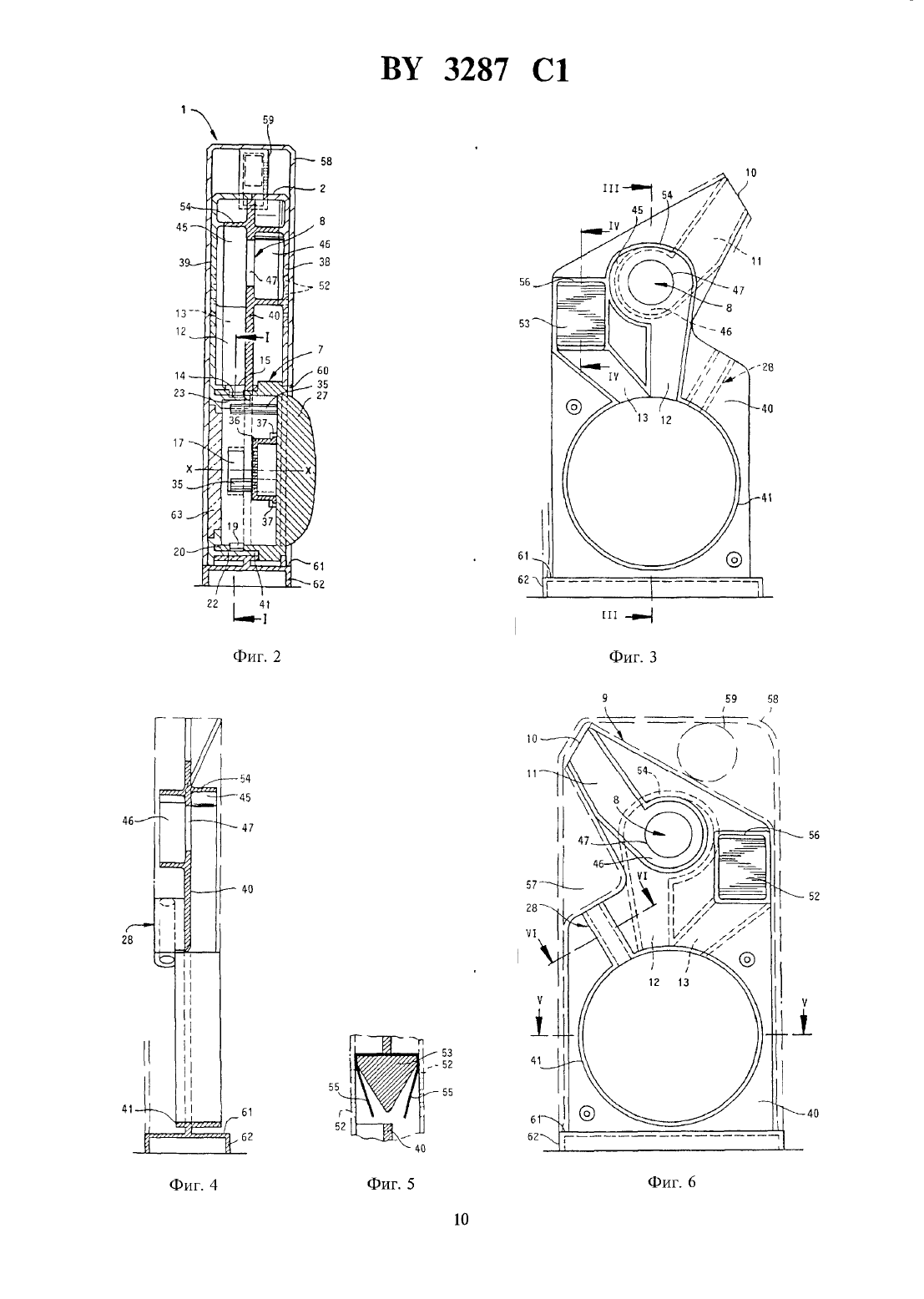

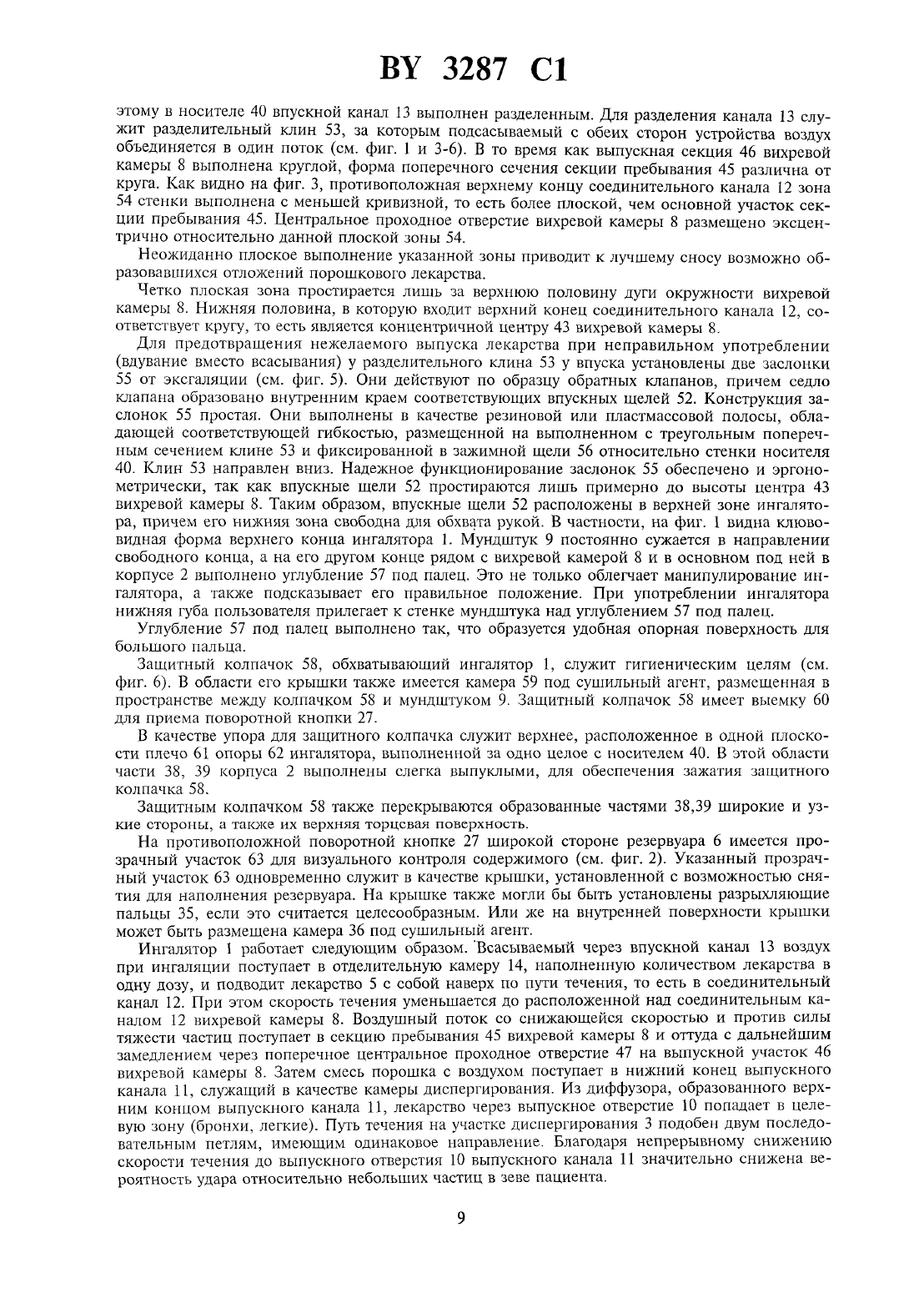

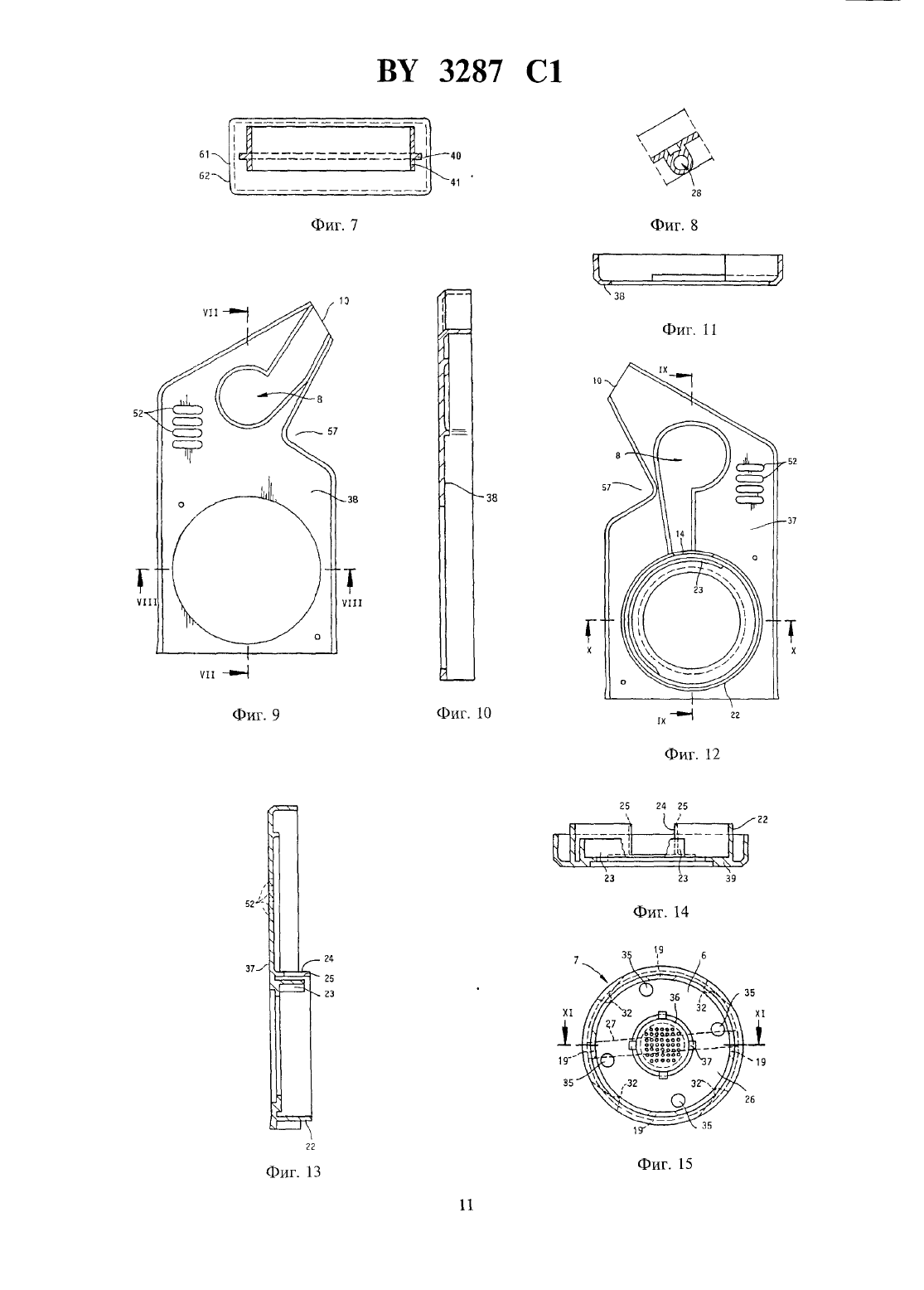

2. Устройство по п. 1, отличающееся тем, что соединительный канал проходит радиально относительно дозировочного барабана.3. Устройство по п. 1 или 2, отличающееся тем, что соединительный канал расширяется в сторону вихревой камеры, причем прямая по одной стенке проходит в основном радиально относительно центра вихревой камеры, а прямая другой стенки примерно тангенциально относительно вихревой камеры, 4. Устройство по одному из пп. 1-3, отличающееся тем, что выпускной канал расположен под тупым углом относительно соединительного канала, причем прямая по одной стенке направлена примерно тангенциально относительно вихревой камеры, а прямая по другой стенке примерно радиально относительно Центра вихревой камеры.5. Устройство по одному из пп. 1-4, отличающееся тем, что прямые по внутренней и наружной стенкам впускного канала направлены на дозировочный барабан по образцу секущих.6. Устройство по одному из пп. 1-5, отличающееся тем, что дозировочный барабан содержит снабженную окнами поворотную гильзу.7. Устройство по п. 6, отличающееся тем, что поворотная гильза выполнена закрытой с одного конца, образуя горшок, причем сама гильза образует боковую стенку горшка, а ее закрь 1 тый конец - дно горшка, при этом на дне горшка установлена поворотная кнопка.8. Устройство по п. 6 или 7, отличающееся тем, что между поворотной гильзой и корпусом установлен храповой останов, предопределяющий направление поворота.9. Устройство по одному из пп. 6-8, отличающееся тем, что дозировочный барабан содержит обхватывающую поворотную гильзу, кольцевую стенку и внутреннюю стенку, на части дуги окружности внутри прилегающую к поворотной гильзе, причем внутренняя стенка в области вершины У образует дно отделительной камеры, образованной одним из окон.10. Устройство по одному из пп. 6-9, отличающееся тем, что боковые стенки окон выполнены сужающимися в направлении центра дозировочного барабана.11. Устройство по одному из пп. 7-10, отличающееся тем, что оно содержит разрыхляющие пальцы, установленные на дне горшка и/или корпусе и простирающиеся в дозировочный барабан.12. Устройство по одному из пп. 7-11, отличающееся тем, что оно содержит, по меньшей мере, одну камеру под сушильный агент, установленную на дне горшка И/или на внутренней поверхности крышки корпуса.13. Устройство по одному из пп. 1-12, отличающееся тем, что на всасывающем конце впускного канала выполнены поперечные впускные щели.14. Устройство по п. 13, отличающееся тем, что впускные щели выполнены в обеих широких сторонах корпуса.15. Устройство по одному из пп. 1-14, отличающееся тем, что оно содержит разделительный клин, установленный в пути течения впускного канала.16. Устройство по п. 13 или 14, отличающееся тем, что оно содержит заслонки от эксгаляции, установленные вблизи впускных щелей.17. Устройство по п. 13 или 14, отличающееся тем, что впускные щели выполнены в верхней области ингалятора и простираются примерно до высоты центра вихревой камеры.18. Устройство по одному из пп. 1-17, отличающееся тем, что под вихревой камерой в корпусе выполнено углубление под палец.19. Устройство по одному из пп. 1-18, отличающееся тем, что оно содержит обхватывающий корпус защитный колпачок.20. Устройство По п. 19, отличающееся тем, что оно содержит камеру под сушильный агент,размещенную внутри защитного колпачка.21. Устройство по одному из пп. 1-20, отличающееся тем, что выпускной канал, соединительный канал, впускной канал и вихревая камера выполнены в носителе, обхваченном выполненным из двух частей корпусом, причем в носителе также установлен дозировочный барабан, при этом каналы и вихревая камера перекрыты частями корпуса.22. Устройство по одному из пп. 1-21, отличающееся тем, что вихревая камера состоит из секции пребывания и выпускной секции, сообщенных друг с другом через центральное Проходное отверстие, причем к выпускной секции подключен служащий в качестве камеры диспергирования выпускной канал.23. Устройство по п. 21, отличающееся тем, что носитель снабжен опорой, плечо которой образует упор для защитного колпачка при его клеммовом зажатии.24 Устройство по п. 22, отличающееся тем, что противоположный Верхнему концу соединительного канала участок стенки секции пребывания выполнен с меньшей кривизной, чем остальной участок стенки пребывания, при этом центральное проходное отверстие в секции пребывания размещено зксцентрично относительно выполненного плоским участка стенки.ИЗОбРВТВНИС ОТНОСИТСЯ К МЕДИЦИНСКОЙ ТСХНИКС, В ЧЭСТНОСТИ К УСТРОЙСТВУ ДЛЯ ИНГЗЛЯЦИИ порошкового ЛСКИРСТВЗ.Известно устройство для ингаляции порошкового лекарства, содержащее корпус с резервуаром под лекарство, управляемым вручную дозировочным приспособлением, включающим дозировочный барабан, каналом для впуска воздуха, вихревой камерой, соединительным каналом между вихревой камерой и дозировочным приспособлением, и мундштуком с выпускным каналом, сообщенным с вихревой камерой 1.В известном устройстве резервуар размещен на периферии дозировочного барабана. Во внутренней полости дозировочного барабана имеется управляющее приспособление для активного выпуска отделяемого количества лекарства из направленных радиально наружу, открытых дозировочных выемок, распределенных равномерно по окружности дозировочного барабана по равным углам. Для этого дно каждой дозировочной выемки выполнено выдвижным, и оно управляется Центральным управляющим кулачком. То есть конструкция известного устройства сложная, тем более, что управляющий механизм управляется от кнопки, простирающейся почти по всей продольной стороне устройства. Впускной канал и соединительный канал простираются тангенциально под тупым утлом относительно дозировочного барабана, причем данный участок, по которому направлен воздух, простирается дальше в основном прямым мимо вихревой камеры, выполненной в виде побочной полости, до другого конца устройства. Место передачи лекарства находится вблизи открытого всасывающего конца, и лекарство может легко выпадать из устройства. Кроме того, из-за принудительного опорожнения дозировочных выемок отделяемые дозы лекарства могут накапливаться, что может приводить к опасной передозировке. Резервуар под лекарство имеет сравнительно небольшой объем, соответствующий ЛИШЬ маленькой части устройства, выполненного с карманным размером. Далее, способ Манипулирования неоднозначно ясен.Недостаток известного устройства заключается в том, что не обеспечена неизменно точная дозировка, в частности, имеется опасность пере-дозировки. Кроме того, конструкция известного устройства является сравнительно сложной.Задача изобретения заключается в упрощении конструкции устройства и его более удобном манипулировании, а также обеспечении выпуска неизменной дозы лекарства путем полного выпуска всего отделяемого количества лекарства.Поставленная задача решается в предлагаемом устройстве для ингаляции порошкового лекарства, содержащем корпус с резервуаром под лекарство, управляемым вручную дозировочным приспособлением, включающим Дозировочный барабан, каналом для впуска воздуха, вихревой камерой, соединительным каналом между вихревой камерой и дозировочным приспособлением, и мундштуком с выпускным каналом, сообшенным с вихревой камерой, за счет того, что впускной и соединительный каналы расположены У-образно друг относительно друга и У-образно направлены на периферию дозировочного барабана, причем резервуар размещен внутри дозировочного барабана, и последний выполнен с обеспечением Предоставления дозы лекарства на его периферии в зоне вершины впускного и соединительных каналов.В подпунктах формулы изобретения приведены предпочтительные формы выполнения предлагаемого устройства.В результате предлагаемого выполнения устройства упрощено его Манипулирование и повышена точность дозировки. Сложность механических процессов значительно снижена. Не требуется координированных нажатия на кнопку и одновременного вдыхания. Доза лекарства вначале приводится в исходное положение, а затем пользователь может сосредоточиться на вдыхании лекарства. В предлагаемом устройстве для ингаляции порошкового лекарства (далее ингалятор) Дозировочное приспособление состоит из дозировочного барабана, при этом резервуар под лекарство размещен во внутренней полости дозировочного барабана. Канал для впуска воздуха (впускной канал) и соединительный канал расположены У-образно друг относительно Друга, и они У-образно направлены также на место предоставления отделяемого количества лекарства, находящееся на вершине впускного и соединительного каналов. Отделяемое количество лекарства имеет форму купола. При таком выполнении внутренняя полостьиспользуется для хранения лекарства. Ее содержимое постоянно перемешивается. Расстояние между резервуаром и местом выпуска лекарства из дозировочного приспособления является чрезвычайно коротким. Отделяемое количество лекарства выпускается без остатка. При описанных конструкции и положении отдельных узлов друг относительно друга нет опасности возврата частиц в место предоставления лекарства. Всасывающий поток сперва попадает на вершину У, образованного впускным и соединительным каналами, и на предоставленное в точном месте, отделенное куполообразное количество лекарства, Лекарство быстро сносится,завихряется или диспергируется и при вдыхании поступает в тело пациента. Лекарство всасывается против направления силы тяжести. Практически исключено неправильное манипулирование, так как положение дозировочного барабана как бы подсказывает правильную позу руки, и расположенный на другом, Верхнем, конце мундштук как выпускной конец пользователю сразу бросается в глаза. Кроме того, не может возникать опасность передозировки, так как неингалированный остаток лекарства возвращается в резервуар, а не прибавляется к нему последующая отделяемая доза. Выгодным с точки зрения направления потока является и то, что соединительный канал проходит радиально относительно дозировочного барабана. Таким образом, он лучше всего отвечает своей функции как канал ускорения с увеличивающимся наверх успокаиванием. Для создания достаточно большой переходной зоны к вихревой камере,которая с впускной стороны служит в качестве камеры пребывания, соединительный канал предпочтительно расширяется в направлении вихревой камеры, и прямая по одной стенке расположена в основном радиально относительно центра вихревой камеры, причем прямая по другой стенке расположена в основном тангенциально относительно него. В результате этого получается выгодное для завихрения течение, определяющее направление вращения. Выпускной канал мундштука проходит под тупым углом относительно соединительного канала, и прямая по одной его стенке расположена примерно тангенциально относительно центра вихревой камеры, в то время как прямая по его другой стенке направлена примерно радиально относительно центра вихревой камеры. При этом целесообразно постоянно расширяется проходное сечение (и по ширине), чем достигается желаемое диффузионное действие. Что касается конфигурации впускного канала, то прямая по его внутренней стенке и прямая по его наружной стенке по образцу секущих направлены на дозировочный барабан. Благодаря этому всасывающее отверстие и выпускное отверстие предлагаемого устройства расположены на достаточном расстоянии друг от друга. Дозировочный барабан снабжен поворотной гильзой, выполненной с окнами для отделения определенного количества лекарства Распределенные по равным углам окна при подобном смесительному барабану вращении дозировочного барабана входят в лекарство без возникновения прессующего усилия. Включая предпоследнее и, в случае необходимости, последнее окно дозировка соответствует заданному объему. Благодаря вращению барабана лекарство не образует комки. Кроме того, предпочтительно поворотная гильза выполнена закрытой с одного конца, образуя горшок, причем сама гильза образует боковую стенку горшка, а ее закрытый конец - дно горшка, при этом на дне горшка установлена поворотная кнопка. Для обеспечения предоставлении купола, то есть соответствующего одной дозе количества лекарства, в заданном месте, между поворотной гильзой и корпусом устройства, размещен храповой останов, определяющий направление вращения. Для выгодной установки дозировочного барабана с возможностью вращения и обеспечения всегда одинакового количества лекарства предпочтительно к обхваченной наружной стенкой поворотной гильзе на части ее окружности внутри прилегает внутренняя стенка, которая в зоне вершины У образует дно отделительной камеры, образованной одним из окон. Кроме того, согласно предпочтительной форме выполнения изобретения, боковые стенки окон выполнены сужающимися в направлении центра дозировочного барабана. В результате этого отделительные камеры выполнены в виде расширенной в сторону вершиныто есть наверх, ванны, которая выпукло изогнута и имеет трапецеидальную форму. Согласно дальнейшей форме выполнения изобретения, на дне горшка и/или на корпусе установлены разрыхляющие пальцы, простирающиеся в дозировочный барабан. Они образуют своего рода смеситель, который действует активно или статически и обеспечивает оптимальное разрыхление порошкового лекарства (препарата) Для удаления влаги, поступление которой никогда не возможно исключить совсем, на дне горшка и/или на внутренней стенке крышки корпуса выполнена камера под сушильный агент Крышка может быть выполнена прозрачной. Хорошего всасывающего действия достигают при выполнении на всасывающем конце впускного канала поперечных впускных щелей. Это предотвращает забивание всасывающего отверстия, например, небольшими предметами, находящимися еще в кармане. Решеткообразное выполнение впуска для воздуха выгодно и потому, что оно предотвращает всасывание иных частиц, как, например, пыли. Такие впускные щели целесообразно выполнены с обеих широких сторон корпуса предлагаемого устройства. Они расположены так, что при управлении ингалятором их не перекрывают рукой, то есть, во всяком слу 4чае, остаются открытыми щели или на одной стороне, или на другой. Дальнейшая особенность изобретения заключается в том, что на пути потока всасываемого воздуха имеется разделительный клин, вследствие чего практически образован У-образный канал. Для предотвращения выдувания порошкового лекарства и устройства при неправильном использовании (когда пациент не всасывает, а дует) у впускных щелей установлены заслонки. Благодаря этому во внутренние полости ингалятора, которые должны быть сухими, не поступает влага дыхательного воздуха, например, при вдувании. Заслонки метут быть выполнены в виде простых клапанов. Для их монтажа может быть использован упомянутый разделительный клин, что ниже более подробно описано. Правильному манипулированию способствует также то, что Впускные щели простираются примерно до высоты центра вихревой камеры, то есть они находятся выше той зоны, которая обычно перекрывается рукой пользователя. Также выгодным с точки зрения манипулирования является углубление под палец пользователя, выполненное в корпусе примерно под вихревой камерой. В это углубление может также входить нижняя губа пользователя, то есть больше не необходимо, чтобы мундштук был выполнен с удлинением, выходящим за общее поперечное сечение корпуса ингалятора. Описанным выполнением образована удобная клювовидная форма. При этом может также иметься защитный колпачок, обхватывающий корпус. Колпачок может быть фиксирован на корпусе простым образом путем зажатия, защелкивания или т.п., то есть открыть колпачок возможно только при соответствующем намерении, а Не случайно, что соответствует гигиеническим требованиям. Для удаления влаги,имеющейся на мундштуке, и в периоде не использования ингалятора и на защитном колпачке выполнена камера под сушильный агент. Согласно еще одной форме выполнения изобретения, выгодной, в частности, с точки зрения изготовления предлагаемого ингалятора, все каналы и вихревая камера выполнены в носителе, обхватываемом выполненным из двух частей корпусом, причем в носителе также установлен дозировочный барабан, а части корпуса образуют стенки каналов и вихревой камеры. Кроме того, носитель может образовать опору ингалятора, выполненную с возможностью размещения стоящим в вертикальном положении, а плечо опоры может служить в качестве ограничительного упора для колпачка. И наконец,согласно выгодному относительно течения потоков выполнению, противоположный верхнему концу соединительного канала участок стенки вихревой камеры имеет меньшую кривизну, то есть является значительно более плоским, чем остальная стенка вихревой камеры, что приводит к тому неожиданному эффекту, что обычно наблюдаемая тенденция к образованию отложений на этом участке значительно уменьшена, то есть практически больше не имеется такой тенденции. Вместо чисто кругообразного пути течения имеется путь с более сильным течением, уносящим проявляющие тенденцию к прилипанию частицы.Изобретение имеет еще следующие преимущества ингалятор пригоден также для лекарственных препаратов, обладающих невысокой текучестью или проявляющих тенденцию к прилипанию. Благодаря одновременной гомогенизации при каждом процессе дозировки разрушаются и разрыхляются возможно имеющиеся своды в порошке.Кроме того, выявилось, что при небольших отклонениях от предписанного положения при использовании предлагаемого ингалятора несущественно ухудшается точность дозировки. После дозировки, то есть после управления дозировочным барабаном, ингаляция может осуществляться в любом положении.Благодаря пригодной к изготовлению литьем под давлением конструкции и небольшому количеству требуемых деталей предлагаемый ингалятор можно дешево и экономно изготовлять в массовом производстве.Предлагаемое направление потока после выпуска из отделительной камеры дозировочного барабана обеспечивает получение высокой доли способных к вдыханию частиц порошка.Предлагаемое изобретение далее поясняется на примере одной формой его выполнения,представленной на приложенном чертеже, на котором представленофиг. 1 частичный вертикальный разрез через предлагаемое устройство для ингаляции порошкового лекарства по линии 1-1 на фиг. 2, с полным разрезом защитного колпачкафиг. 2 - разрез по линии 11-11 На фиг. 1фиг. 4 разрез по линии 111-111 на фиг. 3 фиг. 5 - разрез по линии 1/1/ на фиг. 3, показывающий разделительный клин, разде ляющий путь всасывания, и заслонки от эксгаляции фиг. 6 вид носителя с другой широкой стороныфиг. 7 - разрез по линии // на фиг. 6 ч фиг. 8 разрез по линии /1/1 на фиг. 6, показывающий гнездо под храповои остановфиг. 9 вид на внутреннюю сторону правой части корпуса фиг. 10 разрез по линии У 11-/П на фиг. 9
