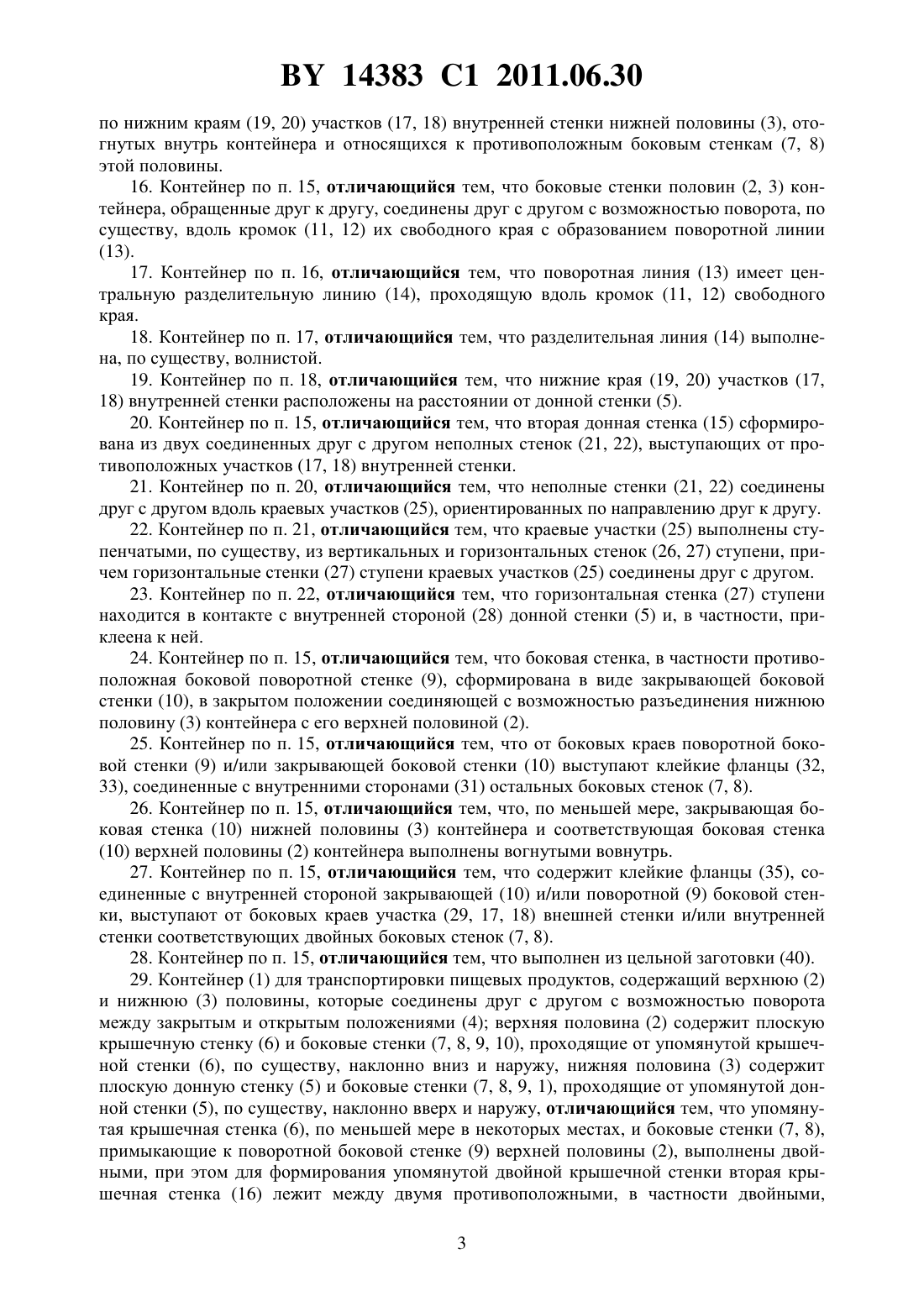

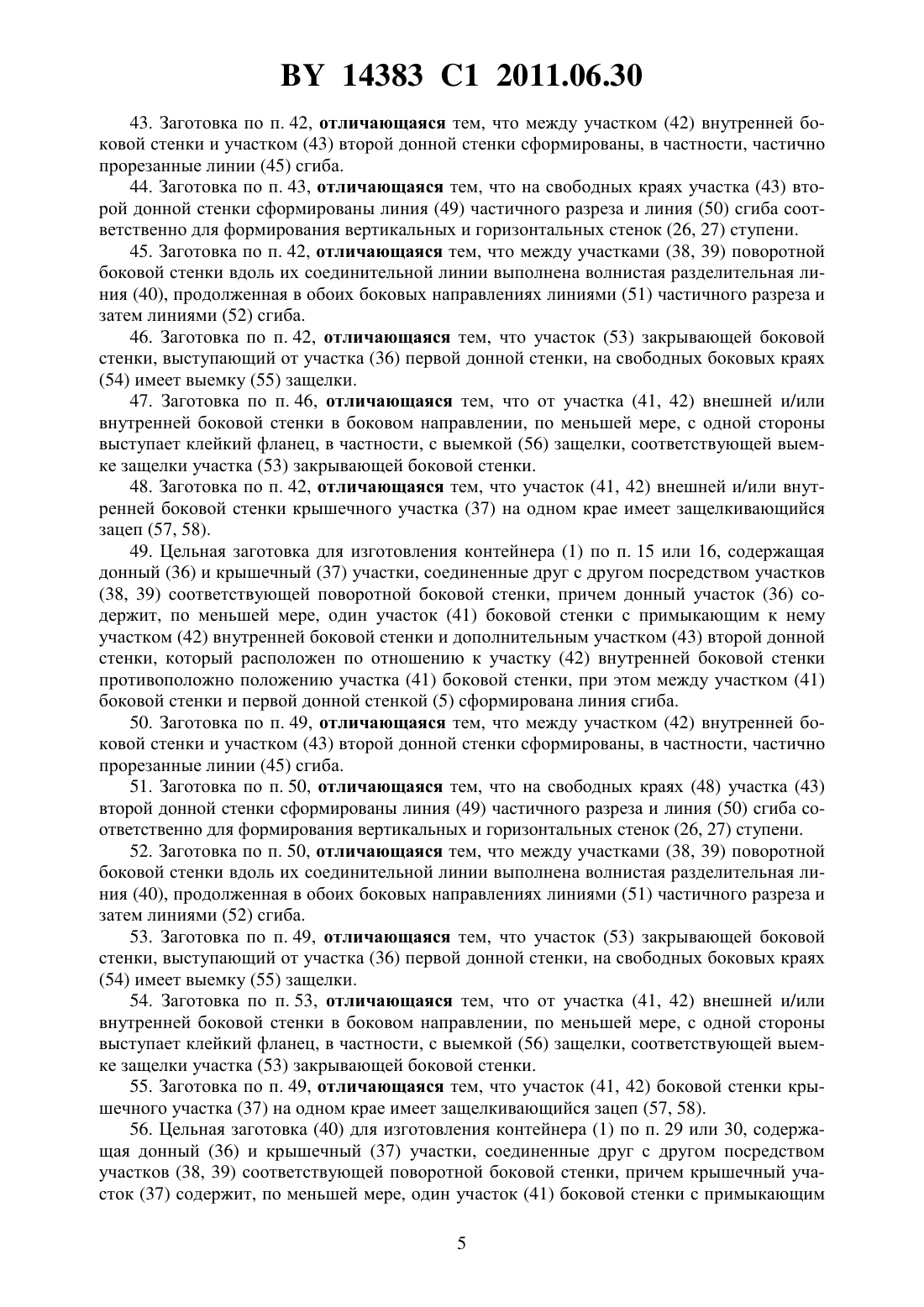

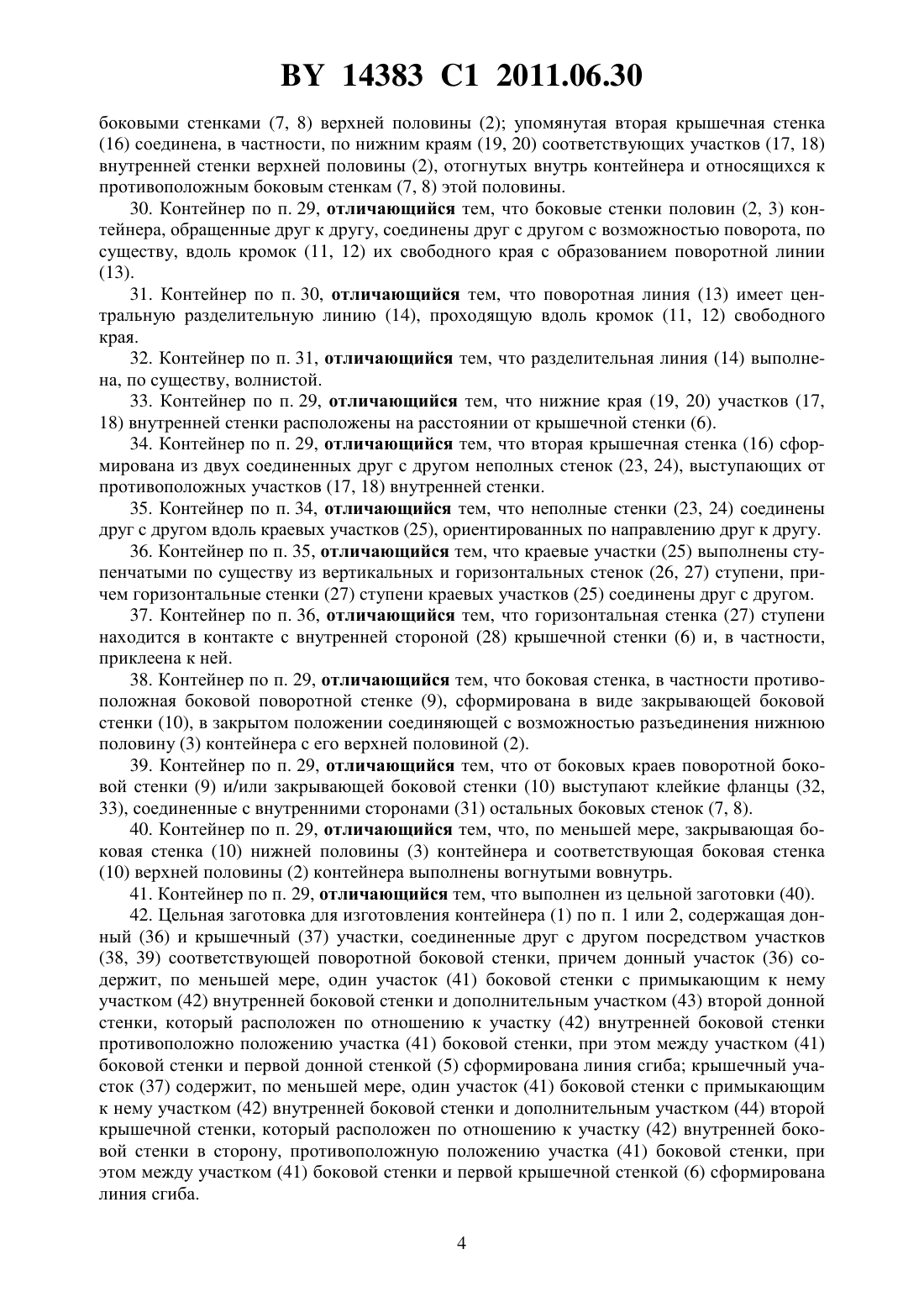

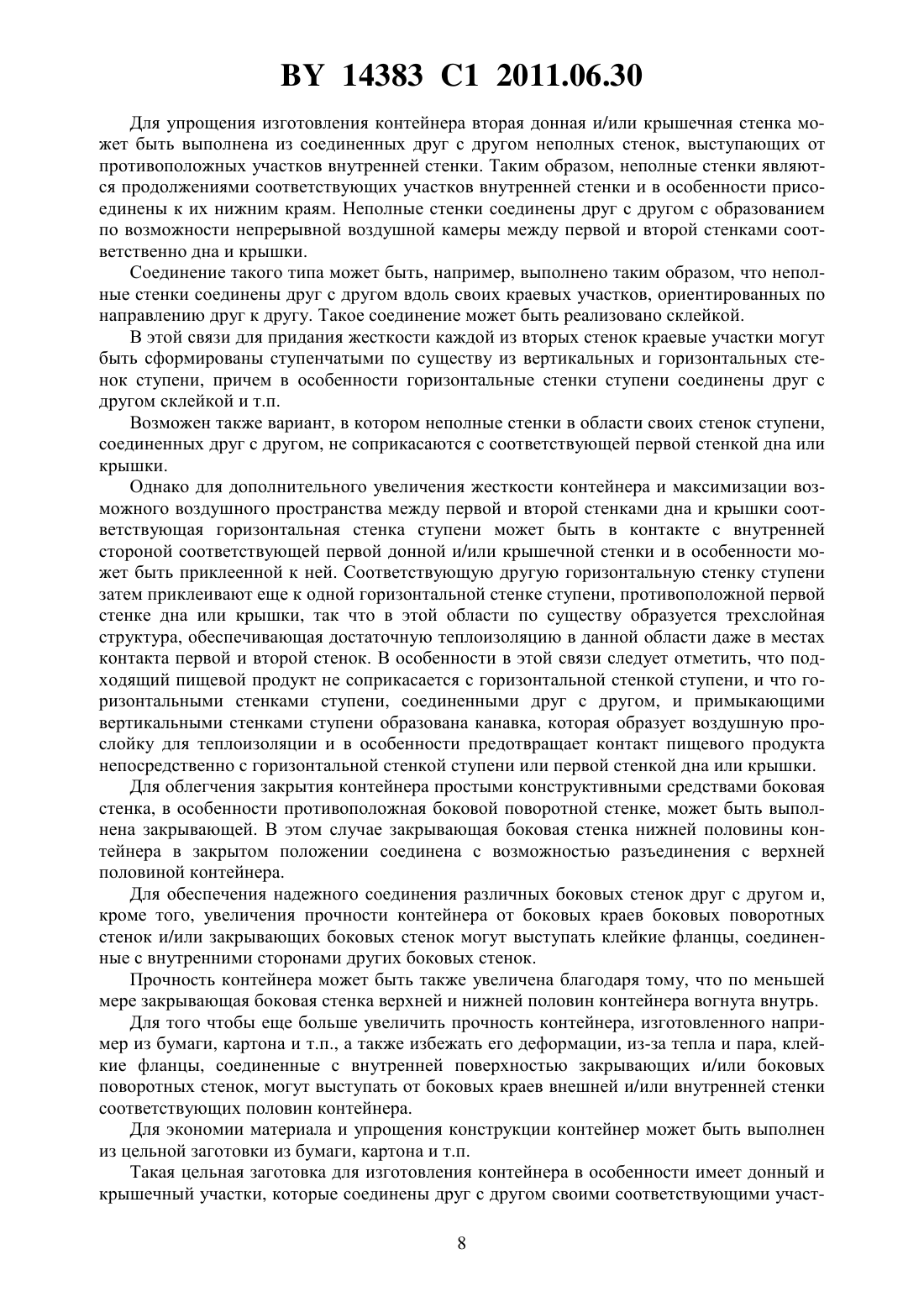

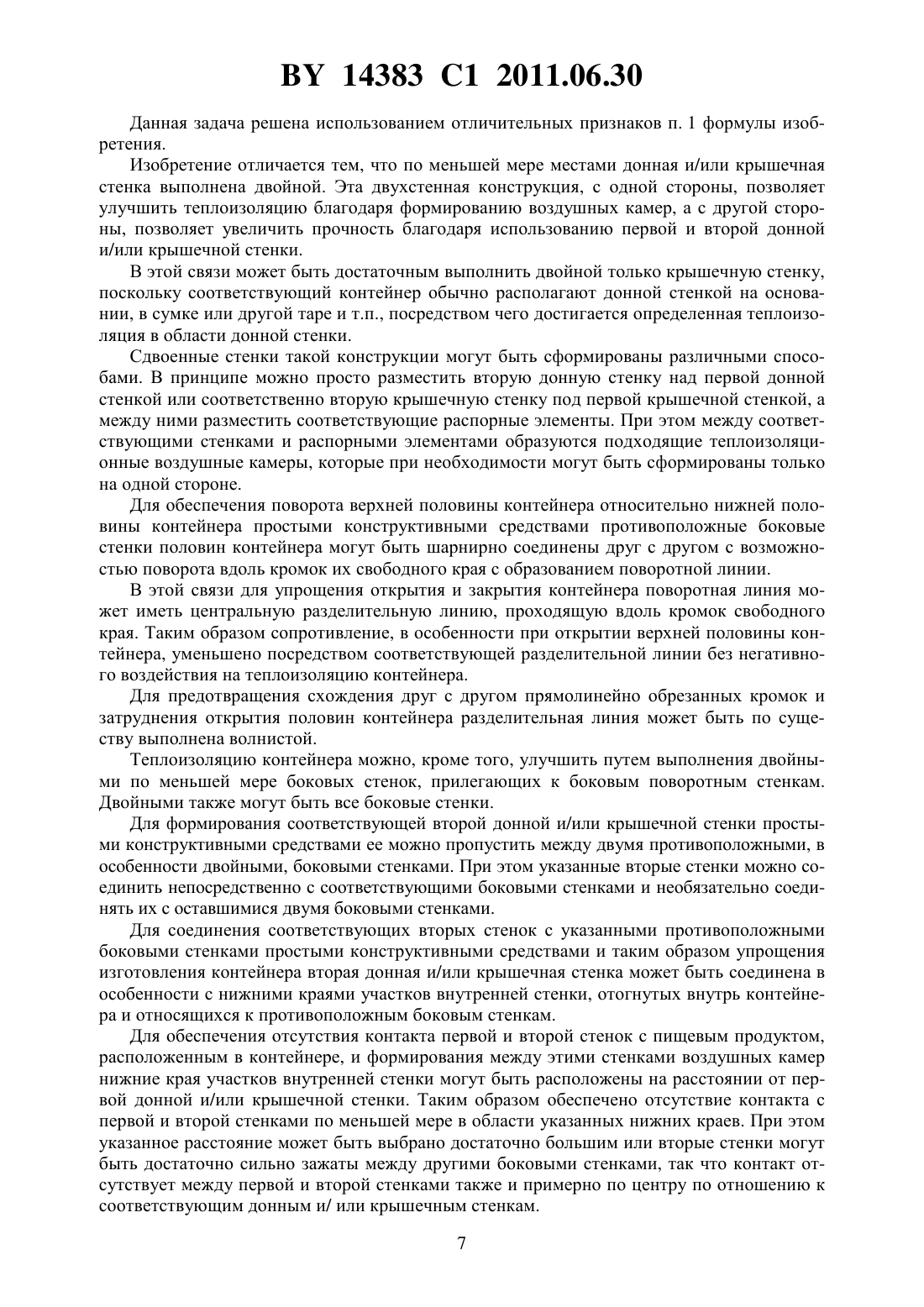

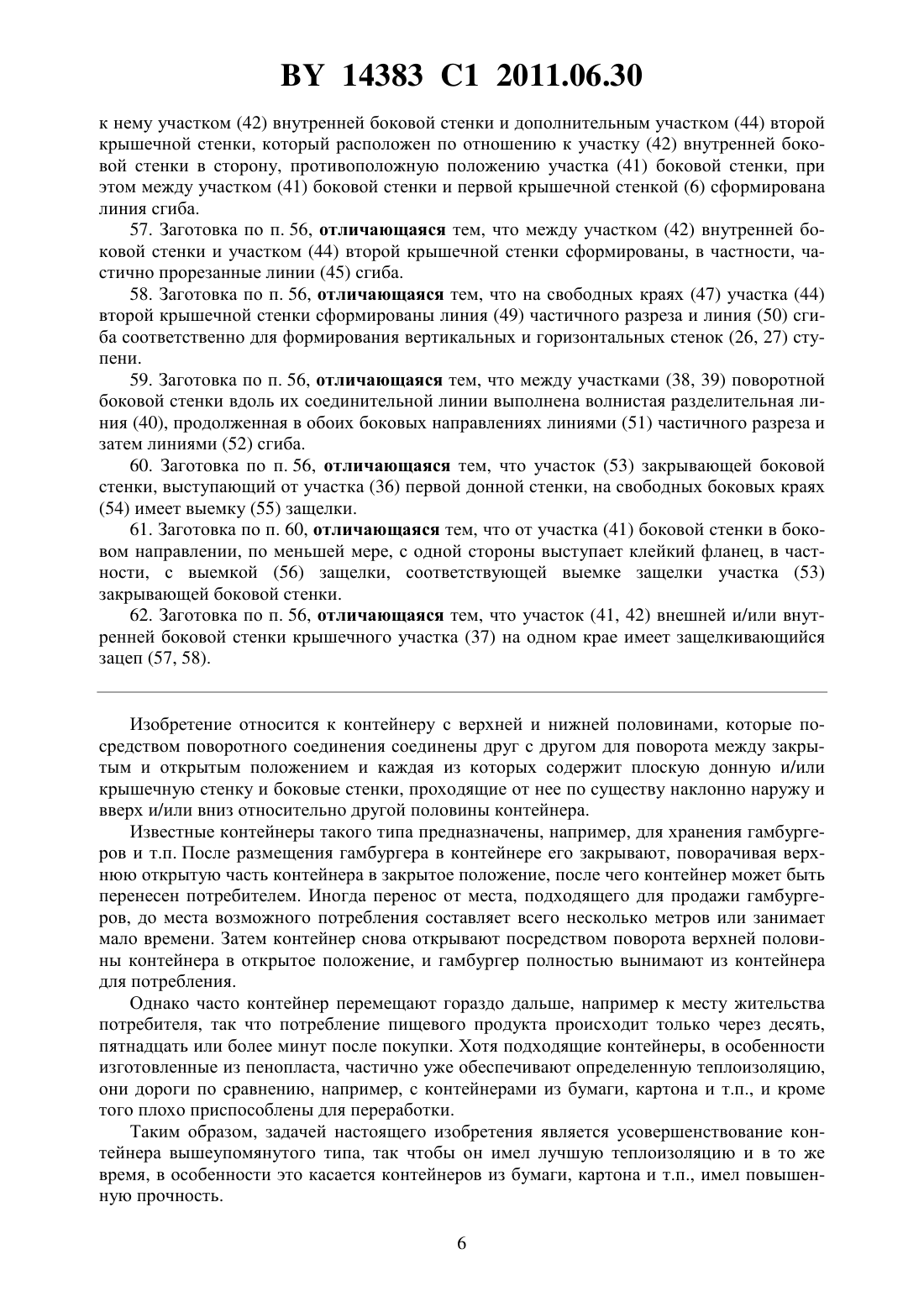

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНТЕЙНЕР (ВАРИАНТЫ) И ЗАГОТОВКА ДЛЯ ЕГО ИЗГОТОВЛЕНИЯ (ВАРИАНТЫ)(57) 1. Контейнер (1) для транспортировки пищевых продуктов, содержащий верхнюю (2) и нижнюю (3) половины, которые соединены друг с другом с возможностью поворота между закрытым и открытым положениями (4) верхняя половина (2) содержит плоскую крышечную стенку (6) и боковые стенки (7, 8, 9, 10), проходящие от упомянутой крышечной стенки (6) по существу наклонно вниз и наружу, нижняя половина (3) содержит плоскую донную стенку (5) и боковые стенки (7, 8, 9, 10), проходящие от упомянутой донной стенки (5), по существу, наклонно вверх и наружу, отличающийся тем, что упомянутые донная (5) и крышечная стенка (6), по меньшей мере, в некоторых местах, и боковые стенки (7, 8) на половинах (2 и 3), примыкающие к поворотным боковым стенкам (9) каждой половины (2, 3), выполнены двойными, при этом для формирования упомянутых двойных донной (5) и крышечной (6) стенок вторая донная (15) и вторая крышечная (16) стенки лежат между двумя противоположными, в частности, двойными боковыми стенками (7, 8) соответствующей половины упомянутые вторая донная (15) и вторая крышечная(16) стенки соединены, в частности, по нижним краям (19, 20) соответствующих участков(17, 18) внутренней стенки соответствующей половины, отогнутых внутрь контейнера и относящихся к противоположным боковым стенкам (7, 8) соответствующей половины. 2. Контейнер по п. 1, отличающийся тем, что боковые стенки половин (2, 3) контейнера, обращенные друг к другу, соединены друг с другом с возможностью поворота по существу вдоль кромок (11, 12) их свободного края с образованием поворотной линии(13). 3. Контейнер по п. 2, отличающийся тем, что поворотная линия (13) имеет центральную разделительную линию (14), проходящую вдоль кромок (11, 12) свободного края. 4. Контейнер по п. 3, отличающийся тем, что разделительная линия (14) выполнена по существу волнистой. 5. Контейнер по п. 1, отличающийся тем, что нижние края (19, 20) участков (17, 18) внутренней стенки расположены на расстоянии от донной (5) и крышечной (6) стенок. 6. Контейнер по п. 1, отличающийся тем, что вторая донная (15) и вторая крышечная(16) стенки сформированы из двух соединенных друг с другом неполных стенок (21-24),выступающих от противоположных участков (17, 18) внутренней стенки. 7. Контейнер по п. 6, отличающийся тем, что неполные стенки (21-24) соединены друг с другом вдоль краевых участков (25), ориентированных по направлению друг к другу. 8. Контейнер по п. 7, отличающийся тем, что краевые участки (25) выполнены ступенчатыми по существу из вертикальных и горизонтальных стенок (26, 27) ступени, причем горизонтальные стенки (27) ступени краевых участков (25) соединены друг с другом. 9. Контейнер по п. 8, отличающийся тем, что горизонтальная стенка (27) ступени находится в контакте с внутренней стороной (28) соответствующей донной и/или крышечной стенки (5, 6) и, в частности, приклеена к ней. 10. Контейнер по п. 1, отличающийся тем, что боковая стенка, в частности противоположная боковой поворотной стенке (9), сформирована в виде закрывающей боковой стенки (10), в закрытом положении соединяющей с возможностью разъединения нижнюю половину (3) контейнера с его верхней половиной (2). 11. Контейнер по п. 1, отличающийся тем, что от боковых краев поворотной боковой стенки (9) и/или закрывающей боковой стенки (10) выступают клейкие фланцы (32, 33),соединенные с внутренними сторонами (31) остальных боковых стенок (7, 8). 12. Контейнер по п. 1, отличающийся тем, что, по меньшей мере, закрывающая боковая стенка (10) нижней половины (3) контейнера и соответствующая боковая стенка (10) верхней половины (2) контейнера выполнены вогнутыми вовнутрь. 13. Контейнер по п. 1, отличающийся тем, что содержит клейкие фланцы (35), соединенные с внутренней стороной закрывающей и/или поворотной боковой стенки (10, 9),выступают от боковых краев участка (29, 17, 18) внешней стенки и/или внутренней стенки соответствующих двойных боковых стенок (7, 8). 14. Контейнер по п. 1, отличающийся тем, что выполнен из цельной заготовки (40). 15. Контейнер (1) для транспортировки пищевых продуктов, содержащий верхнюю (2) и нижнюю (3) половины, которые соединены друг с другом с возможностью поворота между закрытым и открытым положениями (4) верхняя половина (2) содержит плоскую крышечную стенку (6) и боковые стенки (7, 8, 9, 10), проходящие от упомянутой крышечной стенки (6) по существу наклонно вниз и наружу, нижняя половина (3) содержит плоскую донную стенку (5) и боковые стенки (7, 8, 9, 10), проходящие от упомянутой донной стенки (5) по существу наклонно вверх и наружу, отличающийся тем, что упомянутая донная стенка (5), по меньшей мере в некоторых местах, и боковые стенки (7, 8), примыкающие к поворотной боковой стенке (9) нижней половины (3), выполнены двойными,при этом для формирования упомянутой двойной донной стенки (5) вторая донная стенка(15) лежит между двумя противоположными, в частности двойными, боковыми стенками(7, 8) нижней половины (3) упомянутая вторая донная стенка (15) соединена, в частности,2 14383 1 2011.06.30 по нижним краям (19, 20) участков (17, 18) внутренней стенки нижней половины (3), отогнутых внутрь контейнера и относящихся к противоположным боковым стенкам (7, 8) этой половины. 16. Контейнер по п. 15, отличающийся тем, что боковые стенки половин (2, 3) контейнера, обращенные друг к другу, соединены друг с другом с возможностью поворота, по существу, вдоль кромок (11, 12) их свободного края с образованием поворотной линии(13). 17. Контейнер по п. 16, отличающийся тем, что поворотная линия (13) имеет центральную разделительную линию (14), проходящую вдоль кромок (11, 12) свободного края. 18. Контейнер по п. 17, отличающийся тем, что разделительная линия (14) выполнена, по существу, волнистой. 19. Контейнер по п. 18, отличающийся тем, что нижние края (19, 20) участков (17,18) внутренней стенки расположены на расстоянии от донной стенки (5). 20. Контейнер по п. 15, отличающийся тем, что вторая донная стенка (15) сформирована из двух соединенных друг с другом неполных стенок (21, 22), выступающих от противоположных участков (17, 18) внутренней стенки. 21. Контейнер по п. 20, отличающийся тем, что неполные стенки (21, 22) соединены друг с другом вдоль краевых участков (25), ориентированных по направлению друг к другу. 22. Контейнер по п. 21, отличающийся тем, что краевые участки (25) выполнены ступенчатыми, по существу, из вертикальных и горизонтальных стенок (26, 27) ступени, причем горизонтальные стенки (27) ступени краевых участков (25) соединены друг с другом. 23. Контейнер по п. 22, отличающийся тем, что горизонтальная стенка (27) ступени находится в контакте с внутренней стороной (28) донной стенки (5) и, в частности, приклеена к ней. 24. Контейнер по п. 15, отличающийся тем, что боковая стенка, в частности противоположная боковой поворотной стенке (9), сформирована в виде закрывающей боковой стенки (10), в закрытом положении соединяющей с возможностью разъединения нижнюю половину (3) контейнера с его верхней половиной (2). 25. Контейнер по п. 15, отличающийся тем, что от боковых краев поворотной боковой стенки (9) и/или закрывающей боковой стенки (10) выступают клейкие фланцы (32,33), соединенные с внутренними сторонами (31) остальных боковых стенок (7, 8). 26. Контейнер по п. 15, отличающийся тем, что, по меньшей мере, закрывающая боковая стенка (10) нижней половины (3) контейнера и соответствующая боковая стенка(10) верхней половины (2) контейнера выполнены вогнутыми вовнутрь. 27. Контейнер по п. 15, отличающийся тем, что содержит клейкие фланцы (35), соединенные с внутренней стороной закрывающей (10) и/или поворотной (9) боковой стенки, выступают от боковых краев участка (29, 17, 18) внешней стенки и/или внутренней стенки соответствующих двойных боковых стенок (7, 8). 28. Контейнер по п. 15, отличающийся тем, что выполнен из цельной заготовки (40). 29. Контейнер (1) для транспортировки пищевых продуктов, содержащий верхнюю (2) и нижнюю (3) половины, которые соединены друг с другом с возможностью поворота между закрытым и открытым положениями (4) верхняя половина (2) содержит плоскую крышечную стенку (6) и боковые стенки (7, 8, 9, 10), проходящие от упомянутой крышечной стенки (6), по существу, наклонно вниз и наружу, нижняя половина (3) содержит плоскую донную стенку (5) и боковые стенки (7, 8, 9, 1), проходящие от упомянутой донной стенки (5), по существу, наклонно вверх и наружу, отличающийся тем, что упомянутая крышечная стенка (6), по меньшей мере в некоторых местах, и боковые стенки (7, 8),примыкающие к поворотной боковой стенке (9) верхней половины (2), выполнены двойными, при этом для формирования упомянутой двойной крышечной стенки вторая крышечная стенка (16) лежит между двумя противоположными, в частности двойными,3 14383 1 2011.06.30 боковыми стенками (7, 8) верхней половины (2) упомянутая вторая крышечная стенка(16) соединена, в частности, по нижним краям (19, 20) соответствующих участков (17, 18) внутренней стенки верхней половины (2), отогнутых внутрь контейнера и относящихся к противоположным боковым стенкам (7, 8) этой половины. 30. Контейнер по п. 29, отличающийся тем, что боковые стенки половин (2, 3) контейнера, обращенные друг к другу, соединены друг с другом с возможностью поворота, по существу, вдоль кромок (11, 12) их свободного края с образованием поворотной линии(13). 31. Контейнер по п. 30, отличающийся тем, что поворотная линия (13) имеет центральную разделительную линию (14), проходящую вдоль кромок (11, 12) свободного края. 32. Контейнер по п. 31, отличающийся тем, что разделительная линия (14) выполнена, по существу, волнистой. 33. Контейнер по п. 29, отличающийся тем, что нижние края (19, 20) участков (17,18) внутренней стенки расположены на расстоянии от крышечной стенки (6). 34. Контейнер по п. 29, отличающийся тем, что вторая крышечная стенка (16) сформирована из двух соединенных друг с другом неполных стенок (23, 24), выступающих от противоположных участков (17, 18) внутренней стенки. 35. Контейнер по п. 34, отличающийся тем, что неполные стенки (23, 24) соединены друг с другом вдоль краевых участков (25), ориентированных по направлению друг к другу. 36. Контейнер по п. 35, отличающийся тем, что краевые участки (25) выполнены ступенчатыми по существу из вертикальных и горизонтальных стенок (26, 27) ступени, причем горизонтальные стенки (27) ступени краевых участков (25) соединены друг с другом. 37. Контейнер по п. 36, отличающийся тем, что горизонтальная стенка (27) ступени находится в контакте с внутренней стороной (28) крышечной стенки (6) и, в частности,приклеена к ней. 38. Контейнер по п. 29, отличающийся тем, что боковая стенка, в частности противоположная боковой поворотной стенке (9), сформирована в виде закрывающей боковой стенки (10), в закрытом положении соединяющей с возможностью разъединения нижнюю половину (3) контейнера с его верхней половиной (2). 39. Контейнер по п. 29, отличающийся тем, что от боковых краев поворотной боковой стенки (9) и/или закрывающей боковой стенки (10) выступают клейкие фланцы (32,33), соединенные с внутренними сторонами (31) остальных боковых стенок (7, 8). 40. Контейнер по п. 29, отличающийся тем, что, по меньшей мере, закрывающая боковая стенка (10) нижней половины (3) контейнера и соответствующая боковая стенка(10) верхней половины (2) контейнера выполнены вогнутыми вовнутрь. 41. Контейнер по п. 29, отличающийся тем, что выполнен из цельной заготовки (40). 42. Цельная заготовка для изготовления контейнера (1) по п. 1 или 2, содержащая донный (36) и крышечный (37) участки, соединенные друг с другом посредством участков(38, 39) соответствующей поворотной боковой стенки, причем донный участок (36) содержит, по меньшей мере, один участок (41) боковой стенки с примыкающим к нему участком (42) внутренней боковой стенки и дополнительным участком (43) второй донной стенки, который расположен по отношению к участку (42) внутренней боковой стенки противоположно положению участка (41) боковой стенки, при этом между участком (41) боковой стенки и первой донной стенкой (5) сформирована линия сгиба крышечный участок (37) содержит, по меньшей мере, один участок (41) боковой стенки с примыкающим к нему участком (42) внутренней боковой стенки и дополнительным участком (44) второй крышечной стенки, который расположен по отношению к участку (42) внутренней боковой стенки в сторону, противоположную положению участка (41) боковой стенки, при этом между участком (41) боковой стенки и первой крышечной стенкой (6) сформирована линия сгиба. 4 14383 1 2011.06.30 43. Заготовка по п. 42, отличающаяся тем, что между участком (42) внутренней боковой стенки и участком (43) второй донной стенки сформированы, в частности, частично прорезанные линии (45) сгиба. 44. Заготовка по п. 43, отличающаяся тем, что на свободных краях участка (43) второй донной стенки сформированы линия (49) частичного разреза и линия (50) сгиба соответственно для формирования вертикальных и горизонтальных стенок (26, 27) ступени. 45. Заготовка по п. 42, отличающаяся тем, что между участками (38, 39) поворотной боковой стенки вдоль их соединительной линии выполнена волнистая разделительная линия (40), продолженная в обоих боковых направлениях линиями (51) частичного разреза и затем линиями (52) сгиба. 46. Заготовка по п. 42, отличающаяся тем, что участок (53) закрывающей боковой стенки, выступающий от участка (36) первой донной стенки, на свободных боковых краях(54) имеет выемку (55) защелки. 47. Заготовка по п. 46, отличающаяся тем, что от участка (41, 42) внешней и/или внутренней боковой стенки в боковом направлении, по меньшей мере, с одной стороны выступает клейкий фланец, в частности, с выемкой (56) защелки, соответствующей выемке защелки участка (53) закрывающей боковой стенки. 48. Заготовка по п. 42, отличающаяся тем, что участок (41, 42) внешней и/или внутренней боковой стенки крышечного участка (37) на одном крае имеет защелкивающийся зацеп (57, 58). 49. Цельная заготовка для изготовления контейнера (1) по п. 15 или 16, содержащая донный (36) и крышечный (37) участки, соединенные друг с другом посредством участков(38, 39) соответствующей поворотной боковой стенки, причем донный участок (36) содержит, по меньшей мере, один участок (41) боковой стенки с примыкающим к нему участком (42) внутренней боковой стенки и дополнительным участком (43) второй донной стенки, который расположен по отношению к участку (42) внутренней боковой стенки противоположно положению участка (41) боковой стенки, при этом между участком (41) боковой стенки и первой донной стенкой (5) сформирована линия сгиба. 50. Заготовка по п. 49, отличающаяся тем, что между участком (42) внутренней боковой стенки и участком (43) второй донной стенки сформированы, в частности, частично прорезанные линии (45) сгиба. 51. Заготовка по п. 50, отличающаяся тем, что на свободных краях (48) участка (43) второй донной стенки сформированы линия (49) частичного разреза и линия (50) сгиба соответственно для формирования вертикальных и горизонтальных стенок (26, 27) ступени. 52. Заготовка по п. 50, отличающаяся тем, что между участками (38, 39) поворотной боковой стенки вдоль их соединительной линии выполнена волнистая разделительная линия (40), продолженная в обоих боковых направлениях линиями (51) частичного разреза и затем линиями (52) сгиба. 53. Заготовка по п. 49, отличающаяся тем, что участок (53) закрывающей боковой стенки, выступающий от участка (36) первой донной стенки, на свободных боковых краях(54) имеет выемку (55) защелки. 54. Заготовка по п. 53, отличающаяся тем, что от участка (41, 42) внешней и/или внутренней боковой стенки в боковом направлении, по меньшей мере, с одной стороны выступает клейкий фланец, в частности, с выемкой (56) защелки, соответствующей выемке защелки участка (53) закрывающей боковой стенки. 55. Заготовка по п. 49, отличающаяся тем, что участок (41, 42) боковой стенки крышечного участка (37) на одном крае имеет защелкивающийся зацеп (57, 58). 56. Цельная заготовка (40) для изготовления контейнера (1) по п. 29 или 30, содержащая донный (36) и крышечный (37) участки, соединенные друг с другом посредством участков (38, 39) соответствующей поворотной боковой стенки, причем крышечный участок (37) содержит, по меньшей мере, один участок (41) боковой стенки с примыкающим 5 14383 1 2011.06.30 к нему участком (42) внутренней боковой стенки и дополнительным участком (44) второй крышечной стенки, который расположен по отношению к участку (42) внутренней боковой стенки в сторону, противоположную положению участка (41) боковой стенки, при этом между участком (41) боковой стенки и первой крышечной стенкой (6) сформирована линия сгиба. 57. Заготовка по п. 56, отличающаяся тем, что между участком (42) внутренней боковой стенки и участком (44) второй крышечной стенки сформированы, в частности, частично прорезанные линии (45) сгиба. 58. Заготовка по п. 56, отличающаяся тем, что на свободных краях (47) участка (44) второй крышечной стенки сформированы линия (49) частичного разреза и линия (50) сгиба соответственно для формирования вертикальных и горизонтальных стенок (26, 27) ступени. 59. Заготовка по п. 56, отличающаяся тем, что между участками (38, 39) поворотной боковой стенки вдоль их соединительной линии выполнена волнистая разделительная линия (40), продолженная в обоих боковых направлениях линиями (51) частичного разреза и затем линиями (52) сгиба. 60. Заготовка по п. 56, отличающаяся тем, что участок (53) закрывающей боковой стенки, выступающий от участка (36) первой донной стенки, на свободных боковых краях(54) имеет выемку (55) защелки. 61. Заготовка по п. 60, отличающаяся тем, что от участка (41) боковой стенки в боковом направлении, по меньшей мере, с одной стороны выступает клейкий фланец, в частности, с выемкой (56) защелки, соответствующей выемке защелки участка (53) закрывающей боковой стенки. 62. Заготовка по п. 56, отличающаяся тем, что участок (41, 42) внешней и/или внутренней боковой стенки крышечного участка (37) на одном крае имеет защелкивающийся зацеп (57, 58). Изобретение относится к контейнеру с верхней и нижней половинами, которые посредством поворотного соединения соединены друг с другом для поворота между закрытым и открытым положением и каждая из которых содержит плоскую донную и/или крышечную стенку и боковые стенки, проходящие от нее по существу наклонно наружу и вверх и/или вниз относительно другой половины контейнера. Известные контейнеры такого типа предназначены, например, для хранения гамбургеров и т.п. После размещения гамбургера в контейнере его закрывают, поворачивая верхнюю открытую часть контейнера в закрытое положение, после чего контейнер может быть перенесен потребителем. Иногда перенос от места, подходящего для продажи гамбургеров, до места возможного потребления составляет всего несколько метров или занимает мало времени. Затем контейнер снова открывают посредством поворота верхней половины контейнера в открытое положение, и гамбургер полностью вынимают из контейнера для потребления. Однако часто контейнер перемещают гораздо дальше, например к месту жительства потребителя, так что потребление пищевого продукта происходит только через десять,пятнадцать или более минут после покупки. Хотя подходящие контейнеры, в особенности изготовленные из пенопласта, частично уже обеспечивают определенную теплоизоляцию,они дороги по сравнению, например, с контейнерами из бумаги, картона и т.п., и кроме того плохо приспособлены для переработки. Таким образом, задачей настоящего изобретения является усовершенствование контейнера вышеупомянутого типа, так чтобы он имел лучшую теплоизоляцию и в то же время, в особенности это касается контейнеров из бумаги, картона и т.п., имел повышенную прочность. 6 14383 1 2011.06.30 Данная задача решена использованием отличительных признаков п. 1 формулы изобретения. Изобретение отличается тем, что по меньшей мере местами донная и/или крышечная стенка выполнена двойной. Эта двухстенная конструкция, с одной стороны, позволяет улучшить теплоизоляцию благодаря формированию воздушных камер, а с другой стороны, позволяет увеличить прочность благодаря использованию первой и второй донной и/или крышечной стенки. В этой связи может быть достаточным выполнить двойной только крышечную стенку,поскольку соответствующий контейнер обычно располагают донной стенкой на основании, в сумке или другой таре и т.п., посредством чего достигается определенная теплоизоляция в области донной стенки. Сдвоенные стенки такой конструкции могут быть сформированы различными способами. В принципе можно просто разместить вторую донную стенку над первой донной стенкой или соответственно вторую крышечную стенку под первой крышечной стенкой, а между ними разместить соответствующие распорные элементы. При этом между соответствующими стенками и распорными элементами образуются подходящие теплоизоляционные воздушные камеры, которые при необходимости могут быть сформированы только на одной стороне. Для обеспечения поворота верхней половины контейнера относительно нижней половины контейнера простыми конструктивными средствами противоположные боковые стенки половин контейнера могут быть шарнирно соединены друг с другом с возможностью поворота вдоль кромок их свободного края с образованием поворотной линии. В этой связи для упрощения открытия и закрытия контейнера поворотная линия может иметь центральную разделительную линию, проходящую вдоль кромок свободного края. Таким образом сопротивление, в особенности при открытии верхней половины контейнера, уменьшено посредством соответствующей разделительной линии без негативного воздействия на теплоизоляцию контейнера. Для предотвращения схождения друг с другом прямолинейно обрезанных кромок и затруднения открытия половин контейнера разделительная линия может быть по существу выполнена волнистой. Теплоизоляцию контейнера можно, кроме того, улучшить путем выполнения двойными по меньшей мере боковых стенок, прилегающих к боковым поворотным стенкам. Двойными также могут быть все боковые стенки. Для формирования соответствующей второй донной и/или крышечной стенки простыми конструктивными средствами ее можно пропустить между двумя противоположными, в особенности двойными, боковыми стенками. При этом указанные вторые стенки можно соединить непосредственно с соответствующими боковыми стенками и необязательно соединять их с оставшимися двумя боковыми стенками. Для соединения соответствующих вторых стенок с указанными противоположными боковыми стенками простыми конструктивными средствами и таким образом упрощения изготовления контейнера вторая донная и/или крышечная стенка может быть соединена в особенности с нижними краями участков внутренней стенки, отогнутых внутрь контейнера и относящихся к противоположным боковым стенкам. Для обеспечения отсутствия контакта первой и второй стенок с пищевым продуктом,расположенным в контейнере, и формирования между этими стенками воздушных камер нижние края участков внутренней стенки могут быть расположены на расстоянии от первой донной и/или крышечной стенки. Таким образом обеспечено отсутствие контакта с первой и второй стенками по меньшей мере в области указанных нижних краев. При этом указанное расстояние может быть выбрано достаточно большим или вторые стенки могут быть достаточно сильно зажаты между другими боковыми стенками, так что контакт отсутствует между первой и второй стенками также и примерно по центру по отношению к соответствующим донным и/ или крышечным стенкам. 7 14383 1 2011.06.30 Для упрощения изготовления контейнера вторая донная и/или крышечная стенка может быть выполнена из соединенных друг с другом неполных стенок, выступающих от противоположных участков внутренней стенки. Таким образом, неполные стенки являются продолжениями соответствующих участков внутренней стенки и в особенности присоединены к их нижним краям. Неполные стенки соединены друг с другом с образованием по возможности непрерывной воздушной камеры между первой и второй стенками соответственно дна и крышки. Соединение такого типа может быть, например, выполнено таким образом, что неполные стенки соединены друг с другом вдоль своих краевых участков, ориентированных по направлению друг к другу. Такое соединение может быть реализовано склейкой. В этой связи для придания жесткости каждой из вторых стенок краевые участки могут быть сформированы ступенчатыми по существу из вертикальных и горизонтальных стенок ступени, причем в особенности горизонтальные стенки ступени соединены друг с другом склейкой и т.п. Возможен также вариант, в котором неполные стенки в области своих стенок ступени,соединенных друг с другом, не соприкасаются с соответствующей первой стенкой дна или крышки. Однако для дополнительного увеличения жесткости контейнера и максимизации возможного воздушного пространства между первой и второй стенками дна и крышки соответствующая горизонтальная стенка ступени может быть в контакте с внутренней стороной соответствующей первой донной и/или крышечной стенки и в особенности может быть приклеенной к ней. Соответствующую другую горизонтальную стенку ступени затем приклеивают еще к одной горизонтальной стенке ступени, противоположной первой стенке дна или крышки, так что в этой области по существу образуется трехслойная структура, обеспечивающая достаточную теплоизоляцию в данной области даже в местах контакта первой и второй стенок. В особенности в этой связи следует отметить, что подходящий пищевой продукт не соприкасается с горизонтальной стенкой ступени, и что горизонтальными стенками ступени, соединенными друг с другом, и примыкающими вертикальными стенками ступени образована канавка, которая образует воздушную прослойку для теплоизоляции и в особенности предотвращает контакт пищевого продукта непосредственно с горизонтальной стенкой ступени или первой стенкой дна или крышки. Для облегчения закрытия контейнера простыми конструктивными средствами боковая стенка, в особенности противоположная боковой поворотной стенке, может быть выполнена закрывающей. В этом случае закрывающая боковая стенка нижней половины контейнера в закрытом положении соединена с возможностью разъединения с верхней половиной контейнера. Для обеспечения надежного соединения различных боковых стенок друг с другом и,кроме того, увеличения прочности контейнера от боковых краев боковых поворотных стенок и/или закрывающих боковых стенок могут выступать клейкие фланцы, соединенные с внутренними сторонами других боковых стенок. Прочность контейнера может быть также увеличена благодаря тому, что по меньшей мере закрывающая боковая стенка верхней и нижней половин контейнера вогнута внутрь. Для того чтобы еще больше увеличить прочность контейнера, изготовленного например из бумаги, картона и т.п., а также избежать его деформации, из-за тепла и пара, клейкие фланцы, соединенные с внутренней поверхностью закрывающих и/или боковых поворотных стенок, могут выступать от боковых краев внешней и/или внутренней стенки соответствующих половин контейнера. Для экономии материала и упрощения конструкции контейнер может быть выполнен из цельной заготовки из бумаги, картона и т.п. Такая цельная заготовка для изготовления контейнера в особенности имеет донный и крышечный участки, которые соединены друг с другом своими соответствующими участ 8 14383 1 2011.06.30 ками поворотной боковой стенки, причем донный и/или крышечный участок имеет, по меньшей мере, один участок боковой стенки с присоединенным к нему участком внутренней боковой стенки и дополнительным участком второй донной и/или крышечной стенки. При изготовлении контейнера соответствующие участки внутренней боковой стенки отгибают внутрь контейнера относительно участков внешней боковой стенки, а участки второй стенки, соединенные с участками внутренней боковой стенки и относящиеся ко дну или крышке, вместе с соответствующим участком первой донной и/или крышечной стенки образуют соответствующую двойную стенку контейнера. Кроме того, соответствующие боковые стенки получаются двойными благодаря их внутренним и внешним участкам. Если соответствующая вторая донная и/или крышечная стенка не выполнена в виде одной детали из участка донной и/или крышечной стенки, то данный участок может выступать от участков боковой стенки, противоположных каждому из обоих участков внутренней боковой стенки и соответственно соединенных друг с другом при изготовлении контейнера своими свободными краями, ориентированными по направлению друг к другу. Для упрощения изготовления контейнера из заготовки между участком боковой стенки и участком первой донной и/или крышечной стенки могут быть выполнены линии сгиба, которые позволяют упростить отгиб участка боковой стенки вверх в положение напротив соответствующего участка первой донной и/или крышечной стенки. Кроме того, для упрощения отгиба участка внутренней боковой стенки внутрь контейнера могут быть выполнены линии сгиба, в особенности частично прорезанные, между указанным участком внутренней боковой стенки и участком второй донной и/или крышечной стенки, а также соответственно участками внешней боковой стенки. Частично прорезанные линии сгиба можно использовать в особенности для обеспечения соединения между участком внутренней боковой стенки и соответствующим участком второй донной и/или крышечной стенки. Ступенчатая конструкция краевых участков соответствующих неполных стенок второй донной и крышечной стенок, описанная в связи с контейнером, может быть таким образом реализована при изготовлении заготовки простыми конструктивными средствами, так что на свободном краю участка второй донной и/или крышечной стенки параллельно друг другу выполнены линия частичного разреза и линия сгиба для образования вертикальных и горизонтальных стенок ступени. Линия частичного разреза представляет собой линию сгиба,прорезанную частично на некоторую толщину материала, но, например, не являющуюся перфорированной или полностью разрезанной. Это в особенности облегчает отгиб вниз вертикальной стенки ступени в направлении первой донной и/или крышечной стенки. Для упрощения поворота двух половин контейнера при изготовлении заготовки соответствующие участки поворотной боковой стенки могут иметь примерно волнистую линию разреза вдоль их соединительной линии и/или поворотной линии, проходящей в обоих направлениях через линии частичного разреза и затем через линии сгиба. Линии частичного разреза могут быть выполнены в виде перфорации. Для создания соединительных элементов для разъемного закрытия половин контейнера при изготовлении заготовки участок закрывающей боковой стенки, выступающий от участка первой донной стенки, может на каждом боковом краю иметь выемку защелки. Соответствующий ответный элемент верхней половины контейнера может входить в зацепление с данной выемкой для закрытия контейнера. Если при изготовлении контейнера вышеупомянутый клейкий фланец приклеен к внутренней стороне участка закрывающей боковой стенки, в особенности для придания жесткости контейнеру в области кромок по боковым краям участка, по меньшей мере с одной стороны участка внешней и/или внутренней боковой стенки может в боковом направлении выступать соответствующий клейкий фланец, в особенности с выемкой защелки, соответствующей выемке защелки участка закрывающей боковой стенки. 9 14383 1 2011.06.30 Соответствующий ответный элемент может быть, в особенности, выполнен таким образом, что участок внешней и/или внутренней боковой стенки крышечного участка имеет на одном краю защелкивающийся выступ, который при закрытом контейнере находится в зацеплении с соответствующей выемкой защелки. Далее подробно описан предпочтительный вариант осуществления настоящего изобретения со ссылками на прилагаемые чертежи, на которых фиг. 1 изображает аксонометрический вид сверху предлагаемого контейнера в открытом положении и фиг. 2 изображает вид сверху цельной заготовки для изготовления контейнера в соответствии с фиг. 1. На фиг. 1 изображен аксонометрический вид сбоку предлагаемого контейнера 1 в открытом положении 4. В закрытом положении соответственно верхняя половина 2 контейнера отогнута по поворотной линии 13 и находится на нижней половине 3 контейнера,открытой сверху, причем соответствующее закрытое положение характеризуется зацеплением защелкивающихся зацепов 57, 58, выступающих из половины 2, с соответствующими выемками 55, 56 защелки на половине 3. Половина 2 имеет крышечную стенку 6 (фиг. 2), сформированную плоской и по существу квадратной частью, выполненной из бумаги, картона и т.п. Как видно из фиг. 1, из стенки 6 со всех сторон наклонно вверх выступают соответствующие боковые стенки 7, 8,9, 10. Стенки 7 и 8 выполнены двойными из участка 29 внешней стенки (фиг. 2) и участка соответственно 17 и 18 внутренней стенки. Соответствующие стенки 7, 8 соединены друг с другом по обоим краям другими боковыми стенками 9 и 10. Стенка 9 образует поворотную боковую стенку, соединенную по соответствующей поворотной линии 13 с соответствующей поворотной боковой стенкой 9 на половине 3, для поворота половин контейнера между открытым положением и закрытым положением. Напротив поворотной боковой стенки расположена закрывающая боковая стенка 10, в закрытом положении контейнера 1 сопрягаемая с соответствующей закрывающей стенкой 10 половины 3. Стенка 10 половины 2 содержит по боковым краям клейкие фланцы 32, загнутые внутрь контейнера 1 и находящиеся в контакте с внутренними сторонами 31 двойных стенок 7, 8,к которым они приклеены. На соответствующей стенке 9 аналогично выполнены соответствующие фланцы 32, которые также приклеены к сторонам 31 стенок 7, 8. Аналогичное относится также к стенке 10 и стенке 9 половины 3 с донной стенкой 5,однако половина 3 не имеет выступающих от стенки 10 клейких фланцев, а имеет соответственно клейкие фланцы 35, выступающие от стенок 7, 8, как показано на фиг. 2. Более конкретно, фланцы 35 выступают от внешних участков 29 стенок 7, 8. Соответствующая линия 13 для поворота двух половин 2, 3 выполнена вдоль кромок 11, 12 стенок 9 соответствующих половин 2, 3. Линия 13 имеет в центре разделительную линию 14 волнистой формы, на которой в открытом положении 4 контейнера 1, изображенном на фиг. 1, могут быть видны одна впадина и два гребня волны вдоль кромки 11 стенки 9 половины 3 и один гребень волны вдоль кромки 12 стенки 9 половины 2. В приведенном варианте, по меньшей мере, стенки 7, 8, а также стенка 10 половины 3 сформированы выше соответствующих боковых стенок половины 2. Двойными выполнены не только стенки 7, 8 обеих половин 2, 3. Соответствующая донная и/или крышечная стенка также выполнена двойной из первой донной стенки 5 и/или первой крышечной стенки 6 и соответственно второй донной стенки 15 и второй крышечной стенки 16. Каждая из стенок 15, 16 проходит от нижнего края 19, 20 соответствующего участка 17 и 18 противоположных стенок 7, 8. Стенки 15, 16 образованы парами неполных стенок 21, 22 и 23, 24, которые можно видеть на заготовке 40, изображенной на фиг. 2. Стенки 21 и 22 соединены друг с другом на своих краевых участках 25, ориентированных по направлению друг к другу, для образования стенки 15. 10 14383 1 2011.06.30 Соединение может быть осуществлено в одном варианте прямой склейкой соответствующих участков 25 с образованием между первой и второй донными стенками на всем их протяжении соответствующей воздушной полости или воздушной камеры. В варианте осуществления изобретения, изображенном на фиг. 1, примерно по центру стенки 15 и соответственно стенки 16 выполнена канавка, имеющая примерно прямоугольное сечение, причем длинная сторона прямоугольника образована горизонтальной стенкой 27 ступени, а короткая сторона прямоугольника - вертикальной стенкой 26 ступени каждой неполной стенки. Каждая стенка 26 проходит по существу между двумя донными и/или крышечными стенками, а соответственно горизонтальные стенки ступени проходят параллельно этим стенкам, соединены друг с другом и в одном варианте осуществления изобретения также соединены со стенкой 5 и/или 6, в особенности склейкой. На соответствующих боковых краях 30, в особенности стенки 10, выполнены выемки 55, 56 (фиг. 2), сопрягаемые в закрытом положении контейнера 1 с зацепами 57, 58, размещенными на выступе участков 29 и участков 17, 18 соответствующих стенок 7, 8. Максимально отрытое положение контейнера 1 задано контактом внешних поверхностей стенок 9, ориентированных по направлению друг к другу и относящихся к половинам 2, 3. В другом варианте боковые стенки, и в особенности стенки 10, не проходят от половин 2, 3 плоско, а вогнуты внутрь контейнера, так что центральная часть их вогнутости максимально выступает в продольном направлении внутрь контейнера. Это показано на фиг. 1 пунктирной линией на стенке 10 половины 3. На фиг. 2 изображен вид сверху цельной заготовки 40 для изготовления контейнера 1 в соответствии с фиг. 1, на которой аналогичные части обозначены одинаково. Заготовка 40 имеет донный участок 36 и крышечный участок 37. После отгиба и соединения соответствующих частей заготовки участок 36 образует половину 3, а соответственно участок 37 образует половину 2 в соответствии с фиг. 1. В центре участка 36 имеется примерно квадратное дно 5 контейнера, которое образует первую донную стенку. По своему периметру дно соединено по линиям 45 сгиба с участками 41 внешней боковой стенки, участком 38 поворотной боковой стенки и участком 53 закрывающей боковой стенки. Как показано на фиг. 1, в контейнере 1 участок 38 образует соответственно стенку 9, а участок 53 - стенку 10. Участок 38 отделен от соответствующего участка 39 крышечного участка 37 центральной разделительной линией 14 (фиг. 1), имеющей волнистую форму. На обоих боковых краях линия 14 продолжена линиями 51 частичного разреза или перфорации, а затем линиями 52 сгиба. На обоих боковых краях соответствующих участков 38, 39 имеются фланцы 32 (фиг. 1), которые могут находиться в контакте с соответствующими внутренними сторонами стенок 7, 8, к которым они могут быть приклеены. Участок 53 имеет выемки 55 на свободных или боковых краях 54. Как показано на фиг. 2, справа и слева от стенки 5 расположен участок 41, затем участок 42 внутренней боковой стенки и затем соответствующий участок 43 второй донной стенки. Вдоль соответствующих линий 45, 59 сгиба осуществляют отгиб вверх участка 41,затем отгиб внутрь участка 42 (фиг. 1) и затем размещение участка 43 параллельно стенке 5. Аналогично поступают с участками с другой стороны от стенки 5, изображенной на фиг. 2, причем фланцы 35, выступающие в боковом направлении с одного края 34 участков внешней боковой стенки, отогнуты внутрь и находятся в контакте с соответствующей стороной 38 участка 53, к которой они приклеены (фиг. 1). Как видно из фиг. 2, два участка 43 образуют соответствующие неполные стенки 21, 22,которые также представлены на фиг. 1 и которые склеены друг с другом на своих свободных краях 48, ориентированных по направлению друг к другу, или на соответствующих краевых участках 25. Здесь первая стенка 26 (фиг. 1) выполнена посредством отгиба вдоль частично прорезанной линии 49 сгиба в направлении стенки 5, а затем посредством линии 50 сгиба выполнена стенка 27, размещенная параллельно стенке 5. Соответствующие стенки 27 взаимно сопрягаемых стенок 21, 22 приклеены друг к другу, а также к стенке 5. 11 14383 1 2011.06.30 Участок 37 имеет аналогичную конструкцию, так как предназначен для отгиба соответствующих частей, таких как участок 39, участок 41, участок 42, участок 44 второй крышечной стенки, вдоль соответствующих линий 45, 46, 49, 50 и т.п. В отличие от участка 36 участок 37 имеет соответствующие фланцы 33 по боковым краям участка 53. Как показано на фиг. 1, данные фланцы приклеены к соответствующим внутренним сторонам участков 42 и/или участков 17 и 18. Кроме того, соответствующие участки 41, 42 имеют на одном конце зацепы 57, 58, которые в изготовленном в соответствии с фиг. 1 контейнере находятся в зацеплении с выемкой 55, 56. Как видно из изображенного на фигурах участка 36, выемка 55, 56 составлена с одной стороны из выемки 55 участка 53, а с другой стороны из выемки 56 фланца 35. Эти выемки расположены и закреплены на внутренней стороне участка 53 контейнера, изображенного на фиг. 1, так что соответствующие выемки 55, 56 расположены без наложения и совмещены друг с другом. Можно обойтись и без соответствующей канавки в стенке 15 и/или 16. В этом случае соответствующие участки 25 и/или края 47, 48 стенок 21, 22 будут соединены только непосредственно друг с другом. Таким образом соответствующие вторые стенки дна и крышки в этой зоне не имеют контакта с каждой из соответствующих стенок 5, 6. Такое решение допустимо в том случае, если соответствующий пищевой продукт, такой как гамбургер и т.п., расположенный в контейнере, не является слишком тяжелым. Однако соответствующая канавка, а также двойные боковые стенки дна или крышки способствуют увеличению жесткости контейнера. Предлагаемый контейнер в особенности отличается большей жесткостью, позволяющей не допустить соответствующих деформаций при его использовании с пищевым продуктом или без него. Это в особенности обеспечено двухстенным дном и соответствующей частью крышки. Вместе с тем области с двойной стенкой также обеспечивают лучшую теплоизоляцию, так что соответствующий пищевой продукт, такой как гамбургер, сэндвич и т.п.,дольше остается теплым или, если нужно, холодным. Благодаря жесткости контейнера, в особенности изготовленного из бумаги, картона и т.п., наблюдается меньшая деформация от тепла и пара. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 12
