Многослойный полуфабрикат документа с защитой информации (варианты)

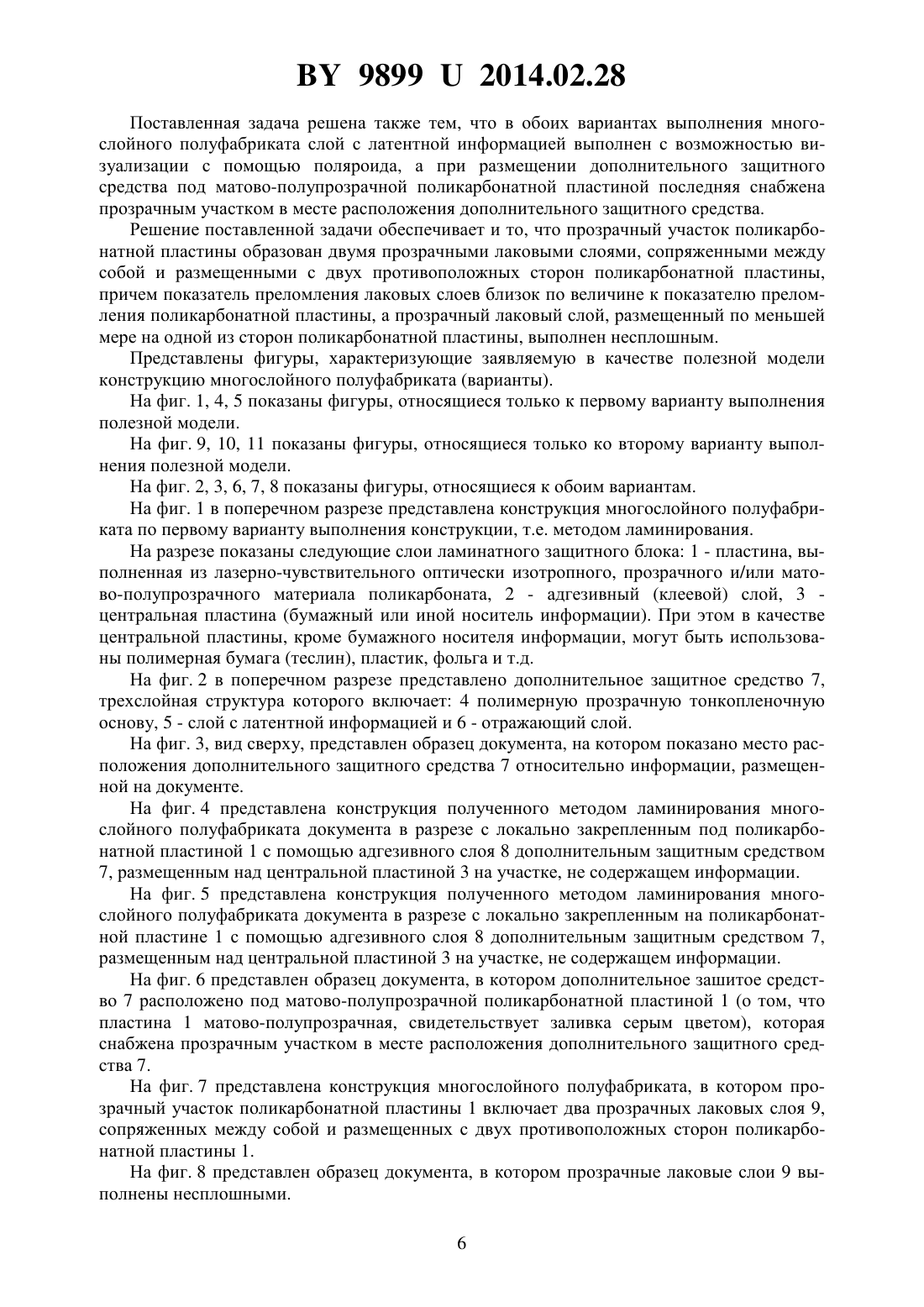

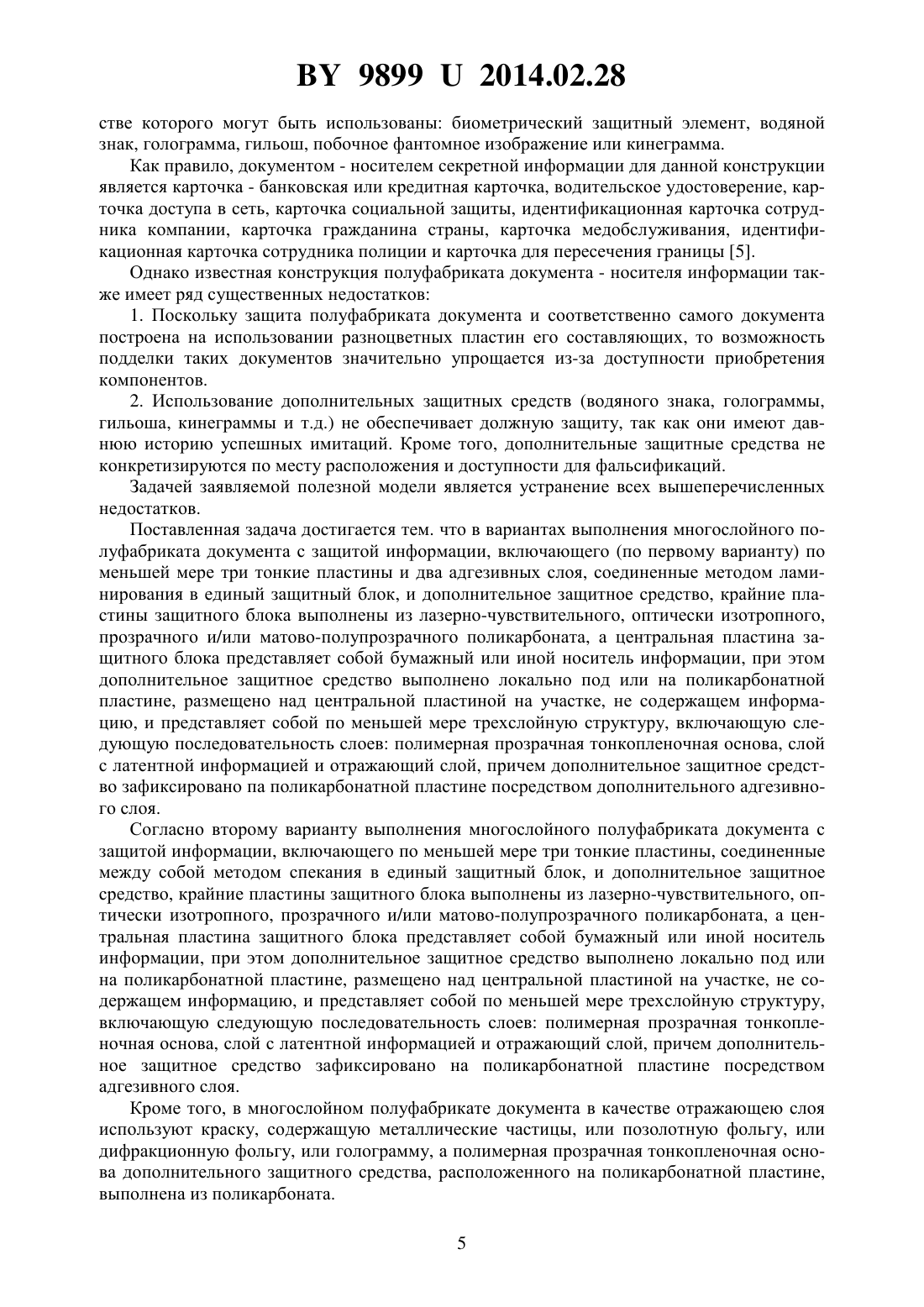

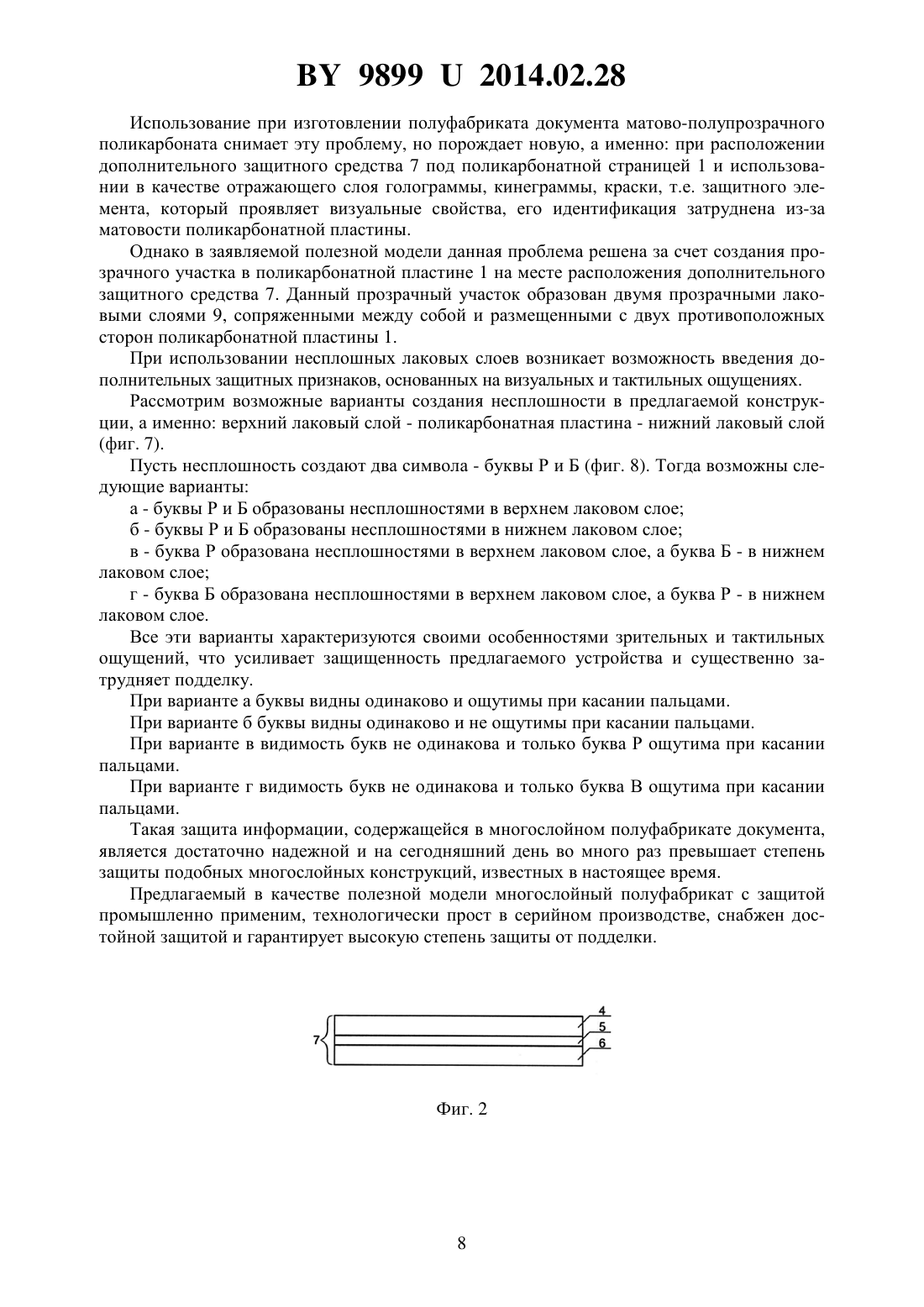

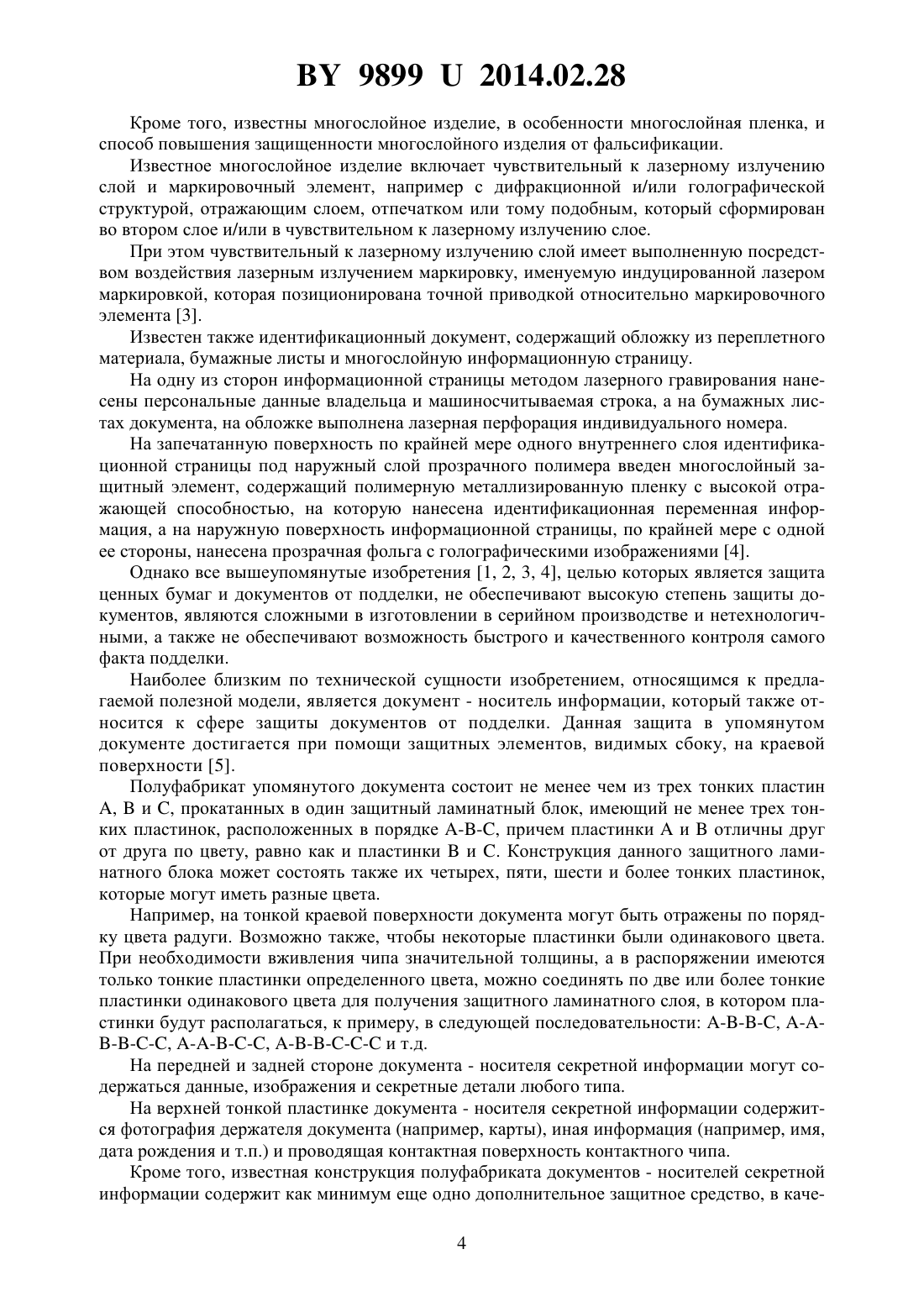

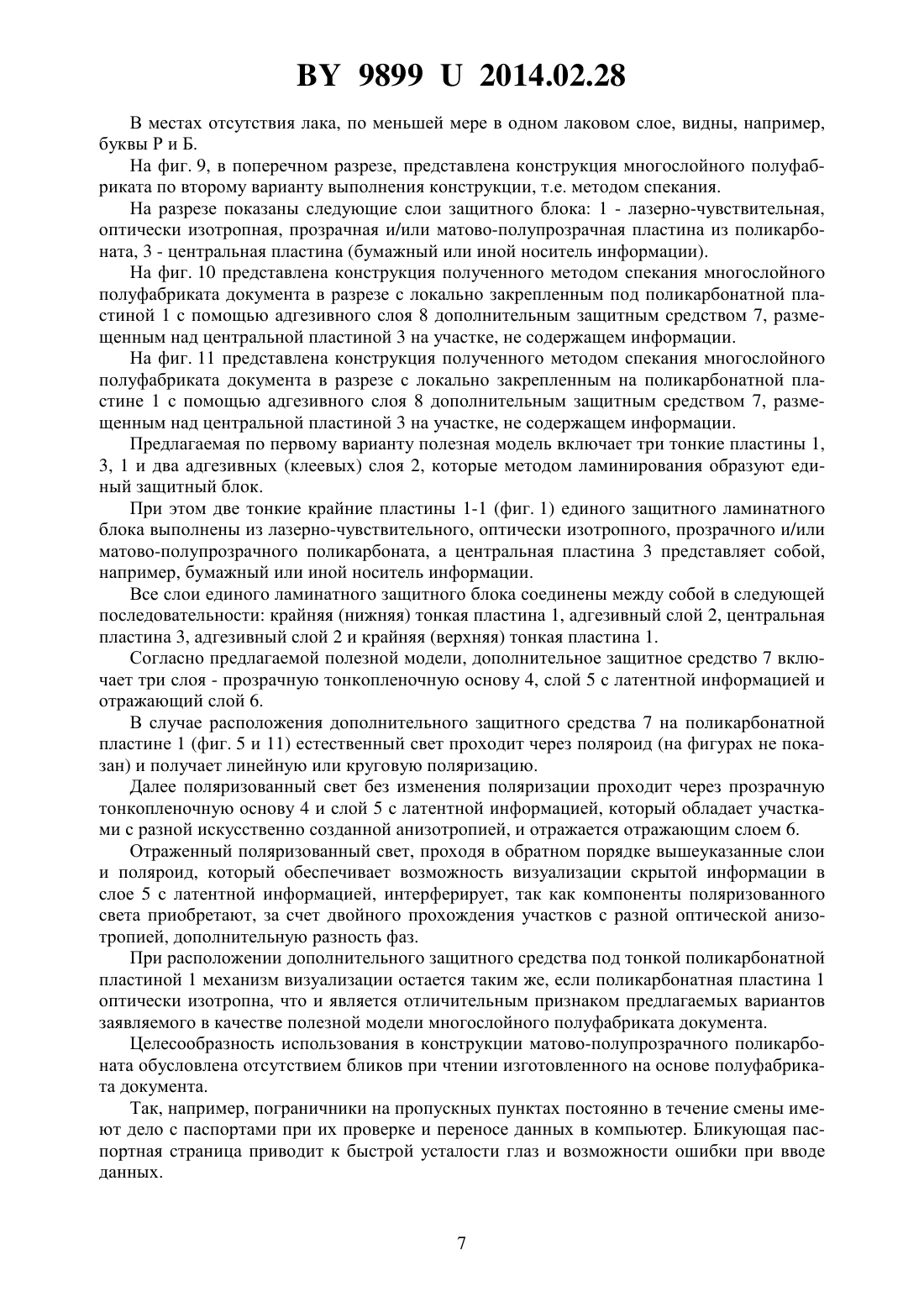

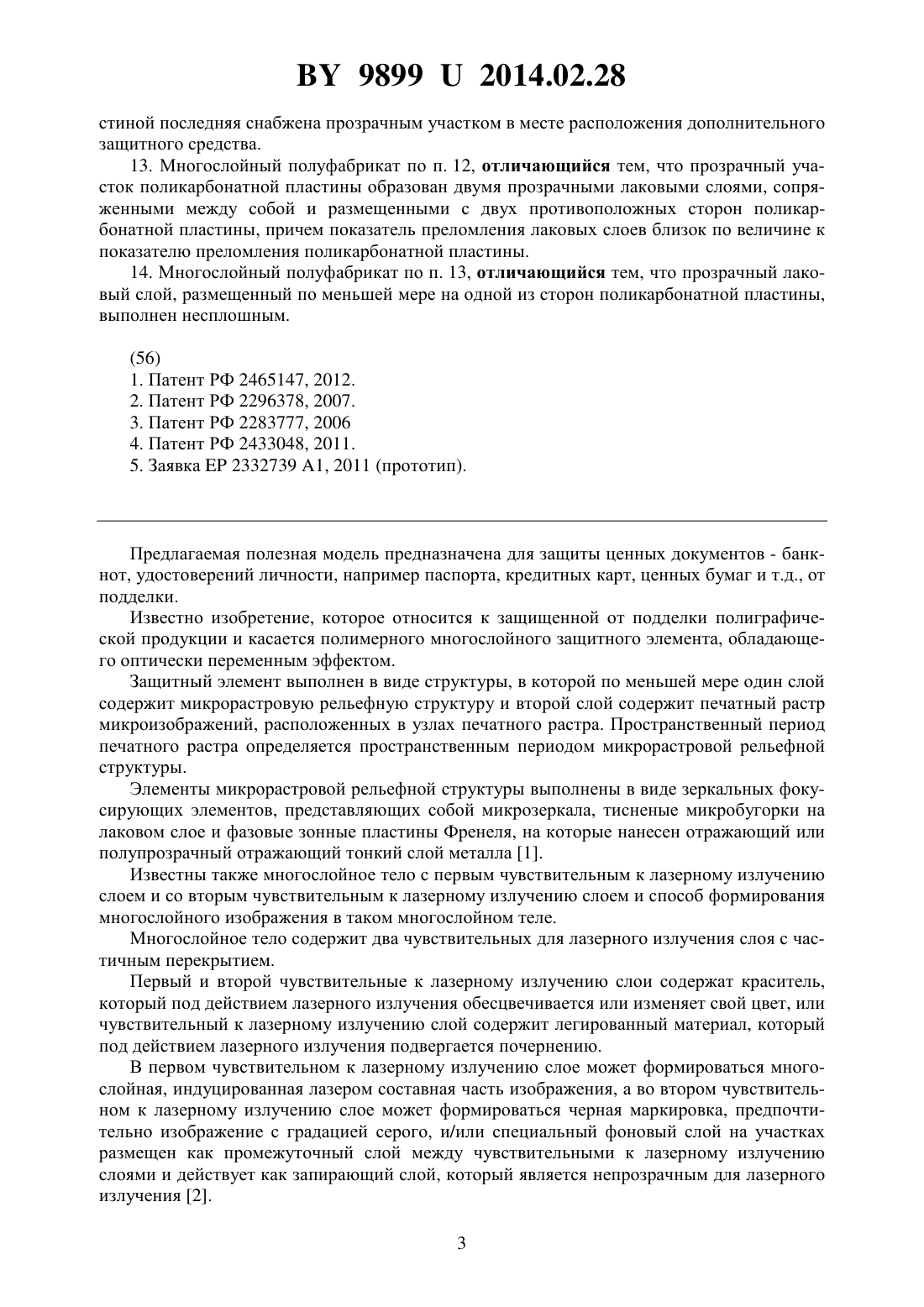

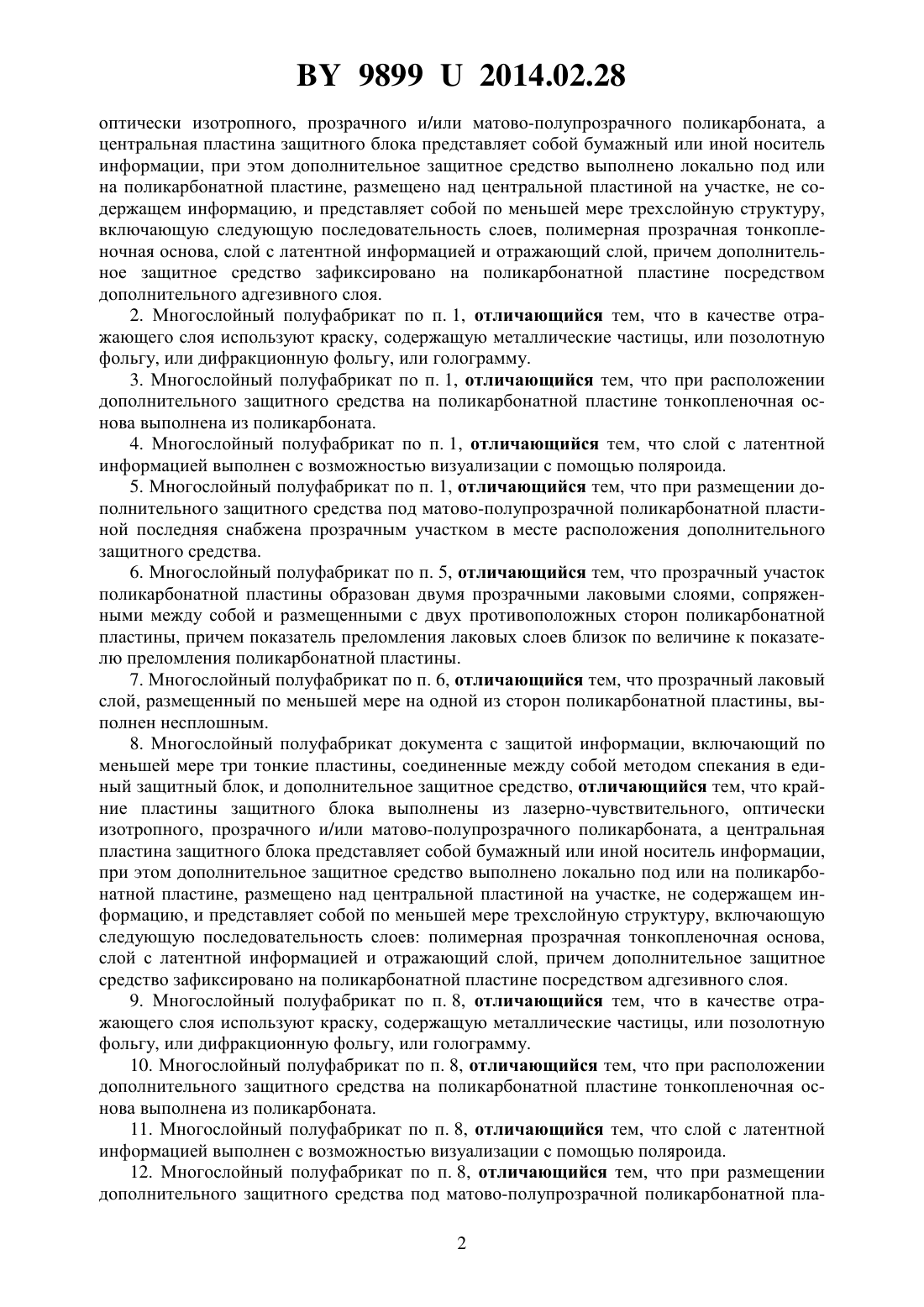

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МНОГОСЛОЙНЫЙ ПОЛУФАБРИКАТ ДОКУМЕНТА С ЗАЩИТОЙ ИНФОРМАЦИИ (ВАРИАНТЫ)(71) Заявители Закрытое акционерное общество Голографическая индустрия Общество с ограниченной ответственностью Магия света Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси Иностранное частное унитарное производственно-торговое предприятие АТВ-ЛИТ компании А.Т.В. латент экспорт-импорт ЛТД Республиканское научнотехническое унитарное предприятие Криптотех Департамента государственных знаков Министерства финансов Республики Беларусь(72) Авторы Гореленко Александр Яковлевич Плиска Сергей Петрович Рак Александр Васильевич Кислухин Сергей Владимирович Бобореко Александр Георгиевич Еверкин Владимир Владимирович Моисеенко Петр Васильевич Танин Леонид Викторович(73) Патентообладатели Закрытое акционерное общество Голографическая индустрия Общество с ограниченной ответственностью Магия света Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси Иностранное частное унитарное производственно-торговое предприятие АТВ-ЛИТ компании А.Т.В. латент экспорт-импорт ЛТД Республиканское научно-техническое унитарное предприятие Криптотех Департамента государственных знаков Министерства финансов Республики Беларусь(57) 1. Многослойный полуфабрикат документа с защитой информации, включающий по меньшей мере три тонкие пластины и два адгезивных слоя, соединенные методом ламинирования в единый защитный блок, и дополнительное защитное средство, отличающийся тем, что крайние пластины защитного блока выполнены из лазерно-чувствительного, Фиг. 1 98992014.02.28 оптически изотропного, прозрачного и/или матово-полупрозрачного поликарбоната, а центральная пластина защитного блока представляет собой бумажный или иной носитель информации, при этом дополнительное защитное средство выполнено локально под или на поликарбонатной пластине, размещено над центральной пластиной на участке, не содержащем информацию, и представляет собой по меньшей мере трехслойную структуру,включающую следующую последовательность слоев, полимерная прозрачная тонкопленочная основа, слой с латентной информацией и отражающий слой, причем дополнительное защитное средство зафиксировано на поликарбонатной пластине посредством дополнительного адгезивного слоя. 2. Многослойный полуфабрикат по п. 1, отличающийся тем, что в качестве отражающего слоя используют краску, содержащую металлические частицы, или позолотную фольгу, или дифракционную фольгу, или голограмму. 3. Многослойный полуфабрикат по п. 1, отличающийся тем, что при расположении дополнительного защитного средства на поликарбонатной пластине тонкопленочная основа выполнена из поликарбоната. 4. Многослойный полуфабрикат по п. 1, отличающийся тем, что слой с латентной информацией выполнен с возможностью визуализации с помощью поляроида. 5. Многослойный полуфабрикат по п. 1, отличающийся тем, что при размещении дополнительного защитного средства под матово-полупрозрачной поликарбонатной пластиной последняя снабжена прозрачным участком в месте расположения дополнительного защитного средства. 6. Многослойный полуфабрикат по п. 5, отличающийся тем, что прозрачный участок поликарбонатной пластины образован двумя прозрачными лаковыми слоями, сопряженными между собой и размещенными с двух противоположных сторон поликарбонатной пластины, причем показатель преломления лаковых слоев близок по величине к показателю преломления поликарбонатной пластины. 7. Многослойный полуфабрикат по п. 6, отличающийся тем, что прозрачный лаковый слой, размещенный по меньшей мере на одной из сторон поликарбонатной пластины, выполнен несплошным. 8. Многослойный полуфабрикат документа с защитой информации, включающий по меньшей мере три тонкие пластины, соединенные между собой методом спекания в единый защитный блок, и дополнительное защитное средство, отличающийся тем, что крайние пластины защитного блока выполнены из лазерно-чувствительного, оптически изотропного, прозрачного и/или матово-полупрозрачного поликарбоната, а центральная пластина защитного блока представляет собой бумажный или иной носитель информации,при этом дополнительное защитное средство выполнено локально под или на поликарбонатной пластине, размещено над центральной пластиной на участке, не содержащем информацию, и представляет собой по меньшей мере трехслойную структуру, включающую следующую последовательность слоев полимерная прозрачная тонкопленочная основа,слой с латентной информацией и отражающий слой, причем дополнительное защитное средство зафиксировано на поликарбонатной пластине посредством адгезивного слоя. 9. Многослойный полуфабрикат по п. 8, отличающийся тем, что в качестве отражающего слоя используют краску, содержащую металлические частицы, или позолотную фольгу, или дифракционную фольгу, или голограмму. 10. Многослойный полуфабрикат по п. 8, отличающийся тем, что при расположении дополнительного защитного средства на поликарбонатной пластине тонкопленочная основа выполнена из поликарбоната. 11. Многослойный полуфабрикат по п. 8, отличающийся тем, что слой с латентной информацией выполнен с возможностью визуализации с помощью поляроида. 12. Многослойный полуфабрикат по п. 8, отличающийся тем, что при размещении дополнительного защитного средства под матово-полупрозрачной поликарбонатной пла 2 98992014.02.28 стиной последняя снабжена прозрачным участком в месте расположения дополнительного защитного средства. 13. Многослойный полуфабрикат по п. 12, отличающийся тем, что прозрачный участок поликарбонатной пластины образован двумя прозрачными лаковыми слоями, сопряженными между собой и размещенными с двух противоположных сторон поликарбонатной пластины, причем показатель преломления лаковых слоев близок по величине к показателю преломления поликарбонатной пластины. 14. Многослойный полуфабрикат по п. 13, отличающийся тем, что прозрачный лаковый слой, размещенный по меньшей мере на одной из сторон поликарбонатной пластины,выполнен несплошным. Предлагаемая полезная модель предназначена для защиты ценных документов - банкнот, удостоверений личности, например паспорта, кредитных карт, ценных бумаг и т.д., от подделки. Известно изобретение, которое относится к защищенной от подделки полиграфической продукции и касается полимерного многослойного защитного элемента, обладающего оптически переменным эффектом. Защитный элемент выполнен в виде структуры, в которой по меньшей мере один слой содержит микрорастровую рельефную структуру и второй слой содержит печатный растр микроизображений, расположенных в узлах печатного растра. Пространственный период печатного растра определяется пространственным периодом микрорастровой рельефной структуры. Элементы микрорастровой рельефной структуры выполнены в виде зеркальных фокусирующих элементов, представляющих собой микрозеркала, тисненые микробугорки на лаковом слое и фазовые зонные пластины Френеля, на которые нанесен отражающий или полупрозрачный отражающий тонкий слой металла 1. Известны также многослойное тело с первым чувствительным к лазерному излучению слоем и со вторым чувствительным к лазерному излучению слоем и способ формирования многослойного изображения в таком многослойном теле. Многослойное тело содержит два чувствительных для лазерного излучения слоя с частичным перекрытием. Первый и второй чувствительные к лазерному излучению слои содержат краситель,который под действием лазерного излучения обесцвечивается или изменяет свой цвет, или чувствительный к лазерному излучению слой содержит легированный материал, который под действием лазерного излучения подвергается почернению. В первом чувствительном к лазерному излучению слое может формироваться многослойная, индуцированная лазером составная часть изображения, а во втором чувствительном к лазерному излучению слое может формироваться черная маркировка, предпочтительно изображение с градацией серого, и/или специальный фоновый слой на участках размещен как промежуточный слой между чувствительными к лазерному излучению слоями и действует как запирающий слой, который является непрозрачным для лазерного излучения 2. 3 98992014.02.28 Кроме того, известны многослойное изделие, в особенности многослойная пленка, и способ повышения защищенности многослойного изделия от фальсификации. Известное многослойное изделие включает чувствительный к лазерному излучению слой и маркировочный элемент, например с дифракционной и/или голографической структурой, отражающим слоем, отпечатком или тому подобным, который сформирован во втором слое и/или в чувствительном к лазерному излучению слое. При этом чувствительный к лазерному излучению слой имеет выполненную посредством воздействия лазерным излучением маркировку, именуемую индуцированной лазером маркировкой, которая позиционирована точной приводкой относительно маркировочного элемента 3. Известен также идентификационный документ, содержащий обложку из переплетного материала, бумажные листы и многослойную информационную страницу. На одну из сторон информационной страницы методом лазерного гравирования нанесены персональные данные владельца и машиносчитываемая строка, а на бумажных листах документа, на обложке выполнена лазерная перфорация индивидуального номера. На запечатанную поверхность по крайней мере одного внутреннего слоя идентификационной страницы под наружный слой прозрачного полимера введен многослойный защитный элемент, содержащий полимерную металлизированную пленку с высокой отражающей способностью, на которую нанесена идентификационная переменная информация, а на наружную поверхность информационной страницы, по крайней мере с одной ее стороны, нанесена прозрачная фольга с голографическими изображениями 4. Однако все вышеупомянутые изобретения 1, 2, 3, 4, целью которых является защита ценных бумаг и документов от подделки, не обеспечивают высокую степень защиты документов, являются сложными в изготовлении в серийном производстве и нетехнологичными, а также не обеспечивают возможность быстрого и качественного контроля самого факта подделки. Наиболее близким по технической сущности изобретением, относящимся к предлагаемой полезной модели, является документ - носитель информации, который также относится к сфере защиты документов от подделки. Данная защита в упомянутом документе достигается при помощи защитных элементов, видимых сбоку, на краевой поверхности 5. Полуфабрикат упомянутого документа состоит не менее чем из трех тонких пластин,и , прокатанных в один защитный ламинатный блок, имеющий не менее трех тонких пластинок, расположенных в порядке , причем пластинкииотличны друг от друга по цвету, равно как и пластинкии . Конструкция данного защитного ламинатного блока может состоять также их четырех, пяти, шести и более тонких пластинок,которые могут иметь разные цвета. Например, на тонкой краевой поверхности документа могут быть отражены по порядку цвета радуги. Возможно также, чтобы некоторые пластинки были одинакового цвета. При необходимости вживления чипа значительной толщины, а в распоряжении имеются только тонкие пластинки определенного цвета, можно соединять по две или более тонкие пластинки одинакового цвета для получения защитного ламинатного слоя, в котором пластинки будут располагаться, к примеру, в следующей последовательности , , , и т.д. На передней и задней стороне документа - носителя секретной информации могут содержаться данные, изображения и секретные детали любого типа. На верхней тонкой пластинке документа - носителя секретной информации содержится фотография держателя документа (например, карты), иная информация (например, имя,дата рождения и т.п.) и проводящая контактная поверхность контактного чипа. Кроме того, известная конструкция полуфабриката документов - носителей секретной информации содержит как минимум еще одно дополнительное защитное средство, в каче 4 98992014.02.28 стве которого могут быть использованы биометрический защитный элемент, водяной знак, голограмма, гильош, побочное фантомное изображение или кинеграмма. Как правило, документом - носителем секретной информации для данной конструкции является карточка - банковская или кредитная карточка, водительское удостоверение, карточка доступа в сеть, карточка социальной защиты, идентификационная карточка сотрудника компании, карточка гражданина страны, карточка медобслуживания, идентификационная карточка сотрудника полиции и карточка для пересечения границы 5. Однако известная конструкция полуфабриката документа - носителя информации также имеет ряд существенных недостатков 1. Поскольку защита полуфабриката документа и соответственно самого документа построена на использовании разноцветных пластин его составляющих, то возможность подделки таких документов значительно упрощается из-за доступности приобретения компонентов. 2. Использование дополнительных защитных средств (водяного знака, голограммы,гильоша, кинеграммы и т.д.) не обеспечивает должную защиту, так как они имеют давнюю историю успешных имитаций. Кроме того, дополнительные защитные средства не конкретизируются по месту расположения и доступности для фальсификаций. Задачей заявляемой полезной модели является устранение всех вышеперечисленных недостатков. Поставленная задача достигается тем. что в вариантах выполнения многослойного полуфабриката документа с защитой информации, включающего (по первому варианту) по меньшей мере три тонкие пластины и два адгезивных слоя, соединенные методом ламинирования в единый защитный блок, и дополнительное защитное средство, крайние пластины защитного блока выполнены из лазерно-чувствительного, оптически изотропного,прозрачного и/или матово-полупрозрачного поликарбоната, а центральная пластина защитного блока представляет собой бумажный или иной носитель информации, при этом дополнительное защитное средство выполнено локально под или на поликарбонатной пластине, размещено над центральной пластиной на участке, не содержащем информацию, и представляет собой по меньшей мере трехслойную структуру, включающую следующую последовательность слоев полимерная прозрачная тонкопленочная основа, слой с латентной информацией и отражающий слой, причем дополнительное защитное средство зафиксировано па поликарбонатной пластине посредством дополнительного адгезивного слоя. Согласно второму варианту выполнения многослойного полуфабриката документа с защитой информации, включающего по меньшей мере три тонкие пластины, соединенные между собой методом спекания в единый защитный блок, и дополнительное защитное средство, крайние пластины защитного блока выполнены из лазерно-чувствительного, оптически изотропного, прозрачного и/или матово-полупрозрачного поликарбоната, а центральная пластина защитного блока представляет собой бумажный или иной носитель информации, при этом дополнительное защитное средство выполнено локально под или на поликарбонатной пластине, размещено над центральной пластиной на участке, не содержащем информацию, и представляет собой по меньшей мере трехслойную структуру,включающую следующую последовательность слоев полимерная прозрачная тонкопленочная основа, слой с латентной информацией и отражающий слой, причем дополнительное защитное средство зафиксировано на поликарбонатной пластине посредством адгезивного слоя. Кроме того, в многослойном полуфабрикате документа в качестве отражающею слоя используют краску, содержащую металлические частицы, или позолотную фольгу, или дифракционную фольгу, или голограмму, а полимерная прозрачная тонкопленочная основа дополнительного защитного средства, расположенного на поликарбонатной пластине,выполнена из поликарбоната. 5 98992014.02.28 Поставленная задача решена также тем, что в обоих вариантах выполнения многослойного полуфабриката слой с латентной информацией выполнен с возможностью визуализации с помощью поляроида, а при размещении дополнительного защитного средства под матово-полупрозрачной поликарбонатной пластиной последняя снабжена прозрачным участком в месте расположения дополнительного защитного средства. Решение поставленной задачи обеспечивает и то, что прозрачный участок поликарбонатной пластины образован двумя прозрачными лаковыми слоями, сопряженными между собой и размещенными с двух противоположных сторон поликарбонатной пластины,причем показатель преломления лаковых слоев близок по величине к показателю преломления поликарбонатной пластины, а прозрачный лаковый слой, размещенный по меньшей мере на одной из сторон поликарбонатной пластины, выполнен несплошным. Представлены фигуры, характеризующие заявляемую в качестве полезной модели конструкцию многослойного полуфабриката (варианты). На фиг. 1, 4, 5 показаны фигуры, относящиеся только к первому варианту выполнения полезной модели. На фиг. 9, 10, 11 показаны фигуры, относящиеся только ко второму варианту выполнения полезной модели. На фиг. 2, 3, 6, 7, 8 показаны фигуры, относящиеся к обоим вариантам. На фиг. 1 в поперечном разрезе представлена конструкция многослойного полуфабриката по первому варианту выполнения конструкции, т.е. методом ламинирования. На разрезе показаны следующие слои ламинатного защитного блока 1 - пластина, выполненная из лазерно-чувствительного оптически изотропного, прозрачного и/или матово-полупрозрачного материала поликарбоната, 2 - адгезивный (клеевой) слой, 3 центральная пластина (бумажный или иной носитель информации). При этом в качестве центральной пластины, кроме бумажного носителя информации, могут быть использованы полимерная бумага (теслин), пластик, фольга и т.д. На фиг. 2 в поперечном разрезе представлено дополнительное защитное средство 7,трехслойная структура которого включает 4 полимерную прозрачную тонкопленочную основу, 5 - слой с латентной информацией и 6 - отражающий слой. На фиг. 3, вид сверху, представлен образец документа, на котором показано место расположения дополнительного защитного средства 7 относительно информации, размещенной на документе. На фиг. 4 представлена конструкция полученного методом ламинирования многослойного полуфабриката документа в разрезе с локально закрепленным под поликарбонатной пластиной 1 с помощью адгезивного слоя 8 дополнительным защитным средством 7, размещенным над центральной пластиной 3 на участке, не содержащем информации. На фиг. 5 представлена конструкция полученного методом ламинирования многослойного полуфабриката документа в разрезе с локально закрепленным на поликарбонатной пластине 1 с помощью адгезивного слоя 8 дополнительным защитным средством 7,размещенным над центральной пластиной 3 на участке, не содержащем информации. На фиг. 6 представлен образец документа, в котором дополнительное зашитое средство 7 расположено под матово-полупрозрачной поликарбонатной пластиной 1 (о том, что пластина 1 матово-полупрозрачная, свидетельствует заливка серым цветом), которая снабжена прозрачным участком в месте расположения дополнительного защитного средства 7. На фиг. 7 представлена конструкция многослойного полуфабриката, в котором прозрачный участок поликарбонатной пластины 1 включает два прозрачных лаковых слоя 9,сопряженных между собой и размещенных с двух противоположных сторон поликарбонатной пластины 1. На фиг. 8 представлен образец документа, в котором прозрачные лаковые слои 9 выполнены несплошными. 6 98992014.02.28 В местах отсутствия лака, по меньшей мере в одном лаковом слое, видны, например,буквы Р и Б. На фиг. 9, в поперечном разрезе, представлена конструкция многослойного полуфабриката по второму варианту выполнения конструкции, т.е. методом спекания. На разрезе показаны следующие слои защитного блока 1 - лазерно-чувствительная,оптически изотропная, прозрачная и/или матово-полупрозрачная пластина из поликарбоната, 3 - центральная пластина (бумажный или иной носитель информации). На фиг. 10 представлена конструкция полученного методом спекания многослойного полуфабриката документа в разрезе с локально закрепленным под поликарбонатной пластиной 1 с помощью адгезивного слоя 8 дополнительным защитным средством 7, размещенным над центральной пластиной 3 на участке, не содержащем информации. На фиг. 11 представлена конструкция полученного методом спекания многослойного полуфабриката документа в разрезе с локально закрепленным на поликарбонатной пластине 1 с помощью адгезивного слоя 8 дополнительным защитным средством 7, размещенным над центральной пластиной 3 на участке, не содержащем информации. Предлагаемая по первому варианту полезная модель включает три тонкие пластины 1,3, 1 и два адгезивных (клеевых) слоя 2, которые методом ламинирования образуют единый защитный блок. При этом две тонкие крайние пластины 1-1 (фиг. 1) единого защитного ламинатного блока выполнены из лазерно-чувствительного, оптически изотропного, прозрачного и/или матово-полупрозрачного поликарбоната, а центральная пластина 3 представляет собой,например, бумажный или иной носитель информации. Все слои единого ламинатного защитного блока соединены между собой в следующей последовательности крайняя (нижняя) тонкая пластина 1, адгезивный слой 2, центральная пластина 3, адгезивный слой 2 и крайняя (верхняя) тонкая пластина 1. Согласно предлагаемой полезной модели, дополнительное защитное средство 7 включает три слоя - прозрачную тонкопленочную основу 4, слой 5 с латентной информацией и отражающий слой 6. В случае расположения дополнительного защитного средства 7 на поликарбонатной пластине 1 (фиг. 5 и 11) естественный свет проходит через поляроид (на фигурах не показан) и получает линейную или круговую поляризацию. Далее поляризованный свет без изменения поляризации проходит через прозрачную тонкопленочную основу 4 и слой 5 с латентной информацией, который обладает участками с разной искусственно созданной анизотропией, и отражается отражающим слоем 6. Отраженный поляризованный свет, проходя в обратном порядке вышеуказанные слои и поляроид, который обеспечивает возможность визуализации скрытой информации в слое 5 с латентной информацией, интерферирует, так как компоненты поляризованного света приобретают, за счет двойного прохождения участков с разной оптической анизотропией, дополнительную разность фаз. При расположении дополнительного защитного средства под тонкой поликарбонатной пластиной 1 механизм визуализации остается таким же, если поликарбонатная пластина 1 оптически изотропна, что и является отличительным признаком предлагаемых вариантов заявляемого в качестве полезной модели многослойного полуфабриката документа. Целесообразность использования в конструкции матово-полупрозрачного поликарбоната обусловлена отсутствием бликов при чтении изготовленного на основе полуфабриката документа. Так, например, пограничники на пропускных пунктах постоянно в течение смены имеют дело с паспортами при их проверке и переносе данных в компьютер. Бликующая паспортная страница приводит к быстрой усталости глаз и возможности ошибки при вводе данных. 98992014.02.28 Использование при изготовлении полуфабриката документа матово-полупрозрачного поликарбоната снимает эту проблему, но порождает новую, а именно при расположении дополнительного защитного средства 7 под поликарбонатной страницей 1 и использовании в качестве отражающего слоя голограммы, кинеграммы, краски, т.е. защитного элемента, который проявляет визуальные свойства, его идентификация затруднена из-за матовости поликарбонатной пластины. Однако в заявляемой полезной модели данная проблема решена за счет создания прозрачного участка в поликарбонатной пластине 1 на месте расположения дополнительного защитного средства 7. Данный прозрачный участок образован двумя прозрачными лаковыми слоями 9, сопряженными между собой и размещенными с двух противоположных сторон поликарбонатной пластины 1. При использовании несплошных лаковых слоев возникает возможность введения дополнительных защитных признаков, основанных на визуальных и тактильных ощущениях. Рассмотрим возможные варианты создания несплошности в предлагаемой конструкции, а именно верхний лаковый слой - поликарбонатная пластина - нижний лаковый слой(фиг. 7). Пусть несплошность создают два символа - буквы Р и Б (фиг. 8). Тогда возможны следующие варианты а - буквы Р и Б образованы несплошностями в верхнем лаковом слое б - буквы Р и Б образованы несплошностями в нижнем лаковом слое в - буква Р образована несплошностями в верхнем лаковом слое, а буква Б - в нижнем лаковом слое г - буква Б образована несплошностями в верхнем лаковом слое, а буква Р - в нижнем лаковом слое. Все эти варианты характеризуются своими особенностями зрительных и тактильных ощущений, что усиливает защищенность предлагаемого устройства и существенно затрудняет подделку. При варианте а буквы видны одинаково и ощутимы при касании пальцами. При варианте б буквы видны одинаково и не ощутимы при касании пальцами. При варианте в видимость букв не одинакова и только буква Р ощутима при касании пальцами. При варианте г видимость букв не одинакова и только буква В ощутима при касании пальцами. Такая защита информации, содержащейся в многослойном полуфабрикате документа,является достаточно надежной и на сегодняшний день во много раз превышает степень защиты подобных многослойных конструкций, известных в настоящее время. Предлагаемый в качестве полезной модели многослойный полуфабрикат с защитой промышленно применим, технологически прост в серийном производстве, снабжен достойной защитой и гарантирует высокую степень защиты от подделки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 11
