Способ перемешивания стали в ковше

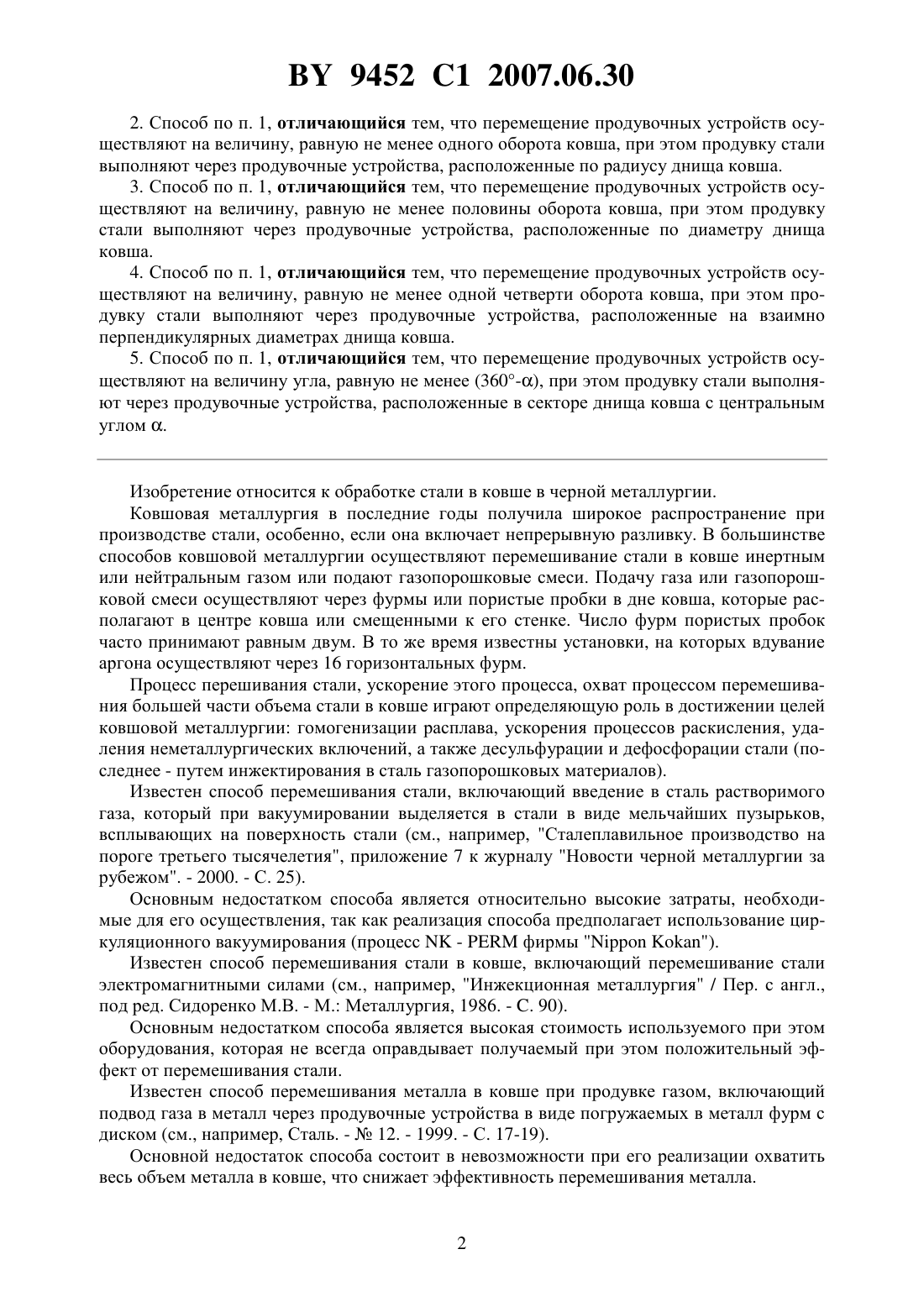

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПЕРЕМЕШИВАНИЯ СТАЛИ В КОВШЕ(71) Заявитель ТЕХКОМ ИМПОРТЭКСПОРТ ГМБХ ХЛОПОНИН Виктор НиколаевичШУМАХЕР, Эдгард, Е. ЗИНКОВСКИЙ Иван Васильевич(73) Патентообладатель ТЕХКОМ ИМПОРТЭКСПОРТ ГМБХ(57) 1. Способ перемешивания стали в ковше, включающий продувку стали снизу газом или газопорошковой смесью через продувочные устройства, по меньшей мере, одно из которых смещено от продольной оси ковша в сторону его стенки, отличающийся тем,что одновременно с продувкой осуществляют перемещение продувочных устройств относительно стали в горизонтальной плоскости путем реверсивного вращения ковша относительно его продольной оси. 9452 1 2007.06.30 2. Способ по п. 1, отличающийся тем, что перемещение продувочных устройств осуществляют на величину, равную не менее одного оборота ковша, при этом продувку стали выполняют через продувочные устройства, расположенные по радиусу днища ковша. 3. Способ по п. 1, отличающийся тем, что перемещение продувочных устройств осуществляют на величину, равную не менее половины оборота ковша, при этом продувку стали выполняют через продувочные устройства, расположенные по диаметру днища ковша. 4. Способ по п. 1, отличающийся тем, что перемещение продувочных устройств осуществляют на величину, равную не менее одной четверти оборота ковша, при этом продувку стали выполняют через продувочные устройства, расположенные на взаимно перпендикулярных диаметрах днища ковша. 5. Способ по п. 1, отличающийся тем, что перемещение продувочных устройств осуществляют на величину угла, равную не менее (360-), при этом продувку стали выполняют через продувочные устройства, расположенные в секторе днища ковша с центральным углом . Изобретение относится к обработке стали в ковше в черной металлургии. Ковшовая металлургия в последние годы получила широкое распространение при производстве стали, особенно, если она включает непрерывную разливку. В большинстве способов ковшовой металлургии осуществляют перемешивание стали в ковше инертным или нейтральным газом или подают газопорошковые смеси. Подачу газа или газопорошковой смеси осуществляют через фурмы или пористые пробки в дне ковша, которые располагают в центре ковша или смещенными к его стенке. Число фурм пористых пробок часто принимают равным двум. В то же время известны установки, на которых вдувание аргона осуществляют через 16 горизонтальных фурм. Процесс перешивания стали, ускорение этого процесса, охват процессом перемешивания большей части объема стали в ковше играют определяющую роль в достижении целей ковшовой металлургии гомогенизации расплава, ускорения процессов раскисления, удаления неметаллургических включений, а также десульфурации и дефосфорации стали (последнее - путем инжектирования в сталь газопорошковых материалов). Известен способ перемешивания стали, включающий введение в сталь растворимого газа, который при вакуумировании выделяется в стали в виде мельчайших пузырьков,всплывающих на поверхность стали (см., например, Сталеплавильное производство на пороге третьего тысячелетия, приложение 7 к журналу Новости черной металлургии за рубежом. - 2000. - С. 25). Основным недостатком способа является относительно высокие затраты, необходимые для его осуществления, так как реализация способа предполагает использование циркуляционного вакуумирования (процесс-фирмы). Известен способ перемешивания стали в ковше, включающий перемешивание стали электромагнитными силами (см., например, Инжекционная металлургия / Пер. с англ.,под ред. Сидоренко М.В. - М. Металлургия, 1986. - . 90). Основным недостатком способа является высокая стоимость используемого при этом оборудования, которая не всегда оправдывает получаемый при этом положительный эффект от перемешивания стали. Известен способ перемешивания металла в ковше при продувке газом, включающий подвод газа в металл через продувочные устройства в виде погружаемых в металл фурм с диском (см., например, Сталь. -12. - 1999. - С. 17-19). Основной недостаток способа состоит в невозможности при его реализации охватить весь объем металла в ковше, что снижает эффективность перемешивания металла. 9452 1 2007.06.30 Известен способ перемешивания стали в ковше, включающий продувку стали снизу газом или газопорошковой смесью через предусмотренные продувочные устройства, по меньшей мере одно из которых смещено от центра ковша (см., например, указанный источник Инжекционная металлургия. - С. 142-143 и рис. 12). При реализации известного способа газ подводят в нижнюю часть ковша через пористые пробки в его днище или через погружную фурму (газопорошковую смесь). По существенным признакам этот известный способ перемешивания стали в ковше является наиболее близким к предлагаемому, поэтому принят за прототип. Одним из важных достоинств этого известного способа в сравнении с ранее рассмотренными является его относительная дешевизна и простота в реализации. Однако способу присущ существенный недостаток, состоящий в том, что в процессе продувки газом (газопорошковой смесью) сталь не в одинаковой степени перемешивается по объему ковша. Интенсивное перемешивание имеет место только в столбе стали (расходящемся по мере приближения к поверхности), расположенном над участком подачи газа (газопорошковой смеси) в ковш. Остальные участки объема стали в ковше перемешиваются в меньшей степени, и степень перемешивания снижается тем существеннее, чем дальше находится этот объем стали от отмеченного участка подачи газа в ковш. Практически полностью при этом перемешиванием не охватываются придонные участки стали. Естественно, отмеченное снижает эффективность применения указанного перемешивания стали в достижении уже поставленных целей ковшовой металлургии. Предлагаемый способ перемешивания свободен от указанных недостатков. В нем обеспечена подача газа (газопорошковой смеси) с охватом всего объема стали в ковше,тем самым осуществляется максимальное перемешивание стали в ковше, возможное при использовании подачи газа (газопорошковой смеси) в ковш в качестве инструмента перемешивания стали. При этом в качестве газа используется инертный или нейтральный газ,состав порошковой смеси определяется решаемой технической задачей по доводке стали до требуемых характеристик. Перечисленные технические результаты достигаются за счет того, что в способе перемешивания стали в ковше, включающем продувку стали снизу газом или газопорошковой смесью через предусмотренные продувочные устройства, по меньшей мере одно из которых смещено относительно вертикальной оси ковша в сторону его стенки, согласно изобретению, одновременно с продувкой осуществляют поворот ковша относительно его вертикальной оси, при этом направление поворота периодически изменяют на противоположное. При повороте ковша на уголне менее 360 продувку производят через продувочные устройства, расположенные на радиусе днища ковша, или через продувочные устройства, размещенные в секторе ковша с центральным угломпри повороте ковша на угол не менее 180 продувку производят через продувочные устройства, расположенные на диаметре днища ковша при повороте ковша на угол не менее 90 продувку производят через продувочные устройства, расположенные на взаимно перпендикулярных диаметрах днища ковша. Предлагаемый способ перемешивания стали в ковше пояснен схематическими чертежами. На фиг. 1 приведена схема реализации способа перемешивания стали в ковше при подводе газа или газопорошковой смеси через многополостные продувочные устройства,размещенные в днище ковша. На фиг. 2 - аналогичная фиг. 1 схема приведена для случая подвода газа или газопорошковой смеси через введенную в сталь фурму. На фиг. 3 - вид по стрелке А на ковш на фиг. 1. На фиг. 4 - вид по стрелке Б на ковш на фиг. 2. На фиг. 5 - вид по стрелке А на ковш на фиг. 1 в случае расположения продувочных устройств по радиусу днища ковша и их перемещения относительно стали путем поворота ковша на один оборот. 3 9452 1 2007.06.30 На фиг. 6 - вид по стрелке А на ковш на фиг. 1 в случае расположения продувочных устройств по диаметру днища ковша и их перемещения относительно стали путем поворота ковша на полоборота. На фиг. 7 - вид по стрелке А на ковш на фиг. 1 в случае расположения продувочных устройств на взаимно перпендикулярных диаметрах днища ковша и их перемещения относительно стали путем поворота ковша на одну четвертую оборота. На фиг. 8 - вид по стрелке А на фиг. 1 в случае расположения продувочных устройств в секторе с центральным угломи их перемещения относительно стали путем поворота ковша на угол 360-. На фиг. 9 - вид, аналогичный фиг. 8, но для сектора с центральным углом 90. На фиг. 10 - вид по стрелке А на фиг. 1 в случае другого варианта расположения в днище ковша предусмотренного продувочного устройства и его перемещения относительно стали путем реверсивного поворота ковша на целый оборот. На фиг. 11 приведено размещение продувочных устройств в днище ковша на холодной модели, реализующей предлагаемый способ. Периодическое изменение направления вращения ковша на фиг. 3-10 показано стрелками со сплошными линиями в одном направлении и с пунктирными линиями - для реверса. Сталеразливочный ковш 1 (фиг. 1) выполнен в виде тела вращения со стенками 2 и днищем 3. Вертикальная ось ковша 4. В ковше в жидком состоянии находится сталь 5. Снизу со сталью контактирует продувочное устройство 6, через которое в сталь подают инертный или нейтральный газ или газопорошковую смесь необходимого состава 7. Ковш установлен на поворотном столе 8 с приводом поворота 9. Продувочное устройство может быть также выполнено в виде опущенной в металл теплоизолированной фурмы 10(фиг. 2), жестко прикрепленной к стенке ковша с помощью крепежных устройств 11. Продувочное устройство 6 может быть выполнено в виде пористой огнеупорной вставки или огнеупорной пробки с рядом полостей (на фиг. 3, 5-10 выход полостей условно показан в виде крестиков). При этом эта вставка (пробка) может быть одна (фиг. 3) или их может быть несколько (фиг. 5-10). В этом случае вставки (пробки) могут быть расположены на радиусе днища ковша (фиг. 5) на диаметре днища ковша (фиг. 6) на взаимно перпендикулярных диаметрах днища ковша (фиг. 7) охватывать сектор днища ковша с центральным углом(фиг. 8), в том числе с 90 (фиг. 9) произвольно расположенными (если это обоснованно) на днище ковша (фиг. 10). Пористые вставки или огнеупорные пробки могут реализовывать скрытую и открытую продувку стали. Строго говоря их форма не обязательно может быть круглой. Все отмеченное не меняет существа предложенного способа перемешивания стали. На фиг. 3-10 пунктиром показана область стали в ковше, которая охвачена действием продувочных устройств при стационарном положении ковша, заштрихована область стали в ковше, которая снизу доверху охвачена действием продувочных устройств при реализации настоящего способа. Само по себе действие продувочных устройств может быть интенсивным, например в начале обработки стали в ковше, и неинтенсивным (пузырьковым,мягким), например в конце обработки стали в ковше. Реализация указанных режимов работы продувочных устройств не затрагивает существа предложенного способа перемешивания стали в ковше. Способ перемешивания стали в ковше реализуют следующим образом. Сталеразливочный ковш 1 (фиг. 1) после наполнения жидкой сталью 5 подают для внеагрегатной обработки стали, которая может состоять в продувке металла инертными газами, в десульфурации и модифицировании стали путем продувки стали в ковше газопорошковой смесью соответствующего состава. Ковш 1 устанавливают на поворотный стол 8, к продувочным устройствам 6 подводят газ 7 (или газопорошковую смесь) и путем его подачи в сталь осуществляют внеагрегатную обработку стали, в основу которой положено использование эффекта перемешивания стали в ковше. 4 9452 1 2007.06.30 С момента начала подачи газа (газопорошковой смеси) в сталь приводом 9 осуществляют поворот ковша 1 относительно его вертикальной оси 4. Величина угла поворота ковша зависит от конкретного исполнения предусмотренных продувочных устройств 6,точнее от охвата их действием области стали в нижней части (у днища 3) ковша 1 при его стационарном положении. При повороте ковша 1 относительно его вертикальной оси 4 сталь 5 из-за инерционных сил практически остается на месте, в то время как стенки 2 и днище 3 ковша 1 перемещаются. Вращение днища 3, в котором расположены продувочные устройства 6, при практически сохраняющей свое положение стали 5, равнозначно перемещению относительно стали 5 продувочных устройств 6 в горизонтальной плоскости. В свою очередь перемещение относительно стали 5 продувочных устройств 6 в горизонтальной плоскости меняет всю картину перемешивания стали в ковше от локального, в районе действия продувочного устройства 6 (в случае стационарного положения ковша), до распространения действия продувочного устройства 6 на сталь 5 по всему ее объему на пути перемещения продувочных устройств относительно стали в горизонтальной плоскости. Отмеченное составляет основную сущность предлагаемого способа перемешивания стали в ковше. При реализации настоящего способа перемешивания стали в ковше нет необходимости в высоких скоростях поворота ковша, а достаточно 315 оборотов в минуту (0,31,5 с-1),так как при повороте ковша объем стали в нем могут увлечь только силы жидкостного трения между слоями стали у днища 3 и стенок 2 ковша, которые, как известно, являются незначительными. При реализации настоящего способа перемешивания стали в ковше нет необходимости в постоянном вращении ковша, так как, во-первых, постоянное вращение ковша 1 постепенно приведет к вращению стали 5, во-вторых, постоянное вращение ковша приводит к необходимости решения сложной технической задачи по подводу газа (газопорошковой смеси) к продувочному устройству 6. При реализации настоящего способа перемешивания стали в ковше нет необходимости в реализации поворотов ковша на величину, большую его одного оборота (360), так как при повороте ковша на один оборот продувочное устройство 6, даже выполненное в виде только одной вставки (пробки) на фиг. 1 и 3, а тем более в виде совокупности вставок(пробок), расположенных по радиусу днища ковша (фиг. 5), приходят на место своего начального положения, т.е. охватывают своим действием весь объем стали в ковше. Становится очевидной необходимость возвращения продувочных устройств 6 в исходное положение относительно стали, т.е. реверс вращения ковша. Отказ от такого технического решения (т.е. от изменения направления поворота на противоположное) означает необоснованное усложнение технической задачи подвода газа (газопорошковой смеси) к продувочным устройствам без повышения эффекта перемешивания стали. Отмеченное обуславливает в настоящем способе реализацию изменения направления поворота на противоположное. Это вращение с изменением направления поворота ковша 1 может быть реализовано электромеханическим приводом (фиг. 1 и 2), гидромеханическими (с помощью гидроцилиндров и реечного механизма) механизмами, кривошипно-шатунными и другими механизмами. У каждого из этих вариантов приводов имеются достоинства и недостатки,которые здесь не анализируются, так как реализация привода не меняет существа предложенного способа перемешивания стали в ковше. Исходя из того, что перемещение относительно стали 5 предусмотренных продувочных устройств 6 в горизонтальной плоскости осуществляют путем реверсивного поворота ковша относительно его продольной оси 4, при реализации настоящего способа по меньшей мере одно продувочное устройство должно быть смещено от продольной оси ковша 4(это известное из практики обработки стали в ковше техническое решение). 9452 1 2007.06.30 При реализации настоящего способа перемешивания стали в ковше предпочтение отдают размещению продувочных устройств в днище ковша (фиг. 1). В то же время могут быть применены опускаемые в ковш продувочные фурмы 10 (фиг. 2 и 4), которые в этом случае должны быть жестко прикреплены к стенкам ковша с помощью крепежных устройств 11 (фиг. 2). Применение продувочных фурм в нашем случае менее желательно по двум причинам во-первых, их наличие уменьшает инерционные силы стали, удерживающие ее от вращения при повороте ковша, во-вторых, крепление фурм к стенкам ковша относится к достаточно сложным техническим задачам. Материалы фиг. 1 и 3 раскрывают сущность настоящего способа перемешивания стали в ковше на примере перемещения относительно стали одного продувочного устройства 6 в виде пробки, размещенной в днище ковша со смещением от продольной оси 4 ковша 1. Примеры реализации на фиг. 5-10 не меняют сущности настоящего способа, но на них показана возможность усиления эффекта перемешивания стали в ковше за счет других вариантов исполнения предусмотренных продувочных устройств. При подаче газа (газопорошковой смеси) 7 через продувочное устройство 6 газ поднимается вверх, несколько расширяя сферу охвата стали по мере приближения к ее верхнему уровню (на фиг. 1-10 пунктиром отмечена область перемешивания стали в ковше при стационарном положении продувочного устройства 6). При повороте ковша 1 на один оборот продувочное устройство 6 последовательно занимает положения а-г и в положении д приходит в начальное положение а, после чего вращение реверсируют и устройство 6 проходит эти положения в обратной последовательности. Так как сталь 5 в процессе поворота ковша 1 практически сохраняет свое положение из-за сил инерции, последовательный переход продувочного устройства 6 из положения а через отмеченные положения б-д меняет картину прохождения газом (газопорошковой смесью) стали, что показано на фиг. 1 и 2 в виде кривых б, в, г и д с пузырьками, соответствующих положениям б, в, г и д продувочного устройства 6 на фиг. 3 и 4. При реверсе вращения ковша кривые б, в, г и д на фиг. 1 будут иметь отклонения в обратном направлении. Таким образом в течение цикла реверсивного поворота ковша в нашем случае струя газа (газопорошковой смеси) 7 охватывает снизу доверху область стали 5 в ковше 1,заштрихованную на фиг. 3-10. Из простого сопоставления пунктиров (кругов) на фиг. 310, очерчивающих область непосредственного действия продувочного устройства 6 по перемешиванию стали 5 в известном способе, и заштрихованной области на фиг. 3-10 охвата продувкой газа стали в ковше при реализации настоящего способа видно существенное расширение перемешивания стали в ковше в нашем случае. Варианты исполнения предусмотренных продувочных устройств на фиг. 5-10 расширяют возможности перемешивания стали в ковше благодаря горизонтальному перемещению нескольких продувочных устройств относительно стали. В варианте на фиг. 5 предусмотренные продувочные устройства расположены на радиусе днища 3 ковша 1 и при реверсивном повороте на один оборот продувочные устройства 6, перемещаясь относительно стали 5, подают газ по всему объему стали 5 в ковше 1(на фиг. 5 область охвата стали 5 действием газа 7 заштрихована). В варианте на фиг. 6 предусмотренные продувочные устройства 6 расположены на диаметре днища 3 ковша 1 и при реверсивном повороте ковша на величину, не менее половины его оборота, продувочные устройства 6, перемещаясь относительно стали 5, подают газ по всему объему стали 5 в ковше 1 (на фиг. 6 область охвата стали 5 действием газа 7 заштрихована). Реализация варианта расположения продувочных устройств на фиг. 6 не исключает реверсивного поворота ковша 1 на один оборот или на промежуточные значения между половиной оборота и полным оборотом. Отмеченное дополнительно усиливает перемешивание стали газом, но необходимость в таком вращении ковша не всегда может быть оправдана. В варианте на фиг. 7 предусмотренные продувочные устройства 6 расположены на взаимно перпендикулярных диаметрах днища ковша и для эффективного перемешивания 6 9452 1 2007.06.30 стали в этом случае достаточно ковшу придать реверсивный поворот не менее чем на четверть оборота и таким образом охватить действием газа весь объем стали в ковше. Так же,как и в случае на фиг. 6, при данном варианте исполнения продувочных устройств не исключено перемещение продувочных устройств на угол поворота ковша, больший четверти оборота, но не более одного его оборота. В варианте на фиг. 8 предусмотренные продувочные устройства расположены в секторе с центральным углом , и для охвата всего объема стали в ковше действием газа в этом случае достаточно реверсивного поворота ковша не менее чем на угол 360- (и более, вплоть до одного оборота ковша). Центральный уголсектора может быть изменен в большую или меньшую сторону, соответственно в меньшую или большую сторону меняют угол поворота ковша. В вариантах на фиг. 9 и 10 показаны другие возможные случаи расположения предусмотренных продувочных устройств на днище ковша, отвечающие им углы поворота ковша и область стали в ковше, охватываемая действием продувочного газа (газопорошковой смеси). Представленными на фиг. 3-10 не охватываются все возможные варианты расположения предусмотренных в днище ковша продувочных устройств, но в любом случае их расположения не менее одного продувочного устройства располагают со смещением от продольной оси ковша к его стенке, так как только в этом случае путем поворота ковша со сталью относительно его вертикальной оси осуществляют перемещение относительно стали продувочных устройств в горизонтальной плоскости. Пример 1 Холодную модель сталеразливочного ковша, выполненного из прозрачного оргстекла и имеющего внутренний диаметр 550 мм, наполняли водой при температуре 20 С на высоту 450 мм. Сверху воды помещали слой подкрашенного подсолнечного масла толщиной 7 мм. Вода имитировала жидкую сталь, масло - шлак. В дне модели на взаимно перпендикулярных диаметрах располагали 9-ть продувочных устройств, одно из которых располагали в центре модели. Кроме того, одно продувочное устройство располагали в одном из секторов, образуемом указанными диаметрами(фиг. 11). Каждое продувочное устройство выполнено в виде полости с 13 отверстиями диаметром 1,5 мм и расстоянием друг от друга 15 мм, к которой подводили воздух. Каждое продувочное устройство снабжено персональным подводом воздуха с возможностью полного отключения и регулирования интенсивности подачи воздуха. Реализовывали режимы продувки воды воздухом при давлении менее 10 КПа. Модель ковша устанавливали на стол, снабженный приводом поворота. Осуществляли пузырьковую продувку воды через одно продувочное устройство, расположенное в секторе. В воду, в верхнюю ее часть, в середину объема и у дна вводили чернила и измеряли время их рассасывания. Чернила вводили у стенки ковша, диаметрально противоположной продувочному устройству, через которое в воду подавали воз 1 дух, на трех уровнях в поверхностные слои воды ( высоты от шлака), в середину и у 4 дна ванны. При стационарном положении ковша в верхней части воды чернила рассасывались в течение около 25 сек, в средней части - в течение около 25 сек, у дна - в течение около 40 сек,при этом на самом дне имела место застойная зона рассасывание чернил через 40 сек не заканчивалось. Отмечалось наличие противопотоков воды у стенки, где вводились чернила, но подсолнечное масло не смешивалось с водой. При реверсивном повороте ковша на один оборот со средней угловой скоростью около 1,25 сек-1 рассасывание чернил на всех уровнях происходило в течение около 10 сек, т.е. к концу первого поворота продувочного устройства в исходное положение. При этом застойная зона полностью отсутствовала. По существу не наблюдается четко выраженных 7 9452 1 2007.06.30 противопотоков воды. Перемешивание охватывало весь объем воды. Подсолнечное масло не смешивалось с водой. Таким образом перемещение относительно стали (воды) продувочного устройства в горизонтальной плоскости, осуществленное путем реверсивного поворота ковша (модели) относительно его продольной оси, существенно интенсифицировало процесс перемешивания, особенно в придонных слоях ковша. Пример 2 При условиях, описанных в примере 1, продувку воды воздухом осуществляли через два продувочных устройства, расположенных по радиусу дна ковша (при отключенном центральном продувочном устройстве). Чернила вводили только в донную часть ванны у противоположной от продувочных устройств стенки ковша, расположенной на продолжении радиуса, т.е. на этом же диаметре. При стационарном положении ковша рассасывание чернил происходило примерно через 60 сек с образованием на самом дне застойной зоны, где чернила сохранялись после указанных 60 сек. Отмечается четкое наличие противопотоков воды у стенки, где вводились чернила. Подсолнечное масло не смешивалось с водой. При реверсивном повороте ковша на один оборот со средней угловой скоростью около 1,25 сек-1 имеет место полное рассасывание чернил через 15 сек, в том числе на самом дне модели. Перемешиванием охвачен весь объем воды. Подсолнечное масло не смешивалось с водой. Пример 3 При условиях, описанных в примере 1, продувку воды воздухом осуществляли через 5-ть продувочных устройств, расположенных по диаметру дна ковша. Чернила вводили в 1 воду на трех уровнях в поверхностные слои воды ( высоты от шлака), в середину и у 4 дна ванны. Капли чернил вводили около диаметрально противоположной части стенки ковша (т.е. на максимальном удалении от продувочных устройств). При стационарном положении ковша в верхней части воды чернила рассасывались в течение около 10 сек, в середине - в течение около 10 сек и у дна модели - в течение около 20 сек с образованием застойной зоны непосредственно на дне ковша. Отмечается наличие противопотоков воды у стенки, где вводились чернила. Подсолнечное масло не смешивалось с водой. При реверсивном повороте ковша на половину оборота с угловой скоростью около 0,8 сек-1 чернила в верхней части воды рассасывались в течение около 10 сек, в середине в течение около 10 сек и у дна - в течение около 7 сек, в том числе на самом дне. Перемешиванием охвачен весь объем воды в модели. Подсолнечное масло не смешивалось с водой. Таким образом перемещение относительно стали (воды) продувочных устройств в горизонтальной плоскости, осуществленное путем реверсивного поворота ковша (модели) относительно его продольной оси, в данном случае существенно интенсифицирует перемешивание стали и особенно в нижней части объема ковша. Пример 4 При условиях, описанных в примере 1, осуществляли интенсивную продувку воды воздухом через одно продувочное устройство, расположенное в секторе. При стационарном положении ковша имеет место заметное перемешивание масла и воды. При этом над продувочным устройством на поверхности ванны формируется зона,свободная от масла. Основная часть масла смещается к противоположной от продувочного устройства стенке ковша, где в виде крупных фракций захватывается противопотоками 2 высоты ванны воды, затем смещается воды и увлекается на глубину, примерно равную 3 к восходящим потокам воды над продувочным устройством и поднимается вверх. 8 9452 1 2007.06.30 При реверсивном повороте ковша относительно его продольной оси на один оборот с угловой скоростью около 1,25 сек-1 разрушается отмеченный массив масла, концентрирующийся у противоположной от продувочного устройства стенки ковша. Масло более равномерно захватывается потоками воды и в виде более мелких фракций опускается практически на всю глубину воды, поднимаясь затем к поверхности в местах, где по мере поворота ковша формируются восходящие потоки. Весь объем ванны охвачен перемешиванием. Пример 5 При условиях, описанных в примере 4, интенсивную продувку воды воздухом осуществляли через два продувочных устройства, расположенных на радиусе днища ковша (при отключенном центральном продувочном устройстве). Описанные в примере 4 явления перемешивания воды и масла при стационарном положении ковша заметно возрастают. При реверсивном повороте ковша относительно его продольной оси на один оборот имеет место существенное возрастание перемешивания воды и масла по всему объему ванны с заметным дополнительным измельчением фракций масла, перемешанных с водой. Пример 6 При условиях, описанных в примере 4, интенсивную продувку воды воздухом осуществляли через шесть продувочных устройств, охватывающих сектор днища ковша с центральным углом 90 (работало центральное продувочное устройство, по два продувочных устройства на взаимно перпендикулярных радиусах и продувочное устройство, расположенное между этими радиусами). Явления, описанные в примерах 4 и 5, дополнительно возрастают как при стационарно расположенном ковше, но особенно при его реверсивном повороте на угол 270. В последнем случае имеет место полное перемешивание воды и масла по всему объему с заметными элементами диспергирования частиц масла. Однако при прекращении подачи воздуха отмечается быстрое разделение воды и масла в ванне на две раздельные составляющие вода - внизу, масло - вверху. Таким образом, в предлагаемом способе перемешивания стали в сталеразливочном ковше благодаря перемещению относительно стали предусмотренных продувочных устройств в горизонтальной плоскости реализуется охват перемешиванием всего объема металла. При использовании интенсивной продувки стали инертным или нейтральным газом(или газопорошковой смесью) существенно ускоряется решение задачи получения требуемых характеристик стали. Последующая неинтенсивная продувка стали инертным или нейтральным газом (пузырьковая мягкая продувка) позволяет охватить мягкой продувкой весь объем металла, тем самым обеспечивает высококачественное очищение стали от мелких включений, оставшихся в объеме стали после интенсивной продувки. Важной особенностью предлагаемого способа перемешивания стали в ковше является относительная простота его технической реализации перемещение продувочных устройств в горизонтальной плоскости относительно стали для охвата продувкой всего объема стали поворотом ковша со сталью относительно вертикальной его оси при периодическом изменении направления вращения на противоположное. Относительная простота технической реализации способа перемешивания стали в ковше позволяет рассматривать возможность его применения также в процессе разливки стали в промежуточный ковш. При этом перемешивание стали позволяет дополнительно осуществлять рафинирование металла за счет поглощения на границах пузырьки - металл неметаллических фаз, а также проводить дополнительную дегазацию металла от азота и водорода. Реализация предложенного способа перемешивания стали в этом случае предполагает применение сталеразливочных ковшей с центральным разливочным стаканом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 11
