Крышка с камерой, снабжённая рёбрами жёсткости и крючком

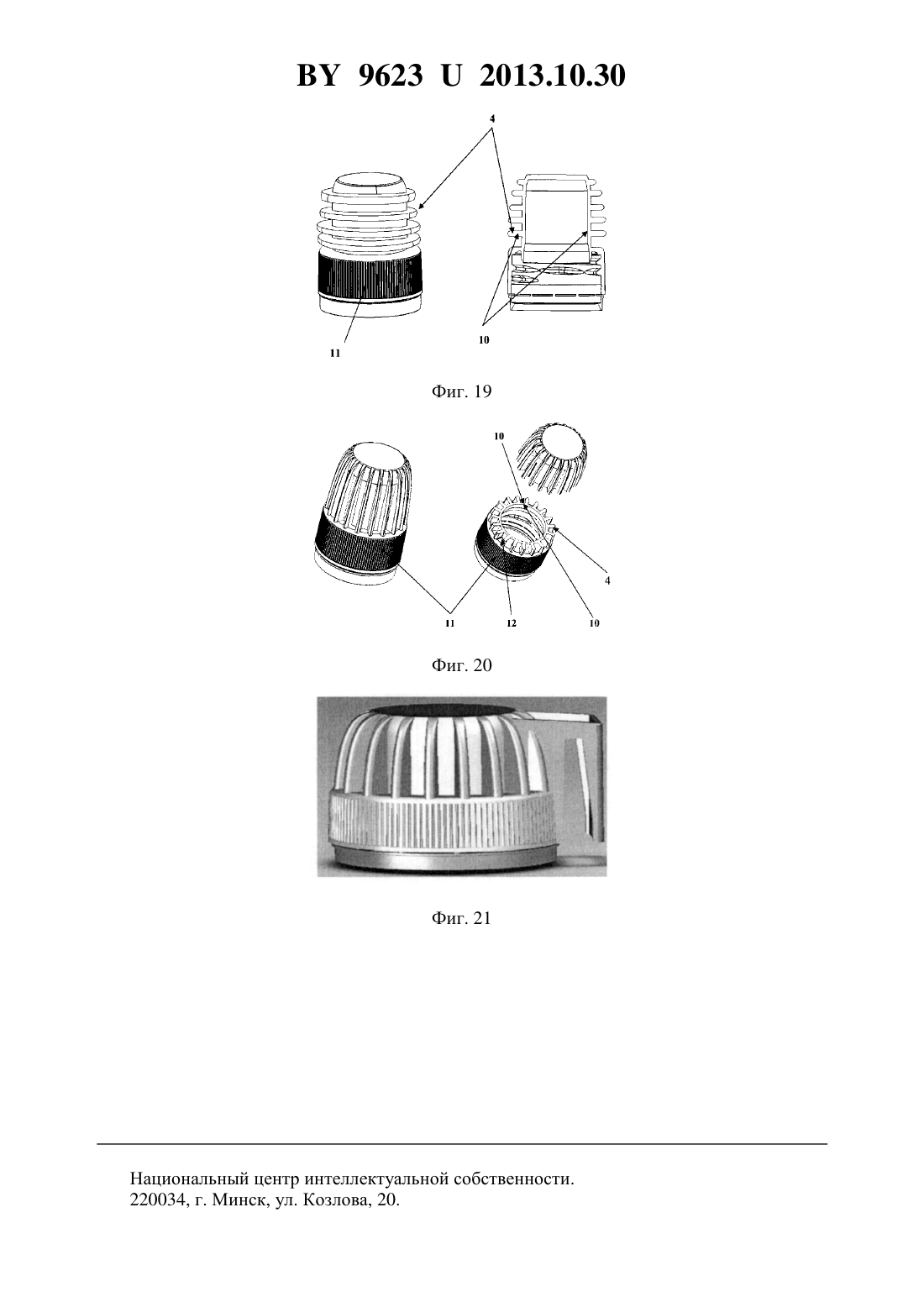

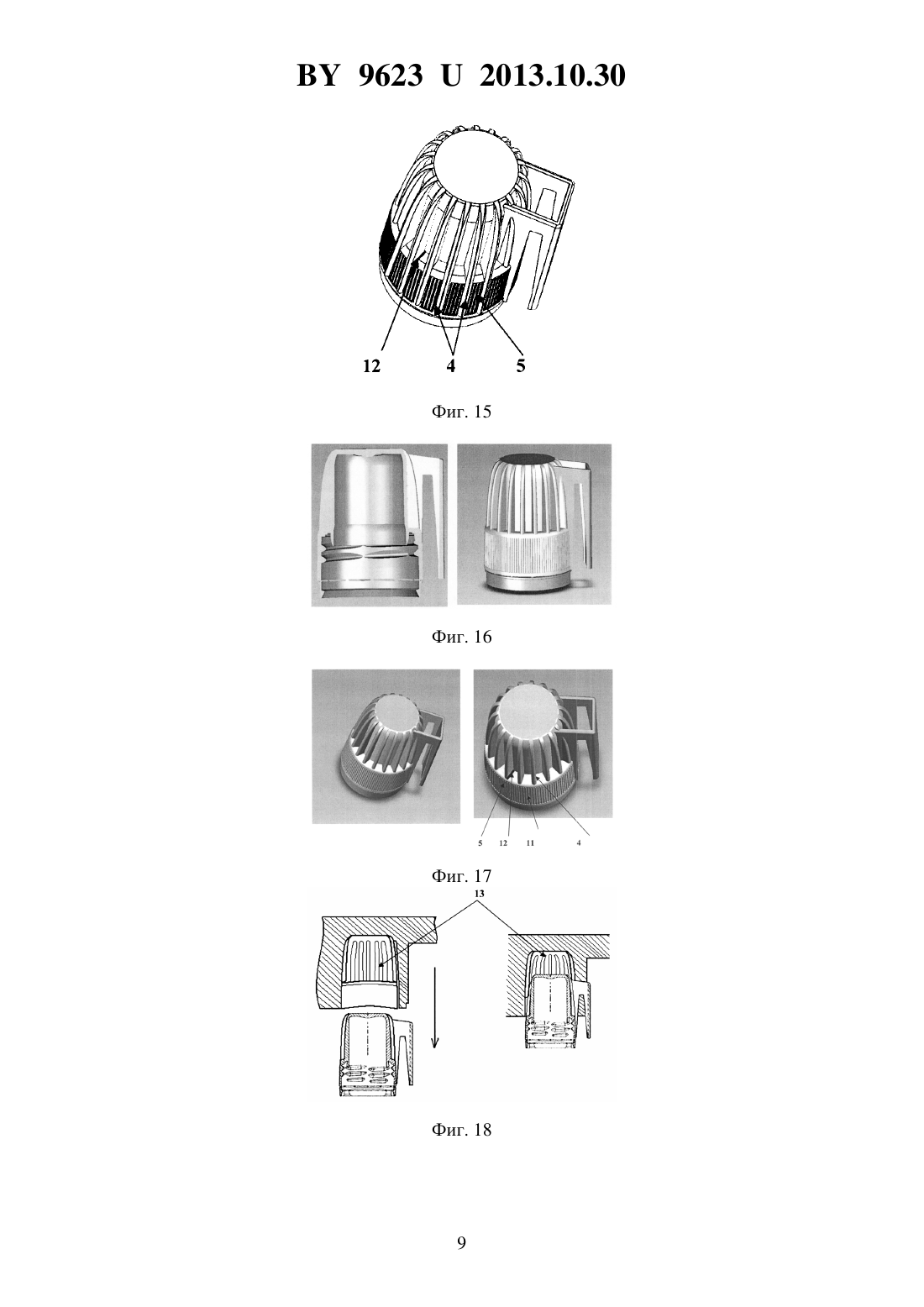

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КРЫШКА С КАМЕРОЙ, СНАБЖЕННАЯ РЕБРАМИ ЖЕСТКОСТИ И КРЮЧКОМ(71) Заявитель Вихорев Дмитрий Владимирович(72) Автор Вихорев Дмитрий Владимирович(73) Патентообладатель Вихорев Дмитрий Владимирович(57) 1. Крышка, предназначенная для укупорки напитков в бутылках ПЭТ, включающая нижнее основание, содержащее резьбовую часть, верхнюю камеру, которая стоит на этом нижнем основании, узел крепления, соединяющий верхнюю камеру с крючком, крючок,пролегающий от узла крепления по направлению в сторону нижнего основания крышки,образующий при этом зазор между собой и боковой стенкой верхней камеры и между собой и нижним основанием крышки, отличающаяся тем, что на боковой стенке верхней камеры расположено ребро жесткости. 2. Крышка по п. 1, отличающаяся тем, что ребро жесткости расположено на стенке верхней камеры вертикально. 3. Крышка по п. 2, отличающаяся тем, что часть ребра жесткости пролегает вдоль нижнего основания крышки. 96232013.10.30 4. Крышка по п. 1, отличающаяся тем, что ребро жесткости расположено на стенке верхней камеры горизонтально. 5. Крышка по п. 1, отличающаяся тем, что имеет различный диаметр. 6. Крышка по п. 1, отличающаяся тем, что может иметь сливное отверстие в верхней части верхней камеры и накрывающий его колпачок.(56) 1. Заявка 2007136807. 2. Заявка 2009100962. 3. Заявка 2009100652. 4. Патент 3157322. 5. Заявка 2008145117. 6. Заявка 2009100653. 7. Заявка 2007136807. Настоящее устройство относится к укупоривающим средствам, а именно к крышкам для укупоривания пищевых прохладительных напитков в бутылях ПЭТ. Из предыдущего уровня техники известны обычные крышки (фиг. 1), с помощью которых укупоривают бутыли ПЭТ. Также известны обычные крышки, но снабженные увеличенной верхней камерой (3) (фиг. 2), которая служит для размещения на ней дополнительных устройств, которые расширяют функциональные возможности крышки. Так, известна крышка с увеличенной верхней камерой (3), на которой в свою очередь было размещено дополнительное устройство - крючок (1) (фиг. 3), который закреплен на верхней части (2) верхней камеры (3), как в 1, и который служит для возможности подвесить тару за ремень или рюкзак для удобства ее переноски. Также существуют аналоги данного устройства, которые отличаются другим вариантом крепления крючка 2, 3 (фиг. 10). Также известна крышка с увеличенной верхней камерой (3) и закрепленным на крышке крючком (фиг. 9), у которой на верхней камере размещен сливной клапан (7) 4. Данная крышка не является наиболее подходящим аналогом, так как ее крючок не образует между собой и боковой стенкой (8) верхней камеры (3) зазор (6) (фиг. 4), а также не пролегает вдоль нижнего основания (5) крышки и не делает там зазор (6). Другим близким аналогом к заявленному техническому решению является крышка с увеличенной верхней камерой (3) (фиг. 5), у которой на боковых стенках (8) камеры (3) с внешней стороны размещены вертикальные ребра жесткости (4) 5. Также существует аналог, но с горизонтальным размещением ребер жесткости (4) на стенках увеличенной камеры (3) (фиг. 6) 6. Наиболее близкой к заявленному техническому решению является крышка с увеличенной верхней камерой (3) и крючком (1) (фиг. 3) по 7. Описанное устройство принято за прототип. Недостатками данного устройства является слабая конструкция верхней камеры (3),которая имеет недостаточно жесткие стенки, что обусловлено необходимостью иметь общую толщину всех стенок изделия при литье для предотвращения коробления изделия при изготовлении его методом литья под давлением на термопласт-автомате. В результате,стенки верхней камеры (3) имеют одинаковую толщину со всем изделием, но при различных условиях эксплуатации подвергаются значительно большему воздействию нагрузок,чем, например, нижнее основание (5) крышки и, в результате, подвержены большей деформации по сравнению с другими частями изделия. Вместе с этим, известно из заявленного уровня техники данного изделия, что для удобства откручивания оно может быть снабжено по окружности дополнительными ребрами. Дополнительный фактор, который усиливает деформацию верхней камеры (3), - это то, что на ее верхней части (2) расположен крючок (1), и при некоторых режимах эксплуа 2 96232013.10.30 тации изделия прочности верхней камеры бывает недостаточно. Так, крючок (1) закреплен на верхней части (2) камеры (3) таким образом, что пролегает в сторону нижнего основания (5) крышки и образует зазор (6) между собой и между боковой (8) стенкой верхней камеры (фиг. 7), а также между собой и нижним основанием крышки (5). В результате этого крючок может отклоняться от нижнего основания крышки (5) и от боковой стенки (8) верхней камеры и передавать дополнительную нагрузку на верхнюю часть (2) (фиг. 7). Вместе с этим, на боковые стенки (8) верхней камеры может действовать расширяющая нагрузка, которая будет изнутри давить на стенки верхней камеры, вызванная,например, напитком, содержащим газ (фиг. 8). Так, при некоторых условиях эксплуатации на стенки верхней камеры (3) может одновременно передаваться сразу две нагрузки одна, вызванная большим внутренним давлением газированного напитка (фиг. 8), а другая передаваться через отклонение крючка(фиг. 7), которое возникает, например, при подвешивании бутыли за крючок. Одновременная совокупность двух воздействий на стенки верхней камеры (3) может делать сильную деформацию боковым стенкам (8) верхней камеры (фиг. 7), а в некоторых случаях приводить и к полной непригодности изделия. Задача, на решение которой направленно заявленное техническое решение, заключается в повышении прочностной характеристики верхней камеры изделия и в увеличении надежности всего изделия при различных условиях его эксплуатации. Данная задача достигается за счет того, что заявленное изделие крышка (фиг. 11) характеризуется тем, что она включает нижнее основание (5), содержащее в себе резьбовую часть, верхнюю камеру (3), которая стоит на этом нижнем основании (5), причем на боковой стенке (8) верхней камеры расположено ребро жесткости (4) (фиг. 14), причем ребро жесткости, если расположено на стенке верхней камеры вертикально, упирается при этом высотой (12) своего ребра (фиг. 17) в нижнее основание (5) крышки, причем ребро жесткости имеет высоту своего ребра либо равную толщине самой стенки (10) верхней камеры(фиг. 19, 20), либо еще большую высоту (12) (фиг. 19, 20), которая может быть в два и более раз больше, чем толщина стенки верхней камеры (10) (фиг. 19, 20), причем на верхней части (2) верхней камеры (фиг. 14) размещен узел крепления (9), который соединяет верхнюю камеру с крючком (1), причем крючок пролегает от узла крепления (9) по направлению в сторону нижнего основания (5) крышки так, что образует зазор (6) между собой и боковой стенкой (8) верхней камеры (3), а также между собой и нижним основанием (5) крышки. Ребро жесткости (4) на стенке верхней камеры (3) может располагаться как вертикально (фиг. 13), так и горизонтально (фиг. 12). Ребро жесткости (4) может пролегать вдоль нижнего основания (5) крышки (фиг. 15). Крышка может иметь различный диаметр (фиг. 21). Верхняя камера (3) крышки (фиг. 16) может быть больше в диаметре и иметь более широкое нижнее основание (5). Техническим результатом, обеспечиваемым приведенной совокупностью признаков,является увеличение прочностной характеристики верхней камеры (3) крышки, содержащей на своей верхней части (2) крючок (1) (фиг. 11), за счет того, что верхняя камера укреплена ребром жесткости (4), которое значительно отличается, например, от того ребра, что применяют для удобства откручивания (11) (фиг. 1, 3, 17). Отличие в том, что ребро для удобства откручивания (11) имеет незначительную толщину-высоту и, как следствие, такое ребро для удобства откручивания (11) не способно существенно укрепить стенки верхней камеры крышки, например, от внутреннего давления газированного напитка, которое может распирать боковые стенки (8) верхней камеры (3) (фиг. 8), в отличие,например, от вертикального ребра жесткости (4), которое укрепляет собой стенки верхней камеры и при этом упирается высотой (12) своего ребра в нижнее основание (5) (фиг. 17), что дает ребру дополнительный упор и позволяет лучше удерживать стенки верхней 3 96232013.10.30 камеры от деформации. Вместе с этим ребро жесткости (4) имеет значительную высоту,например, равную толщине стенки (10) верхней камеры (3), или еще большую высоту(12), которая в два (фиг. 15, 17, 19, 20) и более раз может превосходить толщину стенки(10) верхней камеры (3). Такое ребро жесткости (4) имеет повышенную прочность, так как его толщина или равна, или даже больше, чем толщина стенки (10) верхней камеры. Поэтому собой они способны значительно укрепить стенки верхней камеры (3) и эффективно препятствовать деформации верхней камеры (3). Технический эффект проявляется при одновременном воздействии на верхнюю камеру (3) внутреннего давления, создаваемого газированным напитком, которое пытается расширить боковые стенки (8) верхней камеры изнутри, и воздействием, которое передается через крючок, например, при подвешивании бутыли с напитком за крючок и возможном принудительном отклонении при этом крючка (1), который при этом начинает передавать нагрузку через узел крепления (9) на боковую стенку (8) верхней камеры (3). При таком одновременном воздействии, за счет ребер жесткости (4), стенки верхней камеры (3) остаются неизменными и не отклоняются, так как их удерживают от деформации ребра жесткости (4), которые расположены на стенке верхней камеры по окружности и тем самым удерживают ее от деформации, обеспечивая необходимую прочность стенкам верхней камеры (3), при этом сами ребра соответствуют необходимой общей толщине стенок всего изделия и при этом эффективно укрепляют стенки верхней камеры. В некоторых случаях ребро жесткости (4) может быть продлено и лежать на стенке нижнего основания (5) крышки (фиг. 15), что ведет к еще большему укреплению конструкции. Вместе с этим ребра жесткости (4) одинаково обеспечивают прочность всей конструкции при использовании разных вариантов узлов крепления (9) крючка (фиг. 11, 14) как при одинарном узле крепления (9) (фиг. 12 13), так и при двойном узле крепления (фиг. 14). И вместе с этим ребра жесткости (4) при необходимости позволяют делать заявленную крышку со значительно большей по диаметру верхней камерой (3) и нижним основанием (5)(фиг. 21). Сущность изобретения поясняется фигурами, на которых изображено фиг. 1 - обычные крышки, ребра для удобства откручивания (11) фиг. 2 - крышки с увеличенной верхней камерой (3), ребра для удобства откручивания (11) фиг. 3 - крышка с верхней камерой (3), верхней частью (2), крючком (1), ребрами для удобства откручивания (11) фиг. 4 - крышка с верхней камерой (3) в разрезе, верхней частью (2), нижнее основание (5), зазор (6), боковая стенка верхней камеры (8) фиг. 5 - крышка с верхней камерой (3) в разрезе, боковая стенка (8), вертикальное ребро жесткости (4), ребра для удобства откручивания (11) фиг. 6 - крышка с верхней камерой (3), горизонтальное ребро (4), ребра для удобства откручивания (11) фиг. 7 - крышка с верхней камерой (3) в разрезе, отклоненный крючок (1), зазор (6),верхняя часть (2), нижнее основание (5), боковая стенка верхней камеры (8), стенка верхней камеры (10) фиг. 8 - крышка с верхней камерой в разрезе, боковая стенка (8), стрелкой показано давление, действующее на верхнею камеру, вызванное газированным напитком фиг. 9 - крышка по патенту 3157322 А фиг. 10 - крышка по заявке 2009100652 фиг. 11 - заявленная крышка фиг. 12 - крышка с верхней камерой (3), верхняя часть (2), горизонтальное ребро (4) фиг. 13 - крышка с верхней камерой, верхняя часть (2), вертикальное ребро (4), одинарный вариант узла крепления (9) фиг. 14 - крышка с верхней камерой (3), верхняя часть(2), вертикальное ребро (4), двойной вариант узла крепления (9), ребро жесткости (4), боковая стенка (8), зазор (6), крючок (1) 4 96232013.10.30 фиг. 15 - крышка с верхней камерой, у которой вертикальное ребро (4) проходит вдоль и лежит на нижнем основании (5) крышки, высота (12) ребра жесткости больше, чем толщина стенок крышки фиг. 16 - трехмерная модель заявленной крышки и она же в разрезе фиг. 17 - трехмерная модель, вид сверху, ребро жесткости (4), высота (12) ребра жесткости больше, чем толщина стенки крышки, нижнее основание (5) крышки, ребра для удобства откручивания (11) фиг. 18 - крышка с верхней камерой в разрезе и формообразующая плита прессформы, которая имеет на своей внутренней части выступы (13), которые позволяют формировать вертикальные ребра жесткости фиг. 19 - крышка с верхней камерой и горизонтальными ребрами (4) в разрезе, толщина стенок верхней камеры (10) и ребра (4) одинаковы, ребра для удобства откручивания (11) фиг. 20 - крышка с верхней камерой и вертикальными ребрами (4) в разрезе, толщина стенок верхней камеры (10) и ребра (4) одинаковы, высота ребра (12) больше толщины стенки верхней камеры (10), ребра для удобства откручивания (11) фиг. 21 - трехмерная модель заявленной крышки. Данное устройство может производиться методом литья под давлением на термопласт-автомате с помощью пресс-формы, которая содержит в себе формообразующие выступы (13) для образования вертикальных ребер (фиг. 18). Материал, из которого изготавливается крышка, - полиэтилен или пропилен, который широко применяется для изготовления пищевой упаковки. В настоящее время идет подготовка к выпуску на рынок заявленного изделия под названием- удобная крышка и производству газированных прохладительных напитков, которые будут укупорены заявленной крышкой. Сайт компании производителя Заявленная крышка позволит выпускать напитки в более удобной таре для конечного потребителя бутыль судобно переносить, она идеальна в дороге и на отдыхе дружественная конструкция, удобна для быстрого и легкого открытияудачно дополняет дизайн бутыли имеет мировую новизну и привлекательность выделяет напиток на витрине и увеличивает скорость его продажи данные напитки будут позиционироваться на рынке как напитки в новой, более удобной таре. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 10
