F41G 1/40 — перископические прицелы, специально предназначенные для стрелкового оружия или артиллерийских орудий
Перископический дневно-ночной прицел
Номер патента: U 2249
Опубликовано: 30.12.2005
Авторы: Нифонтов Валерий Михайлович, Прудникова Татьяна Петровна, Кухтиков Сергей Витальевич, Желудок Василий Васильевич, Городов Валерий Анатольевич
Метки: перископический, прицел, дневно-ночной
Текст:
...30 неподвижно закреплена рукоятка ввода дальности 31 и зубчатое колесо 32, связанное через зубчатые колеса 33, 34 с лимбом шкалы ввода дальности 5. Дневной канал прицела представляет собой телескопическую систему, в фокальной плоскости объектива 1 которой установлена сетка с прицельной шкалой 3. Пентапризма с крышей 2 оборачивает изображение и через окуляр 4 возможно наблюдение действительного увеличенного изображения местности...

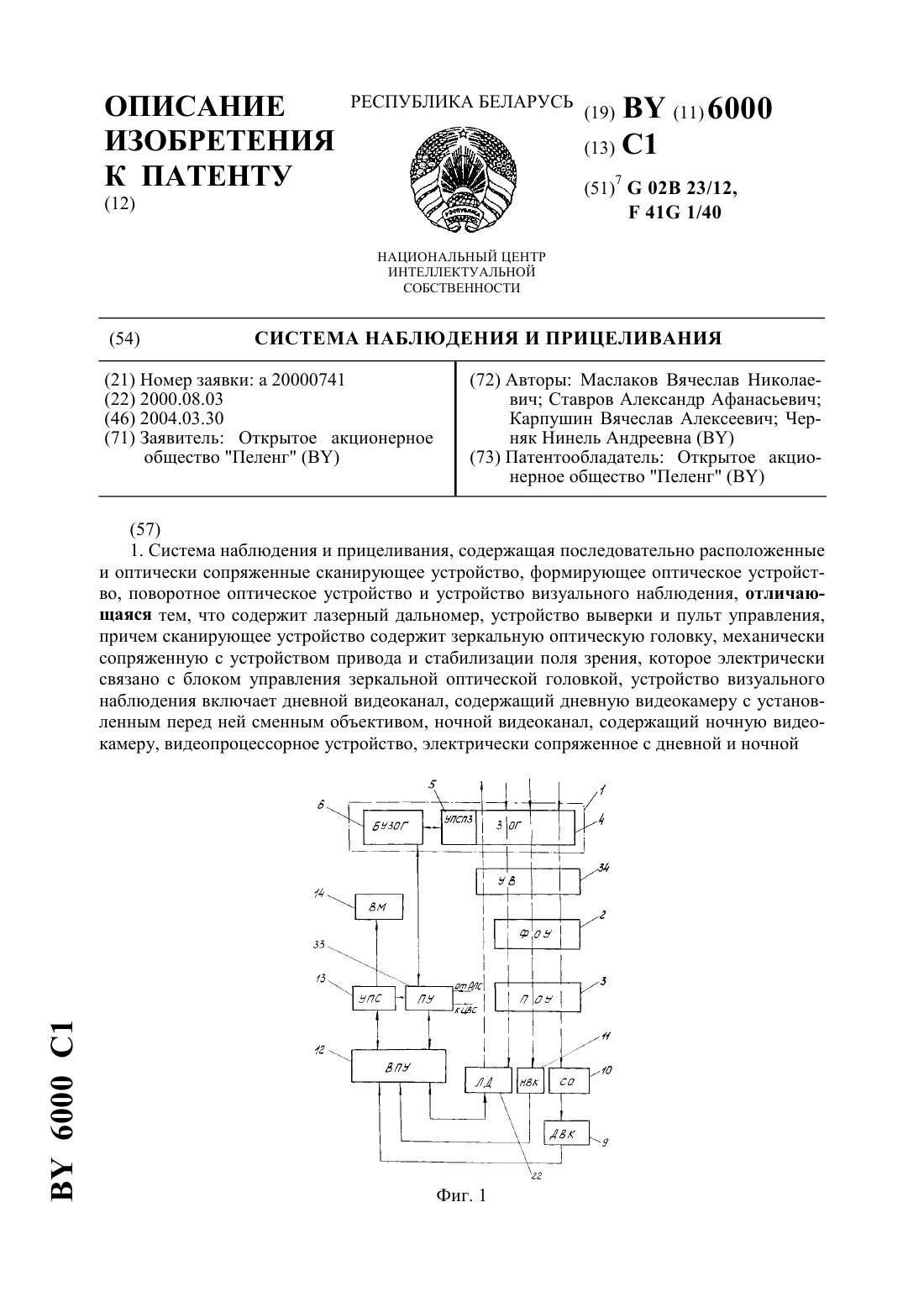

Система наблюдения и прицеливания
Номер патента: 6000
Опубликовано: 30.03.2004
Авторы: Маслаков Вячеслав Николаевич, Карпушин Вячеслав Алексеевич, Ставров Александр Афанасьевич, Черняк Нинэль Андреевна
МПК: G02B 23/12, F41G 1/40
Метки: прицеливания, наблюдения, система
Текст:
...1 за линзой 21 - промежуточная плоскость изображения П 2, за светофильтром 17 - плоскость изображения дневного видеоканала П 3. Лазерный дальномер (ЛД) 22 содержит передающий и приемный тракты (на фиг. 1 не показаны). Передающий тракт оптически сопряжен с зеркальной оптической головкой 4. Приемный тракт оптически сопряжен с зеркальной оптической головкой 4, формирующим оптическим устройством 2 и поворотным оптическим устройством 3. Лазерный...
Устройство управления линией визирования перископического прицела
Номер патента: 5080
Опубликовано: 30.03.2003
Автор: Нифонтов Валерий Михайлович
Метки: управления, прицела, устройство, визирования, линией, перископического
Текст:
...механическую связь между орудием и головным зеркалом,т.к. дифференциальный механизм имеет два независимых входных вала (при введении дальности движение со второго входного вала не передается на первый входной вал, т.к. 2 5080 1 момент вращения головного зеркала во много раз меньше момента, необходимого для поворота орудия) и суммирующий выходной вал и управление линией визирования осуществляется в поле зрения наводчика. Таким образом,...
