B23F 13/00 — Изготовление червяков на зуборезных станках

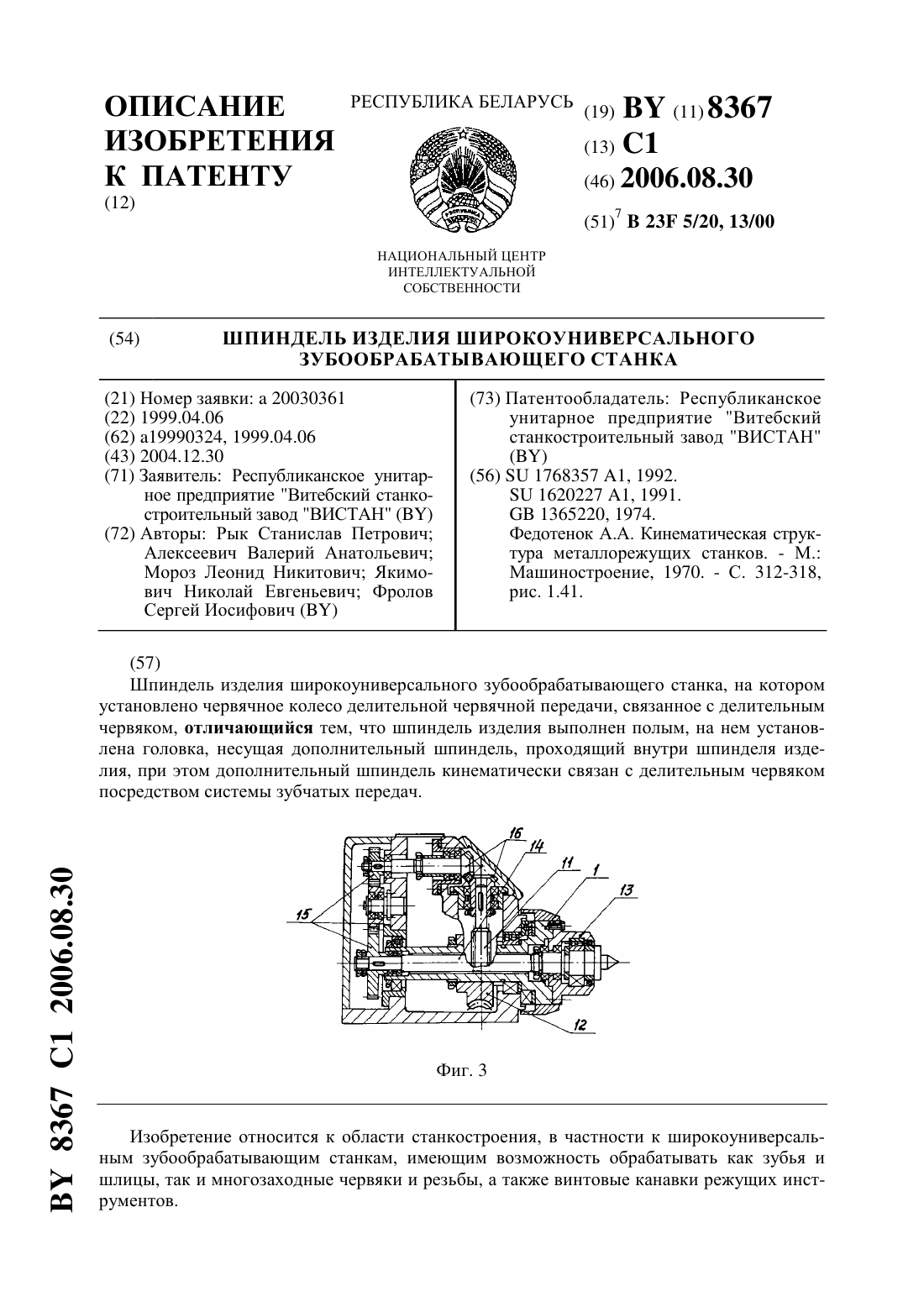

Шпиндель изделия широкоуниверсального зубообрабатывающего станка
Номер патента: 8367
Опубликовано: 30.08.2006
Авторы: Алексеевич Валерий Анатольевич, Якимович Николай Евгеньевич, Фролов Сергей Иосифович, Рык Станислав Петрович, Мороз Леонид Никитович
МПК: B23F 5/20, B23F 13/00
Метки: изделия, шпиндель, станка, широкоуниверсального, зубообрабатывающего
Текст:
...с делительным червяком посредством конической и цилиндрической передач позволяет осуществить вращение дополнительного шпинделя, минуя червячную делительную передачу, что обеспечит ему более высокое число оборотов, необходимое для фрезерования резьб с малым шагом, многозаходных червяков, а также винтовых канавок режущих инструментов. Изобретение поясняется чертежами, где на фиг. 1 изображен общий вид широкоуниверсального зубообрабатывающего...
Широкоуниверсальный зубообрабатывающий станок
Номер патента: 5432
Опубликовано: 30.09.2003
Авторы: Мороз Леонид Никитович, Алексеевич Валерий Анатольевич, Якимович Николай Евгеньевич, Фролов Сергей Иосифович, Рык Станислав Петрович
МПК: B23F 13/00, B23F 5/20
Метки: зубообрабатывающий, станок, широкоуниверсальный
Текст:
...взаимодействия с пазом поворотного барабана, при этом кулачковая муфта связи вращения инструмента и изделия выполнена двусторонней и установлена на ведущем валу дифференциала с возможностью взаимодействия ее подвижной части с главным приводом или с устройством поворота шпинделя изделия на заданный угол. Выполнение устройства поворота шпинделя изделия на заданный угол в виде гидроцилиндра со штырем, взаимодействующим с замкнутым...
